Cómo calcular la fuerza de tracción de un solenoide para máquinas de automatización

Capítulo 1: Introducción al cálculo de la fuerza de tracción de un solenoide
La selección del actuador adecuado es esencial para el funcionamiento fiable de las máquinas industriales dentro de los sistemas de automatización. Los solenoides se encuentran entre los actuadores electromagnéticos más utilizados debido a su rápida respuesta, su reducido tamaño, su funcionamiento fiable y su estructura sencilla.
Sin embargo, uno de los parámetros más críticos que hay que evaluar es la fuerza de tracción de los solenoides.
Una elección errónea de la fuerza de tracción puede dar lugar a una serie de problemas:
El mecanismo no podrá realizar las operaciones necesarias.
El solenoide se verá sometido a un esfuerzo excesivo, se sobrecalentará y se averiará.
La máquina se volverá inestable al funcionar a alta velocidad.
El aumento de las tensiones mecánicas reducirá la vida útil del solenoide.
Por lo tanto, es muy importante que los ingenieros aprendan a calcular la fuerza de tracción de los solenoides para elegir el actuador adecuado y aumentar el rendimiento de la maquinaria.
Este artículo ofrece información sobre el cálculo de las fuerzas de tracción de los solenoides, los factores que influyen en ellas y enfoques prácticos para seleccionar solenoides para sistemas de automatización.

Capítulo 2: ¿Qué es la fuerza de tracción de un solenoide?
La fuerza de tracción representa la fuerza electromagnética que genera la bobina del solenoide cuando se atrae el émbolo hacia el interior tras la aplicación de energía eléctrica.
La fuerza de tracción es la capacidad del solenoide para mover o sujetar una carga mecánica.
En los equipos de automatización, la fuerza de tracción suele expresarse en unidades como:
N
Gramo-fuerza (gf)
Kilogramo-fuerza (kgf)
Lbf (libra-fuerza)
Conversiones: -
1 N ≈ 101,97 gf 1 kgf ≈ 9,81 N
Así, por ejemplo, un solenoide con una fuerza de tracción de 50 N es capaz de producir:
50 × 101,97 = 5098 gf o alrededor de 5,1 kgf de fuerza de tracción.

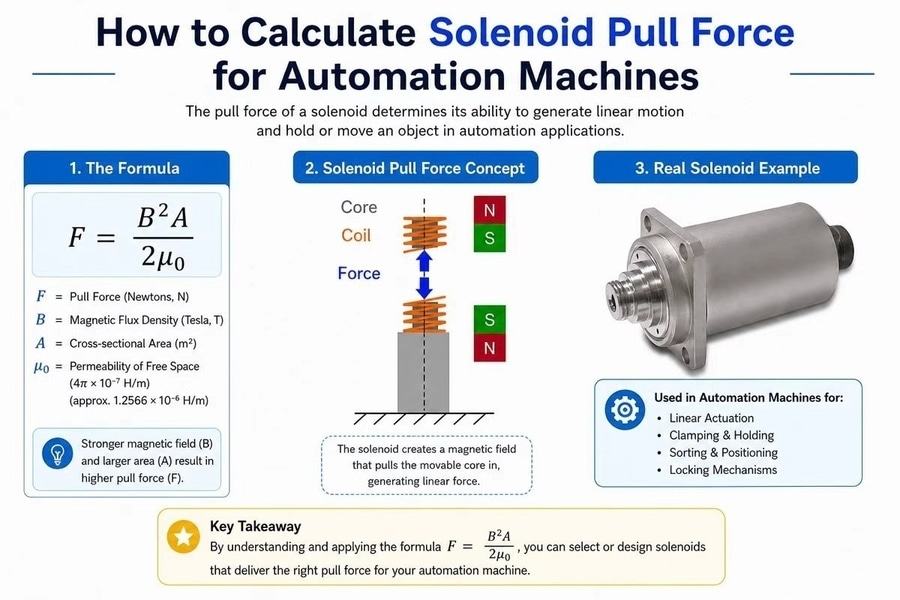

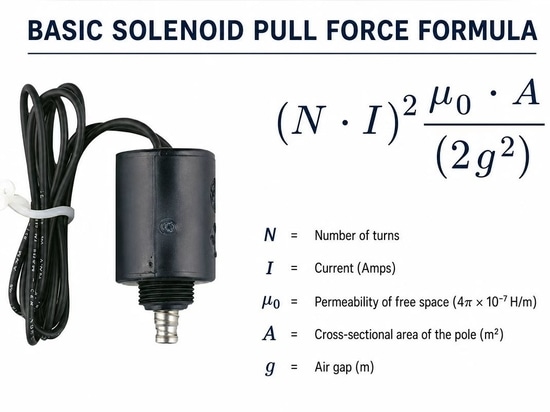

Capítulo 3: Fórmula básica de la fuerza de tracción de un solenoide
La fuerza electromagnética teórica de los solenoides puede calcularse mediante la siguiente fórmula:

F = B² A² μ₀
Donde:
F = Fuerza de atracción magnética (N)
B = Densidad de flujo magnético (T)
A = Área efectiva de los polos (m²) μ₀ = Permeabilidad del espacio libre
Sin embargo, en las aplicaciones prácticas, el cálculo de la densidad de flujo magnético se complica debido a que depende de los siguientes factores:
Número de espiras de la bobina
Corriente
Materiales magnéticos
Longitud del entrehierro
Diseño del émbolo
Estructura del núcleo
Por ello, los fabricantes de solenoides proporcionan la curva fuerza-carrera que muestra el rendimiento real de la fuerza de tracción.

Capítulo 4: Fuerza de tracción y entrehierro
El entrehierro representa uno de los principales factores que influyen en la fuerza de tracción del solenoide.
Regla general:
Mayor fuerza de tracción = Menor entrehierro
Cuando el émbolo está lejos:
Alta resistencia magnética.
La eficiencia magnética disminuye.
La fuerza de tracción disminuye.
Cuando el émbolo está cerca:
Circuito magnético más potente.
Mayor tracción magnética.
La fuerza de tracción es máxima.
Ejemplo:
Un solenoide tubular presenta las siguientes características:
Carrera Fuerza de tracción Distancia
Carrera de 10 mm 20 N
Carrera de 5 mm 45 N
Carrera de 1 mm: 100 N
Por lo tanto, es muy importante que los ingenieros comprueben la fuerza de tracción necesaria en la carrera real y no solo en el valor máximo de la fuerza.

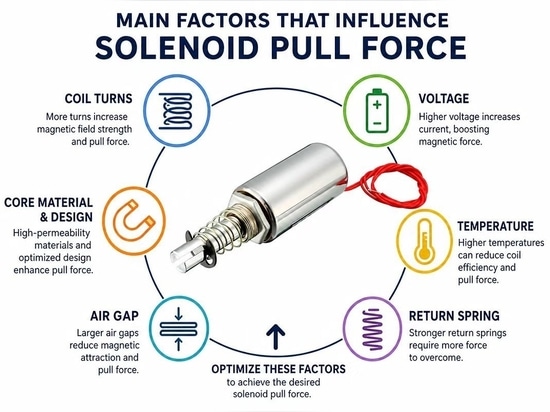

Capítulo 5: Principales factores que influyen en la fuerza de tracción del solenoide
5.1 Corriente y tensión de la bobina
La fuerza electromagnética es proporcional a la potencia de la bobina.
Un aumento de la tensión provocará un aumento de los siguientes parámetros:
Corriente de la bobina
Intensidad del campo (magnético)
Fuerza de tracción
Para solenoides de CC:
Potencia = Tensión × Corriente
Ejemplo:
Un solenoide de 12 V y otro de 24 V con un diseño idéntico pueden presentar un rendimiento de fuerza diferente.
Sin embargo, un mayor voltaje también implica:
Mayor generación de calor
Mayor consumo de energía
Mayor temperatura de la bobina
Por lo tanto, debe buscarse un equilibrio entre la fuerza y el rendimiento térmico.
5.2 Diseño de la bobina
La bobina es la parte principal del solenoide.
Entre los parámetros más importantes de la bobina se incluyen:
Número de espiras
CALIBRE DEL ALAMBRE
Un alambre más grueso puede conducir más corriente.
Resistencia
Sin embargo, una menor resistencia conlleva más corriente y un mayor consumo de energía.
El fabricante profesional de solenoides optimiza:
El diseño del bobinado
El calibre del alambre de cobre
El material aislante
El ciclo de trabajo
5.3 Material del émbolo
El material del émbolo influye directamente en la eficiencia magnética.
Los materiales habituales para los émbolos son:
Acero con bajo contenido en carbono
Hierro puro
Acero inoxidable magnético
Los materiales con alta permeabilidad magnética pueden ofrecer:
Aumento de la fuerza de tracción
Reducción del tiempo de respuesta
Mayor eficiencia
Además, pueden mejorarse mediante tratamientos superficiales, como el recubrimiento con níquel.

5.4 Longitud de carrera
La distancia de desplazamiento del émbolo del solenoide se denomina carrera.
Algunas carreras típicas de los solenoides de automatización:
1 mm.
3 mm
5 mm.
10 mm
20 mm
Por lo general, una mayor longitud de carrera implica una menor fuerza de tracción.
Por ejemplo:
El solenoide genera:
una carrera de 2 mm, 80 N
40 N con una carrera de 8 mm
20 N con una carrera de 15 mm
Por lo tanto, es necesario que los ingenieros definan:
la longitud de carrera requerida
la fuerza necesaria para la carrera requerida
la frecuencia de trabajo
antes de elegir el solenoide.

Capítulo 6: Cómo calcular la fuerza de tracción necesaria para máquinas de automatización
Enfoque práctico para el cálculo:
Paso 1: Cálculo de la carga mecánica
Es necesario determinar la magnitud de la carga que hay que mover.
Ejemplo:
Una máquina tiene que accionar un mecanismo de bloqueo:
Masa de la carga:
10 kg
Fuerza gravitatoria:
10 × 9,81 = 98,1 N

Paso 2: Fricción y factor de seguridad
Los sistemas de automatización siempre requieren un margen de seguridad.
Factor de seguridad recomendado:
Aplicaciones ligeras: 1,5 ×
Aplicaciones industriales: 2 ×
Aplicaciones de alta resistencia: 3 ×
Cálculo:
Fuerza necesaria:
98,1 N × 2 = 196,2 N
Por lo tanto, hay que elegir un solenoide con, como mínimo:
una fuerza de tracción de 200 N. _

Paso 3: Comprobación de la fuerza a la longitud de carrera real
Nunca elijas en función de la fuerza máxima.
Ejemplo:
Requisitos:
Carrera: 10 mm
Fuerza = 200 N
Capacidad nominal del solenoide:
300 N con una carrera de 0 mm equivale a:
150 N con una carrera de 10 mm
Comprueba siempre la curva de fuerza del solenoide facilitada por el fabricante.

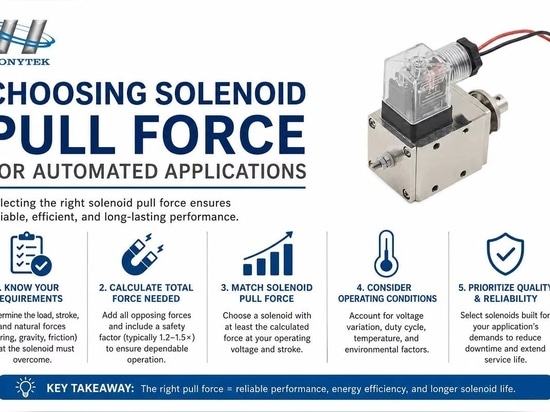

Capítulo 7: Elección de la fuerza de tracción del solenoide para aplicaciones automatizadas
Los diferentes sistemas de automatización requieren fuerzas diferentes.
Pequeños dispositivos automatizados
Aplicaciones:
Sensores
Cerraduras pequeñas
Dispositivos médicos
Electrónica
Fuerza habitual:
5-30 N

Equipos de automatización medianos.
Aplicaciones:
Cintas transportadoras
Máquinas de montaje
Equipos de ensayo.
Fuerza habitual: .
30-150 N _

Automatización industrial pesada
Aplicaciones:
Robótica
Accesorios industriales
Máquinas de embalaje
Fuerza normal:
150-1000 N+

Capítulo 8: Cómo mejorar la fuerza de tracción del solenoide

La fuerza de tracción del solenoide es un parámetro importante en diversos campos técnicos, entre los que se incluyen la automatización industrial, la robótica, las válvulas, las cerraduras y el control de movimiento. Una generación de fuerza insuficiente por parte de un solenoide puede provocar la imposibilidad de ejecutar las tareas requeridas e incluso el tiempo de inactividad del equipo.

Para mejorar la fuerza de tracción de un solenoide, hay que tener en cuenta los siguientes parámetros: el circuito magnético, el diseño de la bobina, el diseño de las piezas mecánicas y las condiciones de trabajo. A continuación se ofrece una lista de soluciones eficaces que le ayudarán a mejorar el rendimiento de su solenoide.

1. Aumentar la potencia y la corriente de la bobina

El campo magnético generado por la bobina determina la fuerza magnética del solenoide. El aumento de la corriente de la bobina puede incrementar la fuerza magnética.

Puede aplicar los siguientes métodos:

Aumentar la tensión de funcionamiento dentro del rango de los valores nominales;
Reducir la resistencia de la bobina;
Mejorar el diámetro del alambre y el número de espiras de la bobina;

Sin embargo, al aumentar la potencia, surge el problema del aumento de temperatura. Debe equilibrar estos dos factores en el diseño de su solenoide para evitar el sobrecalentamiento de la bobina.

2. Reducir la longitud del entrehierro

El entrehierro entre el émbolo y el núcleo magnético influye en gran medida en el rendimiento del solenoide.

Un entrehierro corto proporciona:

Mayor eficiencia magnética;
Mayor fuerza de tracción;
Tiempo de respuesta más rápido;

En el diseño del solenoide hay que optimizar la ubicación del émbolo y del núcleo magnético para evitar huecos innecesarios.

A menudo, la fuerza de tracción máxima se observa cuando el émbolo está cerca del núcleo. Por lo tanto, es necesario verificar la fuerza en la posición de trabajo real.

3. Aumentar la calidad de los materiales magnéticos

El rendimiento del solenoide depende de las propiedades de los materiales del émbolo y la carcasa.

Los materiales con mayor permeabilidad magnética aumentan el flujo magnético y la fuerza de tracción.

Por lo general, estos materiales incluyen:

Hierro puro;
Acero con bajo contenido en carbono;
Acero inoxidable magnético;

Este enfoque le permitirá aumentar la fuerza sin modificar el tamaño del solenoide.

4. Optimizar el diseño del circuito magnético

Un diseño adecuado del circuito magnético aumenta su eficiencia y minimiza las fugas magnéticas.

Las mejoras incluyen:

Optimizar la forma del núcleo;
Aumentar el área magnética efectiva;
Mejorar la alineación del émbolo;
Reducir la resistencia magnética;

El diseño a medida del solenoide proporciona una estructura magnética óptima para su aplicación específica y, por lo tanto, un mayor rendimiento.

5. Reducir la fricción mecánica

La fricción mecánica reduce la fuerza de salida del solenoide.

Para aumentar el rendimiento, debe:

Garantizar un movimiento suave del émbolo;
Aplicar un tratamiento superficial adecuado;
Asegurar unas buenas tolerancias de mecanizado;
Reducir el exceso de carga mecánica;

El mecanismo de baja fricción permite convertir una mayor parte de la fuerza electromagnética en fuerza mecánica.

6. Utilizar la tecnología adecuada de control de tensión

En muchos sistemas de automatización se necesita una fuerza de arranque elevada, pero una potencia de retención menor. Para resolver este problema, puede aplicar las siguientes técnicas:

Circuitos elevadores de tensión;
Control PWM;
Módulos de control de ahorro energético;

Estos métodos proporcionan una fuerza inicial elevada, pero consumen menos energía durante el funcionamiento.

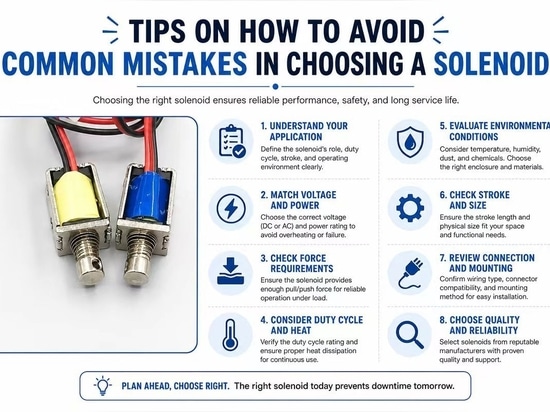

Capítulo 9: Consejos para evitar errores comunes a la hora de elegir un solenoide

La elección correcta del solenoide adecuado garantiza un funcionamiento correcto, una vida útil prolongada y un funcionamiento estable de la maquinaria industrial. Existen muchos errores comunes de selección que podrían provocar una fuerza insuficiente, sobrecalentamiento, averías o un aumento de los gastos de mantenimiento del equipo. Conocer estos errores le permitirá elegir el solenoide adecuado.

1. Descuido a la hora de calcular la fuerza y la carrera necesarias

El error más frecuente es elegir el solenoide basándose únicamente en su tamaño o aspecto. Parámetros como la fuerza y la longitud de la carrera son de suma importancia. Si el solenoide no es capaz de generar la fuerza suficiente para alcanzar la carrera necesaria, la posición de la carga no será la correcta.

A la hora de seleccionar un solenoide, recuerde lo siguiente:

Fuerza necesaria de empuje o tracción
Longitud de la carrera de funcionamiento
Resistencia mecánica y peso de la carga
Factor de seguridad

Consulte siempre la tabla de fuerzas del solenoide, y no se limite a la fuerza máxima.

2. Selección de una tensión incorrecta

Otro error está relacionado con la selección de una tensión incorrecta. Todos los solenoides se fabrican para tensiones de funcionamiento específicas, por ejemplo, 5 V, 12 V, 24 V o 48 V de corriente continua.

Si se utiliza el solenoide a una tensión superior, pueden surgir problemas como:

Sobrecalentamiento
Deterioro de las bobinas
Reducción de la vida útil

Si se utiliza una tensión inferior, pueden producirse:

Campo magnético insuficiente
Reacción demasiado lenta
Ausencia de acción

Asegúrate de comprobar la tensión del solenoide y compárala con la fuente de alimentación de tu equipo.

3. Descuido del ciclo de trabajo y de las condiciones de disipación de calor

A veces, los ingenieros solo tienen en cuenta la fuerza, ignorando el tiempo de funcionamiento. Un solenoide diseñado para un funcionamiento intermitente se calentará durante el trabajo continuo.

Tenga en cuenta:

El ciclo de trabajo necesario
La frecuencia de funcionamiento
La temperatura del entorno
Las condiciones de disipación del calor

4. No tener en cuenta el espacio de instalación

El solenoide puede funcionar eficazmente y, aun así, considerarse un fallo, ya que no es posible instalarlo en el equipo. Compruebe:

Las dimensiones de montaje
La orientación de los conectores y del eje
El espacio para el montaje
5. Seleccionar un solenoide de baja calidad

El solenoide más barato puede no ser lo suficientemente fiable. Los materiales inadecuados, un diseño magnético deficiente y la falta de pruebas provocarán un aumento de la tasa de fallos.

Cómo elegir el proveedor adecuado de solenoides:

Información sobre las pruebas de fuerza
Pruebas de vida útil
Información sobre el control de calidad

Evitar estos errores comunes dará a los ingenieros la oportunidad de seleccionar la solución de solenoide adecuada.

Capítulo 10: Conclusión
A la hora de diseñar máquinas de automatización, calcular la fuerza de tracción de los solenoides es un paso muy importante. Además de la carga necesaria, los ingenieros deben tener en cuenta la distancia de carrera, el ciclo de trabajo, la tensión, el diseño de la bobina y el factor de seguridad.
El proceso para elegir correctamente es el siguiente:
Calcular la carga mecánica.
Establecer un margen de seguridad.
Comprobar la fuerza en la carrera de trabajo.
Comprobar la tensión y el ciclo de trabajo.
Elegir el actuador de solenoide adecuado.
La elección correcta del solenoide permite aumentar la fiabilidad de la máquina, prolongar su vida útil y mejorar el rendimiento de la automatización.
La colaboración con un fabricante profesional de solenoides puede ayudar a optimizar el diseño magnético y a conseguir el equilibrio óptimo entre fuerza, tamaño, consumo energético y coste para aplicaciones de automatización industrial.

Capítulo 11: Preguntas frecuentes sobre el cálculo de la fuerza de tracción de un solenoide
P1: ¿Qué es la fuerza de tracción de un solenoide?
La fuerza de tracción de un solenoide es la fuerza generada por este para mover o sujetar una carga mecánica.
P2: ¿Cómo se calcula la fuerza de un solenoide?
La fuerza de un solenoide puede calcularse a partir de su flujo magnético, el área de los polos, la corriente, el diseño de la bobina y la distancia del entrehierro.
P3: ¿Influye la carrera en la fuerza de tracción de un solenoide?
Sí. A medida que aumenta la distancia de la carrera, la fuerza de tracción disminuye.
P4: ¿Qué factor de seguridad se utiliza para un solenoide?
Por lo general, los sistemas de automatización industrial tienen un factor de seguridad de entre 1,5 y 3 veces superior a la carga calculada.
P5: ¿Qué factores influyen en la fuerza de tracción de un solenoide de corriente continua?

{{medias[230212].title}}

{{medias[230212].description}}

{{medias[230213].title}}

{{medias[230213].description}}

{{medias[230214].title}}

{{medias[230214].description}}

{{medias[230216].title}}

{{medias[230216].description}}
