Guía completa sobre las características y aplicaciones de los solenoides tubulares a medida

Capítulo 1: Introducción a los solenoides tubulares a medida
Los solenoides tubulares a medida están ganando cada vez más popularidad en los sectores de la automatización, la industria de la automoción, la medicina, las cerraduras inteligentes, las válvulas y los equipos de control de movimiento, gracias a su reducido tamaño, su gran fuerza, su rápida reacción y su fiabilidad.
Los solenoides tubulares a medida (a diferencia de los solenoides genéricos disponibles en el mercado) pueden diseñarse específicamente para una aplicación concreta en función de los requisitos de fuerza, longitud de carrera, tensión, ciclo de trabajo, dimensiones, forma de montaje, entorno y vida útil.
Un solenoide tubular bien diseñado es un dispositivo que permite realizar un control eficiente del movimiento lineal, al tiempo que ahorra espacio y mejora la fiabilidad. Por el contrario, un diseño mal elegido puede dar lugar a un rendimiento insuficiente, sobrecalentamiento, una vida útil reducida o problemas de instalación.
Esta guía definitiva abarca la construcción, los principios de funcionamiento, los tipos, las ventajas, las aplicaciones, los aspectos de diseño, los criterios de selección, el proceso de pedido a los fabricantes de equipos originales (OEM) y los factores importantes a tener en cuenta a la hora de elegir un solenoide tubular a medida.

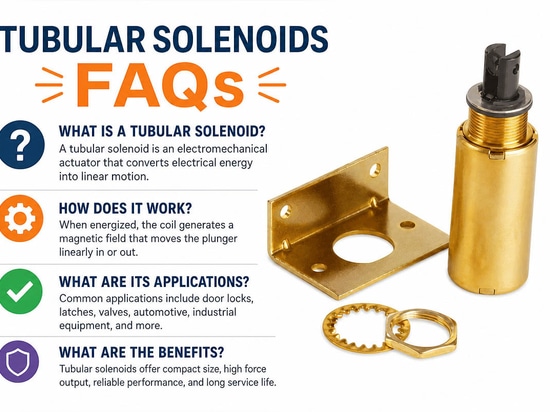

Capítulo 2: ¿Qué es un solenoide tubular?
El solenoide tubular es un actuador electromagnético que convierte la energía eléctrica en movimiento lineal.
Se trata de una carcasa tubular con un conjunto de bobina y un émbolo cilíndrico que se desplaza al aplicar corriente eléctrica a través de la bobina.
Dependiendo del diseño, el émbolo puede utilizarse para realizar:
Movimiento de tracción
Movimiento de empuje
Movimientos de empuje y tracción
Función de retención
Las características básicas de rendimiento de un solenoide tubular son:
Tensión de funcionamiento
Fuerza de salida
Longitud de carrera.
Resistencia de la bobina
Consumo de potencia
Ciclo de trabajo
Tiempo de reacción
Rango de temperatura
Gracias al eficiente diseño del circuito magnético, los solenoides tubulares pueden generar una fuerza mayor en comparación con muchos actuadores electromagnéticos convencionales de tamaño similar.
_

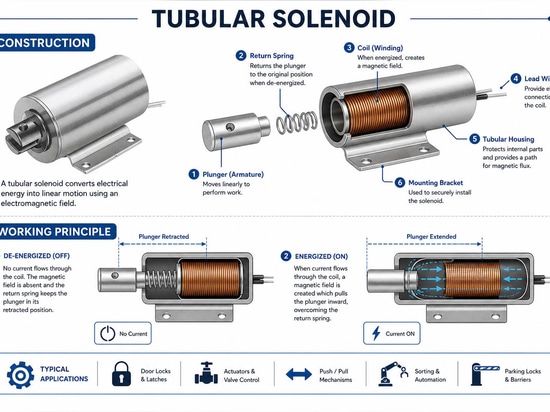

Capítulo 3: Construcción y principio de funcionamiento del solenoide tubular
Un solenoide tubular típico fabricado a medida incluye los siguientes componentes:

3.1 Bobina de cobre
El elemento de accionamiento de un actuador electromagnético es la bobina de cobre.
La corriente que circula por el devanado de la bobina crea un campo magnético. La fuerza magnética viene determinada por los siguientes parámetros:
Número de espiras de la bobina
Valor de la corriente
Diámetro del alambre
Resistencia de la bobina
Eficiencia magnética
La calidad del alambre de cobre y la tecnología avanzada de bobinado contribuyen al rendimiento y minimizan la generación de calor.

3.2 Núcleo magnético
El flujo magnético se conduce a través del núcleo magnético.
Materiales habituales:
Acero con bajo contenido en carbono
Ferroaleación
Acero inoxidable magnético
Un núcleo magnético correctamente diseñado puede aumentar la eficiencia magnética y la fuerza de salida.

3.3 Émbolo
En un solenoide tubular hay un elemento móvil denominado émbolo.
Suele estar fabricado con materiales magnéticos y está diseñado para moverse de forma lineal.
Las características importantes son:
Ancho del émbolo
Tratamiento superficial
Dureza de los materiales
Diseño del entrehierro
Longitud de la carrera
3.4 Resorte de retorno
En los solenoides tubulares se puede utilizar un resorte de retorno.
El muelle se utiliza para:
Devolver el émbolo a su posición inicial tras la desenergización del solenoide
Mantener la posición estacionaria
Controlar la fuerza de retorno
La selección del muelle depende de la carrera y la fuerza de accionamiento requeridas.

3.5 Carcasa
La carcasa protege los elementos internos y sirve de soporte mecánico.
Materiales habituales:
Acero, acero inoxidable
Aluminio
Los recubrimientos de níquel o de zinc-níquel pueden mejorar la resistencia a la corrosión.

¿Cómo funciona?
La secuencia de funcionamiento es la siguiente:
La corriente fluye hacia la bobina,
La bobina genera un campo magnético.
El núcleo y el émbolo conducen el flujo magnético.
El émbolo se desplaza impulsado por la fuerza magnética.
El movimiento mecánico lleva a cabo la acción requerida.
La optimización de la fuerza electromagnética se consigue variando:
El diseño de la bobina
El material magnético
El entrehierro
El diseño del émbolo
La tensión de funcionamiento

Capítulo 4: Tipos especiales de solenoides tubulares
4.1 Solenoide tubular de tracción
Un solenoide de tracción atrae el émbolo hacia el interior de la bobina cuando se le aplica tensión.
Aplicaciones:
Cerradura electromagnética.
Equipos de seguridad
Interruptores mecánicos
4.2 Solenoide tubular de empuje
Un solenoide de empuje empuja el émbolo hacia fuera cuando se activa.
Aplicaciones:
Válvula de control
Equipos industriales
Sistemas de automatización
4.3 Solenoide tubular de empuje-tracción
El diseño de empuje-tracción permite el movimiento en dos direcciones opuestas.
Ventajas:
Libertad en el diseño mecánico
Más aplicaciones
Adecuado para mecanismos complejos

4.4 Solenoide tubular con enclavamiento
En la posición de un solenoide con enclavamiento, no se necesita alimentación para mantener la posición
Ventajas:
Consumo mínimo de energía
Ahorro energético
Aplicaciones alimentadas por batería
Aplicaciones:
Cerraduras inteligentes
Equipos portátiles
Dispositivos IoT (Internet de las cosas)

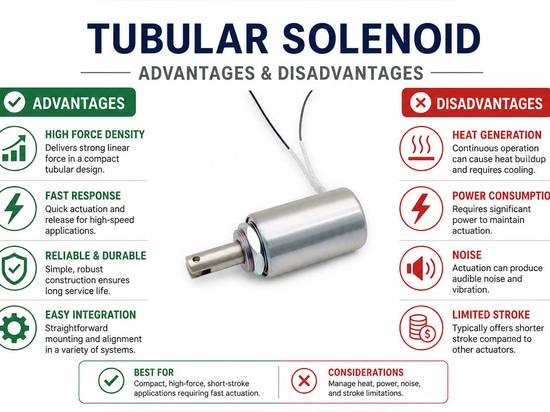

Capítulo 5: Ventajas y desventajas de los solenoides tubulares personalizados
Ventajas
5.1 Forma compacta
La forma tubular reduce el espacio de montaje y permite una fácil integración en equipos compactos.
5.2 Alta potencia de salida
Los solenoides tubulares generan una fuerza magnética relativamente alta en comparación con muchos actuadores pequeños.
5.3 Reacción rápida
Al aplicar corriente, el émbolo se mueve rápidamente, lo que los hace adecuados para su uso en aplicaciones de automatización.
5.4 Fiabilidad
El número relativamente bajo de elementos mecánicos se traduce en una alta fiabilidad y una larga vida útil.
5.5 Capacidad de personalización
El fabricante puede personalizar los siguientes elementos:
Dimensiones
Potencia
Tensión
Conector
Carrera
Recubrimientos

Desventajas
5.6 Carrera limitada
La carrera de los solenoides tubulares suele ser más corta que la de los motores o cilindros.
5.7 Generación de calor
Es necesario un diseño térmico para disipar el calor generado en la bobina durante el funcionamiento continuo.
5.8 Interferencias magnéticas
Su aplicación en equipos sensibles puede verse afectada por campos magnéticos externos. _

Capítulo 6: Aplicaciones de los solenoides tubulares a medida

Los solenoides tubulares a medida se utilizan habitualmente en la fabricación de equipos industriales que requieren un control de movimiento lineal. Los solenoides tubulares permiten tiempos de reacción rápidos, un diseño compacto y un accionamiento electromecánico fiable. Además, el solenoide tubular es fácil de integrar gracias a su forma cilíndrica, que permite ejercer grandes fuerzas en un espacio reducido.

Los solenoides tubulares se utilizan en equipos de automatización y fabricación para operaciones de bloqueo mecánico, posicionamiento, sujeción, clasificación y alimentación. Además, los solenoides tubulares son muy rápidos y pueden controlar con precisión el movimiento en líneas de producción automatizadas y aplicaciones robóticas.

Los solenoides tubulares a medida se utilizan habitualmente en la industria médica y sanitaria en equipos de diagnóstico, bombas, analizadores médicos y dispositivos de control de fluidos. Son capaces de funcionar de forma muy estable, al tiempo que permiten ajustar la carrera y la fuerza de forma individual. Por ello, los solenoides tubulares son adecuados para aplicaciones de precisión.

Los solenoides tubulares se utilizan en sistemas de control de fluidos y válvulas, como válvulas de pinza, válvulas neumáticas y sistemas de control de líquidos, donde proporcionan un funcionamiento fiable para la apertura y el cierre.

Los solenoides tubulares se emplean en el sector de la seguridad y el control de accesos en cerraduras electrónicas, máquinas expendedoras, armarios y dispositivos de seguridad. Se caracterizan por su elevada fuerza de retención y su rápida activación.

Otras áreas de aplicación incluyen el sector de la automoción, la instrumentación de laboratorio, la ofimática y la tecnología de dispositivos inteligentes. La configuración de los solenoides tubulares en cuanto a tensión, longitud de carrera, fuerza de tracción, montaje y ciclo de trabajo permitirá crear solenoides que cumplan todos los requisitos de las aplicaciones industriales.

Capítulo 7: Cómo evitar errores comunes durante la fase de diseño
Muchos fallos de los solenoides tubulares se deben a decisiones incorrectas tomadas en la fase de diseño.
Error 1: No se tuvieron en cuenta los requisitos de fuerza
Solución:
Cálculo de la fuerza necesaria teniendo en cuenta parámetros como
Peso de la carga
Fricción
Fuerza del muelle
Factor de seguridad
Error 2: Selección incorrecta de la tensión
Una tensión incorrecta puede provocar los siguientes problemas:
Fuerza insuficiente
Sobrecarga
Destrucción de la bobina
Es necesario comprobar:
Tensión
Corriente
Resistividad, resistencia
Error n.º 3: No tener en cuenta el ciclo de trabajo
Se requiere un diseño especial para el funcionamiento continuo.
Si el ciclo de trabajo se ha elegido de forma inadecuada, puede provocar sobrecalentamiento.

Error n.º 4: No tener en cuenta el entorno
Hay que tener en cuenta parámetros como:
Temperatura
Humedad
Presencia de polvo
Corrosión
Error 5: Fabricar sin realizar pruebas con prototipos
Las pruebas con prototipos ayudan a verificar lo siguiente:
Fuerza de salida
Recorrido
Aumento de la temperatura
Vida útil

Capítulo 8: Cómo elegir el solenoide tubular adecuado para las necesidades de tu aplicación. Ten en cuenta lo siguiente:
1. Definición de los requisitos de fuerza: Fuerza de tracción
Fuerza de empuje Fuerza de sujeción
2. Longitud de carrera
Confirmación de la distancia de movimiento necesaria.
3. Voltios
Valores habituales:
12 V CC, 12 V CC, 24 V CC, 48 V CC
4. Ciclo de trabajo
Selección en función de la frecuencia de funcionamiento.
5. Espacio de instalación disponible
Comprueba los siguientes parámetros:
Diámetro
Longitud
Forma de montaje
6. Entorno
Selección de los parámetros adecuados:
Índice de estanqueidad
Recubrimiento
Material

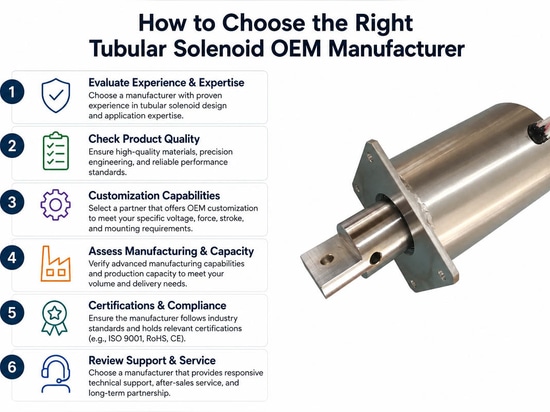

Capítulo 9: Cómo elegir el fabricante OEM adecuado de solenoides tubulares
Debe elegir un fabricante OEM de confianza que pueda ofrecer:
Capacidad de ingeniería
Revise:
Capacidad de diseño de productos
Simulación magnética
Desarrollo de prototipos
Capacidad de producción
Capacidades principales:
Mecanizado CNC
Bobinado de bobinas
Estampado de metales.
Líneas de producción
Equipos de ensayo
Control de calidad
Busque:
Ensayos de fuerza.
Pruebas de vida útil.
Pruebas de temperatura
Informes de inspección
Experiencia en personalización
El proveedor debe permitir:
Pedidos de pequeñas muestras
Producción en serie
Herramientas a medida

Capítulo 10: Por qué los solenoides tubulares a medida están ganando popularidad

Los solenoides tubulares a medida se han vuelto cada vez más comunes con el paso del tiempo debido a las propiedades únicas que ofrece su uso. Son pequeños y tienen forma cilíndrica, lo que significa que proporcionan la máxima relación fuerza-peso y pueden soportar carreras largas.

Otro factor que los hace muy solicitados es la posibilidad de personalización. Estos productos son altamente personalizables en cuanto a tensiones, tipos de émbolo y formas de montaje, lo que permite su uso en diferentes sectores y para diversos fines, como cerraduras, equipos médicos y automatización. Además, el diseño puede incluir elementos como manguitos de acero inoxidable y recubrimientos de teflón que aumentan su vida útil al reducir la fricción. Además, cuentan con una carcasa totalmente cerrada que impide que el polvo y la suciedad penetren en el interior del solenoide. Los principales impulsores del mercado de los solenoides tubulares a medida son las iniciativas de automatización que se han puesto en marcha en todo el mundo y, en particular, en la región de Asia-Pacífico.

Esta región es la líder en la actualidad y contribuye de manera significativa al crecimiento del mercado. Las perspectivas de futuro son positivas y estables. En conclusión, los solenoides tubulares a medida son una solución a muchos problemas de ingeniería.

Capítulo 11: Guía de resolución de problemas para solenoides tubulares a medida

Los solenoides tubulares a medida tienen numerosas aplicaciones en automatización, maquinaria, equipos médicos, cerraduras, válvulas, robótica y diversos sistemas de control. El mal funcionamiento puede estar relacionado con problemas eléctricos, mecánicos o de diseño. A continuación encontrarás algunos consejos para la resolución de problemas que pueden ayudarte a detectar posibles fallos y solucionarlos.

1. El solenoide no funciona

Posibles causas:

No hay suministro eléctrico / la tensión no es la adecuada
La conexión eléctrica es defectuosa o deficiente
Bobina dañada o quemada
Calentamiento causado por un ciclo de trabajo inadecuado

Soluciones:

Asegúrese de que haya suministro eléctrico y de que la tensión sea la adecuada para este solenoide en concreto.
Inspeccione el cableado eléctrico y los terminales de conexión.
Mida la resistencia de la bobina con un multímetro y asegúrese de que su valor se encuentra dentro del rango normal.
No exceda el ciclo de trabajo del solenoide.
2. Fuerza de tracción o empuje insuficiente

Causas del problema:

El voltaje no es adecuado o la corriente es insuficiente
Espacio excesivo entre el émbolo y el núcleo.
Elección inadecuada de la fuerza del muelle
Carga mecánica excesiva.

Soluciones.

Asegúrese de que se utilizan el voltaje y la corriente correctos.
Inspeccione la longitud de carrera y el conjunto del émbolo.
Reduzca la resistencia mecánica excesiva.
Consulte las especificaciones del solenoide para conocer la longitud de carrera y el valor de la fuerza.
3. Sobrecalentamiento del solenoide

Causas del sobrecalentamiento:

Funcionamiento en servicio continuo más allá del ciclo de trabajo nominal.
Sobretensión en la entrada.
Disipación de calor defectuosa.
Variación de tensión provocada por altas temperaturas

Soluciones:

Asegúrese de que el solenoide esté diseñado para un funcionamiento en servicio continuo.
Utilice la tensión adecuada.
Mejore la disipación del calor o aumente la ventilación.
Considere la posibilidad de rediseñar la bobina para mejorar su capacidad de resistir temperaturas más elevadas.
4. Movimiento lento o errático

Posibles causas:

Contaminación interna en el tubo
Desalineación del émbolo y fricción
Lubricación inadecuada
Resorte de retorno roto.

Soluciones:

Limpia las piezas internas y asegúrate de que el émbolo funcione correctamente.
Compruebe el conjunto del émbolo y la alineación mecánica.
Sustituya los resortes defectuosos o elija unas especificaciones más adecuadas.
5. Ruido o vibraciones

Causas:

Impacto del émbolo al final de la carrera
Sistema de montaje suelto
Resonancia del circuito magnético

Soluciones:

Utilice amortiguación o modifique el patrón de carrera.
Apriete los tornillos de fijación para garantizar un sistema de montaje estable.
Mejore el diseño del circuito magnético para minimizar las vibraciones.

En el caso de los solenoides tubulares a medida, resulta útil analizar información importante como la tensión, la carrera, los requisitos de fuerza, el ciclo de trabajo, la temperatura de funcionamiento y las condiciones de instalación para evitar problemas.
Guía de resolución de problemas para solenoides tubulares a medida
Problema Posible causa Solución
El solenoide no se mueve Falta de alimentación eléctrica Comprobar la conexión de tensión
Fuerza insuficiente Tensión incorrecta o sobrecarga Verificar las especificaciones
Calor excesivo Ciclo de trabajo incorrecto Mejorar el diseño de la bobina
Movimiento lento Fricción mecánica Compruebe la alineación del émbolo
Ruido durante el funcionamiento Piezas sueltas Mejore el montaje mecánico

12. Preguntas frecuentes sobre solenoides tubulares
P1: ¿Qué es un solenoide tubular a medida?
Un solenoide tubular a medida es un actuador electromagnético diseñado para satisfacer los requisitos específicos de una aplicación.
P2: ¿Qué información debo facilitar para encargar un solenoide a medida?
Debe facilitar la siguiente información:
Tensión
Fuerza
Carrera
Ciclo de trabajo
Dimensiones
Uso
P3: ¿Es posible utilizar solenoides tubulares para servicio continuo?
Sí, señor. Los solenoides tubulares para funcionamiento continuo cuentan con un diseño de bobina y una gestión térmica optimizados.
P4: ¿Cuáles son las aplicaciones industriales de los solenoides tubulares?
Se utilizan ampliamente en automatización, aplicaciones de automoción, equipos médicos, electrodomésticos y sistemas de seguridad.
P5: ¿Cuál es la vida útil de un solenoide tubular?
Dependiendo del diseño y de las condiciones de funcionamiento, muchos solenoides tubulares pueden alcanzar cientos de miles de ciclos.

13. Conclusión
Los solenoides tubulares a medida son una solución eficiente y fiable para aplicaciones que requieren un control preciso del movimiento lineal. Su tamaño compacto, su gran fuerza, su rápida reacción y la posibilidad de personalizarlos los están haciendo cada vez más populares en muchos sectores.
Para seleccionar correctamente un solenoide tubular hay que tener en cuenta la fuerza, la carrera, la tensión, el ciclo de trabajo, el entorno y los requisitos de instalación.
Trabajar con un fabricante experimentado de solenoides tubulares a medida garantiza un mejor rendimiento, agiliza el proceso de desarrollo y facilita la producción OEM.
Los solenoides tubulares a medida son una de las mejores soluciones para las aplicaciones industriales actuales.
