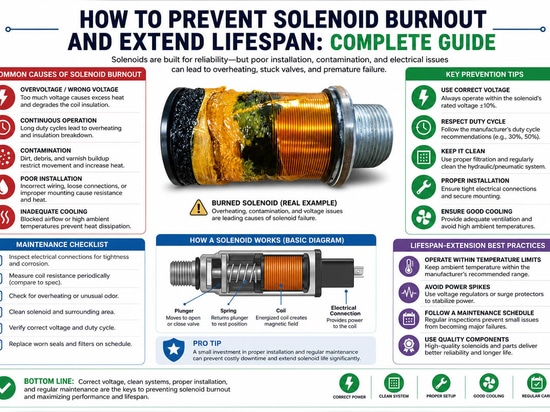

Cómo evitar que se queme el solenoide y prolongar su vida útil

{{{sourceTextContent.subTitle}}}

Descubre cómo evitar que los solenoides se quemen debido al sobrecalentamiento, la sobretensión, los ciclos de trabajo excesivos y los problemas mecánicos. Descubre consejos prácticos para prolongar la vida útil de los solenoides.

{{{sourceTextContent.description}}}

Cómo evitar la quemadura de los solenoides y prolongar su vida útil: guía completa

Introducción a la quemadura de los solenoides
Los solenoides se pueden utilizar en diferentes sectores, desde la automatización industrial hasta las cerraduras inteligentes, los dispositivos médicos, la automoción, las máquinas expendedoras, las válvulas y los dispositivos de seguridad, gracias a su capacidad para controlar el movimiento mediante fuerzas electromagnéticas. No obstante, uno de los principales problemas a los que se enfrentan los ingenieros al trabajar con solenoides es su quemadura.
La quemadura de un solenoide puede provocar paradas del equipo, aumentar los costes de mantenimiento y retrasar el proceso de producción. La causa principal del quemado de los solenoides no está relacionada con un defecto de fabricación, sino con la incompatibilidad de tensión, el sobrecalentamiento, un ciclo de trabajo inadecuado, la sobrecarga mecánica y otras condiciones de funcionamiento.
Los métodos de prevención adecuados, que podrían ayudar a evitar la posibilidad de que se produzca el quemado de los solenoides, influirán positivamente en su rendimiento y vida útil.

Capítulo 1: ¿Cómo prevenir el quemado de los solenoides?
El quemado de los solenoides se produce como resultado del deterioro de los devanados internos del solenoide debido al sobrecalentamiento o a la sobrecarga de tensión. Los devanados de cobre están recubiertos con material aislante. Si la temperatura supera el límite del aislamiento, este se rompe y provoca un cortocircuito en los devanados del solenoide.
Si falla el aislamiento de la bobina del solenoide, se produce lo siguiente:
Fuerza magnética débil
Mayor consumo de corriente
Funcionamiento intermitente (
Parada total del movimiento
Daño permanente en el devanado del solenoide
En operaciones industriales, el mal funcionamiento del solenoide puede detener todo el sistema; por lo tanto, la fiabilidad desempeña un papel importante en el diseño.

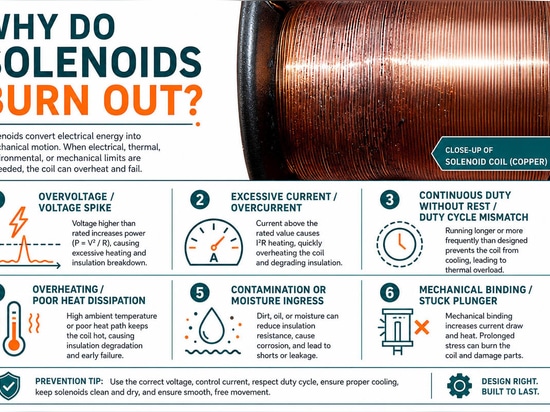

Capítulo 2: ¿Por qué se queman los solenoides?
1. Suministro de una tensión incorrecta
El suministro al solenoide de una tensión superior a la especificada es una de las principales causas de que el solenoide se queme.
Por ejemplo:
Solenoide de 12 V CC con una tensión de 24 V
Solenoide de 24 V con tensión inestable
Frecuencia de funcionamiento incorrecta de un solenoide de CA
Al suministrar una tensión elevada al solenoide se produce una gran cantidad de corriente en la bobina:
Una tensión más alta equivale a una corriente más alta = mayor generación de calor = daño en el devanado del solenoide
Incluso un funcionamiento breve con sobretensión puede provocar la quema del solenoide.
Consejos de prevención
Compruebe siempre la tensión nominal antes de la instalación
Utilice una fuente de alimentación estable
Incorpore elementos de protección contra sobretensión cuando sea necesario
No utilice una tensión de batería inestable

2. Sobrecalentamiento y ciclo de trabajo excesivo
Cada solenoide tiene un ciclo de trabajo nominal que indica el tiempo durante el cual el solenoide puede permanecer activado.
Los valores típicos del ciclo de trabajo son:
Funcionamiento intermitente (funcionamiento de corta duración)
Ciclo de trabajo del 25 %.
Ciclo de trabajo del 50 %
Ciclo de trabajo del 100 %
Si se mantiene activado de forma continua un solenoide diseñado para un funcionamiento de corta duración, el calor se acumulará en la bobina.
Por ejemplo:
Si se activa un solenoide durante varias horas, el solenoide con un ciclo de trabajo nominal de 10 segundos se quemará.
Consejos de prevención
Seleccione un solenoide adecuado para su ciclo de funcionamiento
Determine el tiempo de activación y el tiempo de reposo
Para una retención prolongada, utilice un solenoide de retención o de enclavamiento
Utilice el control PWM para reducir el calor
3. Disipación de calor inadecuada
El calor es la principal amenaza para la fiabilidad de los solenoides.
Durante el funcionamiento, parte de la energía eléctrica se convierte en fuerza magnética y otra parte se transforma en calor. Si el calor se acumula en la bobina, la temperatura interior aumenta.
Los factores que influyen en la disipación del calor son:
Espacio limitado para la instalación
Temperatura elevada
Carcasa de plástico sin ventilación
Funcionamiento ininterrumpido (24/7)
Diseño de montaje deficiente
Consejos de prevención: (
Asegúrese de que haya una ventilación adecuada alrededor del solenoide
No lo coloque cerca de fuentes de calor
Utilice materiales resistentes al calor
Si necesita más fuerza, utilice un solenoide más grande
Un solenoide más grande es más eficaz térmicamente, ya que hay más espacio para la bobina y una mejor disipación del calor.
4. Tamaño incorrecto del solenoide
Un error frecuente durante el diseño es seleccionar el solenoide basándose únicamente en la tensión y la corriente.
Consideraciones para los ingenieros:
Fuerza requerida
Longitud de la carrera
Frecuencia de funcionamiento
Estado de carga
Espacio para la instalación
Ciclo de trabajo:
Factores ambientales
Si un solenoide pequeño tiene que desplazar una carga pesada, la bobina del solenoide permanecerá energizada sin completar la carrera y generará mucho calor.
Consejos de prevención:
Antes de seleccionar un solenoide, tenga en cuenta:
Requisitos de fuerza de empuje
Requisitos de fuerza de tracción
Longitud de carrera
Temperatura máxima de funcionamiento
Vida útil
Un solenoide seleccionado adecuadamente será más eficaz y tendrá una vida útil más larga.
5. Problemas mecánicos y bloqueo del émbolo
El solenoide funciona mediante el movimiento del émbolo dentro de la carcasa del solenoide.
Los problemas mecánicos pueden provocar una tensión adicional en la bobina, como por ejemplo:
Contaminación del suelo
Desalineación
Fricción excesiva
Instalación incorrecta
Resorte de retorno roto
Si el émbolo no puede moverse correctamente, el solenoide permanecerá en un estado de alta corriente y generará demasiado calor.
Consejos de prevención:
Mantén limpia la zona del émbolo
Asegúrate de alinear correctamente el émbolo durante la instalación
No apliques carga lateral al émbolo
Comprueba el movimiento mecánico durante el mantenimiento.
Es necesario un diseño mecánico adecuado para operaciones de precisión, como las cerraduras inteligentes y los sistemas de automatización industrial.
6. Selección incorrecta del muelle
Muchos solenoides de empuje-tracción cuentan con un muelle de retorno. La fuerza del muelle influye directamente en el rendimiento del solenoide.
Un muelle demasiado fuerte requiere más fuerza magnética y provoca:
Alto consumo de energía
Temperatura elevada de la bobina
Vida útil más corta
Si el muelle es demasiado débil, el movimiento de retorno no será fiable.
Consejos de prevención
Seleccionar la fuerza adecuada del resorte
Probar el conjunto completo en la unidad mecánica.
Comprobar el solenoide en condiciones reales de funcionamiento
7. Problemas eléctricos y falta de protección
El encendido y apagado de los solenoides genera picos de tensión, especialmente al conmutar solenoides de corriente continua.
Cuando se desconecta la alimentación, el campo magnético se colapsa y genera picos de tensión inversos que pueden dañar:
El aislamiento de la bobina
Los circuitos de control
Los MOSFET del controlador
Los relés de contacto
Consejos de prevención:
Utilice elementos de protección tales como:
Diodo de retorno
Diodos TVS
Circuito amortiguador.
Estos elementos reducen el estrés eléctrico y mejoran la fiabilidad de los sistemas de solenoides.

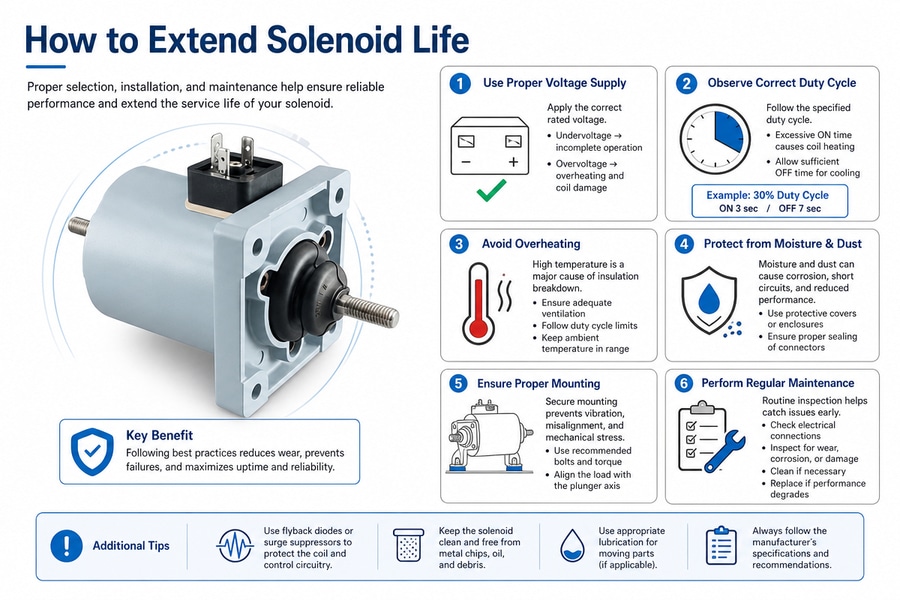

Capítulo 3: Cómo prolongar la vida útil de los solenoides
1. Seleccionar el tipo adecuado de solenoide
Se requieren distintos tipos de solenoides para diversas aplicaciones:
Solenoide tubular
Ideal para:
Automatización industrial
Mecanismos de bloqueo
Dispositivos (médicos)
Ventajas:
Diseño compacto
Alta eficiencia
Mayor vida útil
Solenoide de enclavamiento
Ideal para:
Aplicaciones que funcionan con batería
Cerraduras inteligentes
Sistemas de ahorro energético
Ventajas:
Disipación de potencia solo durante la conmutación
Bajo consumo energético
Soporte electromagnético
Ideal para:
Sistemas de puertas
Aplicaciones industriales de sujeción
Elegir el tipo adecuado reduce el desgaste y aumenta la fiabilidad.
2. Trabajar dentro de las especificaciones nominales
Trabaja siempre de acuerdo con las especificaciones del fabricante:
Tensión nominal
Corriente nominal
Empuje de carrera
Ciclo de trabajo
Rango de temperatura
La forma más rápida de estropear el solenoide es trabajar fuera de las especificaciones.
3. Realizar pruebas y mantenimiento periódicamente
Las pruebas periódicas ayudarán a identificar el problema antes de que se produzca un fallo total.
Parámetros a comprobar:
Temperatura de la bobina
Ruido de funcionamiento
Suavidad de movimiento
Estabilidad de la tensión
Desgaste mecánico
El mantenimiento periódico permite evitar paradas inesperadas de los equipos industriales.
4. Mejorar el diseño del control del solenoide
La tecnología de control moderna puede prolongar la vida útil de los solenoides.
Ejemplos:
Control por PWM
Corriente media más baja tras la activación.
Reducción de tensión
Alta tensión para el arranque
Tensión más baja para el mantenimiento.
Controlador inteligente que supervisa
Temperatura actual
Tiempo de activación
Estas técnicas evitan un calentamiento excesivo.

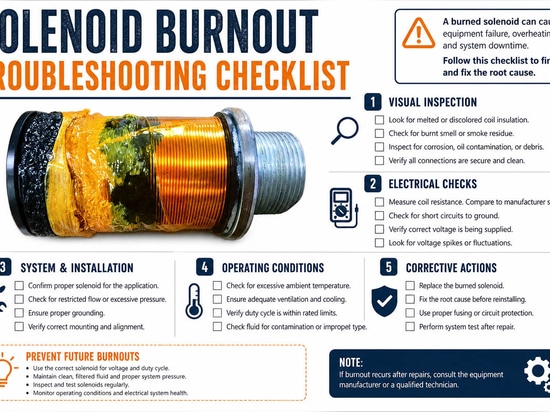

Capítulo 4: Lista de comprobación para la resolución de problemas de quemado de solenoides
Guía de resolución de problemas de quemado de solenoides
Antes de sustituir el solenoide averiado, es importante conocer la causa de la avería. Las principales causas del quemado de solenoides son condiciones de tensión incorrectas, sobrecalentamiento, sobrecarga mecánica y una selección inadecuada del producto.
A continuación encontrarás una lista de problemas habituales con los solenoides y recomendaciones sobre cómo resolverlos.

Punto a comprobar Posible problema Síntomas Solución recomendada
1. Tensión de alimentación Tensión superior a la nominal del solenoide La bobina se calienta en exceso, olor a quemado, fallo repentino Comprueba la tensión nominal y utiliza una fuente de alimentación estable
2. Corriente de alimentación Corriente insuficiente o excesiva Fuerza débil, movimiento lento, sobrecalentamiento Compruebe la capacidad de la fuente de alimentación y asegúrese de que se ajusta a los requisitos de corriente
3. Resistencia de la bobina Bobinado dañado o cortocircuito Ausencia de movimiento, consumo de corriente anómalo Mida la resistencia de la bobina y sustituya la bobina dañada
4. Ciclo de trabajo El solenoide permanece activado durante demasiado tiempo La temperatura aumenta continuamente; la bobina se quema Selecciona un modelo con un ciclo de trabajo más alto o reduce el tiempo de activación
5. Temperatura de funcionamiento Mala disipación del calor o temperatura ambiente elevada Fuerza reducida, vida útil acortada Mejora la ventilación o selecciona un diseño resistente al calor
6. Movimiento del émbolo Bloqueo mecánico o fricción excesiva Se oye un zumbido, pero no hay movimiento Limpiar el émbolo, comprobar la alineación y eliminar los obstáculos
7. Requisitos de carrera La carrera es demasiado larga para el solenoide seleccionado Funcionamiento lento, fuerza insuficiente Seleccionar un solenoide con una carrera y una fuerza nominales adecuadas
8. Fuerza de carga La carga externa supera la fuerza nominal No se puede completar el movimiento, sobrecalentamiento Elegir un modelo de solenoide con mayor fuerza
9. Fuerza del resorte El resorte de retorno es demasiado fuerte Alto consumo de corriente, movimiento débil Optimizar la fuerza del resorte según la aplicación
10. Alineación de la instalación Solenoide montado incorrectamente Desgaste desigual, funcionamiento ruidoso Ajuste la posición de montaje y asegúrese de que la alineación sea correcta
11. Protección eléctrica No hay protección contra picos de tensión Daños en el controlador, fallo de los contactos Añada un diodo de retorno, un diodo TVS o un circuito de protección
12. Condiciones ambientales Polvo, humedad, corrosión, vibraciones Atascamiento del émbolo, daños en el aislamiento Utilice un grado de protección y un diseño de sellado adecuados

Paso 1: Comprobación de la fuente de alimentación
Antes de probar el solenoide, compruebe si:
¿Es correcta la tensión?
¿Hay algún problema con la fuente de alimentación?
¿Puede la fuente de alimentación suministrar suficiente corriente?
¿Se producen picos de tensión durante la conmutación?
Una de las causas más comunes de la quema del solenoide es su conexión a una fuente de alimentación que suministra una tensión superior a la nominal del solenoide.
Por ejemplo:
Conectar un solenoide de 12 V CC a una fuente de alimentación de 24 V podría provocar un sobrecalentamiento y daños en la bobina.

Paso 2: Comprobación de la resistencia de la bobina
Comprueba la resistencia de la bobina con un multímetro.
Posibles resultados:
Resistencia normal
Probablemente, la bobina no presenta problemas eléctricos.
Resistencia infinita (circuito abierto)
Hay una rotura en el cable de la bobina.
El bobinado interno de la bobina está dañado.
Resistencia baja
Cortocircuito en el bobinado de la bobina.
Si la resistencia de la bobina es anómala, es posible que haya que sustituir el solenoide.

Paso 3: Comprobación de sobrecalentamiento
Uno de los síntomas clave de los problemas del solenoide es la temperatura.
Comprueba:
La temperatura de la carcasa durante el funcionamiento.
El tiempo de activación.
El tiempo de enfriamiento entre ciclos.
Las condiciones ambientales.
Las causas del sobrecalentamiento podrían ser:
Tensión incorrecta.
Ciclo de trabajo elevado:
Sobrecarga.
Ventilación insuficiente.
Si el solenoide se sobrecalienta de forma continuada, la bobina del solenoide podría fallar.

Paso 4: Comprobación del movimiento mecánico
La bobina del solenoide podría funcionar eléctricamente, pero presentar un fallo mecánico.
Comprueba lo siguiente:
¿Se mueve correctamente el émbolo?
¿Hay suciedad o residuos en él?
¿Se ha detenido la carrera?
¿Está roto el muelle?
La bobina tiene que trabajar más en caso de resistencia mecánica y genera calor adicional.

Paso 5: Comprobar los requisitos de fuerza y carrera
Uno de los errores típicos en el proceso de diseño del solenoide es su selección basada únicamente en la tensión y el tamaño.
La selección correcta del solenoide debe tener en cuenta los siguientes aspectos:
La fuerza de empuje.
La fuerza de tracción.
La longitud de la carrera.
Estado de la carga.
El número de ciclos de trabajo.
Si la fuerza requerida es mayor que la que puede proporcionar el solenoide, la bobina permanece energizada y se sobrecalienta.
Síntomas típicos de fallo del solenoide y sus soluciones
Síntoma 1: El solenoide no se mueve
Causas:
Falta de alimentación eléctrica
Cable quemado
Tensión incorrecta
Obstrucción mecánica
Soluciones:
✓ Comprobación de las conexiones eléctricas
✓ Medición de la resistencia de la bobina
✓ Comprobación del movimiento del émbolo.
✓ Comprobación de la tensión nominal.
Síntoma 2: El solenoide está extremadamente caliente
Posibles causas:
Exceso del ciclo de trabajo
Sobretensión
El solenoide es demasiado pequeño
Baja disipación de calor
Soluciones
✓ Reducción del tiempo de activación
✓ Optimización del proceso de refrigeración
✓ Elección de un solenoide de servicio continuo
✓ Evaluación de los requisitos de la aplicación

Síntoma 3: Baja fuerza del solenoide
Causas:
Baja tensión de alimentación
Carrera incorrecta
Sobrecarga
Imanes demasiado separados
Soluciones:
✓ Comprobación de la tensión en los terminales de la bobina
✓ Minimización de la carga mecánica
✓ Elección de un diseño de solenoide más potente

Síntoma 4: El solenoide se activa antes de tiempo y falla más tarde
Causas:
Sobrecalentamiento continuo
Envejecimiento del aislamiento
Elevado número de ciclos de funcionamiento
Daños causados por el entorno
Solución:
✓ Revisar el ciclo de trabajo
✓ Mejorar la gestión térmica
✓ Elegir componentes con una vida útil prolongada

Lista de comprobación para el mantenimiento preventivo de la fiabilidad del solenoide
Los ingenieros deben realizar comprobaciones periódicas para evitar el futuro agotamiento del solenoide:
Tensión conforme a las especificaciones del producto
El consumo de corriente se encuentra dentro de los límites nominales
Temperatura aceptable de la bobina
Ciclo de trabajo adecuado para la aplicación
Libre movimiento del émbolo
La fuerza del muelle es correcta
La alineación es correcta
Presencia de dispositivos de protección eléctrica
El entorno es adecuado para el funcionamiento
Mantener registros del mantenimiento rutinario

Recomendación (final)
La mayoría de los fallos de los solenoides podrían evitarse con un diseño y una instalación adecuados, así como con revisiones periódicas del producto. En caso de quemadura del solenoide, no se limite a sustituir el componente averiado, sino que intente primero identificar la causa raíz del problema.
Con una selección adecuada de la tensión, la fuerza, el ciclo de trabajo y el método de control, los solenoides podrían funcionar de forma fiable durante cientos de miles de ciclos en aplicaciones industriales.

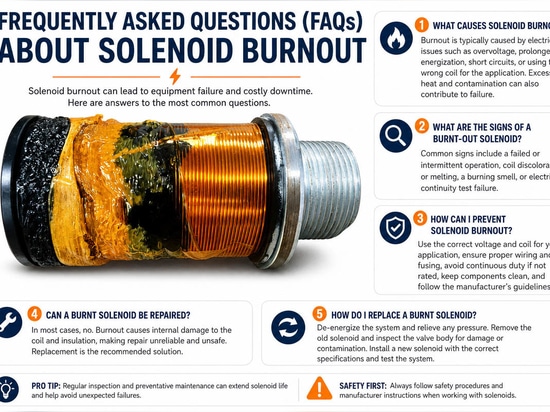

Capítulo 5: Preguntas frecuentes (FAQ) sobre la quema de solenoides
1. ¿Cuáles son las principales causas de la quema de solenoides?
La mayoría de los fallos del solenoide se deben a los siguientes problemas:
Aplicar una tensión superior a la nominal
Funcionar por encima del ciclo de trabajo recomendado
Disipación térmica deficiente
Elegir un solenoide de tamaño insuficiente
Obstrucción mecánica del émbolo
Recuperación elástica excesiva.
Picos de tensión eléctrica
Temperaturas ambientales elevadas.
La mayoría de los fallos del solenoide se pueden prevenir con una selección y un diseño del sistema adecuados.
2. ¿Cómo evitar que un solenoide se queme?
A continuación se ofrecen algunos consejos para evitar el sobrecalentamiento del solenoide:
Elegir el ciclo de trabajo adecuado
Utilizar la tensión de alimentación adecuada
Aumentar la circulación de aire alrededor del solenoide
No es recomendable la activación continua.
Utilizar el control PWM o de corriente de retención reducida
Si necesitas más fuerza, elige un solenoide más grande.
3. ¿Cómo sé si la bobina de mi solenoide está defectuosa?
Señales de una bobina de solenoide defectuosa:
Ausencia de fuerza electromagnética.
Ausencia de movimiento de empuje
Una lectura de resistencia inusual
Olor a quemado procedente de la bobina
Decoloración de la carcasa de la bobina
Alto consumo de corriente
Es posible medir la resistencia de la bobina con un multímetro. Una lectura de resistencia anómala podría indicar que la bobina está dañada.

4. ¿Qué es un solenoide de enclavamiento y en qué se diferencia de un solenoide normal?
El solenoide normal requiere alimentación constante para mantenerse en su posición.
El solenoide de enclavamiento cuenta con una estructura de imán permanente que mantiene el émbolo en la posición requerida tras la activación. Solo requiere alimentación durante la conmutación.
Ventajas de los solenoides de enclavamiento:
Menor consumo de energía
Menor generación de calor
Mayor duración de la batería
Menor riesgo de que el solenoide se queme
Amplio uso en:
Cerraduras inteligentes
Dispositivos que funcionan con batería
Equipos portátiles
Sistemas de ahorro energético

5. ¿Se puede utilizar el control PWM para evitar que el solenoide se queme?
Sí. Con el control PWM (modulación por ancho de pulso), se puede reducir la generación de calor.
Procedimiento habitual:
Aplicación momentánea de la tensión máxima para el movimiento inicial.
Reducción de la tensión de mantenimiento mediante PWM
Ventajas:
Reducción de la temperatura de la bobina
Disminución del consumo energético
Aumento de la vida útil del solenoide
Mejora de la eficiencia del sistema

6. ¿Con qué frecuencia deben revisarse los solenoides?
La frecuencia de mantenimiento depende del entorno de aplicación y de las condiciones de funcionamiento.
En aplicaciones industriales, las revisiones rutinarias deben incluir:
Comprobación de la temperatura de la bobina
Prueba del recorrido del émbolo
Medición de la tensión
Comprobación de la alineación mecánica
ELIMINACIÓN DE POLVO Y CONTAMINACIÓN
El mantenimiento preventivo puede ayudar a detectar los problemas a tiempo y evitar averías en el equipo.

7. ¿Cómo elegir el solenoide adecuado para evitar que se queme?
Aspectos que deben tenerse en cuenta en el proceso de selección del solenoide:
Tensión requerida
Corriente requerida
Fuerza de empuje y tracción
Longitud de la carrera
Ciclo de trabajo
Temperatura de funcionamiento
Área de instalación
Esperanza de vida
Colaborar con un fabricante profesional de solenoides puede ayudar a garantizar que el modelo seleccionado se adapte a los requisitos reales de la aplicación.

8. ¿Cuál es la vida útil normal de un solenoide de buena calidad?
La vida útil depende del diseño, la aplicación y las condiciones de funcionamiento.
Los solenoides industriales de alta calidad pueden alcanzar:
Aplicaciones con más de 100 000 ciclos de funcionamiento
Diseño optimizado para cientos de miles de ciclos.
Un control y un mantenimiento adecuados pueden prolongar la vida útil.
La selección y las condiciones de funcionamiento son los factores que determinan la vida útil del solenoide.

9. ¿Por qué los ingenieros prueban los solenoides antes de la producción en serie?
Las pruebas con prototipos permiten validar:
La fuerza de salida real
El aumento de temperatura
La capacidad del ciclo de trabajo (
El ajuste mecánico
El consumo de energía
La fiabilidad a largo plazo
Las pruebas de producción en serie pueden reducir el riesgo de que el solenoide se queme, de que el producto falle y de que sea necesario realizar costosos rediseños.

Capítulo 6: Conclusiones
La quemadura del solenoide es un fallo típico, pero que se puede prevenir. La mayoría de los problemas se deben a una tensión incorrecta, un número excesivo de ciclos de trabajo, una disipación térmica deficiente, un dimensionamiento inadecuado y problemas mecánicos.
Para prolongar la vida útil del solenoide:
Seleccionar el modelo correcto de solenoide
Adaptarlo a los valores nominales de tensión y corriente
Controle la temperatura de funcionamiento
Evite ciclos de trabajo excesivos
Proteja los circuitos eléctricos
Compruebe que la instalación mecánica sea correcta
En las aplicaciones industriales, la colaboración con un fabricante de solenoides con experiencia en la fase de diseño podría ayudar a garantizar un mejor rendimiento, una vida útil más larga y una mayor fiabilidad.
Un solenoide correctamente seleccionado y controlado podría proporcionar cientos de miles de ciclos de funcionamiento.
