Garantizar el funcionamiento seguro y fiable de los equipos es de suma importancia en el sistema eléctrico. Entre ellos, la resonancia de frecuencia variable en serie, como fenómeno electromagnético especial, se produce a menudo durante las pruebas y el funcionamiento de los equipos de potencia. Comprenderlo es crucial para garantizar la estabilidad del sistema eléctrico. Hoy vamos a hablar de este fenómeno que suena un poco enrevesado.

¿Qué es la resonancia de frecuencia variable en serie?
En pocas palabras, la frecuencia resonante en serie se refiere a la resonancia que se produce en un circuito de CA cuando la inductancia (L) y la capacitancia (C) del circuito tienen la misma inductancia y capacitancia a una frecuencia específica. A esta frecuencia, la impedancia total del circuito se reduce al mínimo (idealmente cerca de cero), y la corriente será muy grande, lo que puede causar daños en el equipo. Imagina que, al igual que un instrumento produce su sonido más fuerte en un tono específico, un circuito también resuena en su frecuencia de resonancia, aunque esta resonancia a veces puede ser peligrosa.

¿Cuáles son los factores que influyen?
Los principales factores que influyen en la frecuencia de resonancia de la conversión de frecuencia en serie son:
Valor de inductancia (L): Cuanto mayor sea la inductancia de la bobina inductora, menor será la frecuencia de resonancia.
Valor de la capacitancia (C): Cuanto mayor sea el valor de la capacitancia de un condensador, menor será su frecuencia de resonancia.
Frecuencia de potencia (f): Aunque estamos hablando de la frecuencia de resonancia determinada por L y C, la frecuencia de potencia de funcionamiento real también puede afectar a si el sistema entrará en estado de resonancia.
La fórmula para calcular la frecuencia de resonancia es: f=1/(2 π√ LC).

Cómo podemos responder mejor?
Para afrontar mejor la resonancia de frecuencia variable en serie, podemos partir de los siguientes aspectos:
Selección precisa de los parámetros: A la hora de diseñar y seleccionar, es necesario calcular y seleccionar cuidadosamente los valores de inductancia y capacitancia adecuados para evitar la resonancia con posibles frecuencias de potencia o sus armónicos.
Instalación de dispositivos de amortiguación: Añadir resistencias (amortiguación) adecuadamente en el circuito puede suprimir eficazmente la corriente excesiva durante la resonancia.
Monitorización y control de la frecuencia: utilizar sistemas avanzados de monitorización para hacer un seguimiento en tiempo real de la frecuencia de resonancia del circuito y tomar medidas como ajustar los parámetros del circuito o cortar la alimentación cuando se acerque a frecuencias peligrosas.

¿Qué herramientas pueden ayudar?
En aplicaciones prácticas, muchas herramientas profesionales pueden ayudarnos a comprender y controlar mejor la resonancia de frecuencia variable en serie:

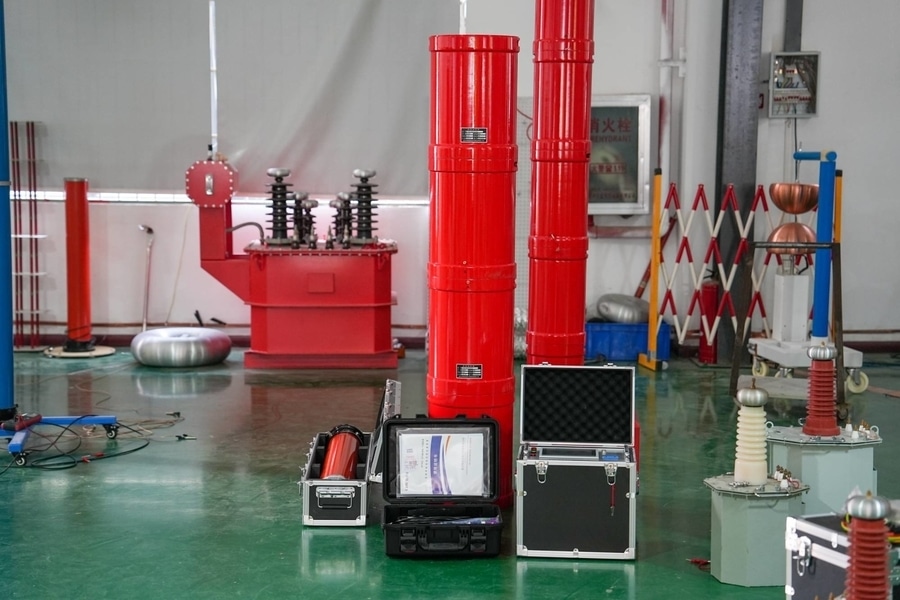

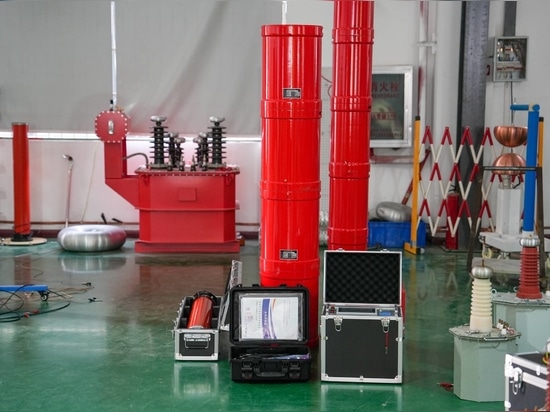

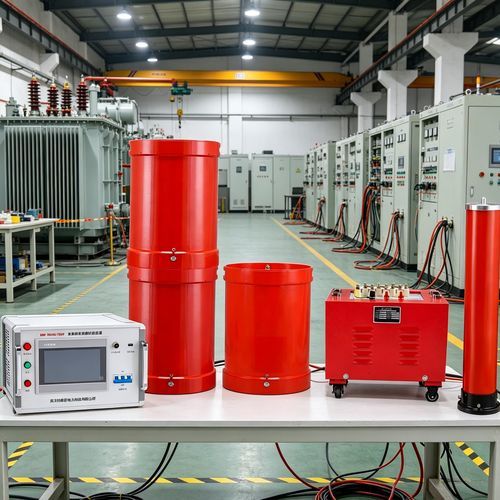

Equipo de prueba de resonancia: Se trata de un dispositivo clave para realizar pruebas de tensión soportada en equipos eléctricos de alta tensión (como transformadores, cables, GIS, etc.). Puede generar con precisión fuentes de alimentación de diferentes frecuencias y encontrar el punto de resonancia del equipo para verificar su rendimiento de aislamiento.
Software de simulación de circuitos: Mediante el software de simulación, los ingenieros pueden simular el comportamiento de los circuitos en ordenadores, predecir posibles riesgos de resonancia y optimizar los diseños.
Sistema de adquisición y análisis de datos: se utiliza para supervisar en tiempo real los equipos eléctricos en funcionamiento. Cuando se detectan fenómenos de resonancia anómalos, se pueden emitir avisos a tiempo.
Wuhan UHV Power Technology Co., Ltd. cuenta con una gran experiencia y tecnología avanzada en el campo de las pruebas de equipos eléctricos. Las soluciones que ofrece pueden ayudar eficazmente a los usuarios a resolver problemas técnicos como la resonancia de frecuencia variable en serie.

¿Con qué está relacionada?
La resonancia de frecuencia variable en serie está estrechamente relacionada con muchos fenómenos de los sistemas de potencia, como:
Pruebas de cables: La prueba de tensión soportada de cables de muy alta tensión a menudo requiere el uso de resonancia en serie para generar una tensión de prueba más alta con una potencia de entrada más baja.
Pruebas de generadores y transformadores: Las pruebas de rendimiento del aislamiento de estos grandes equipos eléctricos durante su fabricación y funcionamiento a menudo implican principios de resonancia.
Estabilidad del sistema eléctrico: Una resonancia inadecuada puede provocar graves fluctuaciones de tensión o corriente, afectando a la estabilidad general del sistema eléctrico.

¿Por qué es tan importante?
Comprender y controlar la resonancia de frecuencia variable en serie sirve para:
Garantizar la seguridad de los equipos: evitar daños en los equipos causados por sobretensiones y sobrecorrientes debidas a la resonancia.
Mejorar la eficacia de las pruebas: Especialmente en las pruebas de equipos eléctricos de alta tensión, la tecnología de resonancia en serie puede reducir significativamente la capacidad de potencia necesaria para las pruebas y mejorar la eficiencia.
Garantizar la estabilidad de la red eléctrica: evitar que los fenómenos de resonancia interfieran en la red eléctrica y mantener el funcionamiento fiable de la red eléctrica.
Wuhan UHV Power Technology Co., Ltd., con su fuerza profesional, proporciona a los usuarios equipos de prueba de potencia de alta calidad y soporte técnico para garantizar el funcionamiento seguro y estable del sistema eléctrico.

Preguntas más frecuentes:
P: ¿La resonancia de conversión de frecuencia en serie causará necesariamente daños en el equipo? R: No necesariamente. Una resonancia moderada puede no dañar inmediatamente el equipo, pero una resonancia prolongada o de gran amplitud puede aumentar significativamente el riesgo de daños en el equipo.
P: ¿Qué son la reactancia inductiva y la capacitiva? R: La reactancia inductiva es el efecto de bloqueo de la inductancia sobre la corriente, que es proporcional a la frecuencia; la impedancia capacitiva es el efecto de obstaculización de un condensador sobre la corriente, que es inversamente proporcional a la frecuencia. En el punto de resonancia, la impedancia inductiva es igual a la impedancia capacitiva.
P: ¿Cómo puedo determinar si existe riesgo de resonancia de frecuencia variable en serie en mi sistema eléctrico? R: El personal profesional puede realizar inspecciones y cálculos in situ, o se pueden utilizar equipos de supervisión especializados para evaluar los riesgos.
P: Además de las pruebas de cables, ¿en qué otros escenarios se utilizará la tecnología de resonancia de frecuencia variable en serie? R: También se utiliza ampliamente en las pruebas de tensión de resistencia del aislamiento de equipos eléctricos de alta tensión, como GIS (conmutadores metálicos con aislamiento de gas), transformadores, disyuntores, etc.
P: ¿Cuáles son las consecuencias de elegir una frecuencia de resonancia inadecuada? R: Puede dar como resultado una tensión de prueba insuficiente, la incapacidad de verificar eficazmente el rendimiento del aislamiento del equipo o una resonancia inesperada durante el funcionamiento, causando daños al equipo.
