¿Por qué es tan importante la medición de la resistencia de tierra? Descubre el principio de funcionamiento y las aplicaciones de este dispositivo en un solo artículo

{{{sourceTextContent.subTitle}}}

¿Por qué es tan importante la medición de la resistencia de tierra? Descubre el principio de funcionamiento y las aplicaciones de este dispositivo en un solo artículo

{{{sourceTextContent.description}}}

La importancia de la «puesta a tierra» para el funcionamiento seguro de la red eléctrica es evidente. La clave para garantizar la eficacia del sistema de puesta a tierra reside en medir con precisión la resistencia de puesta a tierra. ¿Alguna vez has sentido curiosidad por los detalles técnicos que se esconden tras esta medición de resistencia aparentemente sencilla? Hoy vamos a hablar del dispositivo de medición de la resistencia de puesta a tierra, su principio de funcionamiento, los factores que influyen en ella y cómo hacer que contribuya mejor a nuestra seguridad eléctrica.

¿Qué es la resistencia de puesta a tierra?
En pocas palabras, la resistencia de puesta a tierra se refiere a la resistencia total entre un dispositivo de puesta a tierra (como un cuerpo de puesta a tierra o un cable de puesta a tierra) y la tierra. Es como un puente que conecta la tierra con nuestros equipos eléctricos. Cuando se produce un fallo en el equipo, como una fuga, la resistencia de puesta a tierra determina la facilidad con la que la corriente de fallo puede fluir hacia tierra, lo que afecta a la velocidad y la sensibilidad del dispositivo de protección. Wuhan UHV Power Technology Co., Ltd. destaca que una resistencia de puesta a tierra baja y estable es la piedra angular para garantizar la seguridad personal y proteger los equipos contra daños.

La fuerza motriz «entre bastidores» que influye en la resistencia de puesta a tierra
Para medir la resistencia de puesta a tierra, primero hay que comprender qué factores pueden causar problemas:
Resistividad del suelo: este es el principal factor que influye. La humedad, la temperatura y la composición (como el contenido en sal) del suelo pueden alterar directamente su resistividad eléctrica.
El tamaño y la forma del cuerpo de puesta a tierra: cuanto más largo y mayor sea la superficie del cuerpo de puesta a tierra, mejor será el contacto con el suelo y menor será la resistencia.
La profundidad de enterramiento del cuerpo de puesta a tierra: cuanto más profundo esté enterrado, más probable es que entre en contacto con capas de suelo de menor resistividad eléctrica.
El número y la disposición de los cuerpos de puesta a tierra: varios cuerpos de puesta a tierra se conectan entre sí, lo que puede reducir eficazmente la resistencia total de puesta a tierra.

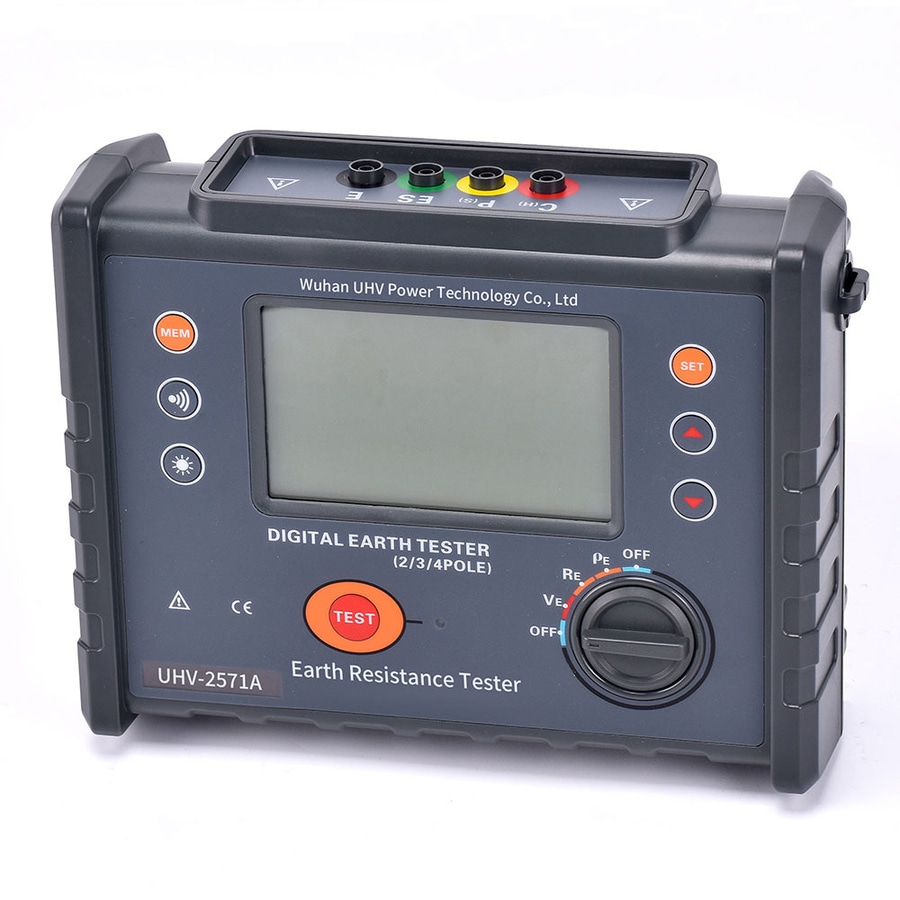

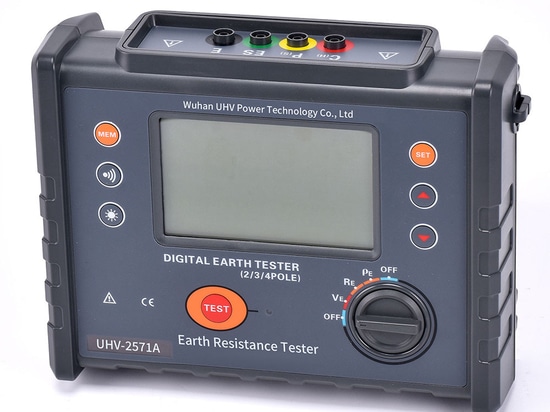

Una herramienta eficaz para medir la resistencia de puesta a tierra
Existen diversos dispositivos disponibles en el mercado para medir la resistencia de puesta a tierra, entre los cuales el más utilizado se basa en el principio de la ley de Ohm. Estos dispositivos suelen incluir una fuente capaz de generar señales de CA, y el valor de la resistencia de puesta a tierra se calcula midiendo la corriente que circula por el cuerpo de puesta a tierra y el circuito de tierra, así como la diferencia de potencial entre el cuerpo de puesta a tierra y el electrodo de referencia.
Método tripolar: Este es el método más común y preciso, que requiere dos electrodos auxiliares (electrodo de corriente y electrodo de potencial).
Método cuadripolar: la adición de un electrodo al método tripolar permite eliminar la influencia de la resistencia del electrodo de puesta a tierra auxiliar y de la resistencia del cable, y resulta adecuado para suelos de baja resistividad o requisitos de alta precisión.
Método de doble pinza: adecuado para medir la red de puesta a tierra de equipos bajo tensión en los que resulta incómodo insertar electrodos auxiliares, aunque sus resultados de medición pueden verse afectados por cuerpos de puesta a tierra adyacentes.
Wuhan UHV Power Technology Co., Ltd. cuenta con una amplia experiencia y conocimientos técnicos en el campo de la medición de la resistencia de puesta a tierra, y ofrece una serie de soluciones de medición de alto rendimiento.

¿Cómo podemos mejorar?
Para obtener resultados más precisos en la medición de la resistencia de puesta a tierra, hay varios consejos:
Elegir el método de medición adecuado: en función de las condiciones del emplazamiento y los requisitos de precisión, seleccione el método de medición más adecuado (método de tres polos, método de cuatro polos, etc.).
Preste atención al entorno de medición: evite realizar mediciones en condiciones que puedan afectar a la resistividad del suelo, como después de la lluvia o de tormentas eléctricas.
Asegure un buen contacto: la pinza de medición debe sujetarse firmemente al punto de prueba, y el electrodo auxiliar debe insertarse completamente en el suelo.
Mantenimiento periódico del equipo: Asegúrese de que el propio dispositivo de medición de la resistencia de puesta a tierra funcione correctamente, que la batería tenga suficiente carga y que los cables de conexión estén en buen estado.
Asesoramiento profesional: Cuando se enfrente a sistemas de puesta a tierra complejos o a dificultades de medición, puede consultar a instituciones especializadas, como Wuhan UHV Power Technology Co., Ltd., para obtener orientación profesional sobre las pruebas de resistencia de puesta a tierra.

Preguntas frecuentes
P1: ¿Por qué es necesario medir la resistencia de puesta a tierra con regularidad? R1: La resistividad del suelo puede variar según las estaciones y la humedad, y el cuerpo de puesta a tierra también puede envejecer y corroerse, lo que provoca cambios en la resistencia de puesta a tierra. Las mediciones periódicas permiten detectar rápidamente posibles riesgos y garantizar la seguridad del sistema.
P2: ¿En qué circunstancias es necesario medir la resistencia de puesta a tierra? R2: Antes de poner en funcionamiento equipos eléctricos nuevos o renovados, antes y después de la temporada de tormentas eléctricas, tras cambios en los dispositivos de puesta a tierra y durante las inspecciones periódicas según la normativa.
P3: ¿Qué debo hacer si la resistividad del suelo es demasiado alta al medir la resistencia de puesta a tierra? R3: Se puede considerar aumentar el número de cuerpos de puesta a tierra, mejorar su forma, enterrarlos a mayor profundidad o añadir agentes reductores de resistencia al suelo.
P4: ¿Por qué la resistencia de puesta a tierra medida siempre difiere del valor teórico? R4: Las mediciones reales se ven afectadas por diversos factores, como la resistividad del suelo, la humedad del suelo, los métodos de medición y la disposición de los electrodos auxiliares. Es normal que haya diferencias con respecto a los cálculos teóricos, pero la clave radica en su estabilidad.
P5: ¿Cuáles son las ventajas del dispositivo de medición de la resistencia de puesta a tierra que ofrece Wuhan UHV Power Technology Co., Ltd? R5: Nuestro dispositivo presenta un diseño exquisito, es fácil de manejar, ofrece una alta precisión de medición y una gran capacidad antiinterferencias, y proporciona un soporte técnico integral y un servicio posventa para satisfacer las necesidades de diversas pruebas de resistencia de puesta a tierra.
