Alimentación y apriete automáticos de tornillos en la industria de turbocompresores

{{{sourceTextContent.subTitle}}}

Alimentación y apriete automáticos de tornillos, Alimentación y apriete automáticos de tornillos en el turbocompresor, Danikor

{{{sourceTextContent.description}}}

Los turbocompresores son componentes clave en aplicaciones de automoción, aeroespaciales y de defensa. Una unidad típica se construye a partir de un rotor, un compresor, un conjunto de sellado, una carcasa central y un sistema de cojinetes. Las tolerancias de montaje son extremadamente estrechas, por lo que los fabricantes deben utilizar la tecnología de fabricación y fijación más avanzada y seguir normas estrictas. A continuación se muestra cómo se aplican las soluciones de atornillado y apriete de Danikor en este sector.

Características de los tornillos en los turbocompresores

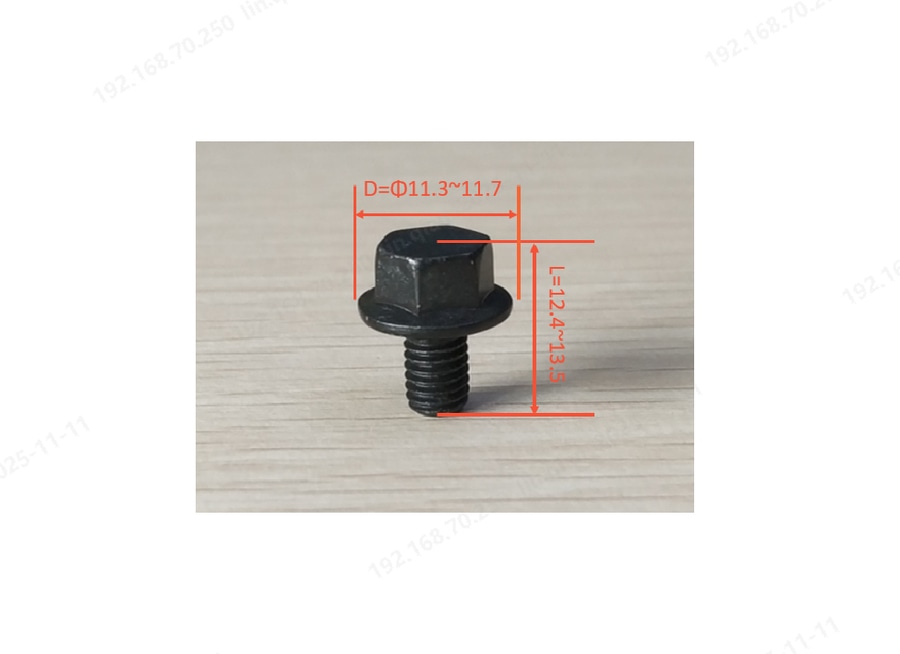

Los tornillos suelen ser cortos, pequeños, con grandes diámetros de cabeza y accionamientos externos hexagonales o Torx.
Ejemplo: L / D = 1,05. Cuando la relación longitud/diámetro es < 1,3 el ángulo de contacto puede caer por debajo de 30°, creando un riesgo de atasco dentro del tubo de soplado.
Soluciones Danikor

Módulo de "soplado y succión" montado lateralmente: el alimentador escalonado entrega el tornillo a una estación de recogida donde se aspira y se acciona inmediatamente.

Módulo de "soplado y succión" de nariz giratoria con hexágono exterior: el tornillo se desplaza por un raíl hasta la pieza de nariz y, a continuación, se transfiere a la estación de apriete.
El alimentador escalonado cubre tornillos M2 - M24

Tasa de atasco < 0,02

Bajo nivel de ruido - la estructura especial reduce el ruido de impacto

Alimentación limpia - sin cuba vibratoria, con un mínimo de residuos, módulo opcional de eliminación de polvo

Poka-yoke - apertura de la tapa con código de escaneado, comprobación de la longitud, etc.

Escala de dificultad de apriete
Planar < interferencia de un solo lado ≤ interferencia de varios lados ≤ interferencia de contraperforación
Estrategia de alimentación correspondiente:
Soplar → Soplar / Soplar-succionar → Succionar / Soplar-succionar → Soplar-succionar

A. Junta plana - módulo de soplado estándar

Sin obstáculos circundantes

Simple y ligero

B. Interferencias presentes - módulo de soplado

Obstáculos alrededor del jefe

Espacios compactos

Nariz robusta

Sin fricción entre las mordazas de la pinza y el tubo de aspiración → larga vida útil del tubo

C. Tornillos LDR pequeños - succión por soplado lateral

Tornillos con LDR < 1,3

Espacios estrechos

Obstáculos cercanos

D. Tornillos LDR grandes - módulo de soplado de nariz giratoria

Sin obstáculos cercanos

Adecuado para tornillos largos

E. Sistemas sensibles al peso - módulo de apriete integrado

Baja masa móvil para robot o cobot

Espacios reducidos

Colaboración humano-robot

Estos paquetes Danikor aumentan la precisión, la velocidad y la estabilidad en el montaje de turbocompresores, proporcionando a los fabricantes una base sólida para una producción de alta calidad y gran volumen.
