Cómo determinar si los tornillos se colocan correctamente en su posición mediante un alimentador de tornillos sopladores

{{{sourceTextContent.subTitle}}}

alimentador automático de tornillos, módulo de apriete por soplado, sistema automático de atornillado

{{{sourceTextContent.description}}}

En las aplicaciones automatizadas de apriete y montaje, los alimentadores de tornillos por soplado se utilizan ampliamente en diversas líneas de producción debido a su capacidad de alimentación de tornillos a alta velocidad. Sin embargo, durante la alimentación a alta velocidad, problemas como tornillos que no alcanzan la posición correcta, atascos u omisiones en la alimentación, si no se detectan a tiempo, pueden provocar fallos en el montaje o incluso daños en el equipo. Por lo tanto, un mecanismo preciso de detección de posición es un apoyo técnico fundamental para los alimentadores por soplado. El siguiente análisis explora la lógica básica que subyace a la determinación de si un tornillo se ha colocado correctamente por soplado, desde tres perspectivas: principios de detección, composición del sistema y valor práctico.

I. Principio básico de detección: Identificación precisa mediante tecnología de sensores

La detección en posición de los alimentadores por soplado se basa principalmente en la detección en tiempo real de los tornillos mediante sensores, determinando el estado posicional del tornillo a través de cambios en las señales físicas. Entre ellos, los sensores de proximidad de tipo anillo son la solución técnica más utilizada.

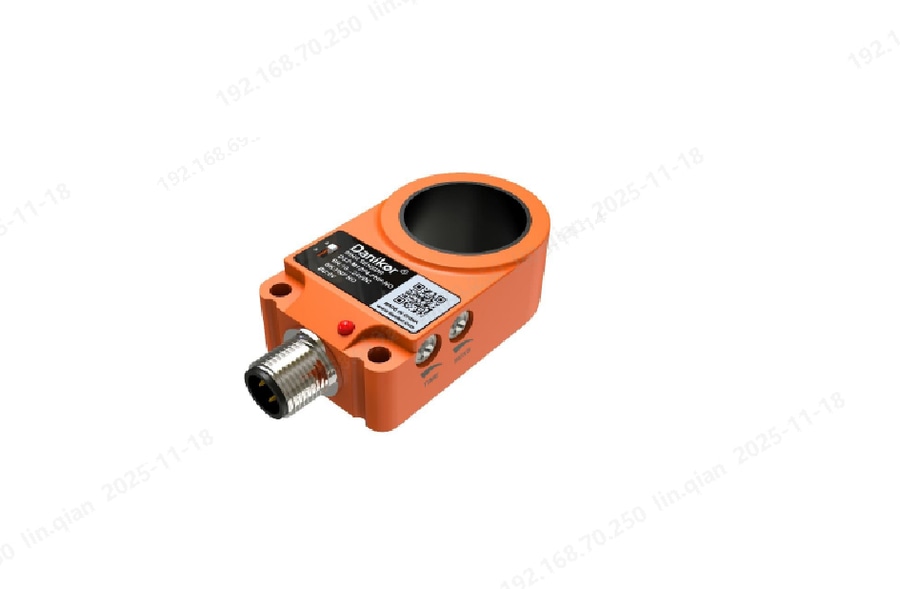

Mecanismo de funcionamiento de los sensores de proximidad de tipo anillo
Estos sensores funcionan según el principio de inducción electromagnética. Cuando recibe corriente, la bobina interna genera un campo magnético estable. Cuando un tornillo metálico pasa por la zona de detección anular del sensor, se genera una corriente inducida (efecto de corriente parásita) en el interior del tornillo. El campo magnético creado por esta corriente inducida altera el equilibrio magnético original del sensor. Al detectar este cambio, el sensor puede determinar con precisión si un tornillo ha pasado por el punto de detección y emitir inmediatamente una señal eléctrica al sistema de control.

Detección de doble punto para doble verificación
Para evitar juicios erróneos a partir de un único punto de detección, una solución común es instalar un sensor en el extremo de entrada del tubo de soplado y otro cerca del extremo de salida (cerca del mecanismo de apriete). Sólo cuando el tornillo dispara secuencialmente ambos sensores, el sistema de control confirma que el tornillo ha atravesado completamente la trayectoria de alimentación y ha alcanzado la posición designada. Si sólo se dispara un sensor o el intervalo de señal es anormal, el sistema determina una anomalía en la alimentación (por ejemplo, atasco u orientación incorrecta del tornillo). Este mecanismo de verificación de doble punto mejora significativamente la precisión de la detección y reduce los falsos positivos.

Diseño de optimización adaptable
Para tornillos de diferentes especificaciones, los sensores pueden ajustar parámetros como la distancia de detección y la sensibilidad para lograr la compatibilidad. Algunos sistemas avanzados también incorporan detección auxiliar por infrarrojos, que utiliza la obstrucción de la luz para determinar la presencia del tornillo, complementando la inducción electromagnética y mejorando la fiabilidad de la detección para tornillos especiales (por ejemplo, los que tienen revestimientos superficiales aislantes).

II. Composición del sistema de detección: Control de bucle cerrado desde la percepción hasta la ejecución

La detección en posición no es la operación independiente de un único sensor, sino un sistema de bucle cerrado compuesto por tres módulos principales: percepción, control y ejecución, que garantizan la interacción coordinada entre la detección y las operaciones posteriores.

Capa de percepción: Supervisión multidimensional del estado
Además de los sensores centrales de posición, la capa de percepción incluye sensores de presencia de material y componentes de detección de fallos. El sensor de presencia de material se instala en la unión entre la tolva y la pista de alimentación para supervisar si los tornillos han entrado en el canal de alimentación, evitando operaciones de soplado en vacío. Los componentes de detección de fallos pueden detectar cambios de presión en el interior del tubo de soplado: si un atasco provoca un bloqueo, la presión del aire fluctuará de forma anormal. A continuación, el sistema puede combinar las señales de los sensores para determinar la ubicación del atasco, activar una alarma e iniciar un procedimiento de eliminación del fallo.

Capa de control: Juicio lógico y salida de comandos
El sistema de control actúa como núcleo central. Tras recibir señales de la capa de percepción, realiza operaciones lógicas mediante programas preestablecidos. Cuando se confirma que un tornillo está en su sitio, envía inmediatamente una orden de inicio al mecanismo de apriete y coordina simultáneamente el sistema de alimentación neumática para pausar la alimentación. Si se detecta una señal anormal (por ejemplo, desajuste de la señal del sensor doble o tiempo de espera sin detección del tornillo), activa una alarma, corta la alimentación del mecanismo de apriete y detiene la alimentación para evitar operaciones no válidas o atascos del equipo.

Capa de ejecución: Respuesta precisa de acciones coordinadas
La capa de ejecución incluye el mecanismo de apriete, el dispositivo de regulación de la presión neumática y los componentes de alarma. Al recibir la orden "atornillar", la broca del mecanismo de apriete se alinea con precisión con el tornillo y realiza la operación de apriete. El dispositivo de regulación de la presión neumática ajusta dinámicamente la presión de alimentación en función de las señales de detección para evitar que los tornillos sobrepasen la zona de detección debido a una presión excesiva o que la alimentación sea lenta debido a una presión insuficiente. Los componentes de alarma notifican a los operarios las anomalías mediante señales sonoras y luminosas.

III. Valor práctico: Garantizar la estabilidad de la producción y el control de calidad

La detección precisa en posición no sólo resuelve el problema de la identificación de anomalías de alimentación, sino que también proporciona múltiples salvaguardas para la eficiencia de la producción y la calidad del producto, especialmente en escenarios de fabricación de precisión.

Reducción de la tasa de defectos de ensamblaje
En escenarios de ensamblaje de precisión como las baterías de nueva energía y los sistemas de control electrónico de automoción, los bloqueos virtuales o fallidos causados por tornillos que no están en su sitio pueden afectar directamente a la seguridad del producto. Mediante la detección de doble punto y el control de bucle cerrado, estos problemas pueden evitarse en su origen. Por ejemplo, Danikor integra la detección en posición con el rechazo de tornillos defectuosos en sus sistemas de alimentación por soplado. El sistema no sólo puede determinar si un tornillo está en su sitio, sino también identificar los tornillos defectuosos (por ejemplo, si faltan arandelas o las cabezas de los tornillos están deformadas) a través de las diferencias de señal de los sensores, completando el control de calidad durante el proceso de alimentación y reduciendo aún más los riesgos de montaje aguas abajo.

Mejora de la continuidad de la producción
Las inspecciones manuales tradicionales son incapaces de detectar anomalías de alimentación en tiempo real. Los sistemas de detección automatizados pueden responder a los fallos en cuestión de milisegundos, detener las operaciones y activar alarmas, evitando daños por sobrecarga de los equipos debido a atascos y reduciendo la repetición de lotes causada por una alimentación anormal. Los alimentadores equipados con sistemas de detección completos pueden acortar significativamente el tiempo efectivo de gestión de fallos y aumentar el tiempo de actividad de la línea.

La detección en posición de los alimentadores de husillo de soplado se consigue esencialmente mediante "percepción precisa del sensor + control del sistema en bucle cerrado + optimización inteligente de la adaptabilidad" En el contexto de las mejoras de la fabricación inteligente, estas tecnologías de detección seguirán evolucionando, mejorando aún más el nivel de inteligencia de los sistemas de alimentación. Las prácticas técnicas de marcas profesionales como Danikor también demuestran que un mecanismo de detección robusto no es sólo un reflejo del rendimiento del equipo, sino también un apoyo clave para garantizar la calidad y la eficiencia de la producción.
