¿Cuál es el principio de funcionamiento de un alimentador de tornillo escalonado?

{{{sourceTextContent.subTitle}}}

Principio de funcionamiento de un alimentador de tornillo escalonado

{{{sourceTextContent.description}}}

Los alimentadores de tornillo se utilizan ampliamente en la fabricación de productos electrónicos, el montaje de automóviles, la producción de electrodomésticos y otras industrias. El sistema consta principalmente de componentes básicos como una tolva, un mecanismo de empuje, una pista de vibración lineal, un mecanismo de separación de tornillos, un tubo de soplado y un sistema de control, formando un bucle de transporte automatizado completo. Consigue un flujo totalmente automatizado de tornillos desde el almacén hasta la estación de atornillado, reduciendo significativamente la intervención manual y evitando problemas como la alimentación errónea, la alimentación incorrecta y la baja eficiencia asociada a la manipulación manual de tornillos. Este artículo analizará el principio de funcionamiento de los alimentadores de tornillos desde el punto de vista de la composición estructural, el flujo de trabajo y las funciones de los componentes principales, explorando en profundidad cómo consiguen un transporte preciso de los tornillos mediante la cooperación coordinada de varios mecanismos.

I. Tolva: Almacenamiento de tornillos y alimentación inicial

La tolva es el componente fundamental del alimentador de tornillo, utilizado principalmente para el almacenamiento a granel de los tornillos que se van a transportar. Su diseño estructural afecta directamente a la eficacia de la alimentación y a la suavidad del transporte posterior. La parte inferior de las tolvas comunes de los alimentadores de tornillo sinfín adopta normalmente una estructura inclinada. El principio básico de este diseño es utilizar la gravedad para permitir que los tornillos de la tolva se deslicen de forma natural hacia la zona de empuje designada, evitando la acumulación y el atasco de tornillos en el interior de la tolva. La capacidad de la tolva debe seleccionarse en función de los requisitos de capacidad de la línea de producción y de las especificaciones de los tornillos. La capacidad de la tolva de los alimentadores de tornillo para grandes líneas de producción puede alcanzar más de 4L, y la parte inferior está equipada con un sensor de nivel bajo que, combinado con un dispositivo de reposición automática, permite una alimentación ininterrumpida de larga duración. Las pequeñas líneas de producción de precisión hacen mayor hincapié en la compacidad y la flexibilidad para ahorrar espacio.

II. Mecanismo de empuje: Fuente de energía de transporte primaria para tornillos

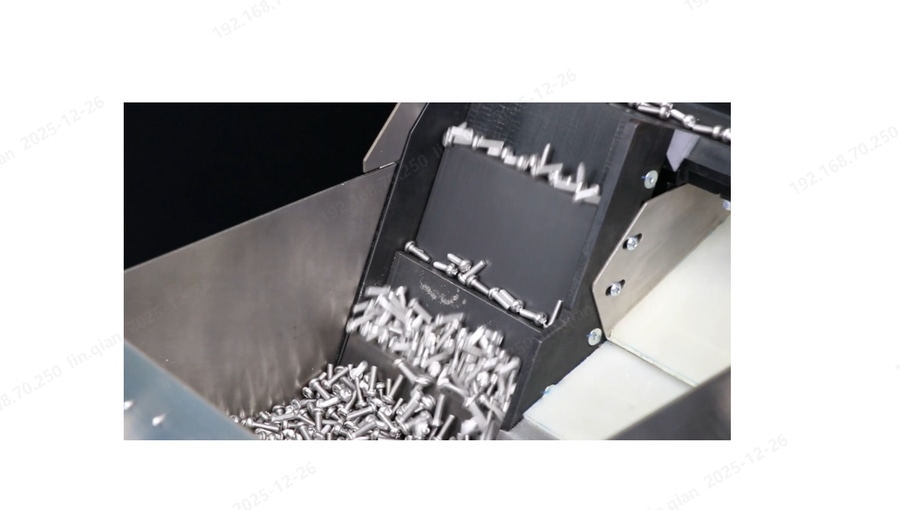

El mecanismo de empuje es el componente principal de potencia que permite la alimentación inicial de los tornillos en el alimentador de tornillos. Su estabilidad operacional determina directamente la continuidad de la alimentación del tornillo. El mecanismo de empuje se compone principalmente de un cilindro, una placa de empuje y un dispositivo de reposición. Cuando los tornillos de la tolva se deslizan hacia la zona de empuje, el sistema de control enviará una señal de arranque basada en la cantidad de tornillos restantes en la pista de vibración lineal subsiguiente, impulsando el cilindro para mover la placa de empuje hacia arriba y empujar los tornillos paso a paso hacia la pista de vibración lineal. Una vez finalizado el empuje, el cilindro acciona la placa de empuje para reajustarla rápidamente. En este momento, los tornillos de la tolva se repondrán naturalmente en el área de empuje por gravedad, esperando la siguiente acción de empuje, formando así un ciclo de empuje estable.

III. Vía de vibración lineal: Corrección de la orientación de los tornillos y transporte de clasificación

La pista de vibración lineal es el componente clave en el alimentador de tornillo que logra la corrección de la orientación del tornillo y el transporte de clasificación. Basado en el principio de vibración electromagnética, el vibrador electromagnético en la parte inferior de la pista genera micro-vibraciones de alta frecuencia, impulsando la pista para realizar un movimiento alternativo lineal de alta frecuencia. Bajo el efecto de la vibración, los tornillos serán transportados hacia adelante a lo largo de la pista. Cuando los tornillos se transportan por la pista, sólo los que tienen la orientación preestablecida (normalmente cabeza arriba, rosca abajo) pueden avanzar suavemente por la ranura guía del lado interior de la pista. Los tornillos con orientaciones no cualificadas (como cabeza abajo, inclinados, etc.) serán expulsados de la pista por el mecanismo de soplado de aire equipado en un lado de la pista de vibración lineal, haciendo que caigan de nuevo en la tolva para el cribado secundario. La frecuencia de vibración de la pista de vibración lineal puede ajustarse a través del sistema de control de acuerdo con parámetros como el peso y el tamaño del tornillo para lograr la velocidad de transporte adecuada. Las avanzadas pistas de vibración lineal del alimentador de tornillos también cuentan con funciones adaptativas que pueden ajustar automáticamente la frecuencia de vibración en función del peso, asegurando un movimiento de avance estable independientemente de si hay muchos o pocos tornillos en la pista, garantizando una alimentación de tornillos suave y sin atascos.

IV. Mecanismo de separación de tornillos: Separación de tornillos para alimentación de una sola pieza

El mecanismo de separación de tornillos es el componente central que permite la alimentación de tornillos en una sola pieza en el alimentador de tornillos. Su función es separar el flujo continuo de tornillos transportados por la pista de vibración lineal en tornillos individuales y enviarlos al tubo de soplado. Cuando los tornillos son transportados a la entrada del mecanismo de separación a través de la pista de vibración lineal, el sistema de control enviará una señal de separación de acuerdo con las necesidades del proceso de atornillado, permitiendo que un solo tornillo caiga en la entrada del tubo de soplado. La frecuencia de separación se sincronizará con el ritmo del proceso de atornillado subsiguiente, garantizando que se suministre un tornillo por cada acción de atornillado. También se puede equipar un sensor de detección de presencia en el mecanismo de separación del alimentador de tornillos para evitar que se pierdan o se produzcan separaciones múltiples.

V. Tubo de soplado: Canal de suministro final de tornillos

El tubo de soplado es el canal clave para la alimentación de tornillos desde el mecanismo de separación hasta la nariz del módulo de atornillado. Cuando un solo tornillo cae en el tubo de soplado, el sistema de control activará el dispositivo de presión de aire para introducir aire comprimido en el tubo de soplado. Bajo el empuje de la presión de aire, el tornillo se desplazará a gran velocidad dentro del tubo de soplado. La pared interior del tubo de soplado suele estar tratada para que sea lisa y así reducir la fricción cuando el tornillo avanza dentro del tubo, evitando que el tornillo se atasque o que sus roscas se rayen debido a la fricción. Mientras tanto, la longitud y el diámetro del tubo de soplado se diseñan de acuerdo con la distancia de la estación de atornillado y las especificaciones del tornillo para garantizar que el tornillo pueda alcanzar rápida y suavemente la nariz del módulo bajo presión de aire, tras lo cual el mecanismo de atornillado se inicia para completar la acción de atornillado.

Mediante la cooperación coordinada de los componentes anteriores, el alimentador de tornillos consigue un transporte totalmente automatizado de los tornillos desde el almacenamiento hasta el atornillado, mejorando en gran medida la eficiencia de la producción y la calidad del atornillado. Se ha utilizado ampliamente en el ensamblaje de productos como teléfonos móviles, ordenadores y tabletas en la industria electrónica; ensamblaje de componentes en la industria del automóvil; producción de electrodomésticos como frigoríficos, lavadoras y aparatos de aire acondicionado; así como en campos de fabricación de alta gama como dispositivos médicos e instrumentos de precisión. En el futuro, también se desarrollará hacia una mayor precisión, una mayor eficiencia y una inteligencia más inteligente, promoviendo aún más la mejora inteligente de las líneas de producción automatizadas.
