¿Cómo consigue un alimentador flexible una carga de condensadores y resistencias a alta cadencia?

{{{sourceTextContent.subTitle}}}

Alimentador flexible, sistema de alimentación flexible, sistema de alimentación automatizado

{{{sourceTextContent.description}}}

En los ámbitos de la fabricación de electrónica moderna, la electrónica de automoción y el encapsulado de semiconductores de precisión, la eficiencia en el montaje y la colocación de componentes pasivos, como resistencias y condensadores, determina directamente el grado de utilización de la capacidad de toda la línea de producción. Sin embargo, los métodos tradicionales de alimentación mediante tolva vibratoria suelen presentar problemas como atascos, piezas colocadas al revés, arañazos y cambios de formato difíciles a la hora de manipular condensadores y resistencias extremadamente pequeños, que se rayan con facilidad, de forma irregular o de alta precisión. Para resolver estos retos del sector, surgió el alimentador de bandejas flexibles.

1. Problemas del sector en la carga de condensadores y resistencias

Componentes extremadamente pequeños, que se dañan y deforman con facilidad: en el caso de los condensadores y resistencias SMD, como los de tamaño 0603, 0402 o incluso más pequeños, el recubrimiento superficial es muy fino. Bajo la fricción y los impactos prolongados de las bandejas vibratorias tradicionales, los bordes y las esquinas de los componentes son propensos a astillarse, o los electrodos pueden resultar dañados.

Dificultad para identificar la polaridad y las caras delantera y trasera: Algunos condensadores y resistencias tienen características direccionales o de cara delantera y trasera. Resulta muy difícil para las cintas transportadoras mecánicas tradicionales lograr un volteo y un rechazo con una precisión del 100 % de las piezas mal orientadas.

Alto coste de cambio de formato y tiempo de ciclo prolongado: Cuando una línea de producción necesita pasar de fabricar componentes de tamaño 0805 a los de tamaño 0402, los recipientes vibratorios tradicionales requieren un reajuste a medida o un ajuste de las cintas transportadoras mecánicas, lo que lleva varios días y afecta gravemente a la flexibilidad de la producción.

2. Aplicación técnica del alimentador de bandejas flexibles en la carga de condensadores y resistencias

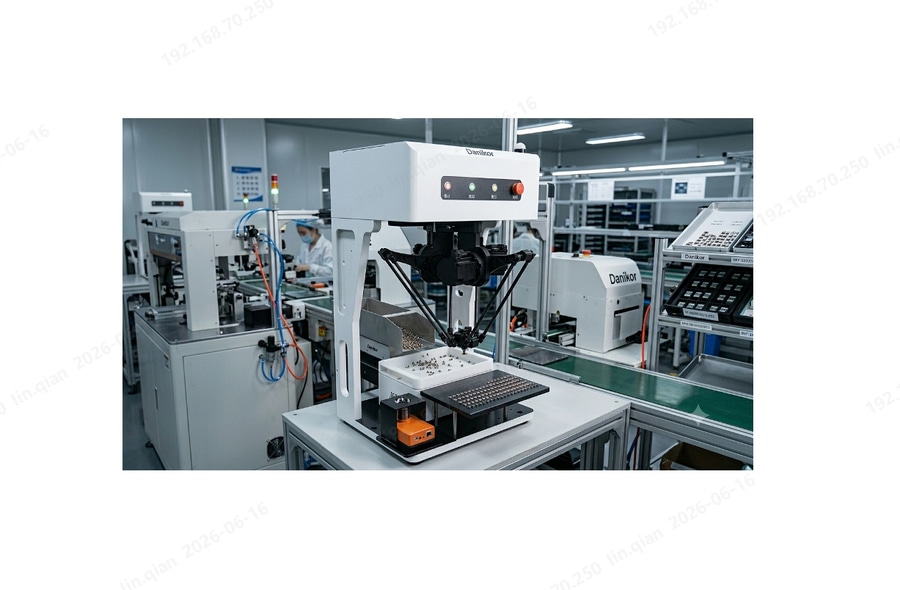

El alimentador de bandeja flexible es un sistema de carga inteligente de bucle cerrado compuesto por un alimentador vibratorio flexible, un sistema de visión y un robot paralelo. En comparación con los equipos de alimentación rígidos tradicionales, las ventajas fundamentales del alimentador de bandeja flexible residen en su «flexibilidad» extremadamente alta y su nivel de inteligencia.

Vibración flexible inteligente, que protege los condensadores y resistencias sensibles: durante el funcionamiento del alimentador de bandeja flexible, los condensadores y las resistencias se dispensan desde la tolva a la superficie del alimentador vibratorio flexible. Las funciones de búsqueda inteligente de frecuencia y estabilización inteligente de amplitud ajustan automáticamente la frecuencia y la amplitud de la vibración en función del peso de los condensadores y las resistencias. Accionados por suaves motores de bobina móvil, los componentes realizan un movimiento de traslación regular, se voltean o convergen hacia el centro de la superficie de la bandeja. Este método de vibración no destructivo garantiza que no se produzcan arañazos ni roturas en los condensadores SMD cerámicos, frágiles y de gran valor, a lo largo de todo el proceso de carga.

El camino para alcanzar una alta cadencia de carga de 70 uds./min: en la industria de la fabricación de productos electrónicos, la velocidad es fundamental. Gracias a una optimización extrema del software y el hardware, el alimentador de bandejas flexible ha logrado con éxito una alta cadencia de carga de 70 componentes por minuto. Con el apoyo de algoritmos de visión, la cámara realiza la captura de imágenes y el procesamiento de datos durante la carrera de retorno del robot. Además, el robot cuenta con un diseño de articulación de fibra de carbono ligero y de alta rigidez. Su peso propio extremadamente bajo hace que casi todo el par generado por el motor se convierta en aceleración del extremo del brazo, lo que se adapta perfectamente al ritmo de las máquinas de colocación de alta velocidad o de las líneas de prueba y embalaje.

Análisis del mecanismo de carga de bandejas de alta precisión (±0,1 mm): La carga de condensadores y resistencias en bandejas suele ser un paso previo a los procesos posteriores de soldadura láser, dosificación o embalaje, lo que exige una precisión posicional extremadamente alta. El alimentador flexible de bandejas está equipado con una cámara industrial capaz de capturar con claridad las características de los bordes de las resistencias, filtrando automáticamente las rebabas de los bordes y las interferencias del polvo. Mediante un segundo «fly» (captura de visión en movimiento), capta el desplazamiento central y la desviación angular del condensador, transmitiendo los datos en tiempo real al sistema de control. A continuación, el sistema realiza rápidamente una compensación dinámica del ángulo y la posición antes de que el robot coloque el componente.

En el contexto de la fabricación ajustada y la producción flexible, el alimentador de bandejas flexible, con su máxima protección de los componentes, su excelente compatibilidad y su perfecto equilibrio entre alta eficiencia y alta precisión, ha superado por completo los cuellos de botella de la carga tradicional de condensadores y resistencias. Gracias a la perfecta colaboración de sus tres componentes principales (alimentador flexible, sistema de visión y robot), que permiten alcanzar un alto ritmo de producción de 70 unidades/min y una colocación de bandejas de alta precisión de ±0,1 mm, se ha convertido en la opción estándar para muchos fabricantes líderes del sector electrónico.
