CLCC/CQFN: Envases cerámicos de alta fiabilidad para electrónica de gama alta

{{{sourceTextContent.subTitle}}}

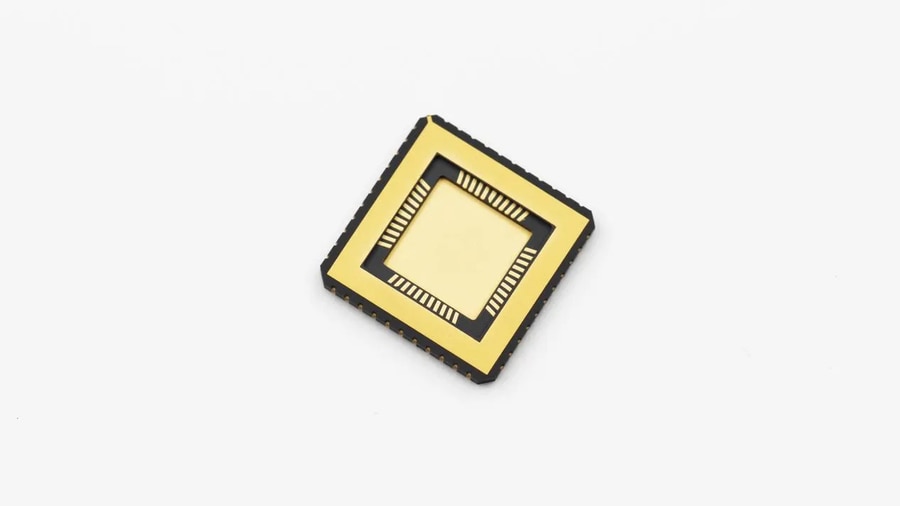

Envase cerámico CLCC

{{{sourceTextContent.description}}}

En la actualidad, cuando los amplificadores de potencia de las estaciones base de comunicaciones 5G se enfrentan a cuellos de botella en la disipación del calor, las unidades de control de accionamiento eléctrico de los nuevos vehículos energéticos deben funcionar de forma estable en entornos de alta temperatura (hasta 150℃ o más) y los equipos electrónicos de carga útil de los satélites deben soportar ciclos de temperatura extremos, la tecnología tradicional de envasado de plástico se enfrenta a retos de rendimiento sin precedentes. Precisamente en este contexto, los encapsulados cerámicos CLCC (Ceramic Leadless Chip Carrier) / CQFN (Ceramic Quad Flat No-leads), con su extraordinaria capacidad de disipación del calor y sus excelentes características de alta frecuencia, se están convirtiendo en la solución preferida para el diseño de sistemas electrónicos de gama alta.

Definiciones técnicas y características básicas

Tanto CLCC como CQFN pertenecen a los encapsulados de montaje superficial sin plomo de cuatro caras fabricados sobre un sustrato cerámico de alta conductividad térmica. Ambos se ensamblan mediante terminales de soldadura metalizados dispuestos en las cuatro caras. Sin embargo, sus diseños estructurales tienen enfoques diferentes, adaptados a distintos escenarios de aplicación.

El CLCC es un soporte de chip cerámico estandarizado con una cavidad. Su estructura está diseñada principalmente para proporcionar un entorno protector fiable y sellado para los chips internos, adecuado para el embalaje de circuitos integrados con requisitos extremadamente altos de estabilidad a largo plazo. Los chips pueden interconectarse a través de la unión de alambre de oro hacia arriba en la cavidad o a través de la unión flip-chip en la cavidad.

El CQFN es un tipo de encapsulado que, sin utilizar hilos conductores, integra una característica clave: una almohadilla de disipación de calor desnuda de gran superficie en la parte inferior. El objetivo de este diseño es establecer una vía de calor eficiente para los chips (especialmente los dispositivos de potencia), permitiéndoles mantener las ventajas del montaje por los cuatro lados a la vez que superan significativamente al CLCC estándar en cuanto a rendimiento de disipación térmica.

En comparación con los envases de plástico tradicionales, este tipo de envase presenta las siguientes características:

●Material cerámico de alta fiabilidad: Al utilizar óxido de aluminio (Al2O3) o nitruro de aluminio (AlN), son resistentes a las altas temperaturas, la corrosión y el envejecimiento, y permanecen estables en entornos extremos durante mucho tiempo.

●Diseño de cuatro caras sin plomo: Los pads están distribuidos en la parte inferior o alrededor, soportando SMT (Surface Mount Technology), diseño de PCB de alta densidad, y ocupando un espacio reducido.

excelente rendimiento eléctrico y disipación del calor: Los materiales cerámicos son aislantes por naturaleza y tienen una alta conductividad térmica, lo que disipa eficazmente el calor y garantiza el funcionamiento estable de los dispositivos de alta frecuencia y alta potencia.

proceso de fabricación de precisión: Formación de polvo, sinterización precisa, metalización superficial, tamaño uniforme, almohadillas planas, adecuadas para montaje superficial de alta precisión y soldadura.

alta fiabilidad: Las juntas de soldadura metalizadas están estrechamente unidas al sustrato cerámico, y pueden funcionar de forma estable durante mucho tiempo en entornos de alta temperatura, alta humedad y vibración.

varias estructuras de plomo: Soporta empaquetado de doble cara y cuádruple cara.

múltiples opciones de paso de cable: Disponible en 2,7 mm, 1,00 mm y 0,50 mm, para satisfacer diversos requisitos de diseño.
