Horno de sinterización a alta temperatura utilizado en las industrias metalúrgica y electrónica

{{{sourceTextContent.subTitle}}}

sello hermético de cerámica y metal

{{{sourceTextContent.description}}}

Cómo los pasamuros de alta tensión permiten una transmisión de energía fiable en los sistemas de láser excímero

En campos de fabricación de alta precisión, como la litografía de semiconductores, el procesamiento láser de paneles de pantalla y la escritura de rejillas de Bragg en fibra, los láseres de excímero se han convertido en equipos clave en numerosos procesos de fabricación avanzados debido a sus longitudes de onda ultravioleta profunda, su alta densidad de energía y sus capacidades de procesamiento preciso.

Los sistemas de láser excímero suelen emplear cámaras de descarga selladas, en las que la salida del láser se genera mediante la excitación por pulsos de alta tensión del gas de trabajo. Durante este proceso, la energía externa debe transmitirse de forma fiable a los electrodos internos de la cámara sin comprometer el entorno original de vacío sellado de la misma.

Sin embargo, mantener un rendimiento de vacío fiable a largo plazo al tiempo que se establecen conexiones eléctricas de alta tensión siempre ha supuesto un reto importante en el diseño de sistemas láser. Los pasamuros de alta tensión son componentes críticos que resuelven este problema, ya que combinan estructuras de aislamiento cerámico con tecnología de sellado metal-gas para permitir simultáneamente la transmisión de energía eléctrica y mantener el aislamiento al vacío.

I. El papel fundamental de los componentes de paso de alta tensión en los sistemas de láser de excímero

Durante el funcionamiento de los equipos de láser de excímero, debe mantenerse un entorno de trabajo estable en el interior de la cámara de descarga, al tiempo que es necesario transmitir la energía de alta tensión a través de la pared de la cámara hasta los electrodos internos.

Los métodos tradicionales de conexión eléctrica pueden enfrentarse a los siguientes retos en condiciones de alta tensión y vacío durante un funcionamiento prolongado:

• Escasa estabilidad del sellado al vacío: pueden producirse microfugas tras un funcionamiento prolongado, lo que compromete la estabilidad del entorno interno de la cavidad;

• Deterioro del rendimiento del aislamiento: los pulsos de alta tensión tienden a provocar arcos eléctricos y descargas parciales, lo que compromete la fiabilidad general del sistema;

• Tensión estructural inducida térmicamente: las fluctuaciones de temperatura durante el arranque y el apagado del equipo generan tensión térmica cíclica, lo que perjudica la estabilidad estructural de las interfaces;

• Contaminación por desgasificación: los materiales no diseñados específicamente para su uso en vacío liberarán contaminantes gaseosos, lo que degradará la limpieza de la cavidad y desestabilizará el sistema óptico.

Por consiguiente, los componentes de paso para sistemas de láser de excímero deben ofrecer simultáneamente una alta capacidad de aislamiento, una estanqueidad hermética superior, una estabilidad térmica fiable y un rendimiento de desgasificación ultrabajo.

II. La estructura compuesta de cerámica y metal cumple los requisitos de las aplicaciones de alto vacío a alta presión

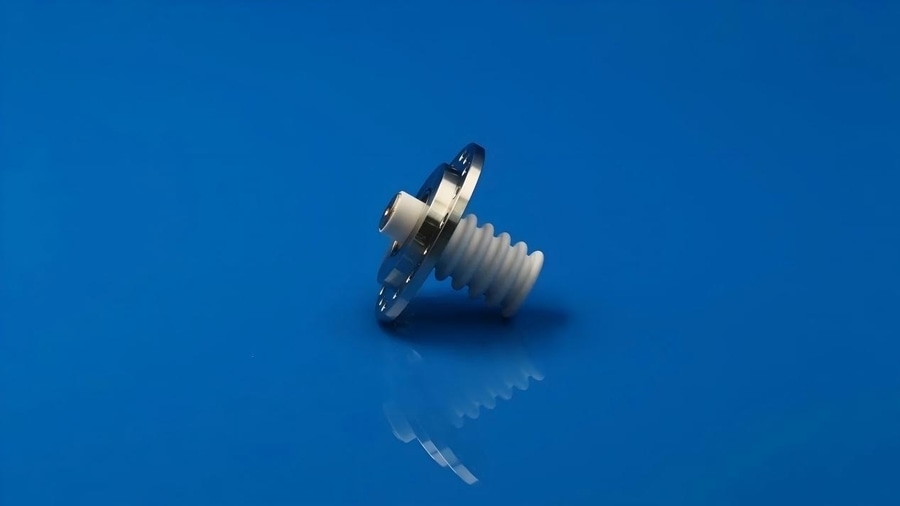

El pequeño paso de pared HV de INNOVACERA adopta una estructura de conexión sellada herméticamente con gas, compuesta por cerámica y metal. Mediante la combinación precisa de cerámica de alúmina al 95 % y diversos materiales metálicos, logra la transmisión a alta presión y el aislamiento al vacío.
