AlN frente a alúmina: ¿qué soporte cerámico es mejor para el encapsulado de diodos láser?

{{{sourceTextContent.subTitle}}}

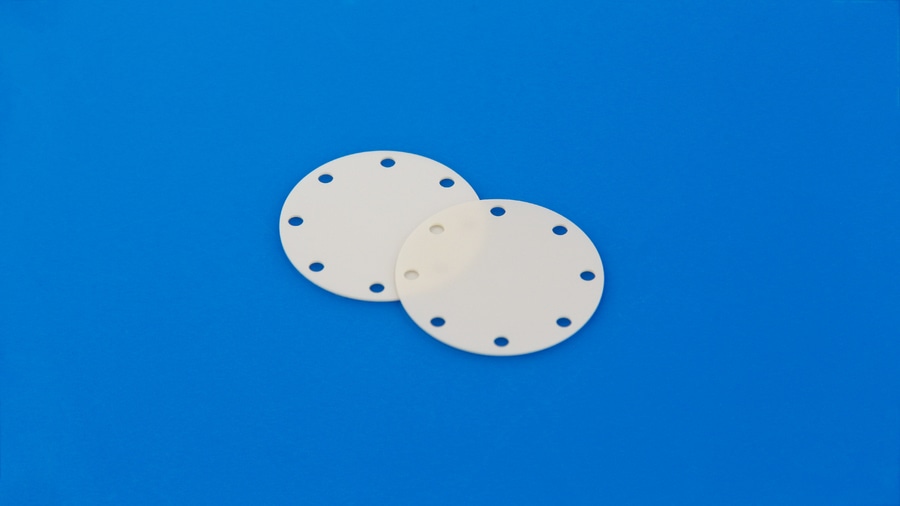

Diodo láser con soporte cerámico

{{{sourceTextContent.description}}}

Cuando los ingenieros comparan un soporte cerámico de AlN con uno de alúmina para el encapsulado de diodos láser, la conductividad térmica mucho mayor del AlN hace que parezca la opción obvia. En muchos encapsulados de alta potencia, eso es cierto. Pero no es toda la verdad.

La verdadera cuestión es qué parte del aumento de temperatura desde la unión del láser hasta la base del encapsulado se produce a través de la cerámica. En el caso de un láser de onda continua (CW) de alta potencia en un encapsulado compacto, el AlN suele justificar su mayor coste. En el caso de un dispositivo de potencia moderada con una base de encapsulado eficiente y un margen térmico suficiente, la alúmina puede funcionar igual de bien en la práctica.

En INNOVACERA, preferimos analizar el paquete completo antes de recomendar cualquiera de los dos materiales.

Por qué es importante el submontaje

El calor generado en la unión del láser sigue un recorrido corto pero complejo:

Unión del láser → chip del láser → fijación del chip → submontaje cerámico → TEC o base del paquete → disipador térmico

El sustrato se encuentra directamente debajo del chip láser, por lo que debe desempeñar varias funciones a la vez. Sujeta el chip, proporciona aislamiento eléctrico y distribuye el calor hacia la estructura más amplia del encapsulado. Su superficie también debe ser adecuada para los procesos de metalización, fijación del chip y unión por hilo del cliente.

Esto se vuelve más exigente a medida que los paquetes de láser se hacen más pequeños. Los láseres DFB de onda continua (CW) de alta potencia utilizados en las comunicaciones ópticas son un buen ejemplo. Deben mantener una salida y una longitud de onda estables mientras funcionan de forma continua dentro de un espacio limitado. Incluso cuando la temperatura del TEC está bien controlada, la unión del láser puede calentarse considerablemente más si la disipación del calor se ve restringida por la fijación del chip o el submontaje.

Aquí, (t) es el espesor de la cerámica, (k) es la conductividad térmica y (A) es el área efectiva de transferencia de calor.

Si las dimensiones son idénticas, una capa de AlN tiene aproximadamente entre una séptima y una décima parte de la resistencia térmica de la alúmina al 96 %. La mejora total del encapsulado será menor, ya que la fijación del chip y otras interfaces también aportan resistencia térmica, pero la diferencia sigue siendo significativa en un diseño con restricciones térmicas.

Dónde el AlN marca una diferencia real

El AlN suele ser la mejor opción cuando un láser funciona de forma continua a alta potencia y el calor debe pasar a través de un área reducida. En esta situación, la cerámica puede convertirse en una parte significativa de la resistencia térmica entre la unión y la base. Sustituir la alúmina por AlN permite que el calor llegue al TEC o a la base del encapsulado de forma más eficiente.

Esto resulta especialmente útil en paquetes compactos de láser DFB, en los que el diseño no permite simplemente añadir un disipador de calor más grande. El AlN también resulta útil en ensamblajes en los que el láser, el controlador u otros dispositivos activos se encuentran muy próximos entre sí. Una mejor disipación lateral del calor reduce los puntos calientes locales y limita la interacción térmica entre los componentes cercanos.

Los paquetes sensibles a la longitud de onda también pueden beneficiarse. Un TEC controla la temperatura en su propia superficie, no directamente en la unión del láser. Una menor resistencia térmica entre la unión y el TEC reduce la diferencia de temperatura entre ambos, lo que hace que la temperatura controlada del paquete sea más representativa de las condiciones reales de funcionamiento del láser.

El AlN tiene otra propiedad útil: su coeficiente de expansión térmica suele estar más cerca del de los materiales semiconductores comunes que el de la alúmina. Esto puede reducir la tensión en la estructura de fijación del chip durante el montaje y los ciclos térmicos. El beneficio real depende del material del chip, el sistema de soldadura, la temperatura de unión y el tamaño del componente, por lo que el coeficiente de expansión térmica (CTE) siempre debe tenerse en cuenta como parte del conjunto completo.

Cuándo sigue teniendo sentido utilizar alúmina

La alúmina sigue siendo una opción de ingeniería acertada para muchos paquetes de láser. Es eléctricamente aislante, mecánicamente estable, está ampliamente disponible y es más económica que el AlN.

Si el láser genera una cantidad moderada de calor y el encapsulado ya incluye una base metálica eficaz, es posible que la cerámica no sea el principal cuello de botella térmico. En ese caso, cambiar a AlN podría suponer un aumento de los costes sin producir una reducción significativa de la temperatura de unión.

La alúmina también resulta atractiva para la producción en serie cuando las pruebas térmicas confirman un margen de funcionamiento suficiente. No tiene mucho sentido especificar una cerámica de mayor rendimiento si el encapsulado existente ya cumple sus objetivos de temperatura y fiabilidad.

El grosor también es importante. Un submontado de alúmina más fino tiene una menor resistencia térmica a lo largo del espesor y puede ser adecuado para algunos diseños. Sin embargo, reducir el grosor puede afectar a la planitud, la rigidez, el rendimiento en la manipulación y la resistencia al agrietamiento. Por lo tanto, la comparación sensata debe realizarse entre dos diseños reales —como la alúmina fina y el AlN de espesor estándar— y no simplemente entre sus valores de conductividad a granel.

Las interfaces pueden ser tan importantes como la cerámica

Un buen submontaje de AlN no corregirá un proceso de montaje deficiente.

Los huecos o el espesor irregular en la capa de fijación del chip pueden crear puntos calientes locales directamente debajo del láser. Una planitud deficiente del soporte de montaje puede provocar una unión inconsistente o un contacto reducido con la base del encapsulado. Una capa de unión gruesa entre el soporte de montaje y el TEC puede añadir suficiente resistencia como para contrarrestar parte de la ventaja obtenida al utilizar AlN.

El acabado superficial también debe adaptarse al proceso posterior. Puede que se requiera una superficie pulida para un sistema de metalización, mientras que otro proceso dependa de un rango de rugosidad diferente para una adhesión fiable. Por lo tanto, el plano debe definir la planitud, el paralelismo y la rugosidad superficial de acuerdo con el método de montaje real, en lugar de utilizar valores innecesariamente estrictos.

Por eso no evaluamos un submontaje láser basándonos únicamente en la conductividad térmica. El tipo de cerámica, el espesor, el estado de la superficie y el proceso de unión influyen todos ellos en el paquete final.

La potencia eléctrica de entrada por sí sola no muestra la carga térmica completa. También se necesitan la potencia óptica de salida y la eficiencia del láser para estimar cuánta potencia se convierte en calor en el interior del paquete.

¿Qué material debería elegir?

Para un láser de onda continua (CW) de alta potencia en un paquete compacto, el AlN suele ser el mejor punto de partida. Su mayor conductividad térmica proporciona un mayor margen para controlar la temperatura de la unión, la estabilidad de la longitud de onda y el rendimiento a largo plazo.

Para un dispositivo de potencia moderada con una estructura de encapsulado eficiente, la alúmina puede cumplir los mismos requisitos funcionales a un coste menor.

INNOVACERA suministra sustratos cerámicos desnudos de AlN y alúmina con dimensiones, espesores y condiciones superficiales personalizados. Tras analizar el diseño del encapsulado y los requisitos de funcionamiento, podemos ayudarle a determinar si el AlN aportará una ventaja térmica útil o si la alúmina ya es suficiente para el diseño.

Los valores mostrados son propiedades representativas del material. Las especificaciones finales dependen del grado de la cerámica, la geometría, el método de procesamiento y los requisitos de inspección.
