¿Por qué elegir sustratos cerámicos de AlN para los módulos ópticos de 800G en los centros de datos de IA?

{{{sourceTextContent.subTitle}}}

Sustrato cerámico de nitruro de aluminio

{{{sourceTextContent.description}}}

A medida que sigue creciendo la demanda de interconexiones de alta velocidad en los centros de datos de IA, los módulos ópticos de 800G se han convertido en un tipo de producto clave en las redes de centros de datos de gran ancho de banda. En comparación con los módulos ópticos de generaciones anteriores y menor velocidad, los módulos de 800G deben admitir velocidades de transmisión de datos significativamente más altas en un espacio de encapsulado igualmente limitado, al tiempo que se enfrentan a mayores retos en cuanto al consumo de energía y la gestión térmica. Algunos productos comerciales ya consumen hasta diez vatios de potencia, aunque los niveles reales varían en función de la arquitectura del producto, la distancia de transmisión y la configuración de los componentes.

En cuanto al diseño de los módulos, el impacto del aumento de las velocidades de datos va más allá de la mera capacidad de procesamiento. Los láseres, los componentes optoelectrónicos, los chips controladores y los procesadores de señales deben integrarse a mayor densidad en espacios reducidos, lo que provoca una acumulación localizada de calor. Disipar eficazmente este calor, al tiempo que se mantiene el aislamiento eléctrico y la estabilidad estructural necesarios durante la refrigeración, se ha convertido en un reto fundamental en el diseño del encapsulado de los módulos ópticos de 800G.

Ante estos requisitos de diseño avanzados, los materiales del sustrato ya no se limitan a proporcionar soporte mecánico. También deben conducir el calor de manera eficiente, garantizar el aislamiento eléctrico y mantener una compatibilidad adecuada en cuanto a la expansión térmica. Las cerámicas de nitruro de aluminio (AlN) se caracterizan por una alta conductividad térmica, un rendimiento de aislamiento fiable y un coeficiente de expansión térmica relativamente bajo. Por este motivo, el AlN es ampliamente preferido como material de sustrato para el encapsulado electrónico y optoelectrónico de alto flujo térmico.

1. ¿Por qué es más crítica la capacidad de gestión térmica del sustrato para los módulos ópticos de 800G?

Los módulos ópticos de 800G deben realizar una conversión optoelectrónica y un procesamiento de señales de alta velocidad dentro de un factor de forma limitado, lo que requiere que el calor generado por los chips y otros componentes se transfiera de manera eficiente a través de la estructura del encapsulado hacia las vías de disipación térmica posteriores.

Si no se disipa eficazmente el calor localizado, se producirán gradientes de temperatura evidentes, lo que dificultará la estabilización de la temperatura del dispositivo. Además, los encapsulados optoelectrónicos adoptan un sistema multimaterial, que incluye chips semiconductores, marcos metálicos, materiales de conexión y sustratos cerámicos. Cuando la temperatura de funcionamiento fluctúa, la expansión térmica descoordinada entre estos diferentes materiales genera tensiones residuales en las interfaces de unión.

Esta es también una de las razones clave por las que el AlN está entrando gradualmente en la gama de materiales seleccionados para el encapsulado optoelectrónico de alta velocidad.

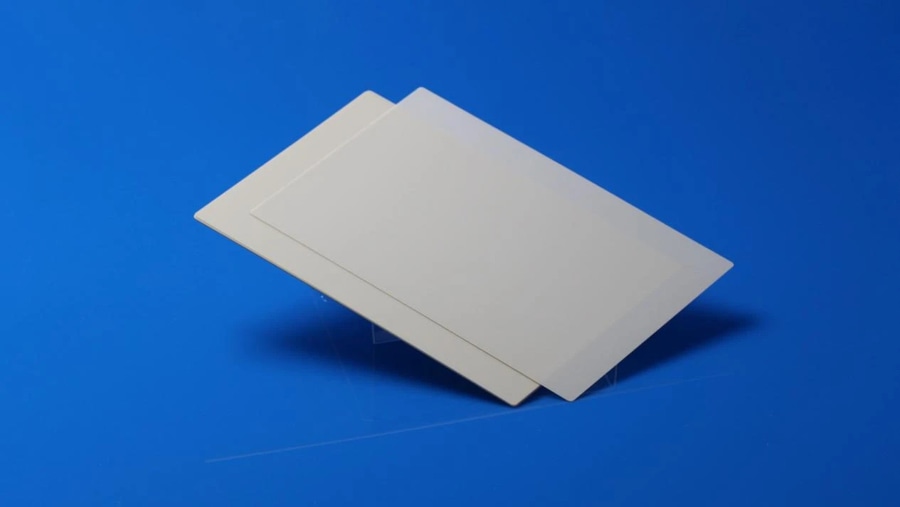

Sustratos de nitruro de aluminio (AlN)

2. ¿Por qué es adecuado el AlN como sustrato para dispositivos ópticos de alto flujo térmico?

En el caso de los módulos ópticos de 800G, el sustrato debe resolver dos cuestiones simultáneamente: en primer lugar, el calor generado por los chips y otros componentes generadores de calor debe transferirse rápidamente a la estructura de disipación térmica a través del sustrato; en segundo lugar, la estructura de encapsulado debe mantener el aislamiento eléctrico necesario. La ventaja de la cerámica de AlN radica en su capacidad para combinar estos dos requisitos: proporciona una alta conductividad térmica al tiempo que mantiene el aislamiento, estableciendo así una vía de disipación de calor relativamente directa para los dispositivos ópticos.

Además de la conductividad térmica y las propiedades de aislamiento, el coeficiente de dilatación térmica del AlN también lo hace adecuado para estructuras de encapsulado multimaterial. El interior de un módulo óptico suele contener chips semiconductores, capas metálicas, materiales de unión y sustratos cerámicos. Los diferentes materiales se dilatan a ritmos distintos ante los cambios de temperatura. El coeficiente de expansión térmica relativamente bajo del AlN ayuda a controlar el desajuste de expansión térmica entre los materiales y reduce la tensión de interfaz generada durante los ciclos térmicos. Sin embargo, la fiabilidad real del encapsulado sigue dependiendo de la combinación de materiales y del método de conexión de toda la estructura, y no puede determinarse únicamente por el material del sustrato.

Por lo tanto, a la hora de elegir un sustrato de AlN, no se debe prestar atención únicamente a «cuán alta es la conductividad térmica», sino más bien a confirmar la calidad del material, los valores garantizados de conductividad térmica y los métodos de ensayo, el coeficiente de expansión térmica, la precisión dimensional y el estado de la superficie, para garantizar que se ajustan al diseño específico del encapsulado. Para los equipos de I+D y de compras, estos parámetros determinan conjuntamente si el sustrato de AlN puede adaptarse realmente al proceso de encapsulado posterior, en lugar de que cuanto más alto sea un único indicador de rendimiento, mejor.

3. ¿Por qué no se puede confiar únicamente en la conductividad térmica a la hora de elegir un sustrato de AlN?

En el caso de los módulos ópticos de alta velocidad, la conductividad térmica es un parámetro importante, pero no es el único criterio para determinar si un sustrato de AlN es adecuado para un proyecto.

Una vez entradas las fases de verificación de muestras y producción en serie, la precisión geométrica y el estado de acabado superficial del sustrato también pueden afectar a la estabilidad del encapsulado. Por ejemplo, la desviación del espesor, la planitud o la deformación pueden afectar al montaje del chip y al contacto de la interfaz; la rugosidad de la superficie, los arañazos, las astillas y los contaminantes deben controlarse en combinación con técnicas específicas de unión, metalización u otros procesos posteriores.

En los proyectos de producción en serie, el hecho de que una sola muestra alcance altos indicadores de rendimiento no significa necesariamente que los lotes posteriores mantengan el mismo nivel. Que las propiedades del material, la precisión dimensional y la calidad del tratamiento superficial puedan mantenerse estables de forma constante es también un aspecto importante de la verificación en investigación y desarrollo, así como de la evaluación de proveedores.

4. ¿Qué espesor se debe elegir para el sustrato de AlN del módulo óptico de 800G?

No existe un «espesor óptimo del sustrato de AlN» uniforme para los módulos ópticos de 800G. El espesor real debe determinarse en función del tamaño del chip, el espacio de instalación, la ruta de conducción térmica, los requisitos de soporte mecánico y el proceso de encapsulado posterior.

Un sustrato de AlN más delgado puede acortar la ruta de conducción térmica en la dirección del espesor y favorece el diseño de estructuras de encapsulado compactas. Sin embargo, también es necesario tener en cuenta la resistencia mecánica, los daños durante el procesamiento y los riesgos de deformación.

Aumentar el espesor del sustrato puede mejorar la rigidez estructural hasta cierto punto, pero también modificará la ruta de conducción térmica y el espacio de encapsulado. Por lo tanto, espesores como 0,25 mm, 0,38 mm, 0,635 mm y 1,0 mm pueden considerarse especificaciones candidatas para proyectos específicos, y no debe definirse de forma simplista que un único espesor sea adecuado para todos los módulos ópticos de 800G.

Un método de selección más razonable consiste en aclarar primero la estructura de encapsulado y los requisitos de diseño térmico, para luego determinar el tamaño, el espesor, la tolerancia, la planitud y el estado de la superficie del sustrato de AlN.

5. Suministro de sustratos cerámicos de AlN de INNOVACERA

INNOVACERA puede suministrar sustratos de nitruro de aluminio (AlN) para módulos ópticos de alta velocidad, encapsulado fotónico y dispositivos electrónicos relacionados. Estos sustratos están disponibles en diversos tamaños y espesores, con opciones de acabado superficial según los requisitos de la aplicación.

Si está seleccionando sustratos para módulos ópticos de 800G u otros proyectos de encapsulado fotónico de alta velocidad, facilite parámetros como el tamaño del sustrato, el espesor deseado, los requisitos de gestión térmica, la planitud y las técnicas de procesamiento posteriores. INNOVACERA puede ayudarle a encontrar las especificaciones adecuadas para los sustratos cerámicos de AlN en función de las necesidades específicas de la aplicación, y proporcionarle muestras y asistencia personalizada para el procesamiento. Para más información, póngase en contacto con [email protected].
