CSOP: Encapsulado cerámico hermético para aplicaciones SMT estables y fiables

{{{sourceTextContent.subTitle}}}

envase semiconductor cerámico

{{{sourceTextContent.description}}}

En los equipos semiconductores, los sistemas de control industrial y los sistemas electrónicos de alta fiabilidad, el envase no sólo proporciona conexiones eléctricas, sino que también afecta directamente a la estabilidad a largo plazo del dispositivo en entornos de alta temperatura, vacío u otros entornos exigentes. Aunque el encapsulado de plástico tradicional para SOP es económico y rápido de fabricar, es susceptible al envejecimiento, las fugas o la degradación del rendimiento en condiciones de alta humedad, alta temperatura y funcionamiento a largo plazo.
Por el contrario, los envases cerámicos presentan ventajas inherentes en términos de estanqueidad al aire, estabilidad del material y vida útil. Entre ellos, Ceramic Small Outline Package (CSOP) es un tipo de encapsulado cerámico que combina técnicas de fabricación maduras con requisitos de montaje en superficie. Integra la alta estabilidad de los materiales cerámicos con el factor de forma compacto del SOP (Surface Mount Package), y se utiliza ampliamente en sistemas electrónicos con altos requisitos de fiabilidad y estabilidad de procesos.

01 ¿Qué es una carcasa tubular cerámica CSOP?

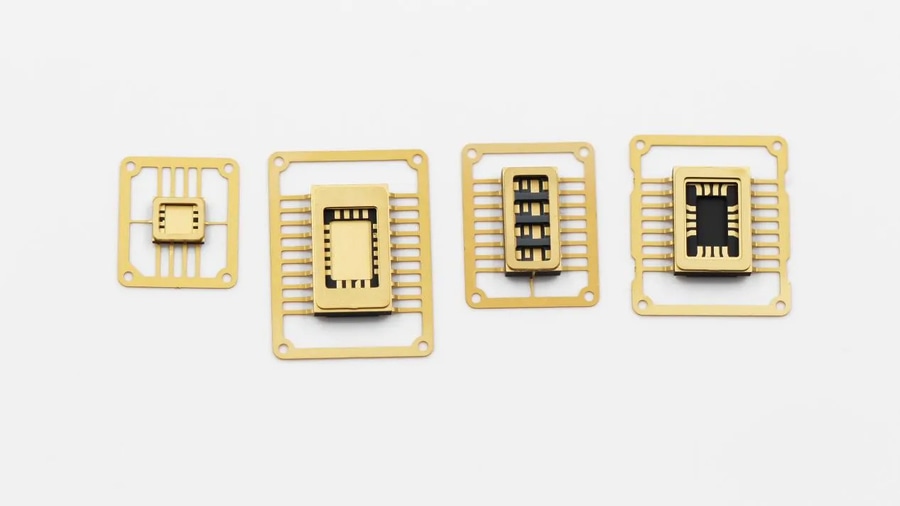

CSOP es una carcasa cerámica sellada con gas desarrollada sobre la base de la estructura Small Outline Package (SOP).
Sus características típicas incluyen:
- Utilización de cerámica de alúmina o nitruro de aluminio como material matriz.
- Clavijas de dos caras o almohadillas metalizadas para montaje SMT.
- Puede formarse una cavidad sellada interna, que se utiliza para el montaje de chips y la unión de conductores.
- Proporciona un sellado hermético al gas mediante el uso de tapones cerámicos o tapones metálicos.
Al tiempo que mantiene el factor de forma familiar y el proceso de fabricación maduro del embalaje SOP, el CSOP adopta materiales cerámicos para mejorar su estabilidad a altas temperaturas y su fiabilidad a largo plazo. Puede proteger el rendimiento y la vida útil del chip en entornos adversos como la humedad, la temperatura o el vacío. Además, su diseño compatible con orificios pasantes flexibiliza el proceso de producción, permite el montaje SMT automatizado y facilita la reparación y el mantenimiento del sistema.

02 La posición de CSOP en el sistema de carcasas de tubos cerámicos
En toda la línea de productos de carcasas de tubos cerámicos, CSOP no aspira a la mayor densidad de patillas ni al menor tamaño de encapsulado. En su lugar, sirve como solución básica y fiable, proporcionando un soporte estable para equipos semiconductores, módulos de control industrial y sistemas electrónicos aeroespaciales.
En comparación con formas como CLCC y CQFN, que no tienen patillas o son de alta densidad, CSOP pone mayor énfasis en las siguientes características:
- Estructura madura, con suficiente verificación de aplicación a largo plazo.
- Más amigable para el diseño de PCB y los procesos de soldadura.
- Tiene mejor tolerancia a los ciclos térmicos y a las tensiones mecánicas.
- Más fácil de detectar, reparar y mantener a nivel de sistema.
Por lo tanto, el CSOP suele elegirse para sistemas que hacen hincapié en el rendimiento fiable y la fiabilidad a largo plazo, en lugar de limitarse a perseguir los límites del tamaño del encapsulado o el número de patillas.

03 Campos de aplicación típicos
Los tubos cerámicos CSOP se utilizan habitualmente en los siguientes ámbitos de aplicación:
- Equipos de fabricación y ensayo de semiconductores: Sensores y módulos de control para su uso en entornos de alta temperatura, vacío o limpios, garantizando un rendimiento estable del dispositivo.
- Sistemas industriales de control y detección: En entornos complejos como los de temperatura, humedad o vibración, proporcionan protección hermética y estabilidad térmica, alargando así la vida útil de los módulos.
- Equipos electrónicos aeroespaciales y de alta fiabilidad: Capaces de soportar fluctuaciones de temperatura, cambios de humedad y choques de vibración, garantizando la fiabilidad a largo plazo de los componentes críticos.
- Embalaje para chips analógicos, de alimentación y de funciones dedicadas: Ofrece alta estabilidad y protección hermética, reduce la deriva de temperatura y el ruido, adecuado para equipos industriales, médicos y de investigación.
En las aplicaciones mencionadas, la estabilidad y fiabilidad a largo plazo del CSOP suelen ser más cruciales que su tamaño o el número de patillas.

Basándose en los maduros procesos de moldeado y metalización de cerámica de Innovacera, nuestro paquete CSOP admite diversas opciones de personalización: El tamaño y el número de pines pueden personalizarse según los requisitos del cliente. El material cerámico puede ser alúmina o nitruro de aluminio. Los esquemas de metalización y recubrimiento superficial son flexibles. La cubierta puede ser cerámica o metálica para una protección hermética completa.
