Cómo los sustratos dieléctricos de cerámica de alúmina mejoran la fiabilidad de los equipos de plasma para semiconductores

{{{sourceTextContent.subTitle}}}

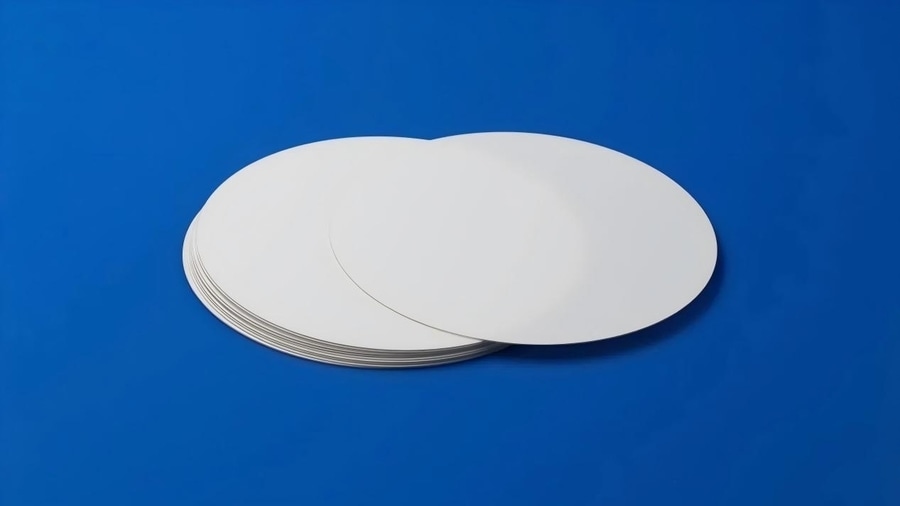

Oblea cerámica de alúmina de alta pureza

{{{sourceTextContent.description}}}

A medida que los procesos de fabricación de semiconductores evolucionan hacia una mayor precisión e integración, los equipos utilizados para el grabado, la deposición de películas finas, la limpieza por plasma y otros procedimientos se ven sometidos a exigencias cada vez mayores en cuanto a un funcionamiento estable a largo plazo.

Los componentes dieléctricos cerámicos instalados en los equipos de plasma para semiconductores funcionan de forma continua en entornos de vacío, alta temperatura, campos eléctricos de radiofrecuencia (RF) de alta frecuencia y plasma reactivo, y deben cumplir simultáneamente múltiples criterios: rendimiento de aislamiento eléctrico, estabilidad estructural, resistencia a la corrosión y montaje preciso.

Aunque los materiales de los sustratos no participan directamente en el procesamiento de las obleas, sus propiedades materiales, la precisión de mecanizado y la uniformidad de los lotes influirán en la distribución interna del campo eléctrico, la estabilidad del plasma y el control de la contaminación de la cámara.

Por lo tanto, los sustratos dieléctricos de cerámica de alúmina de alta fiabilidad son componentes aislantes básicos indispensables para los equipos de grabado, deposición y vacío de semiconductores.

I. ¿A qué retos se enfrentan los sustratos dieléctricos en los equipos de plasma para semiconductores?

En los equipos de grabado, CVD y PVD, los sustratos dieléctricos de cerámica de óxido de aluminio se utilizan habitualmente en estructuras de aislamiento de RF, componentes de aislamiento de electrodos y piezas de soporte de la cámara de vacío.

Debido a la complejidad del entorno de trabajo, el sustrato debe soportar una exposición prolongada a condiciones eléctricas, térmicas y químicas combinadas.

Por lo tanto, los sustratos dieléctricos de cerámica de alúmina para equipos de semiconductores no solo deben cumplir los requisitos básicos de rendimiento del material, sino que también requieren una especial atención al control dimensional, la calidad de la superficie y la uniformidad de los lotes.

II. Por qué la cerámica de alúmina es adecuada como material dieléctrico para equipos de plasma

La cerámica de alúmina (Al₂O₃) es un material cerámico de ingeniería muy consolidado y ampliamente utilizado en equipos de semiconductores. Se caracteriza por un rendimiento equilibrado y completo, más que por indicadores individuales sobresalientes, lo que proporciona una excelente integración entre aislamiento eléctrico, resistencia mecánica, estabilidad térmica y consistencia en el procesamiento.

1. Rendimiento de aislamiento eléctrico estable

Los equipos de plasma generan y regulan el plasma mediante fuentes de alimentación de radiofrecuencia (RF), por lo que los materiales dieléctricos deben mantener un rendimiento aislante estable a largo plazo para evitar fallos de funcionamiento derivados de fluctuaciones en las características eléctricas.

La cerámica de alúmina presenta una alta resistividad volumétrica y propiedades dieléctricas constantes, lo que la hace ideal para el aislamiento y las estructuras de soporte dentro de los conjuntos de RF.

2. Excelente estabilidad dimensional a altas temperaturas

Las cámaras de los equipos de semiconductores están sometidas a condiciones de funcionamiento prolongadas a altas temperaturas, además de a frecuentes arranques y paradas que provocan fluctuaciones de temperatura.

Las cerámicas de alúmina poseen una elevada resistencia mecánica y una excelente estabilidad térmica, lo que reduce el riesgo de deformación y agrietamiento durante ciclos térmicos prolongados.

3. Resistencia al entorno de plasma

En entornos de plasma basados en flúor, oxígeno y elementos similares, los materiales de los equipos están sujetos a una erosión continua.

La cerámica de alúmina de alta densidad puede reducir el desgaste superficial del material y mejorar la estabilidad operativa a largo plazo de la cámara, minimizando la liberación de impurezas mediante niveles de pureza controlados y una calidad de procesamiento óptima.
