Cajas de embalaje cerámicas de alúmina de alta precisión: Embalaje de alta fiabilidad para dispositivos electrónicos de gama alta

{{{sourceTextContent.subTitle}}}

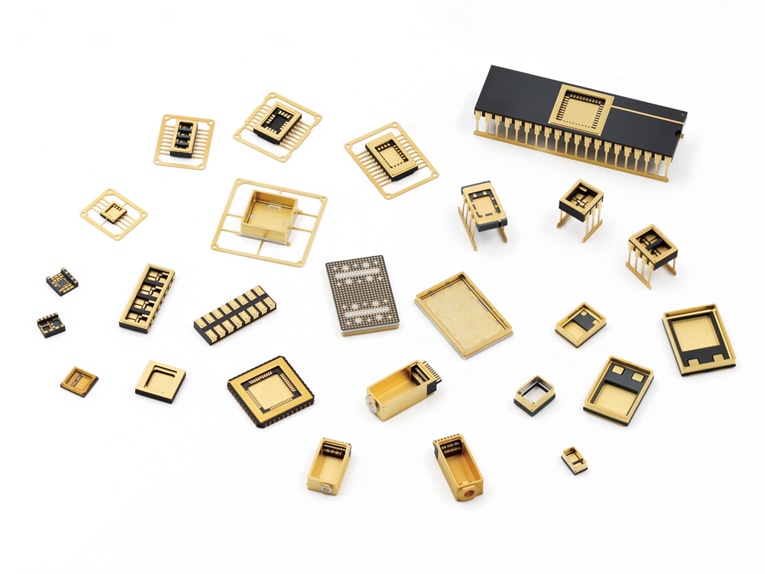

Envases de cerámica de alúmina

{{{sourceTextContent.description}}}

En la era de la rápida evolución hacia la integración de alta densidad, la salida de alta potencia y el diseño miniaturizado en la tecnología electrónica, las carcasas de embalaje sirven como "núcleo protector" y "portador de rendimiento" de los dispositivos electrónicos. La calidad de estos componentes ejerce una influencia decisiva en la estabilidad operativa, la vida útil y la adaptabilidad a las aplicaciones de los dispositivos electrónicos correspondientes. Puede considerarse como uno de los indicadores clave que dominan el rendimiento global y la fiabilidad de servicio de los dispositivos. Especialmente en campos estratégicos básicos como los circuitos integrados, las comunicaciones ópticas, los dispositivos de microondas y la electrónica del automóvil, los requisitos de rendimiento de las cajas de embalaje son cada vez más rigurosos y exigentes. Indicadores específicos como la hermeticidad, el aislamiento eléctrico, la eficacia de la disipación térmica, la capacidad antiinterferente electromagnética y la precisión del procesamiento dimensional están sujetos a normas técnicas más estrictas. Los envolventes cerámicos de alúmina de alta precisión, gracias a sus excelentes propiedades inherentes, sus procesos de fabricación maduros y controlables y sus series de productos diversificadas y completas, se han convertido gradualmente en la mejor opción para satisfacer los requisitos de envasado avanzado de los dispositivos electrónicos de gama alta. Estas ventajas les permiten proporcionar un soporte de embalaje estable y fiable para componentes electrónicos de vanguardia, inyectando así un impulso continuo al desarrollo sostenible y de alta calidad de la industria de la información electrónica.https://www.innovacera.com/news/high-precision-alumina-ceramic-packaging-enclosures-unlocking-high-reliability-packaging-for-high-end-electronic-devices.html

1. Propiedades de los materiales básicos: Las múltiples ventajas impulsan la mejora de los envases

Los envases de cerámica de alúmina de alta precisión utilizan cerámica de alúmina de gran pureza como material del sustrato central. Durante el proceso de preparación, estos sustratos se producen mediante una proporción estricta y precisa de los ingredientes, así como mediante procedimientos especializados de sinterización a alta temperatura. Estos avanzados métodos de preparación contribuyen a formar una microestructura interna muy densa y uniformemente distribuida. Como resultado, el producto final integra una variedad de propiedades integrales superiores que abarcan aspectos de rendimiento eléctrico, mecánico y térmico.

Aislamiento eléctrico superior: La fracción másica de alúmina en el sustrato cerámico se controla dentro del intervalo del 92% al 93%. A una temperatura ambiente estándar de 20℃, la resistividad volumétrica del material puede alcanzar hasta 10¹⁴ Ω-cm. Incluso cuando se expone a un entorno de alta temperatura de 300℃, sigue manteniendo un nivel de aislamiento estable de 10¹⁰ Ω-cm. Cuando la temperatura sube a 500℃, la resistividad volumétrica se mantiene entre 10⁸ y 10⁹ Ω-cm. Un rendimiento de aislamiento tan excelente y estable puede aislar eficazmente las interferencias electromagnéticas externas. También puede prevenir los riesgos de cortocircuito interno del sistema de circuitos. Esto proporciona una protección eléctrica fiable y duradera para los componentes funcionales centrales, como los chips de circuitos integrados. Por lo tanto, este material es especialmente adecuado para los requisitos de embalaje de dispositivos electrónicos de alta frecuencia y alto voltaje.

Excelente resistencia mecánica: La resistencia a la flexión del sustrato cerámico de alúmina puede mantenerse de forma estable en 400 MPa. Presenta una excelente resistencia al impacto mecánico y a las cargas de vibración periódicas. Esto permite que la estructura del embalaje soporte eficazmente las diversas fuerzas externas que se producen durante el transporte, el montaje y el servicio real del dispositivo. Puede reducir significativamente la probabilidad de deformación estructural o daños por fractura. Al mismo tiempo, el material en sí tiene una dureza extremadamente alta y una excelente resistencia al desgaste. Estas características ayudan a mantener la integridad estructural de la carcasa del embalaje durante un largo periodo de servicio. También prolongan eficazmente la vida útil de todo el dispositivo electrónico.

Disipación eficaz del calor y estabilidad térmica: La conductividad térmica del sustrato cerámico puede alcanzar de 18 a 20 W/(m-K). Esta conductividad térmica permite una conducción y disipación rápidas y eficaces del calor generado por el chip durante el funcionamiento continuo. Puede evitar eficazmente la degradación del rendimiento o la reducción de la vida útil causadas por el sobrecalentamiento local dentro del dispositivo. El coeficiente de expansión térmica del material se regula y controla con precisión. Dentro de la gama de temperaturas de 40℃ a 400℃, su coeficiente de expansión térmica es de 6,7 a 7×10-⁶/℃. Dentro del rango de temperaturas de 400℃ a 800℃, el coeficiente de expansión térmica es de 6,9 a 7,2×10-⁶/℃. Este valor se ajusta perfectamente a las características de expansión térmica de los chips, los cables metálicos y otros componentes conectados. Este alto grado de adaptación puede reducir eficazmente la concentración de tensión térmica generada durante los ciclos repetidos de alta y baja temperatura. También reduce en gran medida el riesgo de agrietamiento o fallo de separación de la interfaz de la estructura de embalaje.

Rendimiento dieléctrico estable: Bajo la frecuencia de prueba de 1 MHz, la constante dieléctrica del material se mantiene entre 9 y 10. El valor de la tangente de pérdida dieléctrica es de sólo 4×10-⁴. Estas excelentes propiedades dieléctricas pueden reducir eficazmente la pérdida de energía y la atenuación de la señal durante la transmisión de señales de alta velocidad. Pueden garantizar plenamente la calidad de la comunicación y la estricta integridad de la señal de los dispositivos de alta frecuencia. Por lo tanto, este material puede adaptarse bien a los escenarios de transmisión de señales de alta velocidad, incluyendo la comunicación por microondas, la comunicación óptica y otros campos relacionados.

2. Proceso de fabricación de precisión: Control de calidad y precisión en todo el proceso

El excelente rendimiento de las envolventes cerámicas de alúmina se debe a una fabricación precisa y a un estricto control de calidad durante todo el proceso. El proceso de producción abarca múltiples procesos básicos, cada uno de los cuales logra un control de alta precisión.

Procesos de producción básicos: Desde la fundición en cinta, el troquelado, el taladrado, el llenado de agujeros y la serigrafía, hasta la apertura de cavidades, el laminado, el prensado, el corte y la sinterización, pasando por la metalización, el niquelado, el montaje y la soldadura fuerte y el chapado en oro, se forma una completa cadena de producción independiente. Todos los procesos están estrechamente relacionados entre sí, lo que garantiza la estabilidad de la estructura y el rendimiento del producto mediante equipos profesionales y experiencia técnica.

Control de precisión dimensional: Las dimensiones externas oscilan entre 2 mm y 100 mm. La tolerancia de las dimensiones comunes (5 mm~75 mm) se controla con precisión hasta el ±1%, y la tolerancia de las dimensiones especialmente personalizadas puede controlarse dentro del ±0,6%. En cuanto al grosor, los productos convencionales son de 0,8 mm~4,0 mm con una tolerancia de ±3%, mientras que los productos finos especiales pueden ser tan finos como 0,4 mm con una tolerancia de sólo ±2%. El grosor mínimo de una sola capa es de 0,1 mm con una tolerancia de ±0,01 mm.

Precisión de procesamiento de la estructura interna: El diámetro mínimo de los orificios puede alcanzar los 0,08 mm con una tolerancia de ±0,01 mm, y la tolerancia de los diámetros de orificio convencionales (0,13 mm~0,42 mm) también se mantiene en ±0,01 mm. La separación entre orificios y la distancia del orificio al borde siguen estrictamente la norma mínima de 3 veces el diámetro del orificio para garantizar la estabilidad estructural. La desviación de la posición de la vía no supera ±0,015 mm para garantizar una conexión precisa del circuito.

Estándares del proceso de metalización: La anchura mínima de línea puede alcanzar 0,05 mm con una tolerancia de ±10%, y la separación mínima entre líneas es de 0,05 mm con una tolerancia de ±0,01 mm. La capa metálica se trata con niquelado, chapado en oro y otros procesos, presentando un grosor uniforme, excelente conductividad y resistencia a la oxidación, satisfaciendo las necesidades de soldadura y uso a largo plazo de los dispositivos.

3. Diversas series de productos: Adaptación precisa a las necesidades de múltiples escenarios

Los envolventes cerámicos de alúmina forman una serie completa de productos que cubren diferentes escenarios de aplicación, incluyendo cinco tipos principales. Cada serie de productos está optimizada para necesidades específicas, adaptándose al embalaje de diversos dispositivos electrónicos.

Encapsulado cerámico de contorno pequeño (CSOP): Adopta una estructura miniaturizada y conductores en forma de ala, con poca tensión y gran resistencia a los impactos mecánicos. Admite múltiples pasos de conductores, como 1,27 mm, 1,00 mm y 0,80 mm, con un número de conductores que oscila entre 4 y 56. El tamaño de la cavidad y las dimensiones externas pueden ser diferentes. El tamaño de la cavidad y las dimensiones externas pueden personalizarse con flexibilidad, y se utiliza ampliamente en el embalaje de diversos circuitos integrados de alta fiabilidad y componentes de precisión, especialmente adecuados para situaciones que requieren tanto volumen como estabilidad.

Encapsulado cerámico de contorno pequeño (CSOP)

Encapsulado cerámico de potencia de montaje superficial (SMD): Presenta una gran capacidad de conducción de corriente, con un disipador de calor de gran superficie en la zona de unión del chip y un excelente rendimiento de disipación del calor. El número de conductores es de 2~3, y el tamaño de la cavidad oscila entre 2,60mm×2,60mm y 10,00mm×9,60mm. Es una opción de embalaje ideal para dispositivos de microondas, osciladores de cristal y dispositivos de oscilación de cristal, adaptándose a las necesidades de disipación de calor y rendimiento de los dispositivos de alta potencia.

Encapsulado cerámico de potencia de montaje superficial (SMD)

Encapsulado cerámico doble en línea (CDIP): Adopta un diseño de doble conductor en línea, con un número de conductores de 4 a 40 y pasos de 0,8 mm, 2,54 mm y otras especificaciones. Las formas de sellado incluyen sellado plano y sellado de estaño dorado. Es adecuado para el embalaje de diversos circuitos integrados, optoacopladores, MEMS y otros productos con bajos requisitos en cuanto al número de conductores y la densidad de montaje, y se caracteriza por su cómoda instalación y su gran compatibilidad.

Chip Carrier Cerámico sin Plomo/Empaquetado Plano Cuádruple sin Plomo (CLCC/CQFN): Presenta unos parámetros parásitos reducidos y un volumen compacto, y admite estructuras de salida de dos y cuatro caras. Los pasos de los conductores pueden ser de 1,27 mm, 1,00 mm, 0,50 mm, etc., con un número de conductores que oscila entre 4 y 48. Se adapta a las aplicaciones de alta densidad. Se adapta a las necesidades de montaje en superficie de alta densidad de VLSI, ASIC, ECL y otros circuitos, ampliamente utilizados en dispositivos de circuitos de alta integración.

Chip Portador Cerámico sin Plomo/Empaquetado Plano Cuádruple sin Plomo (CLCC/CQFN)

Encapsulado para dispositivos de comunicación óptica (ROSA/TOSA): Específicamente diseñado para el campo de la comunicación óptica, se caracteriza por su alta hermeticidad y fiabilidad, y puede satisfacer los requisitos de múltiples índices de aplicación desde 10GHz hasta 400GHz. Es adecuado para diversos dispositivos optoelectrónicos de transmisión, dispositivos de recepción, módulos de conmutación óptica y láseres de alta potencia, proporcionando una garantía básica para la transmisión estable de comunicaciones ópticas.

Paquete de dispositivos de comunicación óptica (ROSA/TOSA)

4. Amplios campos de aplicación: Potenciando el desarrollo de alta calidad de la industria electrónica

Gracias a sus múltiples ventajas, las cajas de embalaje de cerámica de alúmina se han integrado profundamente en diversos campos industriales básicos, convirtiéndose en un componente clave indispensable de los dispositivos electrónicos de gama alta.

En el campo del control industrial, estos componentes de embalaje de alto rendimiento son muy adecuados para el montaje y la protección de diversos circuitos integrados y componentes funcionales de precisión, ya que pueden mantener un rendimiento de trabajo altamente estable en entornos de aplicación industrial complejos y duros, mientras que su extraordinaria capacidad antiinterferente puede garantizar eficazmente el funcionamiento continuo y estable a largo plazo de equipos industriales clave; en el campo de la electrónica del automóvil, estos productos de embalaje poseen una excelente resistencia a los choques repetidos de alta y baja temperatura y a las cargas de vibración mecánica severas, lo que les permite mantener la integridad estructural y la estabilidad funcional en condiciones de trabajo severas en vehículos, y en consecuencia, pueden proporcionar una protección de embalaje segura, estable y altamente fiable para chips montados en vehículos, sensores de alta precisión y otros componentes electrónicos básicos. En el campo de las comunicaciones ópticas, los envases ROSA/TOSA soportan transmisiones de alta velocidad, ayudando a mejorar la tecnología de las comunicaciones ópticas. En campos como los dispositivos de microondas y los osciladores de cristal, la eficaz disipación del calor y el rendimiento conductivo de los productos de la serie SMD garantizan el rendimiento estable de los dispositivos.

Con la continua popularización de tecnologías como el 5G, la inteligencia artificial y el Internet de las cosas, los dispositivos electrónicos tendrán requisitos cada vez más altos para el rendimiento de las carcasas de embalaje. Los envolventes cerámicos de alúmina seguirán superando los límites de rendimiento de la miniaturización, la alta disipación de calor y la alta hermeticidad mediante la optimización de la fórmula del material, la mejora del proceso y la innovación estructural, proporcionando un mayor apoyo al desarrollo innovador de la industria de la información electrónica, ayudando a que más dispositivos electrónicos de gama alta logren mejorar el rendimiento y ampliar el escenario. Si desea más información, póngase en contacto con [email protected].
