Mandril de vacío cerámico microporoso para la fabricación de semiconductores: diseño híbrido de cerámica y metal

{{{sourceTextContent.subTitle}}}

Mordaza de vacío de cerámica microporosa

{{{sourceTextContent.description}}}

En los ámbitos de los semiconductores, la óptica y la fabricación de componentes electrónicos de alta precisión, la sujeción estable de las piezas y su traslado sin daños siempre han sido pasos críticos del proceso. A medida que la precisión de los procesos sigue mejorando, las limitaciones de las ventosas de vacío tradicionales de metal poroso en cuanto a uniformidad, limpieza y estabilidad a largo plazo se han hecho cada vez más evidentes, lo que ha impulsado el desarrollo y la aplicación de una nueva generación de ventosas de vacío microporosas compuestas de cerámica y metal.

Este tipo de ventosa de vacío suele utilizar cerámica microporosa de alto rendimiento como capa funcional de adsorción, integrada con una estructura base de brida metálica en un diseño unificado para lograr una optimización sinérgica del rendimiento y la resistencia estructural.

01 El papel clave de la superficie de adsorción de cerámica microporosa

En la cara frontal de adsorción, el producto emplea materiales cerámicos microporosos de alúmina (Al₂O₃) o carburo de silicio (SiC) de alta pureza, que se sinterizan con precisión para formar una estructura microporosa distribuida de manera uniforme. Esta estructura permite:

• Una distribución uniforme de la presión de vacío, evitando la concentración localizada de tensiones

• Un soporte de adsorción estable y sin arañazos para obleas, vidrio y materiales de película fina

• Una elevada limpieza superficial, lo que reduce el riesgo de contaminación por partículas

En comparación con los materiales metálicos porosos tradicionales, las cerámicas microporosas ofrecen un rendimiento superior en cuanto a la uniformidad del tamaño de los poros y la estabilidad de la superficie. No obstante, aún es necesario lograr la optimización mediante el diseño del sistema en diferentes condiciones de proceso y entornos de aplicación.

Discos de cerámica microporosa de carburo de silicio

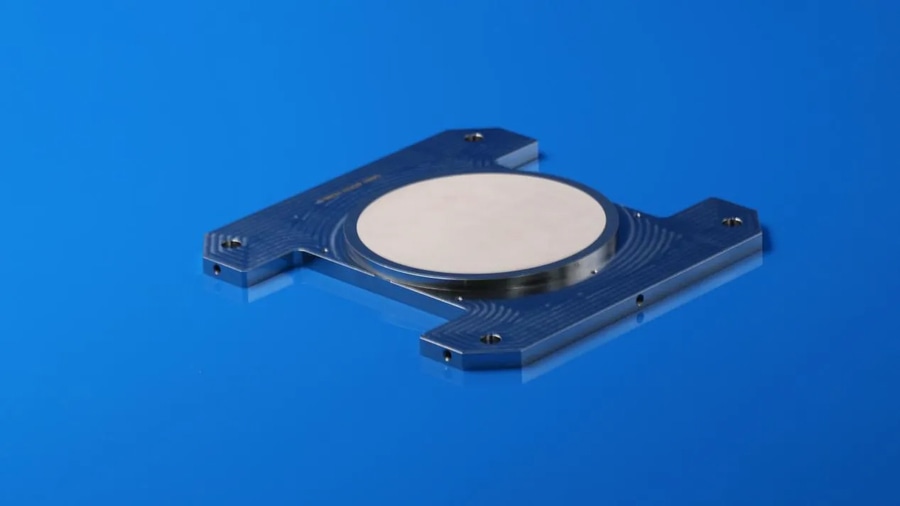

02 Diseño de refuerzo estructural de la base de brida metálica

En el diseño estructural, la capa de cerámica microporosa se une a la base de brida metálica mediante tecnología de sellado por soldadura fuerte al alto vacío, formando una unidad integrada de adsorción al vacío. El componente metálico cumple las siguientes funciones:

• Proporcionar una elevada resistencia mecánica y resistencia al impacto

• Mejorar la compatibilidad general de la instalación y de las interfaces

• Optimizar la vía de sellado al vacío para reducir los riesgos de fugas

Este diseño compuesto —«superficie funcional cerámica + estructura metálica»— garantiza una excelente estabilidad estructural y fiabilidad en situaciones de manipulación automatizada y de uso frecuente.

Ventosa de vacío de alúmina microporosa

03 Análisis comparativo entre las ventosas metálicas tradicionales y las ventosas de compuesto cerámico


Para demostrar de forma más intuitiva las ventajas tecnológicas de la nueva generación de ventosas de estructura compuesta, en combinación con los requisitos de la industria de la fabricación de precisión, se comparan las prestaciones fundamentales de las dos ventosas de vacío más habituales con el fin de satisfacer claramente las necesidades de selección para diferentes escenarios de producción:

Dimensión de rendimiento Ventosa metálica porosa tradicional Ventosa microporosa de compuesto cerámico-metálico
Uniformidad de los poros Gran desviación y distribución desigual, lo que provoca fácilmente diferencias locales de presión negativa Disposición uniforme de los microporos y alta consistencia, lo que permite una presión negativa estable en toda la superficie
Limpieza de la superficie Propensa a la oxidación y a la desprendimiento de residuos, con riesgo de contaminación por partículas metálicas Superficie cerámica químicamente inerte sin precipitación de impurezas, adecuada para talleres de alta limpieza
Resistencia al desgaste Baja dureza superficial, propensa al desgaste, a la deformación y al bloqueo de los poros tras un funcionamiento prolongado Superficie cerámica de alta dureza, resistente al desgaste y al envejecimiento, lo que prolonga considerablemente la vida útil
Adaptabilidad a las piezas de trabajo Raya fácilmente las láminas finas y las obleas, lo que provoca la deformación de piezas de trabajo ultrafinas Superficie lisa y delicada para una sujeción sin daños, compatible con diversas piezas de trabajo finas de precisión
Estabilidad estructural Propensa a la deformación y a las fugas de aire tras un funcionamiento prolongado a alta frecuencia con escasa estabilidad Estructura compuesta integrada de cerámica y metal con gran resistencia a los impactos y estanqueidad
Escenarios de aplicación Procesos generales, escenarios de producción en serie de baja pureza y rentables Procesos de alta precisión para semiconductores, óptica y electrónica de precisión de alta gama

04 Valor de aplicación en la fabricación de precisión

Las ventosas de vacío microporosas compuestas de cerámica y metal se utilizan ampliamente en los siguientes campos:

• Procesos de manipulación y alineación de obleas semiconductoras

• Procesamiento de sustratos para pantallas planas (LCD/OLED)

• Fijación para el rectificado y pulido de lentes ópticas

• Procesamiento de alta precisión de materiales cerámicos y de película fina

En las aplicaciones prácticas, los distintos dispositivos presentan requisitos variables en cuanto a uniformidad de adsorción, limpieza y estabilidad operativa a largo plazo. Este tipo de producto se utiliza habitualmente como uno de los componentes funcionales clave en los sistemas de sujeción al vacío.

Conclusión

Con el continuo avance de las tecnologías de fabricación de semiconductores y de precisión, la tecnología de sujeción por vacío está evolucionando gradualmente hacia estructuras compuestas de cerámica. Las ventosas de vacío microporosas compuestas de cerámica y metal, gracias al diseño sinérgico de los materiales y la estructura, proporcionan una solución de adsorción más estable y limpia para los procesos de fabricación de alta precisión.

INNOVACERA ofrece soluciones personalizadas de ventosas de vacío cerámicas microporosas adaptadas a las necesidades de aplicación de los clientes, que abarcan diversos sistemas de materiales, como la alúmina y el carburo de silicio, junto con diversos diseños estructurales, para satisfacer los variados requisitos de los equipos de semiconductores, ópticos y de automatización de precisión. No dude en ponerse en contacto con nosotros para obtener más información.
