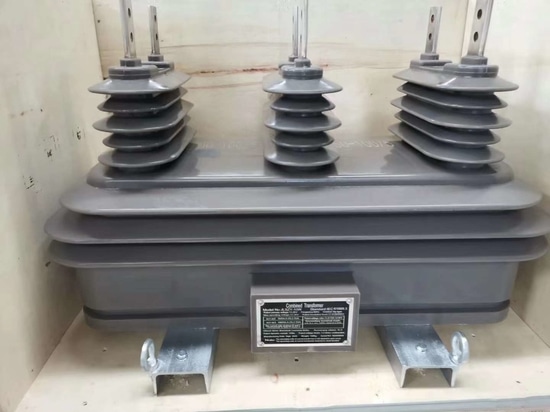

TRANSFORMADOR COMBINADO DE MEDIDA DE ALTA TENSIÓN PARA EXTERIOR

{{{sourceTextContent.subTitle}}}

Transformador combinado tres en uno 10kv 15kv

{{{sourceTextContent.description}}}

Ⅰ. Uso y ámbito de aplicación
Este tipo de transformador combinado de alta tensión de tipo seco se mejora sobre la base de productos similares, y está hecho de fundición al vacío de resina aislante especial importada. Tiene las características de resistencia al arco, resistencia ultravioleta, resistencia al envejecimiento y larga vida útil. Es adecuado para la medición de energía activa y reactiva en sistemas de alimentación de CA con una frecuencia nominal de 50/60 Hz y una tensión nominal de 15 kV. Especialmente adecuado para pequeñas subestaciones desatendidas y sin aceite, el rendimiento del producto cumple los requisitos de la norma IEC61869.

Ⅱ. Condiciones de servicio:
2.1 Lugar de instalación: Uso dual exterior e interior.
2.2 Temperatura ambiente: -15~+55℃, la temperatura media diaria no supera los 35℃.
2.3 Altitud: ≤1000m
2.4 Humedad relativa del aire: La humedad relativa media mensual no supera el 90%; La humedad relativa media diaria no supera el 95%.
2.5 Velocidad del viento: ≤ 35m/s.
2.6 Condiciones atmosféricas: El lugar donde no haya explosiones, ni vibraciones violentas, ni polvo o vapor que puedan corroer los metales y dañar el aislamiento.

Ⅲ. Introducción de la estructura:

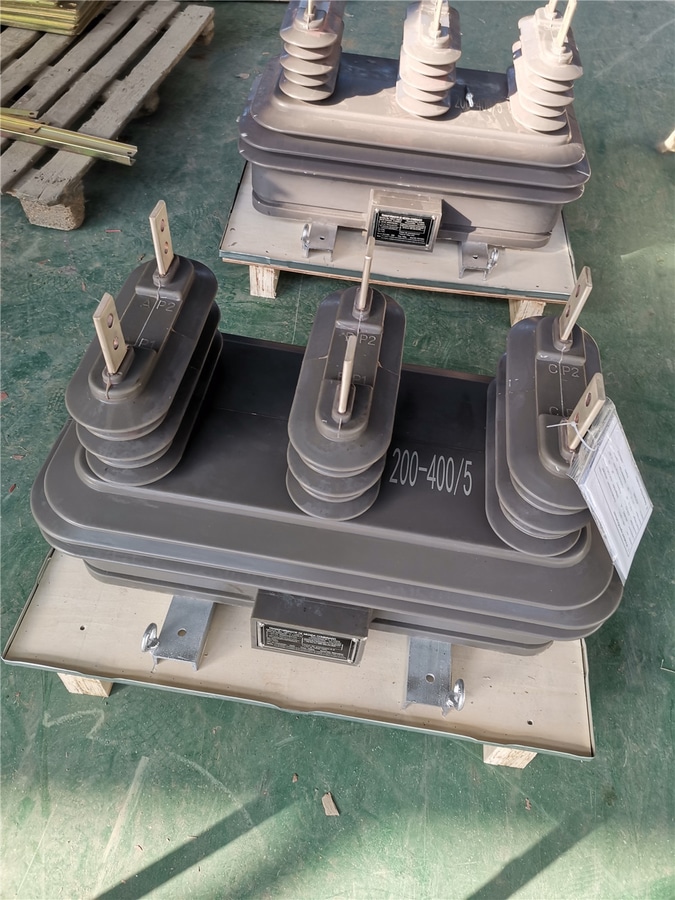

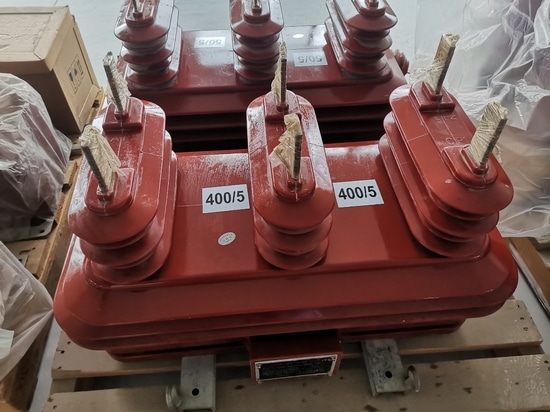

El transformador combinado es un producto tres en uno. El devanado secundario del transformador de corriente tiene derivaciones para obtener diferentes relaciones de corriente.
Hay una caja de protección de cableado en el extremo de salida secundaria, y hay un orificio de salida debajo de ella, que es conveniente, seguro y fiable para el cableado y puede realizar medidas antirrobo. Hay cuatro orificios de montaje en el canal de acero de la base para la instalación.

Ⅳ. Especificaciones técnicas generales:
4.1 Tensión nominal: 15kV.
4.2 Clase de precisión: 0.2, 0.2S
4.3 Relación de tensión nominal: 13200/√3/120/√3V.
Corriente primaria nominal: 5~800 A.
Corriente secundaria nominal: 5A.
4.4 Capacidad nominal:
Parte de tensión: Clase 0,2, 10VA.
Parte de corriente: Clase 0,2S, 10VA.
4.5 Corriente térmica nominal de cortocircuito (Ith) múltiple: 60In.
Corriente dinámica nominal (Idyn) múltiple: 2,5Ith.
