tRANSFORMADOR COMBINADO EXTERIOR DE ALTA TENSIÓN DE 35 KV

{{{sourceTextContent.subTitle}}}

Transformador combinado de tipo partido

{{{sourceTextContent.description}}}

Ⅰ.Introducción de la estructura:

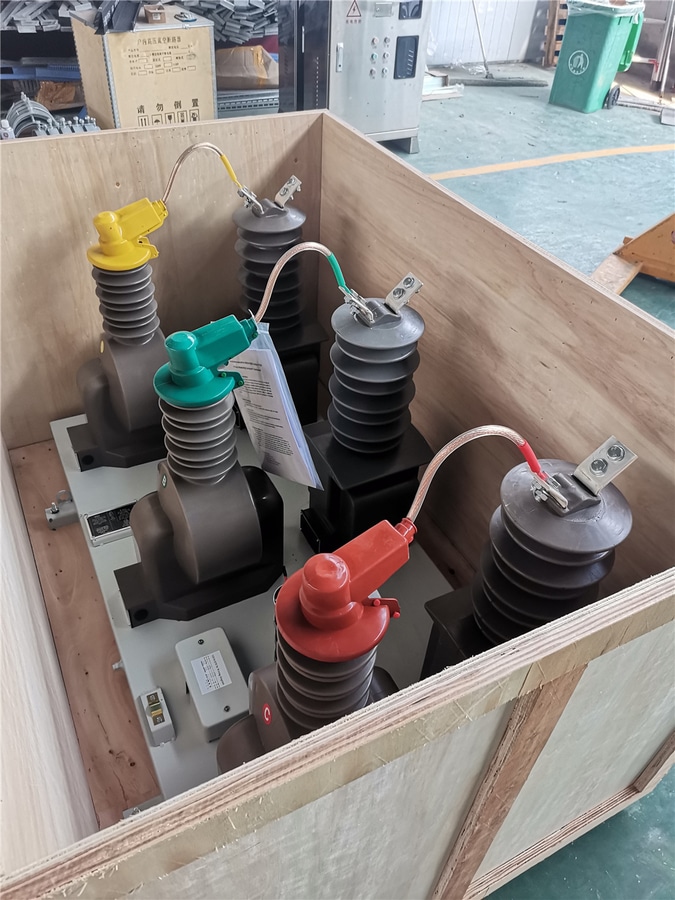

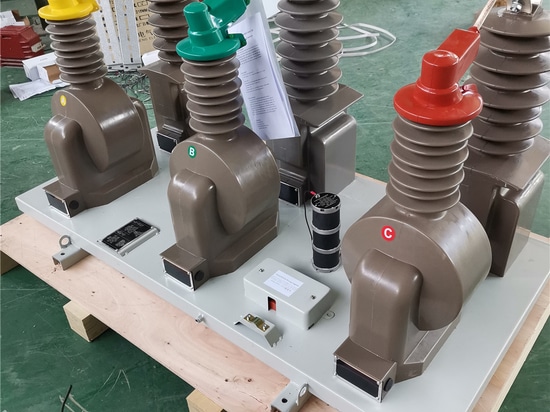

Este producto consiste en una combinación de múltiples transformadores monofásicos.

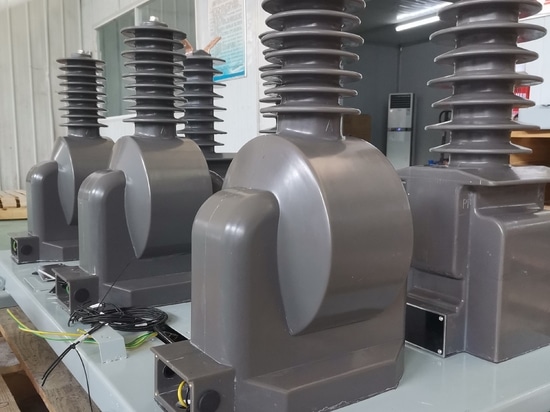

El transformador combinado está hecho de fundición al vacío de resina epoxi especial para exteriores. Es pequeño y tiene las características de alta estabilidad térmica dinámica, alta precisión, baja densidad magnética, resistencia a la sobretensión, peso ligero e instalación conveniente. El devanado secundario del transformador de corriente tiene derivaciones para obtener diferentes relaciones de corriente.
Hay una caja de protección de cableado en el extremo de salida secundaria, y hay un orificio de salida debajo de ella, que es conveniente, seguro y fiable para el cableado y puede realizar medidas antirrobo. Hay cuatro orificios de montaje en el canal de acero de la base para la instalación.

Ⅱ.Condiciones de servicio:
2.1 Lugar de instalación: Uso dual exterior e interior.
2.2 Temperatura ambiente: -15~+55℃, la temperatura media diaria no supera los 35℃.
2.3 Altitud: ≤1000m
2.4 Humedad relativa del aire: La humedad relativa media mensual no es superior al 90%;
La humedad relativa media diaria no es superior al 95%.
2.5 Velocidad del viento: ≤ 35m/s.
2.6 Condiciones atmosféricas: El lugar donde no haya explosiones, ni vibraciones violentas, ni polvo o vapor que puedan corroer los metales y dañar el aislamiento.

Ⅲ. Datos técnicos:
3.1 Tensión nominal: 34,5kV.
3.2 Clase de precisión: 0.2, 0.2S
3.3 Relación de tensión nominal: 34500/√3/120/√3V.
Corriente primaria nominal: 5~800 A.
Corriente secundaria nominal: 5 A.
3.4 Capacidad nominal:
Parte de tensión: Clase 0,2, 15VA. Parte de corriente: Clase 0,2S, 5VA.
3.5 Corriente térmica nominal de corta duración (Ith) múltiple: 75I1n/1s.
Corriente dinámica nominal (Idyn) múltiple: 2,5Ith.
3.6 Nivel de aislamiento nominal: 36/70/170 kv
