¿Qué es la WLL en las cadenas de elevación y cómo se calcula?
{{{sourceTextContent.subTitle}}}
Comprender la carga máxima de trabajo (WLL) de las cadenas de elevación, la resistencia a la rotura, el factor de diseño y los factores clave que determinan la capacidad nominal de elevación.
{{{sourceTextContent.description}}}
La WLL (carga máxima de trabajo) de una cadena de elevación es la carga máxima para la que está homologada una cadena de elevación o una eslinga de cadena en condiciones de funcionamiento específicas. Es una de las especificaciones más importantes a la hora de seleccionar cadenas de elevación de grado 80, grado 100 u otras clasificaciones.

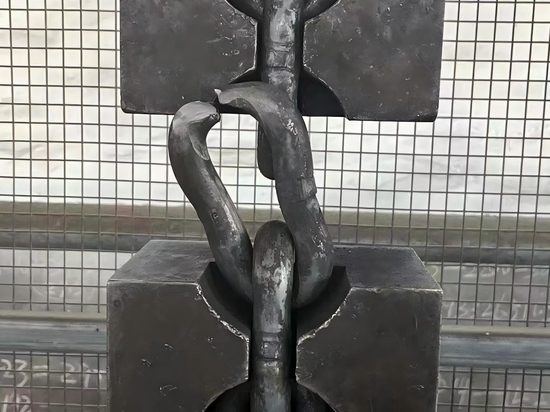

El WLL no debe confundirse con la resistencia a la rotura. La resistencia a la rotura se refiere a la carga asociada a la rotura durante los ensayos destructivos, mientras que el WLL es la capacidad nominal prevista para operaciones normales de elevación. La diferencia entre estos valores proporciona un importante margen de seguridad en el diseño.
Para muchos sistemas de eslingas de cadena de acero aleado, se utiliza un factor de diseño mínimo de 4:1. En términos simplificados:
Fuerza de rotura mínima ≥ 4 × WLL
Por ejemplo, una cadena con una WLL nominal de 2 toneladas y un factor de diseño de 4:1 requeriría una fuerza de rotura mínima de al menos 8 toneladas. Esto no significa que la cadena pueda utilizarse para elevar 8 toneladas: la capacidad de trabajo permitida sigue siendo de 2 toneladas.
Varios factores determinan la WLL final de una cadena de elevación:
Calidad de la cadena → Diámetro de la cadena → Propiedades del material → Calidad de fabricación → Tratamiento térmico → Ensayos → Norma aplicable
La calidad también marca una diferencia importante. Dentro de sistemas normalizados comparables, las cadenas de elevación de calidad 100 suelen ofrecer una WLL mayor que las de calidad 80 con el mismo diámetro nominal. Por este motivo, la capacidad de la cadena nunca debe determinarse únicamente a partir del diámetro.

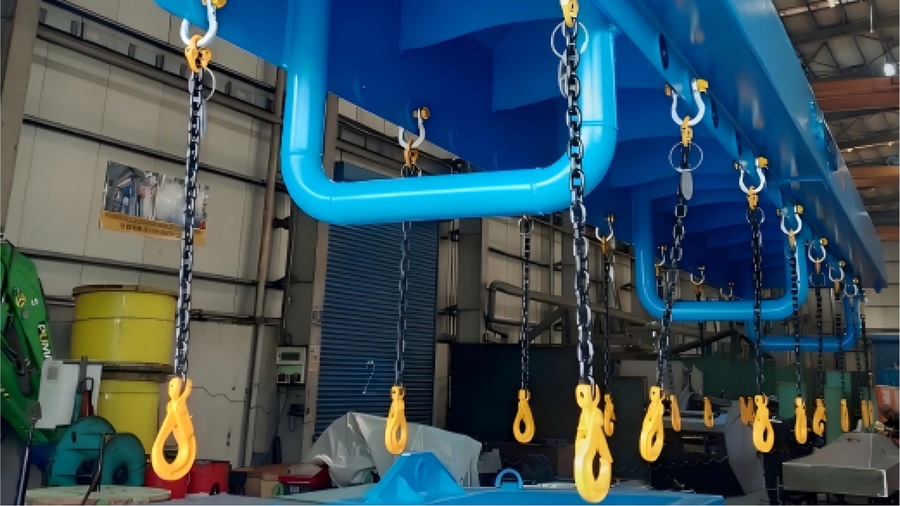

En el caso de las eslingas de cadena, también hay que tener en cuenta la configuración. Una eslinga de una, dos o cuatro ramas fabricada con la misma cadena puede tener diferentes capacidades nominales. En las configuraciones de varias ramas, al aumentar el ángulo de la eslinga con respecto a la vertical, aumenta la tensión que soporta cada rama.
El conjunto completo de elevación también es importante. Los ganchos, los eslabones maestros, los eslabones de conexión, los dispositivos de acortamiento y otros componentes que soportan la carga deben tener las características técnicas adecuadas. Una cadena más resistente no puede aumentar la WLL de un componente con una capacidad nominal inferior.
La secuencia práctica de selección es la siguiente:
Carga máxima → Configuración de la eslinga → Ángulo de la eslinga → WLL requerida → Calidad de la cadena → Diámetro de la cadena → Verificación de los componentes
La clave es sencilla: la WLL es la capacidad de trabajo que debe tenerse en cuenta al seleccionar una cadena de elevación, no su resistencia a la rotura.
