Captura de transitorios hemodinámicos a nivel de milisegundos

{{{sourceTextContent.subTitle}}}

Aplicaciones de los caudalímetros ultrasónicos en los ensayos médicos de flujo pulsátil

{{{sourceTextContent.description}}}

En el sistema circulatorio humano, el flujo sanguíneo difiere significativamente del flujo en estado estacionario que se observa en las tuberías industriales. Impulsado por las contracciones y relajaciones rítmicas del corazón, el flujo sanguíneo presenta de forma natural características pulsátiles pronunciadas, y su velocidad, presión y caudal experimentan cambios periódicos a nivel de milisegundos. En la investigación, el desarrollo y la validación de dispositivos médicos, como bombas cardíacas artificiales, válvulas cardíacas, sistemas de circulación extracorpórea (ECMO) y ensayos de simulación hemodinámica, la capacidad de reproducir con exactitud y medir con precisión estas formas de onda pulsátiles dinámicas es fundamental para evaluar el rendimiento hidráulico y la seguridad del dispositivo. Sin embargo, los sensores mecánicos tradicionales suelen presentar una inercia rotacional y efectos de amortiguación significativos, lo que les dificulta seguir las señales instantáneas del flujo pulsátil, que cambian rápidamente.

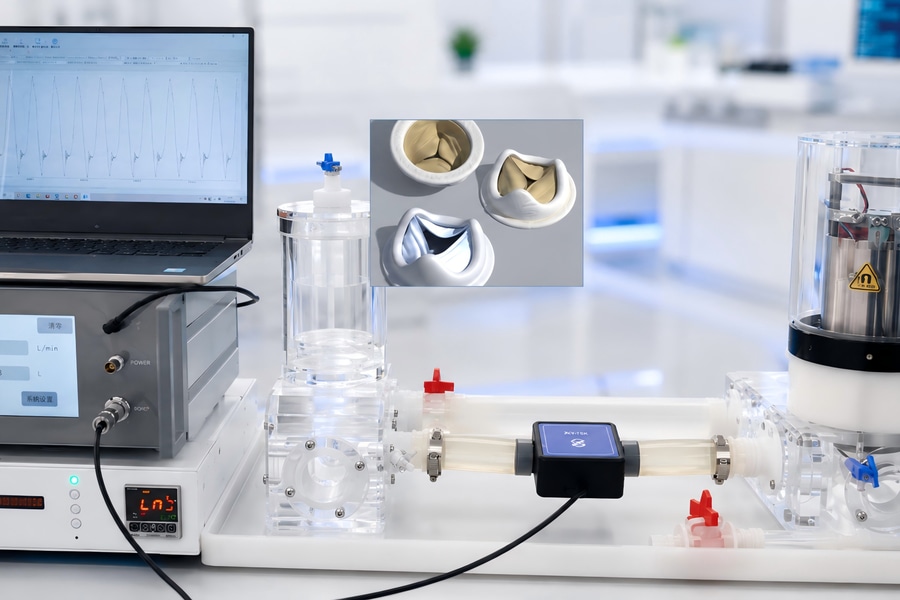

Para obtener datos auténticos del flujo pulsátil, es esencial disponer de un conducto de medición con una perturbación mínima del fluido. Los sensores de flujo ultrasónicos de la serie TH están diseñados con una estructura de tubo recto. El recorrido interno del flujo del sensor es liso, sin piezas móviles, estrechamientos bruscos ni zonas muertas de medición. Este diseño conserva en la mayor medida posible el campo de flujo original, garantizando que, a medida que el medio de ensayo atraviesa el sensor, su perfil de velocidad y su estado de flujo no sufran prácticamente ninguna perturbación adicional, manteniendo así las características hidrodinámicas inherentes al flujo pulsátil. En los entornos de ensayo médico que requieren limpiezas frecuentes, esterilización o el uso de fluidos de simulación biológica, la estructura de tubo recto sin zonas muertas no solo reduce significativamente el riesgo de residuos de fluido y de contaminación cruzada, sino que también minimiza considerablemente la posibilidad de desviaciones en la medición causadas por la acumulación de partículas o la formación de incrustaciones durante los experimentos a largo plazo. Esto proporciona una base física fiable para la realización de ensayos de flujo pulsátil con alta reproducibilidad.

En la monitorización del flujo pulsátil dinámico, si bien es fundamental preservar las características físicas del fluido, la capacidad del sistema para captar cambios transitorios y la eficiencia de la interacción hombre-máquina son aspectos fundamentales para la experiencia de ensayo. Los sensores de la serie TH, basados en el método ultrasónico de tiempo de tránsito, calculan con precisión la velocidad instantánea del flujo transmitiendo y recibiendo alternativamente señales ultrasónicas de alta frecuencia a ambos lados del canal de flujo y utilizando la diferencia de tiempo de propagación entre las señales aguas arriba y aguas abajo. Gracias a la alta resolución temporal de la adquisición y el procesamiento de la señal ultrasónica, el sistema alcanza un muestreo a nivel de milisegundos, lo que permite la captura en tiempo real de los cambios dinámicos instantáneos del fluido. Para que los ingenieros puedan hacerse una idea intuitiva del estado de la prueba, la unidad central de la serie TH está equipada con una pantalla táctil de alta sensibilidad. Los ingenieros pueden configurar directamente los parámetros en la pantalla del terminal sin necesidad de recurrir a complejos programas informáticos, y visualizar en tiempo real la forma de onda pulsátil dinámica completa generada a partir de datos de alta frecuencia, lo que permite un análisis intuitivo de datos clave como el caudal máximo, el caudal mínimo y la frecuencia dentro de cada ciclo pulsátil.

Para satisfacer aún más las exigencias de los experimentos médicos complejos y las pruebas paralelas multicanal, la serie TH también ofrece una buena capacidad de ampliación del sistema, ya que una sola unidad central admite hasta cuatro canales simultáneamente. En escenarios como la simulación vascular multirramificada, las pruebas de derivación multicanal en circulatorio extracorpóreo o los experimentos comparativos paralelos en múltiples componentes de un mismo modelo, el diseño de 4 canales permite a los ingenieros realizar la adquisición sincrónica de datos y el análisis comparativo de múltiples flujos de fluido utilizando un único dispositivo. Esta sincronía multicanal no solo mejora significativamente la eficiencia de las pruebas de laboratorio, sino que también evita eficazmente los problemas de desviación de fase de los datos causados por las diferencias temporales en la adquisición de datos procedentes de múltiples dispositivos independientes.

Además de la respuesta unidireccional de alta velocidad y la adquisición paralela multicanal, las complejas pruebas médicas de flujo pulsátil suelen implicar la monitorización de los cambios en la dirección del flujo y el estado del medio. Por ejemplo, en las pruebas de regurgitación valvular cardíaca, el minúsculo flujo inverso que se genera en el momento en que se cierra una válvula es crucial para evaluar su rendimiento de sellado. Los sensores de la serie TH son capaces de realizar mediciones bidireccionales sensibles del flujo, lo que les permite registrar y diferenciar entre los volúmenes acumulados del flujo directo y del flujo inverso. Esto ayuda al personal de ensayo a calcular con precisión la fracción de regurgitación y el volumen de salida neto. Al mismo tiempo, en la circulación extracorpórea y en los experimentos con fluidos de alta precisión, la intrusión de microburbujas no solo puede provocar anomalías temporales en las señales de medición, sino que también puede dañar las muestras de ensayo o el sistema experimental. El mecanismo integrado de reconocimiento de burbujas del sensor puede, en la mayoría de las condiciones de funcionamiento, detectar la presencia de burbujas en la trayectoria del flujo en tiempo real sin interrumpir la monitorización del flujo, lo que añade una dimensión de control de seguridad necesaria a los experimentos complejos de dinámica de fluidos.

Desde la evaluación hidráulica in vitro de dispositivos médicos hasta las simulaciones hemodinámicas en laboratorio, la medición del flujo pulsátil no es solo un avance en las especificaciones técnicas, sino una réplica ingenieril de la realidad fisiológica. Gracias a su diseño de trayectoria de flujo de baja resistencia, a su velocidad de respuesta ultrasónica del orden de milisegundos y a la salida de información multidimensional sobre la forma de onda, el sensor ultrasónico de paso directo de la serie TH ofrece a los equipos de I+D de ingeniería médica una solución de medición dinámica no invasiva, de alta resolución y altamente fiable. Al convertir velocidades instantáneas complejas en gráficos de datos precisos y legibles, el sensor ayuda a los ingenieros a comprender mejor las interacciones entre los fluidos y los dispositivos médicos, proporcionando una base de datos sólida para la iteración tecnológica de los equipos médicos de próxima generación.
