Del diseño estructural a la fiabilidad a largo plazo

{{{sourceTextContent.subTitle}}}

Cómo los sensores de caudal ultrasónicos reducen los costes de mantenimiento en los sistemas de fluidos industriales

{{{sourceTextContent.description}}}

1. El reto del mantenimiento en los sistemas de fluidos industriales

En entornos industriales, a menudo se subestiman los problemas de mantenimiento relacionados con los caudalímetros. Es posible que muchos responsables de equipos hayan tenido experiencias similares: tras un periodo de uso, los cojinetes de un caudalímetro de turbina se desgastan, lo que provoca desviaciones en las mediciones; los electrodos de un caudalímetro electromagnético se ensucian, lo que requiere su desmontaje y limpieza en determinadas condiciones de funcionamiento; el cono de cristal de un rotámetro se contamina con el fluido, lo que provoca que las lecturas se vean borrosas. Cada intervención de mantenimiento implica tiempo de inactividad, desmontaje, limpieza y recalibración, lo que no solo consume mano de obra y tiempo, sino que también afecta a los calendarios de producción. En el caso de las líneas de producción que funcionan de forma continua, la acumulación de estos costes ocultos puede ser considerable.

¿Por qué requieren mantenimiento los caudalímetros? La respuesta radica, en última instancia, en su estructura. Los caudalímetros mecánicos tienen piezas móviles internas, como impulsores o engranajes, que giran continuamente en el fluido. Esta rotación provoca inevitablemente desgaste y, cuando este se acumula hasta cierto punto, da lugar a una disminución de la precisión. Las propias propiedades del fluido también pueden acelerar este proceso: los líquidos que contienen partículas pueden atascar fácilmente las piezas giratorias, los fluidos viscosos tienden a adherirse a las paredes internas y a los componentes móviles, y ciertos fluidos químicos pueden corroer las estructuras metálicas. Estos problemas no pueden resolverse por completo simplemente mejorando la calidad de los materiales, ya que, mientras exista movimiento mecánico relativo, el desgaste es inevitable y, en condiciones de funcionamiento adversas, el rendimiento del instrumento puede verse afectado rápidamente.

2. Medición sin contacto y diseño de paso directo

Los sensores de caudal ultrasónicos siguen un enfoque diferente en su diseño estructural. Su principio de medición determina que no se necesiten piezas móviles en el interior del sensor. En su lugar, calculan la velocidad de flujo midiendo la diferencia en el tiempo de tránsito de las señales ultrasónicas en el fluido. Esto significa que, cuando el fluido pasa a través del sensor, básicamente solo atraviesa un canal normal, sin elementos móviles como impulsores o cojinetes que deban soportar la fricción y el impacto continuos del fluido. Esta diferencia estructural supone un cambio fundamental en los requisitos de mantenimiento: al no haber piezas móviles, no se producen fallos mecánicos típicos como el atascamiento del impulsor.

Los sensores de caudal ultrasónicos de fijación por abrazadera de XY-TE, como las series CPD y CG, se instalan fijándolos directamente a la pared exterior de la tubería del sistema existente. El sensor y el medio no entran en contacto en absoluto. No es necesario perforar la tubería ni introducir componentes adicionales en el interior de la misma, por lo que no se altera el estado del flujo del medio. Estos sensores requieren muy poco mantenimiento durante su uso posterior, sin que se necesite prácticamente ninguna intervención humana en el funcionamiento diario. Una vez fijado el sensor a la pared exterior de la tubería, puede funcionar durante mucho tiempo sin necesidad de desmontarlo para limpiarlo debido a la contaminación del fluido o a una obstrucción de la tubería. Si es necesario sustituir la tubería en la que se realiza la medición, basta con retirar el sensor de la tubería antigua e instalarlo en la nueva para reanudar el uso normal.

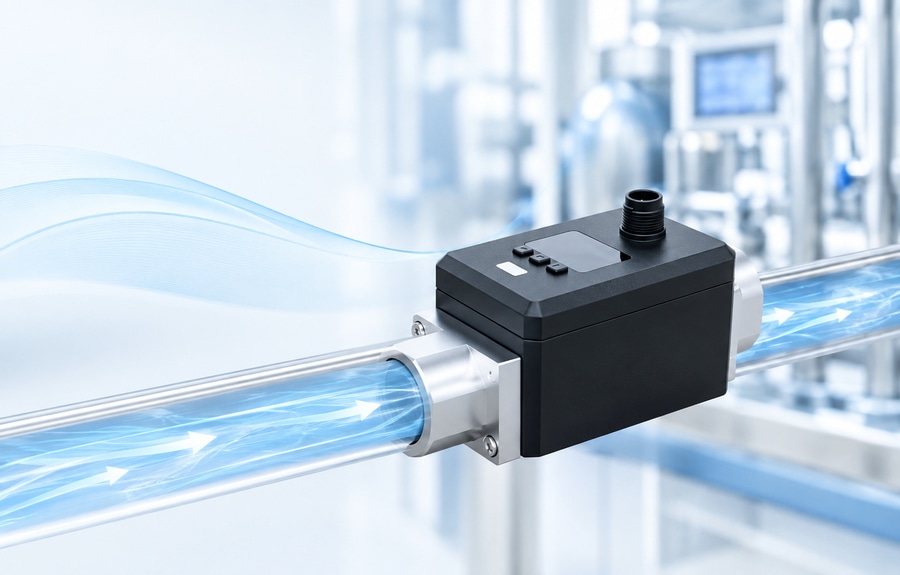

Por otro lado, los productos en línea, como las series TPK, TAD y TPD, cuentan con un diseño de trayectoria de flujo interna recta, sin estrechamientos, zonas muertas ni piezas móviles. A medida que el fluido pasa por el sensor, no encuentra obstáculos, lo que se traduce en una pérdida de presión muy baja y una reducción significativa de la posibilidad de deposición de partículas y residuos del medio. En el caso de equipos que deben funcionar durante largos periodos, esta estructura implica que el propio sensor no se convierte en un «cuello de botella» en la tubería, no requiere desmontajes frecuentes para su limpieza y no sufrirá desviaciones de precisión debidas al desgaste interno. Tras su instalación, básicamente se alcanza un estado de «instalar y utilizar, con estabilidad a largo plazo».

3. Optimización del coste total de propiedad

Más allá de la fiabilidad de la propia estructura, las ventajas de mantenimiento de los sensores ultrasónicos también se reflejan en el proceso de instalación. Los sensores de fijación por abrazadera no requieren cortar tuberías, soldar bridas ni paralizar la producción para su instalación, y su montaje no afecta al funcionamiento normal de la línea de producción. Esta característica resulta especialmente útil para proyectos de modernización y actualización de equipos. Añadir puntos de monitorización del caudal a un sistema antiguo no requiere modificar el trazado de las tuberías existentes, lo que permite controlar eficazmente tanto los plazos del proyecto como los costes de construcción.

Desde una perspectiva de costes global, la inversión en mantenimiento a lo largo de todo el ciclo de vida de un sensor es un aspecto que a menudo se pasa por alto durante la selección, pero que merece atención. El coste inicial de adquisición de un caudalímetro es solo una parte de su coste total de propiedad (TCO); el mantenimiento posterior, la calibración, la sustitución de piezas de recambio y las pérdidas por tiempo de inactividad suelen suponer un gasto mucho mayor. Gracias a la simplificación estructural, los sensores ultrasónicos reducen estos costes posteriores a un nivel muy bajo. Para los fabricantes de equipos y los usuarios finales, esto se traduce en un presupuesto de mantenimiento más controlable.

En el diseño de los sensores, XY-TEK siempre se centra en situaciones de aplicación del mundo real. El bajo mantenimiento no es solo un eslogan, sino una propiedad determinada por la estructura: la ausencia de piezas móviles implica que no hay desgaste mecánico por el movimiento; una trayectoria de flujo recta reduce en gran medida el riesgo de obstrucción; y la medición sin obstrucciones minimiza el impacto de la adhesión de los medios en la medición. Para los sistemas industriales que requieren un funcionamiento continuo a largo plazo, estas características se traducen en menos intervenciones, un funcionamiento más estable y un coste global menor.
