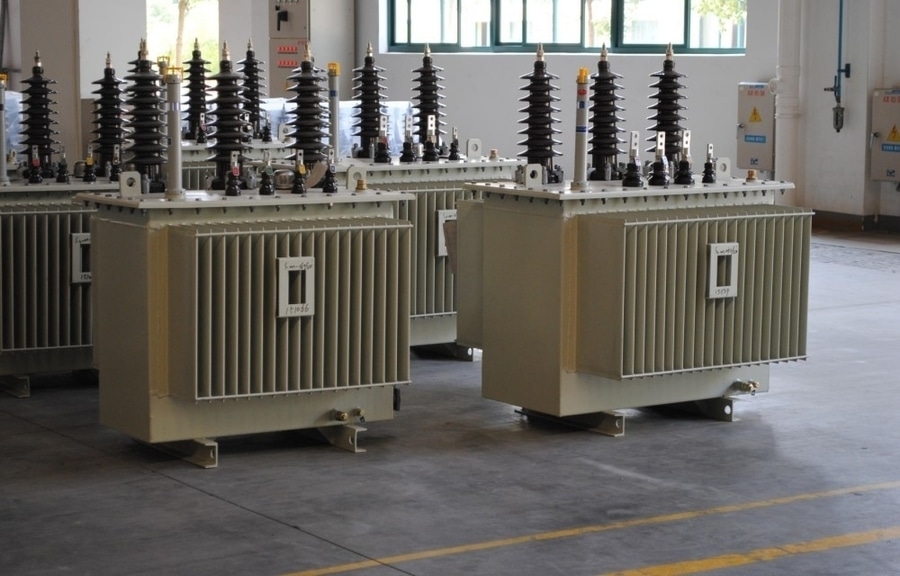

Transformador de distribución de 33 kV

{{{sourceTextContent.description}}}

El transformador de distribución de 33 kV es un transformador de media tensión que se utiliza para reducir la tensión eléctrica de una red de distribución de 33 kV a tensiones más bajas, como 11 kV, 6,6 kV o directamente a 400/230 V, para aplicaciones industriales, comerciales y de servicios públicos. Se instala habitualmente en subestaciones de distribución primaria, plantas industriales e instalaciones de energías renovables.

Especificaciones típicas
·Tensión máxima del sistema: 36 kV
·Tensión primaria: 33 kV
·Tensión secundaria: 11 kV, 6,6 kV, 3,3 kV, 415/240 V, 400/230 V
·Potencia nominal: 100–10 000 kVA (0,1–10 MVA)
·Frecuencia: 50 Hz o 60 Hz
·Número de fases: trifásico (disponible en monofásico para aplicaciones especializadas)
·Método de refrigeración: ONAN, ONAF
·Aislamiento: aceite mineral o fluido de éster natural/sintético
·Grupo vectorial: Dyn11, Dyn5, YNd11, Yyn0
·Cambiador de tomas: cambiador de tomas fuera de circuito o cambiador de tomas en carga (OLTC) para unidades de mayor potencia
·Impedancia: normalmente del 4 al 8 % (dependiendo de la potencia nominal)

Potencias nominales habituales
Las potencias nominales estándar de los transformadores incluyen:
·100 kVA
·200 kVA
·315 kVA
·500 kVA
·630 kVA
·1000 kVA
·1250 kVA
·1600 kVA
·2 000 kVA
·2 500 kVA
·3 150 kVA
·5 000 kVA
·6 300 kVA
·10 000 kVA (10 MVA)

Componentes principales
·Núcleo de acero laminado
·Bobinado de alta tensión de 33 kV
·Bobinado de baja tensión
·Depósito principal
·Aceite aislante del transformador
·Radiadores de refrigeración
·Pasamuros de alta y baja tensión
·Depósito del conservador (para unidades de tipo conservador)
·Respiradero de gel de sílice
·Cambiador de tomas fuera de circuito o en carga
·Dispositivo de alivio de presión
·Relé de Buchholz (tipo con conservador)
·Indicador de nivel de aceite
·Indicadores de temperatura del aceite y de los devanados

Relaciones de tensión habituales
·33 kV / 11 kV
·33 kV / 6,6 kV
·33 kV / 3,3 kV
·33 kV / 415 V
·33 kV / 400 V

Aplicaciones
·Subestaciones de distribución primaria
·Plantas de fabricación industrial
·Operaciones mineras
·Parques eólicos y solares
·Complejos comerciales
·Redes de distribución de servicios públicos
·Proyectos de infraestructura, como aeropuertos y ferrocarriles

Rendimiento
·Rendimiento típico: 99,0–99,7 %
·Vida útil prevista: 25–40 años con un mantenimiento adecuado
·Diseñado para un funcionamiento continuo en condiciones ambientales al aire libre

Características de protección
·Interruptor de alta tensión o interruptor con fusible
·Descargadores de sobretensión
·Protección diferencial (unidades de mayor tamaño)
·Protección contra sobrecorriente y fallos a tierra
·Relé de Buchholz (tipo conservador lleno de aceite)
·Dispositivo de alivio de presión
·Monitorización de la temperatura del aceite y de los devanados
·Monitorización del nivel de aceite

Pruebas rutinarias de fábrica
Las pruebas rutinarias típicas incluyen:
·Medición de la resistencia de los devanados
·Verificación de la relación de tensión y del grupo vectorial
·Medición de la resistencia de aislamiento
·Pérdidas en vacío y corriente de excitación
·Pérdidas bajo carga y tensión de impedancia
·Ensayo de resistencia a la tensión alterna aplicada
·Ensayo de resistencia a la sobretensión inducida
·Ensayo de rigidez dieléctrica del aceite del transformador
·Ensayo de fugas
·Comprobaciones funcionales de los accesorios

Normas aplicables
IEC 60076 – Transformadores de potencia
IEC 60076-11 – Transformadores de potencia de tipo seco
Serie IEEE C57.12 – Transformadores de distribución
IEC 60296 – Aceites aislantes minerales
IEC 60137 – Pasamuros aislados

Ventajas principales
·Alta eficiencia energética con bajas pérdidas de funcionamiento
·Funcionamiento fiable en redes eléctricas y redes industriales
·Apto para instalaciones en interiores y exteriores
·Disponible en diseños sumergidos en aceite y de tipo seco
·Relaciones de tensión y posiciones de toma flexibles
·Larga vida útil con mantenimiento rutinario

Un transformador de distribución de 33 kV es un componente esencial de los sistemas de distribución de energía de media tensión, ya que convierte la alimentación de 33 kV a tensiones más bajas para un suministro seguro y eficiente a los consumidores o a las subestaciones situadas más abajo en la red. Las potencias nominales estándar suelen oscilar entre 100 kVA y 10 MVA, lo que hace que estos transformadores sean adecuados para una amplia variedad de aplicaciones en el sector eléctrico, industrial y de energías renovables.
