Generador de impulsos de rayo: cómo elegir un sistema que se adapte a todo tipo de compradores

{{{sourceTextContent.subTitle}}}

Si preguntas a cinco compradores diferentes qué es lo que necesitan de un generador de impulsos de rayo, obtendrás cinco respuestas diferentes. A una fábrica de transformadores que realiza ensayos de tipo rutinarios le importa la rapidez con la que se recarga la unidad entre disparos. A un laboratorio de ensayos independiente le importa

{{{sourceTextContent.description}}}

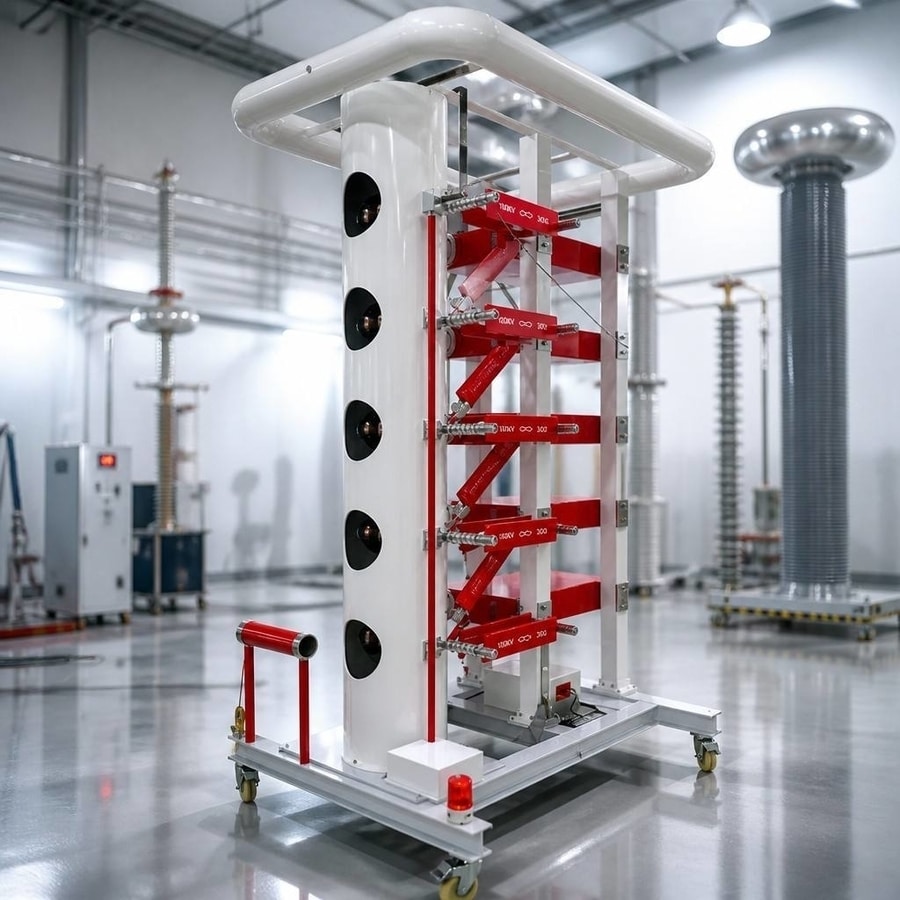

Todos los generadores de tensión de impulsos de rayo, desde una unidad de sobremesa compacta de 5 kJ hasta un sistema de torre de 800 kV/80 kJ, funcionan según el mismo principio de Marx: los condensadores se cargan en paralelo y, a continuación, se descargan en serie a través de espacios de descarga esféricos activados para producir la onda completa estándar de 1,2/50 μs, con una onda cortada de 2–6 μs disponible cuando se instala un dispositivo de truncamiento. Lo que distingue un diseño fiable de uno mediocre rara vez es la topología, sino la ejecución. El factor de utilización de tensión es la cifra que vale la pena preguntar directamente: un sistema bien construido se mantiene por encima del 85 % para las ondas de rayo y del 80 % para las ondas de funcionamiento, incluso bajo carga capacitiva, mientras que un circuito mal adaptado pierde eficiencia en el momento en que se conecta un devanado de transformador real en lugar de un punto de prueba sin carga.

Una configuración de tres etapas, 300 kV/30 kJ, ilustra bien este concepto. Con condensadores de pulso único de unos 2,0 μF por etapa de 100 kV y una capacitancia de impacto total de aproximadamente 0,666 μF, una unidad correctamente ajustada alcanza una tasa de fallos de sincronización inferior al 2 % con un rango de activación de al menos el 20 % —cifras que cobran más importancia que la cifra nominal en kV una vez que se realizan pruebas consecutivas en bujes o cadenas de aislantes según las normas GB/T 16927 o JB/T 7616. Para los laboratorios que gestionan cargas de trabajo mixtas, un ciclo de trabajo nominal para un funcionamiento continuo cada 120 segundos por encima del 70 % de la tensión nominal mantiene un rendimiento razonable sin acortar la vida útil de los componentes.

Para los fabricantes de equipos eléctricos, esto se traduce directamente en un menor número de repeticiones de ensayos por lote de producción. Para los laboratorios de ensayo y las universidades, significa menos disputas sobre la calibración cuando ya se dispone de un sistema de adquisición de dos canales a 100 MS/s con un error de amplitud inferior al 1 %, en lugar de tener que añadirlo posteriormente. Para las empresas de la red eléctrica y los contratistas EPC que gestionan los calendarios de construcción de subestaciones, el ajuste automatizado de la distancia entre electrodos y el control de carga de corriente constante reducen el tiempo de puesta en servicio —y tienen más importancia in situ que en cualquier demostración—.

Las certificaciones son el último filtro que merece la pena aplicar. La fabricación conforme a la norma ISO 9001, el marcado CE y un certificado de calibración auténtico emitido por un organismo independiente (con el sello CNAS cuando sea necesario) distinguen a los fabricantes preparados para un negocio recurrente con empresas de servicios públicos y fabricantes de equipos originales (OEM) de aquellos que venden una sola unidad y desaparecen. Huazheng Electric, un fabricante homologado por State Grid con sede en Baoding, diseña sus líneas de generadores de impulsos basándose precisamente en esta lista de requisitos: en primer lugar, la utilización de la tensión, la precisión de la sincronización y el cumplimiento de las normas de medición; en segundo lugar, la tensión nominal.

El generador de impulsos de rayo adecuado no es aquel que parece más impresionante en una ficha técnica. Es aquel que produce la misma forma de onda limpia en la prueba número doscientos que en la prueba número uno.
