1. ¿Qué son los sistemas de armarios de gas para semiconductores?

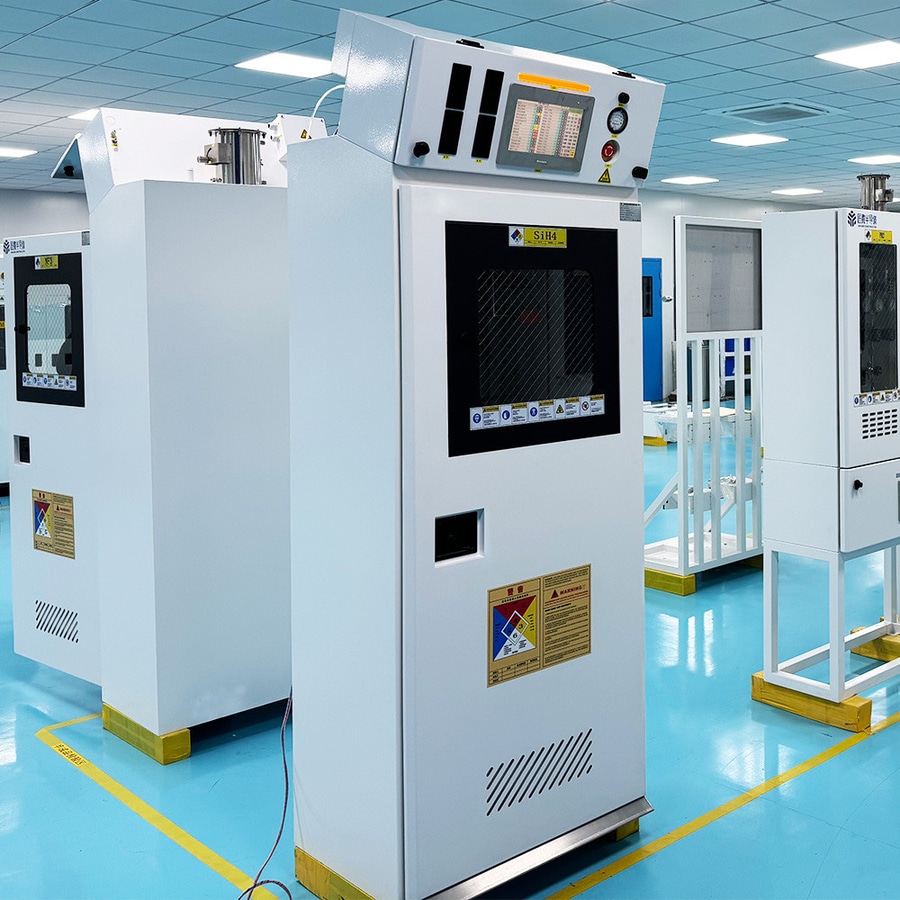

Un armario de gas es un recinto ventilado y resistente al fuego diseñado para albergar cilindros de gas y los componentes asociados al suministro de gas. A diferencia de los simples bastidores de almacenamiento de gas, los sistemas de armarios de gas para semiconductores destinados al suministro de gases de alta pureza incorporan controles avanzados de presión, mecanismos de purga, detección de fugas y válvulas de cierre automático. Su misión principal es doble: proteger la pureza del flujo de gas y garantizar la seguridad del operador y de las instalaciones.

En una fábrica típica, gases como el silano (SiH₄), el trifluoruro de nitrógeno (NF₃), el hexafluoruro de tungsteno (WF₆) y la arsina (AsH₃) se almacenan en cilindros dentro de estos armarios. El armario se conecta a una toma de gas o a un panel de gas, que reduce aún más la presión y distribuye el gas a herramientas de proceso como grabadoras, reactores CVD o implantadores de iones. Sin estos armarios, el riesgo de contaminación por partículas, la entrada de humedad y las fugas catastróficas harían imposible la producción avanzada de semiconductores.

2. Por qué es importante la alta pureza en los gases para semiconductores
Los procesos de fabricación de semiconductores exigen gases con niveles de impurezas que se miden en partes por mil millones (ppb) o incluso en partes por billón (ppt). Una sola molécula de humedad u oxígeno puede destruir la fina capa de óxido de una oblea. Una partícula metálica puede provocar un cortocircuito en un transistor. Por eso, los sistemas de armarios de gases para semiconductores, destinados al suministro de gases de alta pureza, se diseñan con superficies internas ultralimpias —normalmente de acero inoxidable 316L electropulido— y componentes que minimizan los espacios muertos donde podrían acumularse contaminantes.

Pensemos en la deposición química en fase de vapor (CVD): si el gas precursor contiene humedad, puede formar óxidos no deseados, lo que provoca una falta de uniformidad en la película y el fallo del dispositivo. Del mismo modo, en el grabado por plasma, la contaminación por oxígeno altera la velocidad de grabado y la selectividad. El suministro de alta pureza no es un lujo, sino un factor determinante para el rendimiento. Los armarios de gases lo consiguen mediante ciclos de purga continuos (utilizando nitrógeno inerte) y manteniendo una presión positiva en todas las líneas de gas, lo que evita la difusión inversa del aire ambiente.

3. Componentes principales de un sistema de armario de gases de alta pureza
Para apreciar su complejidad, analicemos la arquitectura típica de un sistema de armarios de gas para semiconductores destinado al suministro de gas de alta pureza:

Compartimento para cilindros: Alberga uno o dos cilindros de gas (diseños con cambio automático). Equipado con correas de sujeción y básculas o sensores de nivel ultrasónicos.

Válvulas neumáticas: accionadas por aire de instrumentación o nitrógeno, lo que permite el cierre remoto y automatizado.

Reguladores de presión: de dos o una sola etapa, fabricados con diafragmas de acero inoxidable para evitar la generación de partículas.

Sistema de purga: ciclos automáticos de purga con N₂ para el cambio de cilindros y las pruebas de fugas.

Detectores de fugas: Sensores electroquímicos (para gases tóxicos), sensores catalíticos de perlas (para gases inflamables) o sensores ultrasónicos.

Conductos de extracción: Mantienen una presión negativa en el interior de la cabina (normalmente a una velocidad frontal de 100–150 pies/min) para capturar cualquier fuga accidental.

Panel de control: Interfaz basada en un PLC con alarmas, lecturas de la presión de los cilindros y comunicación con los sistemas de monitorización de gases de la instalación.

Integración de un depurador: En el caso de gases altamente tóxicos, las cabinas pueden conectarse a un sistema de depuración.

Cada componente se selecciona en función de la compatibilidad de los materiales. Por ejemplo, para el HCl o el Cl₂, los componentes niquelados o de Monel® resisten la corrosión; para el silano, todo el sistema se electropulimenta para evitar reacciones pirofóricas.

4. Características de seguridad que definen las cabinas de gas modernas
La seguridad es el factor de diseño más evidente. Un sistema robusto de armarios de gas para semiconductores, destinado al suministro de gases de alta pureza, incorpora capas redundantes de protección:

Cierre automático de la válvula: si se detecta una fuga superior al 50 % del nivel IDLH (peligro inmediato para la vida o la salud), el armario cierra automáticamente la válvula de la botella y activa el sistema de extracción.

Certificación sísmica: especialmente importante en regiones como Taiwán o Japón, las cabinas deben seguir funcionando tras un terremoto.

Conexiones para rociadores contra incendios: en el interior de la cabina se instalan cabezales de rociadores sensibles al calor para gases inflamables.

Tubería de doble contención: en el caso de gases extremadamente peligrosos como la fosfina (PH₃), la tubería, situada dentro de una cubierta exterior, desvía cualquier fuga hacia el depurador.

Purgado remoto y parada de emergencia (ESD): los operadores pueden iniciar la parada desde una sala de control central.

Normas como SEMI S2, NFPA 318 (para instalaciones de semiconductores) y las directrices de la CGA (Asociación de Gases Comprimidos) regulan el diseño y las pruebas de estas cabinas. Fabricantes líderes como Applied Energy Systems, Versum Materials (ahora Merck) y Critical Systems Inc. certifican sus cabinas según estas normas.

5. Tipos de armarios de gas según la categoría de gas
No todos los gases son iguales. Por lo tanto, los sistemas de armarios de gas para semiconductores destinados al suministro de gases de alta pureza se presentan en variantes especializadas:

A. Armarios para gases corrosivos
Para HCl, Cl₂, BCl₃ y HBr. Características: Todas las piezas en contacto con el gas son de Hastelloy o están revestidas de PTFE; el sistema de extracción también es resistente a la corrosión.

B. Armarios para gases tóxicos
Para AsH₃, PH₃ y GeH₄. Cuentan con sensores dobles, mayores caudales de extracción y, a menudo, se integran con depuradores locales o sistemas de reducción en el punto de uso.

C. Armarios para gases inflamables
Para H₂, SiH₄ y CH₄. Equipados con supresores de llama, componentes eléctricos a prueba de explosiones y un sistema automático de extinción de incendios.

D. Armarios para gases pirofóricos
Aquí se incluyen el silano y el diclorosilano. Requieren una purga con nitrógeno de todo el compartimento de los cilindros y medidas cuidadosas para evitar cualquier entrada de aire.

E. Armarios para gases inertes
Para N₂, Ar, He. Diseño más sencillo, pero siguen necesitando protección de la pureza; se utilizan a menudo para conexiones de purga.

Muchas fábricas modernas utilizan armarios multicategoría con componentes universales, pero se aplica una segregación estricta durante la asignación de gases.

6. Aplicación en los procesos de fabricación de semiconductores
¿Dónde se instalan exactamente los sistemas de armarios de gas para semiconductores destinados al suministro de gases de alta pureza? Todos los módulos principales de la fabricación de chips dependen de ellos:

Difusión y oxidación: O₂, H₂, N₂ para los procesos en horno. Los armarios de gases garantizan puntos de rocío inferiores a -80 °C.

Deposición química en fase de vapor (CVD): SiH₄, TEOS, NH₃, N₂O. La contaminación en este proceso provoca el agrietamiento de la película.

Deposición de capas atómicas (ALD): Los precursores como el TMA (trimetilaluminio) son extremadamente sensibles a la humedad; los armarios de gases garantizan una baja transferencia de partículas.

Grabado: Fluorocarbonos (CF₄, C₄F₈), Cl₂, HBr. La extracción de la cabina evita daños por corrosión en otros equipos de la fábrica.

Dopaje (implantación iónica): arsina, fosfina, trifluoruro de boro. Estos gases ultratóxicos requieren el máximo nivel de seguridad (a menudo cabinas de tipo 3 con cambio automático de cilindros).

Limpieza (limpieza por plasma in situ): NF₃ o F₂ utilizados para limpiar las cámaras de CVD. Las cabinas para NF₃ deben soportar caudales elevados.

Sin estas cabinas especializadas, cada uno de estos procesos supondría riesgos inaceptables o pérdidas de rendimiento.

7. Buenas prácticas de mantenimiento y supervisión
Para mantener un sistema de armarios de gases para semiconductores, destinado al suministro de gases de alta pureza, funcionando al máximo rendimiento, los ingenieros de las instalaciones siguen protocolos rigurosos:

Comprobación de fugas de helio: Realizarla en cada cambio de cilindro o trimestralmente. Utilizando un detector de fugas por espectrometría de masas, se deben alcanzar tasas de fuga <1×10⁻⁹ atm·cc/seg. de He.

Análisis de partículas: Se toma una muestra de la corriente de gas con un contador de partículas líquido (para gases como el Cl₂) o un contador de núcleos de condensación (para gases inertes).

Renovación del regulador: Los diafragmas se desgastan tras unos 2 años o 50 000 ciclos. Se sustituyen de forma proactiva para evitar desviaciones de presión.

Calibración de sensores: Los detectores de gas se calibran cada 3-6 meses utilizando gases de calibración certificados.

Verificación de la purga: Mida el oxígeno residual o la humedad tras cada cambio de cilindro; los niveles aceptables de O₂ son <1 ppm y de H₂O <1 ppm.

Los armarios modernos se integran con los sistemas de monitorización de instalaciones (FMS) mediante señales de 4-20 mA o EtherNet/IP. Los operadores reciben alertas en tiempo real sobre los niveles de las botellas, la detección de fugas y la posición de las válvulas. Los algoritmos de mantenimiento predictivo pueden señalar un regulador defectuoso basándose en los patrones de caída de presión.

8. Tendencias emergentes en la tecnología de armarios de gases
La industria de los semiconductores nunca deja de evolucionar, y tampoco lo hacen los sistemas de armarios de gases para semiconductores destinados al suministro de gases de alta pureza. Entre las tendencias clave que marcarán la próxima década se incluyen:

Industria 4.0 / IIoT: Sensores inalámbricos de nivel de las botellas, configuración remota y análisis basados en la nube para la gestión de flotas en múltiples fábricas.

Materiales de pureza ultraalta: Pasarse del 316L al 316L VAR (refundido por arco al vacío) o incluso a componentes recubiertos de zafiro para reducir la desgasificación.

Diseños modulares y tipo «caja de herramientas»: armarios que permiten el intercambio rápido de cartuchos de gas para diferentes composiciones químicas, lo que reduce el tiempo de puesta en marcha de las fábricas.

Armarios de gas ecológicos: ventiladores de extracción de bajo consumo con variadores de frecuencia (VFD) e integración con sistemas de eliminación que destruyen gases que contribuyen al calentamiento global, como el NF₃.

Suministro por debajo de ppb: A medida que surgen los nodos de 2 nm y 1 nm, los armarios deben garantizar <10 ppt de humedad y <100 ppt de metales.

Algunos proveedores ofrecen ahora armarios de gas inteligentes con visión artificial integrada para verificar los códigos de barras de las botellas y las conexiones de las válvulas antes de iniciar el flujo, lo que reduce aún más el error humano.

9. Cómo elegir el sistema de armario de gases adecuado
La selección de un sistema de armario de gases para semiconductores destinado al suministro de gases de alta pureza requiere una evaluación minuciosa de:

Propiedades de los gases: Identificar la toxicidad, la inflamabilidad, la corrosividad y la piroforicidad. Esto determina si es necesario cumplir con las normas SEMI S2, NFPA 55 o la normativa local contra incendios.

Requisitos de caudal: caudal máximo (slm) y presión (psig). Para caudales elevados, utilice reguladores y válvulas con orificios más grandes.

Estrategia de cambio: una sola botella para I+D; cambio automático para la producción ininterrumpida (24/7) con el fin de evitar tiempos de inactividad.

Capacidad de integración: ¿Es compatible con SECS/GEM o con Modbus estándar? Asegúrese de que sea compatible con el sistema host de su planta de fabricación.

Asistencia del proveedor: Busque redes de servicio globales, especialmente si dispone de varias plantas de fabricación.

Entre las marcas líderes en este sector se encuentran ATMI (ahora Entegris), Parker Hannifin, Fujikin, Ichor Systems y Stainless Design Concepts. Solicite un protocolo de prueba de aceptación en fábrica (FAT) e insista en que las superficies internas estén pulidas (Ra < 15 µin).

10. Preguntas frecuentes (FAQ)
P: ¿Por qué no puedo utilizar simplemente un armario de gases de laboratorio estándar para los gases de semiconductores?
R: Los armarios de gases para semiconductores cuentan con controles de pureza mucho más estrictos (superficies internas electropulidas, prueba de fugas de helio hasta 1e⁻⁹), purga automatizada e integración con el sistema de monitorización de gases de toda la planta de fabricación. Los armarios estándar carecen de estas características.

P: ¿Con qué frecuencia debe recertificarse un armario de gases?
R: Anualmente, para garantizar la seguridad funcional (válvulas, sensores, ESD). Los componentes relacionados con la pureza, como los reguladores, se renuevan cada dos años o en función del número de ciclos.

P: ¿Puede un mismo armario albergar tanto silano como cloro?
R: Nunca. La contaminación cruzada podría provocar una reacción violenta o generar subproductos peligrosos. Se deben utilizar armarios específicos para cada familia de gases o cada composición química.

P: ¿Cuál es el coste habitual de un sistema de armarios de gases para semiconductores?
R: Desde 15 000 dólares por un sencillo armario de gases inertes hasta más de 120 000 dólares por un armario de gases tóxicos de doble cilindro, totalmente automatizado y con interfaz de depuración.

P: ¿Estos armarios requieren una clasificación eléctrica especial?
R: Para los gases inflamables, los componentes eléctricos deben estar clasificados como Clase I, División 2 (o Zona 2). Para los gases pirofóricos, a menudo División 1.

Los 10 mejores fabricantes de válvulas reguladoras de presión para gases especiales en China
Los 10 mejores fabricantes de válvulas reguladoras de presión para gases especiales en China
Conclusión
A medida que los dispositivos semiconductores se vuelven más complejos, la infraestructura que los sustenta debe alcanzar un nivel de cero defectos. Los sistemas de armarios de gases para semiconductores, destinados al suministro de gases de alta pureza, no son meras cajas de almacenamiento, sino equipos de proceso críticos que protegen tanto el rendimiento del producto como la vida humana. Desde sus sofisticadas secuencias de purga hasta sus enclavamientos de seguridad redundantes, estos armarios hacen posible la química precisa que define la era digital.

Invertir en armarios de gases de alta calidad, seguir estrictos programas de mantenimiento y mantenerse al día de las tecnologías emergentes del IoT y de la pureza garantizará que su fábrica funcione con los más altos niveles de fiabilidad y cumplimiento normativo. Tanto si está diseñando una nueva planta de 300 mm como si está modernizando una línea existente, nunca comprometa la integridad de su sistema de suministro de gases. Al fin y al cabo, en el mundo de los nanómetros, una sola molécula de gas marca la diferencia.

Para obtener más información sobre los sistemas de armarios de gas para semiconductores destinados al suministro de gas de alta pureza: la guía definitiva, puede visitar la página web de Jewellok en https://www.specialtygasregulator.com/product-category/specialty-gas-cabinet/.
