La industria de los semiconductores opera en un entorno en el que la contaminación, medida en partes por mil millones, puede arruinar todo un lote de producción. A medida que las geometrías de los chips siguen reduciéndose y la complejidad de los procesos aumenta, los fabricantes recurren a sistemas de suministro de gases y productos químicos altamente controlados para mantener el rendimiento y las prestaciones de los dispositivos. Un componente fundamental de estos sistemas es la válvula de diafragma de pureza ultraalta (UHP).

Las válvulas de diafragma UHP están diseñadas específicamente para manejar gases y productos químicos de alta pureza, minimizando al mismo tiempo la generación de partículas, las fugas y la contaminación. Sus superficies internas limpias, su sellado hermético y su control de precisión las convierten en indispensables en todas las instalaciones de fabricación de semiconductores (fábricas).

Este artículo analiza las aplicaciones más comunes de las válvulas de diafragma de pureza ultraalta (UHP) en la fabricación de semiconductores, explicando cómo contribuyen a la integridad del proceso, la fiabilidad de los equipos y la eficiencia de la producción.

¿Qué son las válvulas de diafragma de pureza ultraalta?
Una válvula de diafragma de pureza ultraalta (UHP) es una válvula especializada diseñada para aplicaciones que requieren la manipulación de fluidos o gases extremadamente limpios. A diferencia de las válvulas convencionales que utilizan empaquetadura en el vástago, las válvulas de diafragma aíslan el fluido de proceso del actuador y del entorno externo mediante un diafragma flexible. Este diseño elimina el espacio muerto, reduce el riesgo de contaminación y proporciona una excelente estanqueidad.

Entre sus características principales se incluyen:
Superficies en contacto con el fluido de alta pureza: normalmente fabricadas en acero inoxidable 316L electropulido o en aleaciones de alta pureza.
Volumen muerto mínimo: evita el atrapamiento de gas y la acumulación de partículas.
Excelente estanqueidad: a menudo se someten a pruebas de fugas de helio con valores inferiores a 1×10⁻⁹ cc estándar/seg.
Compatibilidad con salas blancas: Diseñadas para un nivel de limpieza propio de la industria de los semiconductores y una baja generación de partículas.
Control preciso del caudal: Compatibles con sistemas automatizados de control de procesos.
Estas características hacen que las válvulas de diafragma UHP sean ideales para las exigentes condiciones que se dan en las fábricas de semiconductores.

Por qué es importante la pureza en la fabricación de semiconductores
Los dispositivos semiconductores se fabrican capa por capa mediante procesos como la deposición química en fase de vapor (CVD), la deposición de capas atómicas (ALD), el grabado, el dopaje y la limpieza. Muchos de estos pasos implican el uso de gases reactivos y productos químicos ultrapuros que se suministran a través de complejas redes de tuberías.

Los contaminantes, como partículas, humedad, hidrocarburos o iones metálicos, pueden provocar:

Defectos en las películas delgadas
Mala adhesión o uniformidad
Fallos eléctricos
Reducción del rendimiento de las obleas
Tiempo de inactividad de los equipos
Para evitar estos problemas, las fábricas de semiconductores aplican estrictos protocolos de control de la contaminación, y las válvulas de diafragma UHP desempeñan un papel fundamental en el mantenimiento de la pureza del sistema.

1. Sistemas de suministro de gases de proceso
Descripción general de la aplicación
Uno de los usos más extendidos de las válvulas de diafragma UHP es en los sistemas de suministro de gases de proceso. Las herramientas de semiconductores requieren cantidades precisas de gases como nitrógeno (N₂), argón (Ar), hidrógeno (H₂), silano (SiH₄), amoníaco (NH₃) y diversos compuestos fluorados.

Estos gases deben mantenerse ultrapuros desde la fuente de almacenamiento hasta la cámara de proceso.

Función de la válvula
Aísla las líneas de gas durante el mantenimiento o el cambio de cilindros
Controla el flujo de gas hacia cada una de las herramientas de proceso
Evita el reflujo y la contaminación cruzada entre las líneas de gas
Mantiene un funcionamiento sin fugas en condiciones de alta pureza
Por qué se utilizan válvulas de diafragma UHP
Las superficies lisas y electropulidas minimizan la desprendimiento de partículas
El sellado hermético evita la contaminación atmosférica
El bajo volumen muerto garantiza una purga rápida y un intercambio de gas eficaz
Compatibilidad con gases corrosivos y reactivos
En las fábricas modernas, los armarios de gas automatizados y los paneles de distribución suelen integrar válvulas de diafragma UHP de accionamiento neumático para un control preciso y repetible.

2. Sistemas de deposición química en fase de vapor (CVD)
Descripción general de la aplicación
Los procesos CVD depositan películas delgadas sobre las obleas mediante la reacción de precursores gaseosos a temperaturas elevadas. Algunos ejemplos son la deposición de nitruro de silicio, dióxido de silicio, tungsteno y películas metálicas.

La pureza y la uniformidad del suministro de gases precursores afectan directamente a la calidad y la uniformidad de la película.

Función de la válvula
Regula el flujo de gas precursor hacia el reactor
Aísla las líneas de proceso durante los cambios de receta
Permite procedimientos seguros de parada y mantenimiento
Admite la secuenciación automatizada en las herramientas de deposición
Por qué se utilizan válvulas de diafragma UHP
Minimizan la contaminación que podría provocar defectos en la película
Proporcionan un funcionamiento fiable a temperaturas y presiones elevadas
Ofrecen un accionamiento rápido para una sincronización precisa del proceso
Resisten la corrosión provocada por los gases precursores reactivos
Dado que los procesos CVD son muy sensibles a las impurezas, las válvulas de diafragma UHP son esenciales para mantener unas condiciones de deposición estables.

3. Sistemas de deposición por capas atómicas (ALD)
Descripción general de la aplicación
La ALD es una técnica avanzada de deposición que forma películas capa a capa, átomo a átomo, mediante pulsos alternos de precursores. El proceso exige una sincronización extremadamente precisa y un aislamiento total entre las exposiciones a los precursores.

Función de la válvula
Proporciona pulsos de precursor cortos y repetibles.
Separa las diferentes líneas de precursor para evitar reacciones prematuras.
Controla el flujo de gas de purga entre ciclos de ALD.
Garantiza una conmutación rápida con un volumen muerto mínimo.
Por qué se utilizan válvulas de diafragma UHP
Su excepcional estanqueidad evita la contaminación cruzada.
Su bajo volumen interno permite transiciones de pulso nítidas
Su elevada vida útil permite un funcionamiento automatizado continuo
Sus superficies limpias reducen la generación de partículas durante ciclos repetidos
En los sistemas ALD, el rendimiento de la válvula influye directamente en el control del espesor de la película y en la conformidad, lo que convierte a las válvulas de diafragma UHP en un componente crítico.

4. Sistemas de grabado
Descripción general de la aplicación
El grabado elimina material de las superficies de las obleas mediante procesos de plasma o químicos húmedos. El grabado por plasma suele utilizar gases como CF₄, SF₆, Cl₂ y HBr, que pueden ser altamente reactivos y corrosivos.

Función de la válvula
Controla el suministro de gases de grabado a la cámara de plasma
Aísla las líneas de gas durante la limpieza y el mantenimiento de la cámara
Permite un cambio rápido de gases para recetas de grabado complejas
Ayuda a mantener condiciones estables de presión y caudal en la cámara
Por qué se utilizan válvulas de diafragma UHP
Los materiales resistentes a la corrosión soportan gases agresivos
El sellado hermético evita la fuga de gases peligrosos
Los tiempos de respuesta rápidos mejoran la repetibilidad del proceso
El control de la contaminación protege la integridad de las obleas
Dada la naturaleza peligrosa de muchos gases de grabado, las válvulas de diafragma UHP también contribuyen de manera significativa a la seguridad de las fábricas de semiconductores y al cumplimiento de la normativa medioambiental.

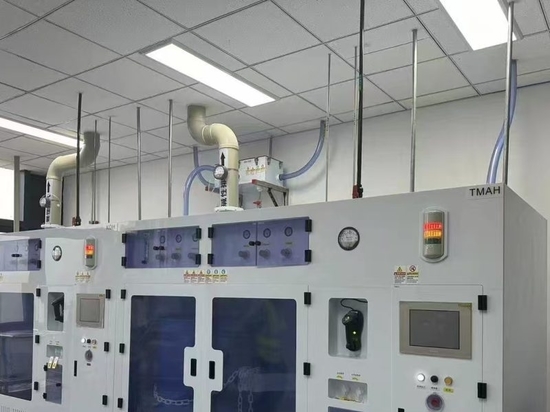

5. Sistemas de distribución de productos químicos húmedos
Descripción general de la aplicación
Las fábricas de semiconductores utilizan productos químicos ultrapuros, como el ácido fluorhídrico (HF), el ácido sulfúrico (H₂SO₄), el hidróxido de amonio (NH₄OH) y el agua desionizada, para la limpieza y la preparación de superficies.

Estos productos químicos se distribuyen a través de sistemas de tuberías específicos hacia las mesas de trabajo húmedas y las herramientas de limpieza.

Función de la válvula
Controla el flujo de productos químicos hacia los equipos de proceso
Aísla los circuitos de distribución para el mantenimiento
Permite realizar operaciones seguras de drenaje y lavado
Evita la contaminación cruzada entre las líneas de productos químicos
Por qué se utilizan válvulas de diafragma UHP
Los materiales de alta pureza evitan la contaminación iónica
Las superficies internas lisas reducen la acumulación de partículas
Compatibilidad química con agentes de limpieza agresivos
El sellado fiable minimiza los riesgos de fugas
En los sistemas químicos húmedos, la limpieza de las válvulas es especialmente importante, ya que la contaminación por trazas de metales puede afectar gravemente al rendimiento de los dispositivos.

6. Sistemas de distribución de gases a granel y de servicios públicos
Descripción general de la aplicación
Las fábricas de semiconductores dependen de sistemas de servicios públicos a gran escala que distribuyen gases a granel, como nitrógeno, argón y aire limpio y seco, por toda la instalación. Estos sistemas permiten la purga, la inertización y el funcionamiento de los equipos.

Función de la válvula
Secciona y aísla las líneas de distribución
Controla el suministro de gas a las diferentes áreas de la planta de fabricación
Permite realizar tareas de mantenimiento sin tener que desconectar toda la red
Mantiene la integridad del sistema durante los cambios de presión
Por qué se utilizan válvulas de diafragma UHP
Fiabilidad a largo plazo en funcionamiento continuo
Las bajas fugas reducen el desperdicio de gas y el riesgo de contaminación
Las superficies internas limpias mantienen la pureza del gas de servicio
Compatibilidad con los sistemas automatizados de gestión de instalaciones
Aunque los gases de servicio pueden no ser tan reactivos como los gases de proceso, mantener una alta pureza sigue siendo esencial para los procesos sensibles de semiconductores.

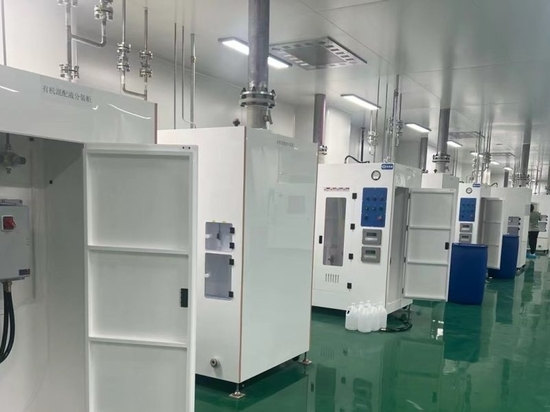

7. Armarios de gas y cajas de válvulas múltiples (VMB)
Descripción general de la aplicación
Los armarios de gas almacenan y gestionan gases de proceso peligrosos, mientras que las cajas de válvulas múltiples distribuyen dichos gases a múltiples herramientas. Estos sistemas requieren un control preciso, supervisión y enclavamientos de seguridad.

Función de la válvula
Aísla las bombonas de gas individuales
Controla el cambio automático entre bombonas
Corta el flujo de gas durante alarmas o emergencias
Dirige los gases a equipos de proceso específicos
Por qué se utilizan válvulas de diafragma UHP
Excelente estanqueidad para la manipulación de gases peligrosos
Accionamiento rápido para paradas de emergencia
Diseño limpio compatible con las normas de pureza de gases para semiconductores
Alta fiabilidad en sistemas de seguridad automatizados
En los armarios de gas, el rendimiento de las válvulas está estrechamente relacionado tanto con el tiempo de actividad del proceso como con la seguridad del personal.

8. Sistemas de purga y ventilación
Descripción general de la aplicación
Antes de realizar tareas de mantenimiento o cambios en las líneas de gas, los sistemas de semiconductores deben purgarse con gas inerte y ventilarse de forma segura. Los sistemas de purga y ventilación eliminan los gases residuales del proceso y evitan la exposición a sustancias peligrosas.

Función de la válvula
Dirige el gas de purga a través de las líneas de proceso
Controla la ventilación hacia los sistemas de escape
Aísla secciones del sistema durante el mantenimiento
Garantiza la eliminación completa de los gases residuales
Por qué se utilizan válvulas de diafragma UHP
El bajo volumen muerto mejora la eficiencia de la purga
El funcionamiento hermético evita la entrada de aire
Su construcción duradera resiste ciclos frecuentes
Las superficies limpias reducen la contaminación durante las operaciones de mantenimiento
Las operaciones eficaces de purga y ventilación son esenciales para un mantenimiento seguro y una rápida rotación de los equipos.

Consideraciones sobre materiales y diseño
Para garantizar un funcionamiento fiable en entornos de semiconductores, las válvulas de diafragma UHP se fabrican siguiendo estrictas normas de materiales y diseño.

Materiales habituales
Acero inoxidable 316L: Ampliamente utilizado por su resistencia a la corrosión y su capacidad de electropulido.
Hastelloy y otras aleaciones de níquel: Se utilizan para aplicaciones altamente corrosivas.
Membranas de PTFE/PFA: ofrecen resistencia química y una baja generación de partículas.
Acabado superficial
Las superficies en contacto con el fluido suelen someterse a un electropulido hasta alcanzar una rugosidad media (Ra) de 10 micropulgadas (0,25 µm) o inferior. Las superficies más lisas reducen la adhesión de partículas y mejoran la facilidad de limpieza.

Configuraciones de las válvulas
Accionamiento manual o neumático
Diseños normalmente abiertos o normalmente cerrados
Configuraciones de dos vías, tres vías o con colector
Diseños compactos para paneles de gas de alta densidad
Estas opciones permiten adaptar las válvulas a los requisitos específicos de los procesos de semiconductores.

Ventajas de las válvulas de diafragma UHP en las fábricas de semiconductores
En todas las aplicaciones, las válvulas de diafragma UHP ofrecen varias ventajas generales:

Control de la contaminación: minimiza las partículas, la humedad y las impurezas químicas.
Estabilidad del proceso: garantiza un suministro constante de gases y productos químicos para obtener resultados de fabricación repetibles.
Seguridad: Proporciona un aislamiento fiable y una manipulación estanca de materiales peligrosos.
Eficiencia operativa: Facilita la automatización, un mantenimiento rápido y un elevado tiempo de actividad de los equipos.
Cumplimiento normativo: Ayuda a las fábricas a cumplir con estrictas normas de limpieza y medioambientales.
Fabricante de reguladores de gas de pureza ultraalta
Fabricante de reguladores de gas de pureza ultraalta
Conclusión
Las válvulas de diafragma de pureza ultraalta son componentes fundamentales en la fabricación de semiconductores. Desde el suministro de gases de proceso y los sistemas avanzados de deposición hasta la distribución de productos químicos húmedos y los armarios de gases críticos para la seguridad, estas válvulas permiten una gestión precisa, limpia y fiable de fluidos y gases ultrapuros.

A medida que la tecnología de semiconductores avanza hacia nodos más pequeños y arquitecturas más complejas, la demanda de mayor pureza y un control más estricto de los procesos sigue creciendo. Las válvulas de diafragma de pureza ultraalta seguirán siendo esenciales para garantizar una fabricación libre de contaminación, maximizar el rendimiento de las obleas y asegurar el funcionamiento seguro de las modernas fábricas de semiconductores.
