Válvula de diafragma de pureza ultraalta frente a válvula de fuelle: ¿cuál es la mejor opción para los sistemas de gas de semiconductores?

{{{sourceTextContent.subTitle}}}

Válvula de diafragma de pureza ultraalta frente a válvula de fuelle: ¿cuál es la mejor opción para los sistemas de gas de semiconductores?

{{{sourceTextContent.description}}}

En la fabricación moderna de semiconductores, los sistemas de suministro de gases se encuentran entre las infraestructuras más críticas dentro de una planta de fabricación (fab). Procesos como la deposición química en fase de vapor (CVD), la deposición por capas atómicas (ALD), la implantación iónica y el grabado por plasma dependen todos de gases especiales ultralimpios suministrados con absoluta precisión. Incluso la contaminación microscópica, la generación de partículas o las fugas pueden afectar negativamente al rendimiento de las obleas, a la fiabilidad de los dispositivos y a la estabilidad del proceso.

Por este motivo, las válvulas de pureza ultraalta (UHP) desempeñan un papel fundamental en los sistemas de distribución de gases para semiconductores. Entre las numerosas tecnologías de válvulas disponibles, dos diseños predominan en el sector: las válvulas de diafragma de pureza ultraalta y las válvulas de fuelle. Ambas están diseñadas para aplicaciones con gases limpios, pero sus estructuras, mecanismos de sellado y características de funcionamiento difieren significativamente.

Este artículo analiza las diferencias entre las válvulas de diafragma de pureza ultraalta (UHP) y las válvulas de fuelle, compara su rendimiento en los sistemas de gas para semiconductores y explica qué tecnología de válvulas es más adecuada para aplicaciones específicas en el sector de los semiconductores.

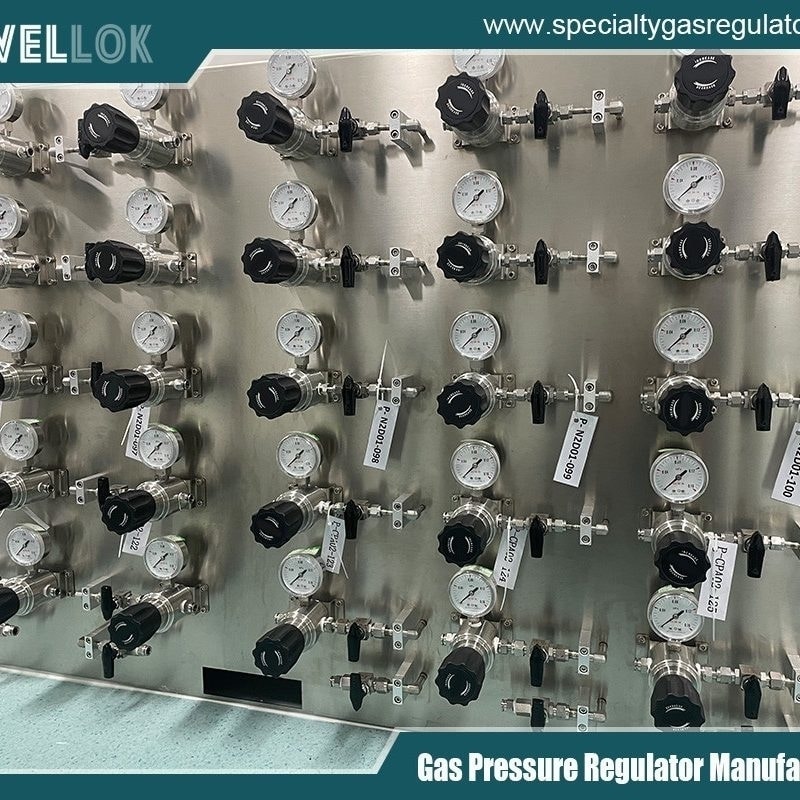

Válvulas de diafragma y reductores de presión de acero inoxidable 316L de pureza ultraalta (UHP)
Válvulas de diafragma y reductores de presión de acero inoxidable 316L de pureza ultraalta (UHP)
Comprensión de los requisitos de los sistemas de gas para semiconductores
Los sistemas de gas para semiconductores son mucho más exigentes que los sistemas industriales convencionales de fluidos. Las fábricas modernas suelen utilizar gases con niveles de pureza que alcanzan los 5N, 6N o incluso superiores al 99,9999 %. Muchos gases de proceso también son corrosivos, tóxicos, pirofóricos o sensibles a la humedad.

Entre los requisitos típicos de los sistemas de gas para semiconductores se incluyen:

Tasas de fuga extremadamente bajas
Generación mínima de partículas
Bajo volumen muerto
Excelente eficiencia de purga
Resistencia a la corrosión
Alta vida útil
Compatibilidad con entornos de vacío
Control de caudal estable y repetible
Incluso las cavidades internas más pequeñas pueden atrapar humedad o hidrocarburos, liberando posteriormente contaminantes de nuevo en la corriente de gas. Por lo tanto, minimizar el volumen muerto es esencial en los sistemas de gas UHP.

Para cumplir estas estrictas normas, los fabricantes de semiconductores suelen utilizar válvulas de acero inoxidable 316L electropulido, montadas en entornos de sala limpia y sometidas a pruebas de fugas de helio para garantizar tasas de fuga extremadamente bajas.

¿Qué es una válvula de diafragma de pureza ultraalta?
Una válvula de diafragma de pureza ultraalta utiliza un diafragma flexible para aislar el gas de proceso del actuador y de los componentes mecánicos móviles. El diafragma se desplaza verticalmente para sellar contra el asiento de la válvula, abriendo o cerrando la vía de flujo de gas.

El diafragma actúa como barrera física entre el gas y las piezas mecánicas externas, lo que elimina la necesidad de las juntas de empaquetadura tradicionales del vástago. Este diseño reduce drásticamente los riesgos de fugas y contaminación.

Características clave de las válvulas de diafragma de pureza ultraalta (UHP)
1. Baja generación de partículas
Las válvulas de diafragma están diseñadas específicamente para minimizar la fricción y eliminar las piezas deslizantes dentro de la vía de flujo en contacto con el fluido. Esto reduce la generación de partículas durante el funcionamiento, lo que las hace ideales para procesos de semiconductores.

2. Volumen muerto mínimo
Las modernas válvulas de diafragma UHP cuentan con geometrías internas optimizadas con diseños sin cavidades o con un espacio muerto casi nulo. Esto mejora la eficiencia de la purga y reduce el atrapamiento de gas.

3. Excelente estanqueidad
Las válvulas de diafragma de alta calidad suelen alcanzar tasas de fuga de helio inferiores a 1×10⁻⁹ std·cm³/s He, lo que las hace adecuadas para la manipulación de gases tóxicos y corrosivos.

4. Limpieza superficial superior
La mayoría de las válvulas de diafragma de grado semiconductor utilizan:

Superficies internas electropulidas
Acero inoxidable 316L VIM/VAR
Limpieza por ultrasonidos
Montaje y embalaje en sala limpia
Estos procesos ayudan a mantener los estándares de pureza de gases ultralimpios.

5. Alta resistencia a la corrosión
Las válvulas de diafragma UHP se utilizan ampliamente con gases corrosivos como:

HCl
Cl₂
NH₃
WF₆
HF
Los diafragmas de aleación especial y el acero inoxidable electropulido mejoran la compatibilidad química y la fiabilidad a largo plazo.

¿Qué es una válvula de fuelle?
Una válvula de fuelle utiliza un conjunto de fuelle metálico soldado para aislar el gas de proceso del entorno externo. El fuelle se expande y se contrae durante el funcionamiento de la válvula, manteniendo al mismo tiempo un sellado hermético.

A diferencia de las válvulas de diafragma, las válvulas de fuelle se utilizan a menudo en sistemas de vacío, aplicaciones a alta temperatura y sistemas de gas a alta presión, donde el sellado metal contra metal proporciona una mayor durabilidad.

Las válvulas de fuelle son habituales en:

Sistemas de vacío ultraalto (UHV)
Instrumentación analítica
Laboratorios de investigación
Sistemas de transferencia al vacío
Determinadas herramientas de proceso de semiconductores
Características clave de las válvulas de fuelle
1. Sellado hermético metálico
Las válvulas de fuelle utilizan conjuntos de fuelle totalmente metálicos y soldados, lo que proporciona un rendimiento de sellado extremadamente fiable en condiciones de vacío.

Esto las hace muy adecuadas para:

Aislamiento al vacío
Entornos de alta temperatura
Cámaras de vacío
Sistemas de gases analíticos
2. Mayor capacidad de presión y temperatura
En comparación con las válvulas de diafragma, las válvulas de fuelle suelen tolerar:

Temperaturas de funcionamiento más elevadas
Rangos de presión más amplios
Ciclos de vacío más agresivos
3. Mayor resistencia a la fatiga estructural
Los fuelles metálicos pueden ofrecer una excelente durabilidad en algunas aplicaciones mecánicas exigentes, especialmente cuando se requiere una construcción sin elastómeros.

4. Volumen interno ligeramente mayor
Los diseños de las válvulas de fuelle suelen incluir cavidades internas más grandes que las válvulas de diafragma. Esto puede aumentar el volumen muerto y reducir la eficiencia de purga en aplicaciones de distribución de gases de pureza ultraalta.

Válvula de diafragma frente a válvula de fuelle: comparación técnica
1. Rendimiento en cuanto a pureza
Ventaja de la válvula de diafragma
En los sistemas de suministro de gas para semiconductores, la pureza suele ser la máxima prioridad. Las válvulas de diafragma están optimizadas específicamente para la manipulación de gases ultralimpios, con zonas de retención interna mínimas y una generación reducida de partículas.

Las válvulas de fuelle pueden presentar espacios internos más amplios y trayectorias de flujo más complejas, lo que puede aumentar el riesgo de contaminación durante el cambio de gas y la purga.

A medida que los nodos de los semiconductores siguen reduciéndose por debajo de los 5 nm, la tolerancia a la contaminación se vuelve cada vez más estricta. Es fundamental minimizar la humedad y los hidrocarburos atrapados.

Ganadora: válvula de diafragma

2. Generación de partículas
La contaminación por partículas es una de las principales causas de defectos en las obleas.

Las válvulas de diafragma reducen la generación de partículas porque:

Ningún sello deslizante del vástago entra en contacto con el gas de proceso
Las superficies lisas electropulidas reducen la fricción
Las trayectorias de flujo están optimizadas para garantizar la limpieza
Las válvulas de fuelle pueden generar niveles de partículas ligeramente superiores debido al movimiento del fuelle y a su geometría interna.

Ganadora: Válvula de diafragma

3. Estanqueidad
Ambos tipos de válvulas ofrecen una estanqueidad excepcional.

Las válvulas de fuelle proporcionan un excelente sellado hermético en entornos de vacío, mientras que las válvulas de diafragma alcanzan tasas de fuga de helio extremadamente bajas, adecuadas para gases tóxicos de semiconductores.

En la mayoría de los paneles de gases para semiconductores y cajas de distribuidores de válvulas (VMB), las válvulas de diafragma ya superan los requisitos de estanqueidad.

Ganador: Empate

4. Compatibilidad con el vacío
Las válvulas de fuelle suelen ser las preferidas en aplicaciones de vacío ultraalto porque sus estructuras de sellado totalmente metálicas funcionan excepcionalmente bien en condiciones de vacío profundo.

Las válvulas de diafragma también pueden funcionar en vacío, pero las válvulas de fuelle suelen predominar en los sistemas especializados de aislamiento al vacío.

Ganador: Válvula de fuelle

5. Volumen muerto y eficiencia de purga
El volumen muerto es una preocupación importante en los sistemas de suministro de gases para semiconductores, ya que el gas atrapado puede provocar:

Contaminación cruzada
Retención de humedad
Conmutación de gas más lenta
Tiempos de purga más largos
Las válvulas de diafragma suelen presentar:

Recorridos de flujo compactos
Espacio muerto casi nulo
Mayor eficiencia de purga
Las válvulas de fuelle suelen tener cavidades internas más grandes.

Ganadora: Válvula de diafragma

6. Mantenimiento y facilidad de reparación
Las válvulas de diafragma son relativamente fáciles de mantener y sustituir dentro de los armarios de gas y los sistemas de distribución para semiconductores.

Los conjuntos de fuelle pueden resultar más complejos y costosos de reparar si se produce un fallo por fatiga.

Ganadora: Válvula de diafragma

7. Capacidad para altas temperaturas
Las válvulas de fuelle suelen tolerar temperaturas más altas que las válvulas de diafragma, ya que cuentan con estructuras de sellado totalmente metálicas.

Esto hace que las válvulas de fuelle sean una opción atractiva para:

Hornos de vacío
Sistemas analíticos
Entornos de proceso a alta temperatura
Ganadora: Válvula de fuelle

¿Qué válvula es mejor para los sistemas de gas de semiconductores?
Para la mayoría de las aplicaciones de suministro de gas en semiconductores, las válvulas de diafragma de pureza ultraalta se consideran la opción más adecuada.

Las fuentes del sector identifican sistemáticamente a las válvulas de diafragma como la solución estándar para:

Armarios de gas
Cajas de distribución de válvulas (VMB)
Barras de gas
Distribución de gases especiales a granel
Sistemas de conexión de herramientas
Paneles de control de gas en el punto de uso
Entre sus ventajas se incluyen:

Menor generación de partículas
Mayor eficiencia de purga
Volumen muerto reducido
Excelente resistencia a la corrosión
Alta vida útil
Limpieza superior
Estas características respaldan directamente los objetivos de la fabricación de semiconductores de maximizar el rendimiento y mantener condiciones de proceso ultralimpias.

Las válvulas de fuelle siguen siendo valiosas en aplicaciones especializadas que implican:

Sistemas de vacío ultraalto
Procesos a alta temperatura
Instrumentación de vacío
Equipos de investigación y análisis
Sin embargo, para la distribución generalizada de gases especiales en la industria de los semiconductores, se suelen preferir las válvulas de diafragma.

Aplicaciones típicas en semiconductores para cada tipo de válvula
Aplicaciones de las válvulas de diafragma para vacío ultraalto (UHP)
Armarios de gases para semiconductores
Sistemas VMB/VMP
Distribución de gases para CVD
Control de gases de proceso para ALD
Suministro a granel de gases especiales
Sistemas de gas de purga
Manejo de gases tóxicos
Distribución de gases corrosivos
Aplicaciones de las válvulas de fuelle
Cámaras de vacío ultraalto
Sistemas de transferencia al vacío
Equipos de investigación
Instrumentación analítica
Líneas de vacío a alta temperatura
Aplicaciones de aislamiento al vacío
Tendencias futuras en la tecnología de válvulas UHP
A medida que la fabricación de semiconductores avanza hacia nodos de proceso más pequeños y tecnologías de encapsulado más avanzadas, los requisitos de las válvulas UHP siguen evolucionando.

Los futuros desarrollos en válvulas se centran en:

Menor generación de partículas
Reducción del volumen muerto
Ciclos de purga más rápidos
Mayor resistencia a la corrosión
Mayor vida útil
Accionamiento neumático inteligente
Tecnologías avanzadas de tratamiento de superficies
Los fabricantes también recurren cada vez más a:

Acero inoxidable VIM/VAR
Métodos mejorados de electropulido
Procesos de montaje certificados para salas blancas
Pruebas de fugas de helio mejoradas
Estas mejoras tienen como objetivo satisfacer las crecientes exigencias de la fabricación avanzada de semiconductores y la producción de chips de próxima generación.

Sistema de colector de hidrógeno a alta presión
Sistema de colector de hidrógeno a alta presión
Conclusión
Tanto las válvulas de diafragma de pureza ultraalta como las válvulas de fuelle desempeñan un papel importante en los sistemas de control de fluidos para semiconductores, pero están optimizadas para entornos operativos diferentes.

Las válvulas de diafragma destacan en:

Manejo de gases ultralimpios
Baja generación de partículas
Volumen muerto mínimo
Distribución de gases para semiconductores
Aplicaciones con gases especiales corrosivos
Las válvulas de fuelle destacan en:

Aislamiento al vacío
Sistemas de alta temperatura
Entornos de vacío ultraalto
Aplicaciones analíticas especializadas
Para la mayoría de los sistemas de suministro de gases para semiconductores, la válvula de diafragma de pureza ultraalta sigue siendo la solución preferida, ya que ofrece el mejor equilibrio entre pureza, estanqueidad, eficiencia de purga y control de la contaminación.

A medida que la fabricación de semiconductores sigue avanzando hacia tecnologías de proceso cada vez más avanzadas, la importancia de las válvulas de diafragma UHP de alto rendimiento no hará más que crecer.

Para obtener más información sobre la comparación entre las válvulas de diafragma de pureza ultraalta y las válvulas de fuelle —cuál es la mejor opción para los sistemas de gas de semiconductores—, puede visitar la página web de Jewellok en https://www.specialtygasregulator.com/product-category/specialty-gas-cabinet/.
