Regulador de presión de N₂O de alta pureza para aplicaciones de CVD y ALD en la industria de los semiconductores

{{{sourceTextContent.subTitle}}}

Regulador de presión de N₂O de alta pureza para aplicaciones de CVD y ALD en el sector de los semiconductores

{{{sourceTextContent.description}}}

En la fabricación avanzada de semiconductores, los gases de proceso desempeñan un papel fundamental a la hora de determinar la calidad de las obleas, el rendimiento de los dispositivos y el rendimiento de la producción. Entre estos gases especiales, el óxido nitroso (N₂O) se ha convertido en un gas de proceso esencial, ampliamente utilizado en aplicaciones de deposición química en fase de vapor (CVD) y de deposición por capas atómicas (ALD) para la formación de películas finas, procesos de oxidación y la fabricación de capas dieléctricas.

A medida que los dispositivos semiconductores siguen reduciéndose hacia nodos tecnológicos avanzados, los requisitos para los sistemas de suministro de gas se han vuelto cada vez más exigentes. Incluso niveles extremadamente bajos de contaminación, fluctuaciones de presión o generación de partículas pueden afectar negativamente a la uniformidad de la deposición y a la fiabilidad de los dispositivos. Por lo tanto, un regulador de presión de N₂O de alta pureza es un componente crítico diseñado para proporcionar un control de presión estable, preciso y libre de contaminación para los equipos de procesos de semiconductores.

Un regulador de presión de N₂O de grado semiconductor debe cumplir requisitos estrictos, entre los que se incluyen la selección de materiales de pureza ultraalta, una integridad superior frente a fugas, una baja generación de partículas, una alta estabilidad de presión y la compatibilidad con entornos de gases corrosivos o reactivos. Estos reguladores avanzados se integran ampliamente en sistemas de suministro de gases de pureza ultraalta (UHP), armarios de gases, equipos de CVD, sistemas de ALD e instalaciones de fabricación de semiconductores.

Válvula reductora de presión con diafragma de acero inoxidable 316L de pureza ultraalta
1. El papel del gas N₂O en los procesos CVD y ALD de semiconductores
El óxido nitroso (N₂O) se utiliza habitualmente en la fabricación de semiconductores debido a su gran capacidad de oxidación y a su estabilidad química en condiciones de proceso controladas.

En aplicaciones de CVD, el N₂O se utiliza a menudo como fuente de oxígeno o agente oxidante durante los procesos de deposición de películas finas. Contribuye a la formación de materiales tales como:

Óxido de silicio (SiO₂)
Oxinitruro de silicio (SiON)
Películas dieléctricas de alta constante dieléctrica (High-k)
Capas de óxido metálico
Durante los procesos ALD, el N₂O puede actuar como oxidante reactivo para una deposición precisa capa por capa. La tecnología ALD requiere un control extremadamente preciso de los pulsos de gas, ya que el espesor de la película se controla a escala atómica.

Cualquier inestabilidad en la presión del flujo de N₂O puede dar lugar a:

Espesor de película no uniforme
Escasa consistencia entre obleas
Mayor densidad de defectos
Reducción del rendimiento de los dispositivos semiconductores
Por lo tanto, mantener un suministro estable de presión de N₂O es esencial para lograr resultados de deposición de alta calidad.

Un regulador de presión de N₂O de alto rendimiento garantiza que la presión del gas se mantenga constante desde la fuente de gas hasta la cámara de proceso, lo que permite a los fabricantes de semiconductores mantener un control preciso del proceso.

2. Por qué se requieren reguladores de presión de N₂O de alta pureza
Los reguladores de presión industriales estándar no son adecuados para aplicaciones de semiconductores, ya que pueden introducir fuentes de contaminación tales como:

Partículas metálicas
Residuos de hidrocarburos
Humedad
Contaminación por oxígeno
Productos de corrosión interna
La fabricación de semiconductores requiere entornos gaseosos extremadamente limpios. El regulador está expuesto directamente al gas N₂O de alta pureza, lo que significa que cada superficie interna tiene el potencial de afectar a la calidad del proceso.

Un regulador de presión de N₂O de grado semiconductor está diseñado específicamente con:

Materiales de pureza ultraalta
Los componentes en contacto con el gas suelen fabricarse con:

Acero inoxidable 316L
Acero inoxidable VIM-VAR
Acero inoxidable electropulido
Materiales de sellado de alto rendimiento
Estos materiales proporcionan una excelente resistencia a la corrosión y minimizan la contaminación metálica.

Acabado superficial de alta calidad
Las superficies internas suelen someterse a un proceso de electropulido para lograr:

Una menor adhesión de partículas
Una mayor pureza del gas
Una menor adsorción de humedad
Un mejor rendimiento de purga
Las aplicaciones típicas en el sector de los semiconductores requieren niveles de rugosidad de la superficie interna tales como:

Ra ≤ 0,25 μm
Ra ≤ 0,13 μm para aplicaciones avanzadas de ultra alta pureza (UHP)
Bajo nivel de fugas
Un regulador de presión de N₂O fiable debe mantener tasas de fuga extremadamente bajas para evitar la exposición a gases peligrosos y garantizar la estabilidad del proceso.

Los reguladores avanzados para semiconductores suelen ofrecer:

Pruebas de fugas con helio
Sellado con diafragma metálico
Tasas de fuga inferiores a los estándares de la industria de los semiconductores
3. Características clave de diseño de los reguladores de N₂O para semiconductores
3.1 Tecnología de diafragma metálico
Una de las características más importantes de un regulador de N₂O de alta pureza es el uso de un mecanismo de detección con diafragma metálico.

A diferencia de los reguladores convencionales que utilizan diafragmas de elastómero, los diseños con diafragma metálico ofrecen:

Cero contaminación por materiales de caucho
Mejor compatibilidad química
Mayor vida útil
Mayor sensibilidad a la presión
Entre los materiales habituales para los diafragmas se incluyen:

Acero inoxidable 316L
Aleaciones a base de níquel
Superaleaciones a base de cobalto
El diafragma separa el mecanismo de detección del gas de proceso, lo que garantiza el mantenimiento de la pureza del gas.

3.2 Regulación de presión de una y dos etapas
Los diferentes procesos de semiconductores requieren distintas configuraciones de control de presión.

Reguladores de una etapa
Los reguladores de una etapa se utilizan habitualmente cuando:

La presión de la fuente de gas es relativamente estable
Se requiere una reducción de presión sencilla
La rentabilidad es importante
Ventajas:

Estructura compacta
Fácil mantenimiento
Respuesta rápida
Reguladores de dos etapas
Los reguladores de presión de dos etapas proporcionan una estabilidad superior de la presión de salida.

Son los preferidos para:

Sistemas ALD
Procesos CVD avanzados
Fabricación crítica de semiconductores
Entre sus ventajas se incluyen:

Menor fluctuación de la presión
Mejor compensación de la presión de entrada
Mayor repetibilidad del proceso
En las fábricas avanzadas de semiconductores, los reguladores de N₂O de alta pureza de dos etapas suelen ser la solución preferida.

4. Estabilidad de la presión y rendimiento del control de caudal
En los procesos de deposición de semiconductores, la estabilidad de la presión afecta directamente a la precisión del caudal de gas.

Un regulador de presión de N₂O de alta calidad debe proporcionar:

Excelente precisión en la regulación de la presión
Una presión de salida estable ayuda a mantener:

Condiciones de reacción de los precursores constantes
Velocidades de crecimiento de la película uniformes
Procesamiento repetible de las obleas
Bajas características de caída de presión
La caída de presión se produce cuando la presión de salida disminuye a medida que aumenta la demanda de gas.

Los reguladores avanzados minimizan la caída de presión mediante:

Diseño optimizado del asiento de la válvula
Estructuras de válvula equilibradas
Detección de precisión mediante diafragma
Tiempo de respuesta rápido
Durante los ciclos de ALD, pueden producirse pulsos de gas en milisegundos. El regulador debe responder rápidamente a los cambios de presión para mantener un suministro preciso de gas.

5. Aplicaciones de los reguladores de presión de N₂O en equipos de semiconductores
Los reguladores de N₂O de alta pureza se utilizan ampliamente en diversos sistemas de semiconductores.

5.1 Sistemas de suministro de gas para CVD
Los equipos de CVD requieren un suministro de gas continuo y estable para las reacciones de deposición.

Los reguladores de N₂O se instalan en:

Armarios de gas
Paneles de gas
Cajas de distribuidores de válvulas (VMB)
Líneas de suministro de equipos de proceso
Garantizan un control preciso de la presión antes de que los gases entren en la cámara de deposición.

5.2 Sistemas de suministro de gas para ALD
Los procesos de ALD requieren una gestión del gas extremadamente precisa, ya que cada ciclo de deposición depende de una dosificación precisa de los precursores.

Los reguladores de N₂O permiten:

Un suministro preciso de oxidante
Una presión de pulso estable
Una mayor uniformidad de la película
Una menor variación del proceso
Entre sus aplicaciones se incluyen:

Dispositivos lógicos semiconductores
Chips de memoria
Transistores de película fina
Tecnologías avanzadas de encapsulado

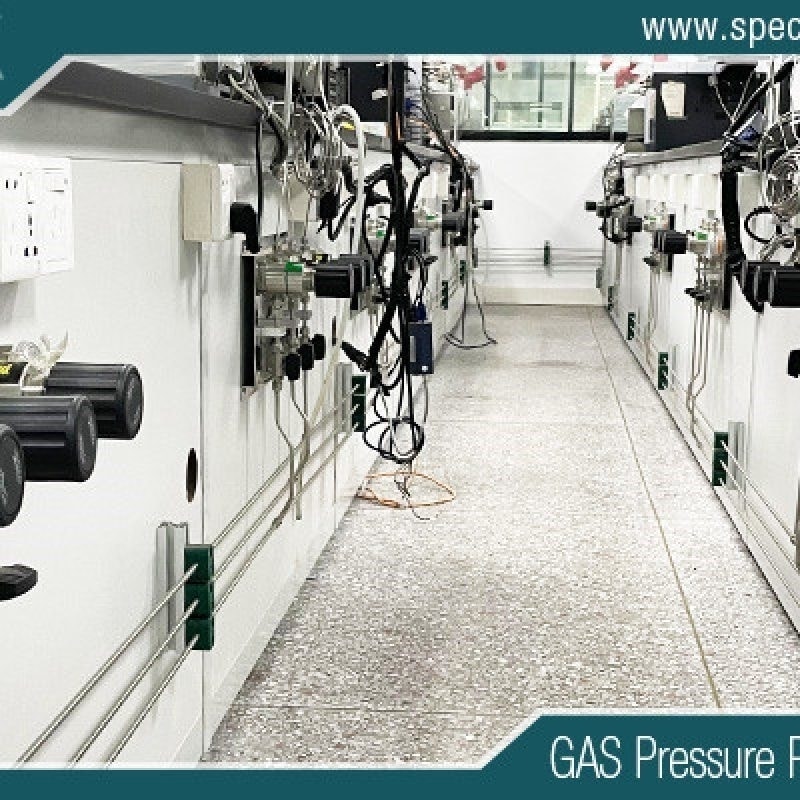

5.3 Armarios de gases para semiconductores
Los armarios de gases permiten el almacenamiento y la distribución seguros de gases especiales.

Un armario de gases de N₂O suele integrar:

Regulador de presión de alta pureza
Válvulas neumáticas
Sistemas de purga
Dispositivos de monitorización de la presión
Sistemas de detección de gases
El regulador de presión actúa como punto de control crítico entre la botella de gas y los equipos de proceso situados aguas abajo.

6. Selección de materiales para reguladores de presión de N₂O
La selección de materiales es esencial, ya que el N₂O puede reaccionar con materiales inadecuados en determinadas condiciones de funcionamiento.

Entre los materiales típicos de los reguladores de grado semiconductor se incluyen:

Acero inoxidable 316L
Ventajas:

Excelente resistencia a la corrosión
Alta resistencia mecánica
Compatibilidad con semiconductores
Fácil electropulido
Acero inoxidable VIM-VAR
Para aplicaciones de pureza ultraalta, el acero inoxidable fundido al vacío ofrece:

Mayor uniformidad del material
Menor contenido de impurezas
Calidad superficial superior
Aleaciones a base de níquel
Se utilizan en entornos químicos extremos en los que se requiere una mayor resistencia a la corrosión.

7. Consideraciones de seguridad para el control de la presión del gas N₂O
Aunque el N₂O se utiliza ampliamente en la fabricación de semiconductores, es fundamental manipularlo adecuadamente.

Un regulador de presión fiable mejora la seguridad al proporcionar:

Prevención de fugas
Un sellado de alta integridad reduce la posibilidad de fugas de gas peligroso.

Gestión estable de la presión
La presión controlada evita:

Daños en los equipos
Interrupción del proceso
Inestabilidad en el suministro de gas
Purgado fiable
Los reguladores de alta pureza permiten ciclos de purgado eficientes, lo que reduce la contaminación cruzada entre gases.

8. Cómo seleccionar el regulador de presión de N₂O adecuado para aplicaciones de semiconductores
A la hora de seleccionar un regulador de N₂O, los ingenieros de semiconductores deben tener en cuenta varios parámetros importantes.

Compatibilidad con el gas
Confirme que todos los materiales en contacto con el gas sean compatibles con el uso de N₂O.

Requisitos de pureza
Elija reguladores diseñados para:

Gases de grado semiconductor
Sistemas de suministro de gas UHP
Entornos de sala limpia
Rango de presión
Tenga en cuenta:

Presión del cilindro
Presión de salida requerida
Requisitos de la cámara de proceso
Caudal
El regulador debe ajustarse al caudal de gas requerido.

Tipo de conexión
Las conexiones habituales en semiconductores incluyen:

Racores VCR
Conexiones soldadas UHP
Racores para tubos de alta pureza
Tratamiento de superficies
Para aplicaciones avanzadas en semiconductores, se recomiendan superficies electropulidas.

9. Ventajas del uso de reguladores de presión de N₂O de alta pureza
El uso de un regulador de presión de N₂O de grado semiconductor ofrece varias ventajas:

Mayor estabilidad del proceso
Una presión de gas estable mejora la repetibilidad de la deposición.

Mayor rendimiento de las obleas
La reducción de la contaminación se traduce en menos defectos y una mayor eficiencia de producción.

Mayor vida útil de los equipos
Los materiales de alta calidad reducen la corrosión y las necesidades de mantenimiento.

Mejor compatibilidad con salas blancas
La baja generación de partículas es compatible con entornos avanzados de fabricación de semiconductores.

Mayor seguridad
Un control fiable de la presión reduce los riesgos operativos.

10. Tendencias de desarrollo futuro de la tecnología de control de presión de N₂O
A medida que la tecnología de semiconductores avanza hacia nodos de proceso cada vez más pequeños, los requisitos de suministro de gas seguirán aumentando.

Los futuros reguladores de presión de N₂O se centrarán en:

Estándares de pureza más elevados
Las fábricas avanzadas requieren niveles de contaminación aún más bajos.

Monitorización inteligente
La integración con:

Sensores de presión
Sistemas de comunicación digital
Control automatizado de procesos
permitirá la monitorización en tiempo real.

Diseño compacto de suministro de gas
Los equipos modernos de semiconductores requieren componentes de control de gas más pequeños y eficientes.

Fiabilidad mejorada
Los intervalos de mantenimiento más largos y una mayor durabilidad cobrarán cada vez más importancia.

Reguladores de presión de gas de pureza ultraalta
Conclusión
Un regulador de presión de N₂O de alta pureza para aplicaciones CVD y ALD en la industria de los semiconductores es un componente fundamental para lograr un suministro de gas preciso, fiable y libre de contaminación. Gracias a la avanzada tecnología de diafragma metálico, los materiales de pureza ultraalta, el rendimiento superior de sellado y las capacidades de control preciso de la presión, estos reguladores garantizan un funcionamiento estable en los exigentes entornos de fabricación de semiconductores.

Para los procesos de CVD y ALD, en los que incluso las variaciones más pequeñas pueden afectar a la calidad de la película y al rendimiento de los dispositivos, es esencial seleccionar el regulador de presión de N₂O adecuado. Los fabricantes de semiconductores y los proveedores de equipos deben dar prioridad a los reguladores diseñados específicamente para aplicaciones de gases de pureza ultraalta (UHP), que cuenten con una estructura de acero inoxidable 316L electropulido, un bajo nivel de fugas y una excelente estabilidad de presión.

A medida que los procesos de semiconductores siguen evolucionando, los reguladores de presión de N₂O de alto rendimiento seguirán siendo una tecnología fundamental que respalda la fabricación de chips de próxima generación, los sistemas avanzados de deposición y la producción de semiconductores de alto rendimiento.

Para obtener más información sobre los reguladores de presión de N₂O de alta pureza para aplicaciones de CVD y ALD en semiconductores, puede visitar la página web de Jewellok en https://www.specialtygasregulator.com/product-category/specialty-gas-cabinet/.
