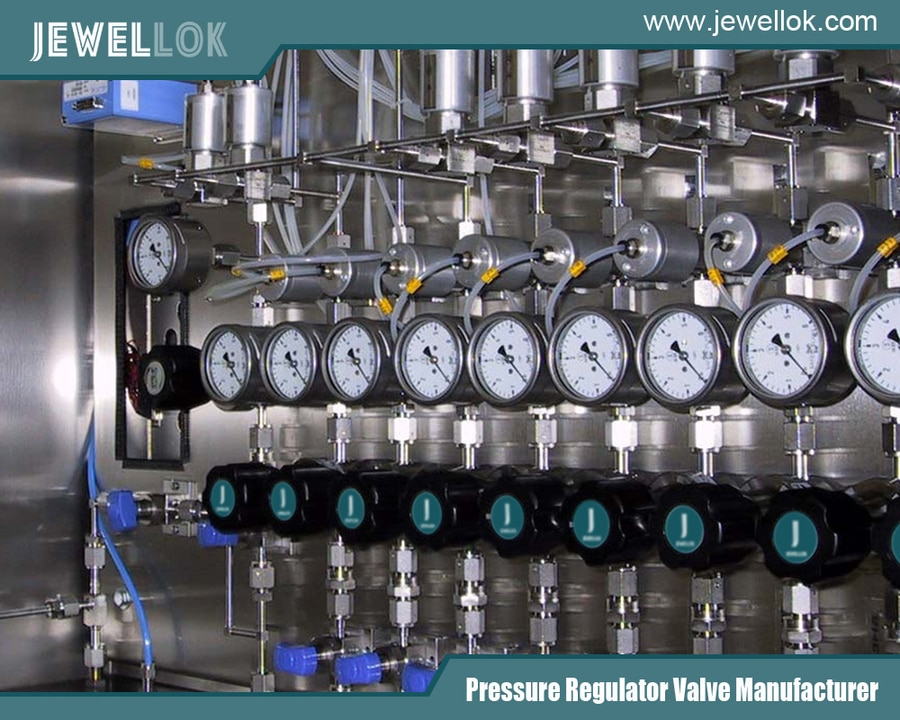

Regulador de colector de gas de alta pureza para sistemas de gas de laboratorio e industriales

Los sistemas de gases de alta pureza desempeñan un papel fundamental en laboratorios, centros de investigación, fabricación de semiconductores, producción farmacéutica, instrumentación analítica, procesamiento químico y muchas otras aplicaciones industriales. En estos entornos, la pureza del gas, la presión estable, la estanqueidad, la compatibilidad de los materiales y el control preciso del flujo influyen directamente en la calidad del proceso, la consistencia del producto, el rendimiento de los equipos y la seguridad operativa.

Un regulador de presión para colectores de gas de alta pureza es uno de los componentes más importantes en un sistema centralizado de suministro de gas. Controla la presión de los gases suministrados desde uno o varios cilindros y los distribuye de forma segura y uniforme a los equipos o puntos de proceso posteriores. En comparación con los reguladores de presión industriales estándar, los reguladores de alta pureza para colectores están diseñados específicamente para minimizar la contaminación, la generación de partículas, la retención de humedad, las fugas internas y la absorción de gas.

Ya sea que el sistema suministre nitrógeno, oxígeno, argón, helio, hidrógeno, dióxido de carbono, gases especiales, gases de calibración u otros gases de proceso, seleccionar el regulador de colector de gas de alta pureza adecuado es esencial para mantener un suministro de gas fiable y proteger las aplicaciones posteriores sensibles.

Este artículo explica el diseño, el principio de funcionamiento, los componentes clave, las aplicaciones, los criterios de selección y los requisitos de mantenimiento de los reguladores de colectores de gas de alta pureza para sistemas de gas de laboratorio e industriales.


Los 10 mejores reguladores de presión de gas de ultra alta pureza en la India
¿Qué es un regulador de colector de gas de alta pureza?
Un regulador de presión para colectores de gas de alta pureza es un dispositivo de control de presión que se instala en un colector de gas o en un sistema centralizado de distribución de gas. Su función principal es reducir la presión, a menudo variable, de los cilindros a una presión de salida estable y controlada, adecuada para tuberías, instrumentos, reactores, equipos analíticos o procesos de producción.

Un sistema típico puede incluir uno o más cilindros de gas conectados a un colector. El regulador del colector recibe el gas de la fuente de alta presión y la reduce al nivel de trabajo requerido. El gas controlado se distribuye a través de tuberías de acero inoxidable u otras tuberías compatibles a uno o más puntos de uso.

Para aplicaciones de alta pureza, el regulador debe hacer más que simplemente reducir la presión. Su diseño interno debe contribuir a preservar la calidad del gas desde el cilindro de origen hasta el proceso final. Esto requiere una cuidadosa consideración de los materiales, el acabado superficial, la tecnología de sellado, el volumen muerto, el recorrido interno del flujo y el rendimiento ante fugas.

Los reguladores de alta pureza suelen fabricarse con materiales como el acero inoxidable 316L, que ofrece una excelente resistencia a la corrosión y compatibilidad con numerosos gases limpios y especiales. Según la aplicación, las superficies internas en contacto con el fluido pueden recibir un tratamiento especial o pulido para reducir la retención de partículas y minimizar la contaminación.

¿Cómo funciona un regulador de colector de gas?
El principio de funcionamiento básico de un regulador de colector de gas de alta pureza es la reducción y la estabilización de la presión.

El gas almacenado en un cilindro puede alcanzar una presión muy alta. Sin embargo, la mayoría de los instrumentos de laboratorio y procesos industriales no pueden funcionar directamente a la presión del cilindro. Un regulador reduce esta presión a un nivel seguro y utilizable.

Cuando el gas a alta presión entra por la entrada del regulador, fluye hacia un asiento de válvula interno. Un elemento sensor, como un diafragma, trabaja junto con un mecanismo de control accionado por resorte para regular la apertura de la válvula.

Cuando la presión aguas abajo cae por debajo del valor establecido, la fuerza del resorte provoca que la válvula se abra aún más, permitiendo que fluya más gas a través del regulador. A medida que la presión de salida aumenta hasta el punto de ajuste seleccionado, la presión que actúa sobre el diafragma sensor equilibra la fuerza del resorte y reduce la apertura de la válvula.

Este proceso de equilibrado continuo permite que el regulador mantenga una presión de salida relativamente estable incluso cuando cambia el consumo de gas.

Sin embargo, la estabilidad de la salida también puede verse afectada por la disminución de la presión del cilindro. A medida que el cilindro se vacía, la presión de entrada disminuye gradualmente. Esto puede provocar un cambio en la presión de salida conocido como efecto de la presión de suministro o dependencia de la presión de entrada.

Para aplicaciones que requieren una presión muy estable, se suele preferir un regulador de presión de dos etapas para gases de alta pureza . La primera etapa reduce la alta presión del cilindro, mientras que la segunda proporciona un control de presión adicional y una mayor estabilidad.

Reguladores de colector de gas de una etapa frente a reguladores de dos etapas
La elección entre un regulador de una etapa y uno de dos etapas depende de los requisitos de pureza del gas, los requisitos de estabilidad de la presión, la sensibilidad del proceso y las condiciones de funcionamiento del cilindro.

Reguladores de una sola etapa
Un regulador de una sola etapa reduce la presión del gas en una única fase de control. Estos reguladores tienen un diseño relativamente sencillo y son adecuados para aplicaciones donde se acepta cierta variación en la presión de salida a medida que disminuye la presión del cilindro.

Los reguladores de presión de una sola etapa pueden utilizarse para el suministro general de gases en laboratorios, la distribución de gases industriales, los sistemas de gases inertes y los procesos con requisitos de estabilidad de presión menos exigentes.

Sus principales ventajas incluyen:

Diseño simple
Menor costo de equipo
Instalación compacta
Reducción de presión fiable
Adecuado para muchas aplicaciones de gas en general.
Sin embargo, debido a que la presión de salida puede variar a medida que disminuye la presión de entrada, los reguladores de una sola etapa pueden no ser ideales para procesos analíticos o de fabricación de precisión altamente sensibles.

Reguladores de dos etapas
Un regulador de dos etapas reduce la presión en dos fases distintas. La primera fase reduce significativamente la presión del cilindro, mientras que la segunda fase proporciona la regulación final de la presión.

Este diseño ayuda a reducir el efecto de las variaciones de la presión de entrada y puede proporcionar una presión de salida más estable durante todo el ciclo de descarga del cilindro.

Los reguladores de colector de alta pureza de dos etapas se seleccionan comúnmente para:

Sistemas de cromatografía de gases
Espectrometría de masas
Laboratorios analíticos
Sistemas de gases de calibración
Fabricación de semiconductores
Equipos de investigación de alta precisión
Aplicaciones de control de procesos sensibles
Para aplicaciones críticas en las que la consistencia de la presión puede influir en la precisión de la medición o el rendimiento del proceso, la regulación en dos etapas puede proporcionar una ventaja importante.

Componentes clave de un regulador de colector de gas de alta pureza
Un regulador de gas de alta calidad incluye varios componentes importantes que trabajan conjuntamente para controlar la presión y mantener la pureza del gas.

Cuerpo del regulador
El cuerpo contiene los componentes internos de control de presión y constituye la vía principal de flujo para el gas. Para sistemas de alta pureza, se utiliza ampliamente el acero inoxidable 316L debido a su resistencia, resistencia a la corrosión e idoneidad para aplicaciones con gases limpios.

El material debe ser compatible con el gas suministrado. En el caso de gases corrosivos, tóxicos, reactivos o especiales, la selección del material requiere una evaluación de ingeniería adicional.

Diafragma
El diafragma es un componente clave para la detección de presión. Separa la zona de presión del gas del mecanismo de resorte y responde a los cambios en la presión de salida.

Los diafragmas metálicos se utilizan habitualmente en reguladores de gas de alta pureza porque proporcionan una mayor limpieza y reducen los riesgos de contaminación asociados a algunos componentes elastoméricos.

Un diseño de diafragma también puede ayudar a mejorar la estanqueidad y permitir su uso en aplicaciones que requieren una alta pureza del gas.

Asiento de válvula
El asiento de la válvula controla el flujo de gas a través del regulador. Su material debe seleccionarse de acuerdo con los requisitos de presión, compatibilidad con el gas, capacidad de sellado y requisitos de limpieza.

Un asiento diseñado correctamente ayuda a proporcionar un control de presión estable y un cierre fiable.

Mecanismo de resorte y ajuste
El mecanismo de ajuste permite al operador configurar la presión de salida requerida. Generalmente, al aumentar la fuerza del resorte, aumenta el punto de ajuste de presión, mientras que al disminuirla, la presión de salida se reduce.

En los sistemas de distribución de gases industriales, el regulador debe proporcionar una precisión de ajuste suficiente para el rango de funcionamiento previsto.

Manómetros o transductores de presión
La mayoría de los reguladores de presión para colectores de gas utilizan indicadores de presión de entrada y salida. El manómetro de entrada permite a los operadores controlar la presión del cilindro o del suministro, mientras que el manómetro de salida muestra la presión de trabajo regulada.

Los sistemas avanzados pueden utilizar transductores de presión electrónicos conectados a un PLC o a un sistema de monitorización centralizado para la supervisión remota, la gestión de alarmas y el control automático.

Conexiones de entrada y salida
La selección de la conexión es sumamente importante. Las opciones comunes pueden incluir conexiones NPT, racores para tubos, racores con juntas metálicas tipo VCR, conexiones para soldadura orbital y conexiones para cilindros específicas para gas.

El sistema de conexión debe ser compatible con la presión de funcionamiento, los requisitos de pureza del gas, los requisitos de estanqueidad y el diseño de las tuberías.

Por qué es importante el diseño de alta pureza
En un sistema de gas industrial estándar, pequeñas cantidades de partículas, humedad, hidrocarburos u otros contaminantes pueden no afectar significativamente la aplicación final. Sin embargo, en sistemas de alta pureza, incluso niveles de contaminación muy bajos pueden generar problemas graves.

Por ejemplo, la humedad o la contaminación por oxígeno pueden afectar los procesos de fabricación de semiconductores. La contaminación por hidrocarburos puede influir en las mediciones analíticas. Las partículas pueden dañar instrumentos sensibles o interferir con equipos de precisión.

Por lo tanto, un regulador de colector de gas de alta pureza debe diseñarse para minimizar las posibles fuentes de contaminación.

Las características de diseño importantes pueden incluir:

Superficies en contacto con el agua de acero inoxidable de alta calidad
Volumen muerto interno reducido
Limpie las vías de flujo internas.
Construcción de diafragma metálico
Baja generación de partículas
Alta integridad ante fugas
Materiales de sellado compatibles
Montaje y embalaje limpios
Acabado superficial adecuado o electropulido cuando sea necesario.
El volumen muerto es especialmente importante porque las zonas donde el gas no puede fluir fácilmente pueden atrapar humedad o contaminantes. Cuando cambia el tipo de gas o se purga el sistema, los contaminantes atrapados pueden permanecer en estas zonas e incorporarse gradualmente al flujo de gas.

Un regulador con un diseño interno limpio y de bajo volumen muerto puede mejorar la eficiencia de la purga y ayudar a reducir los riesgos de contaminación.

Aplicaciones en sistemas de gases de laboratorio
Los laboratorios dependen de un suministro de gas estable y fiable para muchas operaciones diferentes.

En los sistemas centralizados de suministro de cilindros que abastecen a múltiples instrumentos o estaciones de trabajo, se puede instalar un regulador de gas de alta pureza. En lugar de colocar un cilindro independiente junto a cada instrumento, los gases se pueden almacenar en un área específica para cilindros y distribuirse a través de un sistema de tuberías controlado.

Las aplicaciones de laboratorio más comunes incluyen:

Instrumentos analíticos
Los cromatógrafos de gases, los espectrómetros de masas, los analizadores elementales y otros instrumentos analíticos pueden requerir una presión de gas altamente controlada y una calidad de gas constante.

El nitrógeno, el helio, el hidrógeno, el argón u otros gases portadores y de soporte de alta pureza deben suministrarse con una estabilidad de presión adecuada.

Laboratorios de investigación
Los procesos de investigación pueden incluir reacciones de gases, desarrollo de materiales, pruebas ambientales, análisis químicos y otros experimentos en los que la composición y la presión del gas deben mantenerse controladas.

Un sistema regulador de colector diseñado correctamente ayuda a proporcionar un control de presión centralizado y mejora la utilización del cilindro.

Sistemas de gases de calibración
Los gases de calibración se utilizan para verificar la precisión de los analizadores de gases y los equipos de monitorización. La contaminación cruzada y la inestabilidad de la presión pueden afectar a los resultados de la calibración.

Los materiales reguladores de alta pureza y los conductos de flujo limpios contribuyen a mantener la integridad del sistema de suministro de gas de calibración.

Investigación médica y farmacéutica
En ciertos entornos de laboratorio se requiere un suministro controlado de gases especiales para investigación, pruebas y desarrollo de procesos. La compatibilidad de los materiales y la limpieza se convierten en consideraciones importantes a la hora de seleccionar el sistema regulador.

Aplicaciones en sistemas de gases industriales
Los reguladores de colector de gas de alta pureza también se utilizan ampliamente en instalaciones industriales.

Fabricación de semiconductores
La producción de semiconductores requiere estándares extremadamente altos de pureza de gases y control de procesos. En los diferentes procesos de fabricación se utilizan nitrógeno, argón, hidrógeno, helio, oxígeno y gases especiales.

Los componentes de suministro de gas deben minimizar la contaminación y mantener un control de presión fiable. Según el gas y el proceso, los sistemas pueden incluir reguladores de alta pureza, válvulas de diafragma, tuberías soldadas orbitalmente, racores con juntas metálicas, paneles de gas, armarios de gas y sistemas de control automático.

Electrónica y fabricación avanzada
Los gases de alta pureza se utilizan para recubrimientos, grabados, deposiciones, tratamientos térmicos y otras operaciones de fabricación de precisión.

Las fluctuaciones de presión o la contaminación pueden afectar la consistencia del producto y la repetibilidad del proceso. Un regulador de colector correctamente especificado ayuda a garantizar condiciones estables de suministro de gas.

Instalaciones farmacéuticas y biotecnológicas
Gases como el nitrógeno, el dióxido de carbono y el oxígeno pueden utilizarse en la producción, el envasado, la investigación o el control de procesos.

Los sistemas centralizados de distribución de gas pueden mejorar la gestión del suministro al tiempo que proporcionan una presión controlada a las diferentes áreas de producción.

Soldadura y procesamiento de metales
Algunas operaciones industriales requieren un suministro centralizado de gases de protección o de proceso. Si bien los requisitos de pureza varían, se pueden seleccionar reguladores de colector de acero inoxidable cuando se requiere resistencia a la corrosión, durabilidad o un manejo más limpio del gas.

Factores importantes a la hora de seleccionar un regulador de colector de gas
La selección del regulador correcto no debe basarse únicamente en la presión de salida deseada. Los ingenieros deben evaluar el sistema de gas completo.

1. Tipo de gas
Los distintos gases tienen propiedades químicas diferentes. Los gases inertes, como el nitrógeno y el argón, pueden tener requisitos de compatibilidad de materiales diferentes a los de los gases corrosivos o reactivos.

El cuerpo del regulador, el diafragma, el asiento de la válvula, las juntas, los racores y demás componentes en contacto con el fluido deben ser adecuados para el gas previsto.

2. Requisito de pureza del gas
El nivel de pureza requerido influye directamente en el diseño del regulador.

Las aplicaciones industriales generales pueden utilizar componentes estándar de control de gases, mientras que las aplicaciones de semiconductores, analíticas y de ultra alta pureza pueden requerir materiales especializados, acabados superficiales, un volumen muerto bajo y una estanqueidad extremadamente alta.

3. Presión de entrada
El regulador debe soportar de forma segura la presión máxima suministrada por la bombona o la fuente de gas aguas arriba.

Nunca seleccione un regulador basándose únicamente en la presión de funcionamiento normal. La presión máxima de entrada posible debe mantenerse dentro de la presión nominal especificada por el fabricante.

4. Rango de presión de salida
El rango de salida seleccionado debe coincidir con los requisitos reales del proceso.

Un regulador generalmente ofrece un mejor control cuando se opera dentro de un rango de ajuste adecuado. Seleccionar un rango de presión excesivamente amplio para una aplicación de baja presión puede reducir la precisión del ajuste.

5. Capacidad de flujo
El caudal de gas necesario debe calcularse en función del consumo posterior.

El regulador debe proporcionar un caudal suficiente a la presión requerida sin una caída de presión excesiva. También deben tenerse en cuenta el diámetro de la tubería, la longitud del tubo, los racores, los filtros y los equipos posteriores, ya que todo el sistema influye en el rendimiento final de la presión.

6. Diseño de una o dos etapas
Si se requiere una presión estable durante todo el ciclo de descarga del cilindro, un diseño de dos etapas puede ser apropiado.

Para aplicaciones menos sensibles, un regulador de una sola etapa seleccionado adecuadamente puede proporcionar un rendimiento suficiente.

7. Tipo de conexión
Las conexiones deben coincidir con el cilindro, el colector y el sistema de tuberías posterior.

Los sistemas de alta pureza pueden utilizar racores para tubos, conexiones tipo VCR o conexiones soldadas, según los requisitos de limpieza y estanqueidad.

8. Requisitos de seguridad
Para aplicaciones con sustancias tóxicas, inflamables, pirofóricas, corrosivas o en presencia de oxígeno, el regulador debe formar parte de un sistema de seguridad integral diseñado por ingenieros.

Las medidas de seguridad pueden incluir armarios de gas, ventilación, protección contra el exceso de flujo, dispositivos de alivio de presión, detección de gas, apagado de emergencia, sistemas de purga y alarmas automáticas.

Consideraciones de instalación y mantenimiento
Incluso un regulador de alta calidad no puede ofrecer un rendimiento óptimo si el sistema está instalado incorrectamente.

Antes de la instalación, verifique el tipo de gas, la presión nominal, el tipo de conexión, la dirección del flujo y la compatibilidad de los materiales. Todas las tuberías y accesorios deben limpiarse según los requisitos de limpieza de la aplicación.

El sistema debe someterse a una prueba de fugas adecuada antes de su funcionamiento. Para aplicaciones de alta pureza, se deben seleccionar los métodos de detección de fugas apropiados según las especificaciones del sistema y el suministro de gas.

La purga también es una parte importante del funcionamiento de un sistema de gas. Antes de introducir gas de alta pureza, puede ser necesario purgar el sistema para eliminar el aire, la humedad y los gases residuales. El procedimiento de purga debe diseñarse de acuerdo con el tipo de gas y los requisitos de seguridad.

El mantenimiento rutinario debe incluir la inspección de:

Manómetros o sensores
Fuga externa
Conexiones del regulador
Estabilidad de presión
Rendimiento del diafragma y del asiento cuando sea necesario
Signos de corrosión o contaminación
Integridad de la línea de gas
Operación de válvula
Dispositivos de seguridad y alarmas
Los reguladores deben recibir mantenimiento o ser reemplazados de acuerdo con las recomendaciones del fabricante y las condiciones de funcionamiento de la aplicación.

Cómo elegir un fabricante fiable de reguladores de colectores de gas de alta pureza.
Un proveedor fiable debería ofrecer más que un producto estándar de catálogo. Los sistemas de gases industriales y de laboratorio suelen requerir conexiones de entrada y salida, rangos de presión, configuraciones de colectores, materiales, manómetros, transductores y funciones de automatización personalizados.

Jewellok ofrece soluciones de control de gases para aplicaciones de laboratorio, industriales, de semiconductores y de gases de alta pureza, incluyendo reguladores de colectores de gas de alta pureza, paneles de control de presión de gas, válvulas de diafragma, colectores de gas, sistemas de suministro de gases especiales y conjuntos de control de gas personalizados.

Al seleccionar un proveedor, los clientes deben evaluar:

Experiencia con aplicaciones de gases de alta pureza.
Trazabilidad de materiales
Capacidad de prueba de presión y fugas
Soporte de ingeniería personalizado
Conocimientos de compatibilidad de gases
Procedimientos de control de calidad
Opciones de conexión y configuración
Capacidad para brindar soporte a proyectos OEM y personalizados.
Documentación técnica y soporte postventa
En el caso de sistemas de gas complejos, trabajar con un fabricante capaz de diseñar el regulador como parte de una solución integrada de suministro de gas puede simplificar la instalación y mejorar la compatibilidad del sistema.


Los 10 mejores reguladores de presión de gas de ultra alta pureza en la India
Conclusión
Un regulador de gas de alta pureza es un componente fundamental para el suministro de gases limpios, estables y controlados en entornos de laboratorio e industriales. Su función va más allá de la simple reducción de presión. La selección de materiales, el diseño del diafragma, la limpieza interna, el volumen muerto, la estanqueidad, la estabilidad de la presión, la capacidad de flujo y la tecnología de conexión influyen en el rendimiento del sistema completo de suministro de gas.

Para aplicaciones generales, un regulador de una sola etapa puede proporcionar un control de presión fiable y económico. Para instrumentos analíticos, fabricación de semiconductores, sistemas de calibración y otras aplicaciones sensibles, la regulación de dos etapas de alta pureza puede ofrecer una mayor estabilidad de la presión de salida ante variaciones en la presión del gas de suministro.

Antes de seleccionar un regulador, los usuarios deben evaluar cuidadosamente el tipo de gas, los requisitos de pureza, la presión máxima de entrada, la presión de salida requerida, el caudal necesario, el tipo de conexión, la compatibilidad de los materiales y los requisitos de seguridad.

Gracias a los reguladores de colectores de gas de alta pureza diseñados adecuadamente y a los sistemas de distribución de gas diseñados profesionalmente, los laboratorios y las instalaciones industriales pueden mejorar la estabilidad del suministro de gas, reducir los riesgos de contaminación, garantizar la consistencia de los procesos y lograr una gestión del gas más segura y eficiente.

Para aplicaciones que requieren gases industriales, de laboratorio, semiconductores y especiales, un regulador de colector de gas de alta pureza personalizado de un fabricante experimentado como Jewellok puede proporcionar una base fiable para un sistema de suministro de gas completo y eficiente.
