Caso de aplicación | Visión nítida, transmisión rápida, fácil implantación
{{{sourceTextContent.subTitle}}}

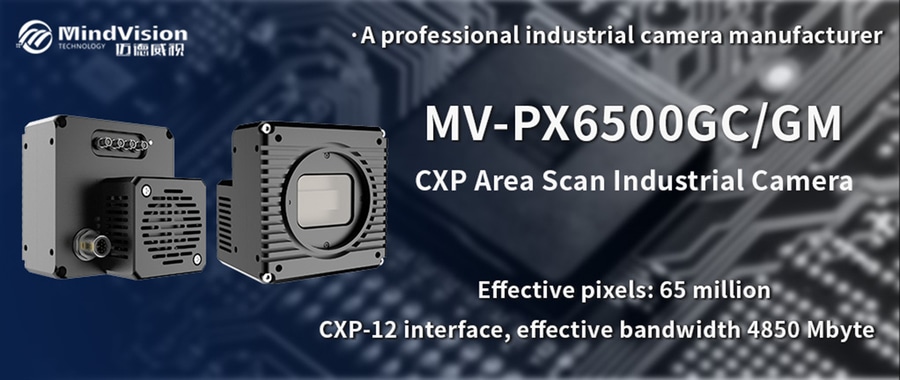

Aplicación de MV-PX6500GC/GM en la detección de defectos de pantalla
{{{sourceTextContent.description}}}
El proceso de producción de las pantallas de cristal líquido es complejo y preciso, y en cada paso se pueden producir defectos como píxeles muertos, arañazos, fugas de luz, anomalías de color y manchas debido a factores como las propiedades de los materiales, las fluctuaciones ambientales y la precisión de los equipos. Estos defectos repercuten directamente en la experiencia del usuario y la competitividad del producto final en el mercado.
En este contexto, la tecnología de visión artificial, con sus ventajas únicas de "inspección sin contacto, captura de imágenes de alta resolución y análisis inteligente de algoritmos", ha transformado el modelo tradicional de "inspección de calidad dominada por el ojo humano"
Las dificultades de detección
➤En la era actual de las pantallas de ultra alta definición 4K y 8K, la distancia entre los píxeles de la pantalla se ha reducido al nivel submicrónico. Para identificar con precisión los defectos, las cámaras industriales deben tener una resolución y una claridad de imagen extremadamente altas.
➤ Las ingentes cantidades de datos que generan las cámaras industriales de alta resolución y alta velocidad de fotogramas plantean grandes exigencias al rendimiento en tiempo real de los sistemas de procesamiento de imágenes. De lo contrario, no sólo será insuficiente el ancho de banda de transmisión de datos, sino que también aumentarán los retrasos en el procesamiento de imágenes, lo que dificultará el cumplimiento de los requisitos de detección en tiempo real.
El MV-PX6500GC/GM de MindVision, desarrollado de forma independiente, está diseñado para los requisitos de inspección de alta precisión. Sus ventajas específicas incluyen:
01 Cumplir los requisitos de transmisión de alta velocidad
Interfaz CXP12, ancho de banda de transmisión de datos efectivo máximo de 4850 Mbyte, que es cuatro veces el de una red de 10 Gigabit, evitando la congestión de datos o retrasos y adaptándose a la detección de demanda de tuberías de alta velocidad.
02 Detección de defectos menores
65 millones de píxeles efectivos + tamaño de píxel de 3,2μm, capaces de analizar con precisión las características de las unidades de visualización de pantalla, presentar claramente los detalles de la pantalla y ayudar a identificar defectos menores (como puntos brillantes, puntos oscuros, desniveles de Mura, etc.).
03 Gran adaptabilidad a diferentes escenarios
El amplio rango de tiempo de exposición (0,0020-67108,8640ms) puede adaptarse a diferentes características físicas y condiciones de iluminación in situ. Al optimizar la exposición para resaltar los defectos, mejora la exhaustividad y la precisión de la detección. Combinado con la exposición global, consigue una detección sin arrastre en la línea de producción.
04 Combinación flexible de varios canales
Admite combinaciones flexibles de 1, 2 y 4 canales. Mediante el disparo síncrono multicámara, el cosido cubre un mayor rango de detección, resolviendo el problema del insuficiente campo de visión de una sola cámara.
05 Fiabilidad de nivel industrial y facilidad de uso
Se puede utilizar un único cable coaxial tanto para el disparo de la señal como para la alimentación, lo que simplifica el cableado y reduce las interferencias. El excelente diseño del SDK elimina la necesidad de que los usuarios manejen directamente la tarjeta de adquisición CXP, lo que elimina la necesidad de engorrosos procesos de configuración y permite una rápida integración en los sistemas de detección existentes, haciéndolo tan sencillo como utilizar una cámara industrial gigabit.
Cada salto en la resolución de los productos es una prueba de las amplias capacidades de las máquinas visuales. Las ventajas de la MV-PX6500GC/GM en términos de "visibilidad nítida, transmisión rápida e implantación sencilla" proporcionan una solución ideal para la detección de defectos en pantallas que combina precisión, eficacia y estabilidad.
Casos de aplicación
Basándose en las diferencias de las características ópticas de los objetos extraños en los campos luminosos monocromos R/G/B, la cámara capta las anomalías características causadas por los objetos extraños y combina algoritmos para lograr una precisión a nivel de subpíxel en la identificación y clasificación de objetos extraños.
Parámetros del producto
MV-PX6500GC | MV-PX6500GM
dimensiones ópticas | 29,9mm x 22,4mm
Tipo de sensor CMOS
Tipo de cámara | color | blanco y negro
tamaño de píxel: 3,2 x 3,2 mm
píxeles efectivos: 65 millones
Resolución @ Frecuencia de imagen | 9344*7000 [email protected]
Método de exposición | Exposición global
Tiempo de exposición (ms): 0,0020-67108,8640 ms
rango dinámico: 66,0 dB
