Sensores de emisiones acústicas: Una visión general

{{{sourceTextContent.subTitle}}}

Tipos, parámetros y selección

{{{sourceTextContent.description}}}

1. Definición

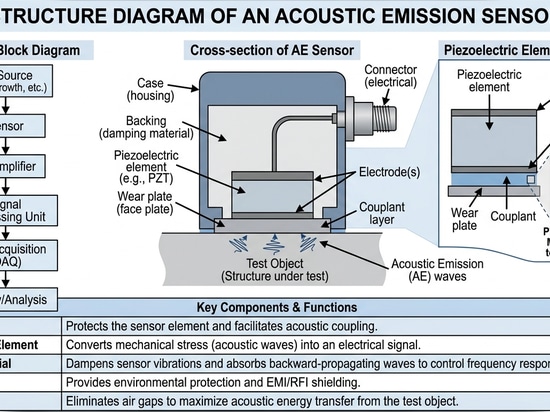

Un sensor de emisión acústica (EA) es un dispositivo que detecta los desplazamientos de superficie provocados por ondas elásticas transitorias generadas en el interior de un material y los convierte en señales eléctricas para su análisis.

Los sensores AE son un componente crítico de cualquier sistema de monitorización de emisiones acústicas, ya que determinan la calidad de la señal, la respuesta en frecuencia y la sensibilidad de detección.

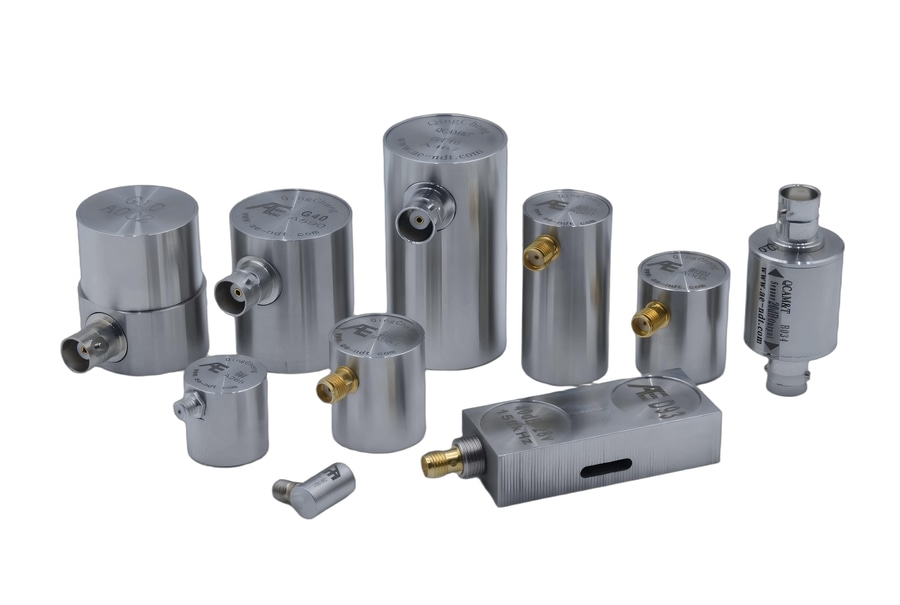

2. Tipos de sensores de emisiones acústicas

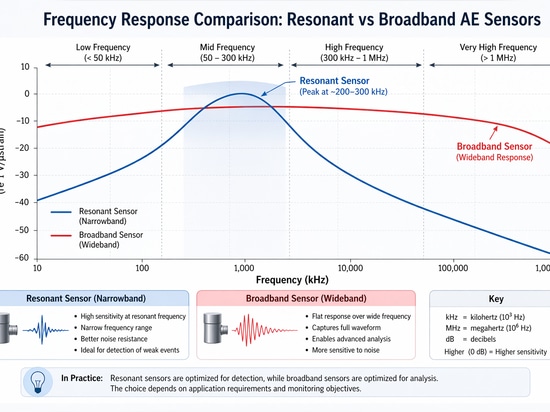

(1) Sensores resonantes: los sensores resonantes están diseñados para tener la máxima sensibilidad en torno a un rango de frecuencias específico.
> Alta sensibilidad a frecuencias resonantes
> Ancho de banda estrecho
> Respuesta más baja fuera del rango objetivo

(2) Sensores de banda ancha: los sensores de banda ancha ofrecen una respuesta relativamente plana en una amplia gama de frecuencias.
> Amplia cobertura de frecuencias
> Menor sensibilidad de pico en comparación con los sensores resonantes

(3) Sensores especializados: En determinadas aplicaciones, se utilizan sensores especializados. Por ejemplo
> Sensores AE de alta temperatura
> Sensores estancos o submarinos
> Sensores en miniatura para espacios confinados

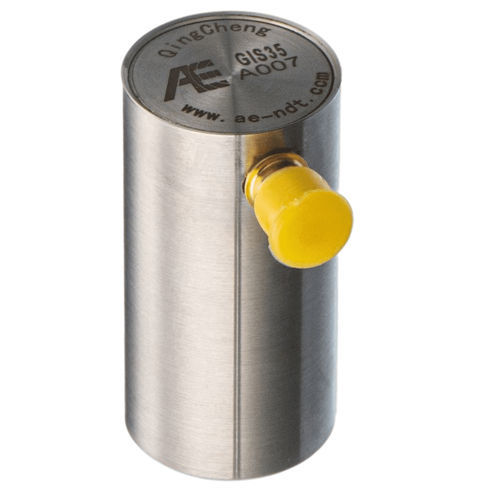

> Sensores intrínsecamente seguros para zonas a prueba de explosiones

3. Parámetros clave de los sensores AE

Comprender los parámetros de los sensores es esencial para una selección adecuada y el rendimiento del sistema.

(a) Gama de frecuencias
> Rango típico AE: 20 kHz - 1 MHz
> La selección depende del material y de la aplicación

(b) Sensibilidad: indica la eficacia con la que el sensor convierte las ondas mecánicas en señales eléctricas.
> Mayor sensibilidad → mejor detección de señales débiles
> Sensibilidad excesiva → mayor captación de ruido

(c) Rango dinámico: el rango entre las señales más pequeñas y las más grandes que puede medir el sensor.

(d) Direccionalidad: Describe cómo varía la respuesta del sensor con la dirección de la onda.
> La mayoría de los sensores AE son aproximadamente omnidireccionales
> La instalación afecta a la direccionalidad efectiva

(e) Temperatura de funcionamiento

4. Directrices para la selección de sensores

La selección del sensor AE adecuado depende de los requisitos de la aplicación.

1) Tipo de aplicación
> Detección de grietas → sensores resonantes
> Monitorización general → sensores de banda ancha

2) Propiedades del material: Indica la eficacia con la que el sensor convierte las ondas mecánicas en señales eléctricas.

3) Tipo de señal esperada
> Señales de ráfaga → sensores resonantes
> Señales continuas → sensores de banda ancha

4) Entorno
> Alta temperatura → sensores especializados
> Bajo el agua → sensores sellados

5) Condiciones de ruido
> Ruido elevado → banda estrecha (resonante) preferible
> Poco ruido → banda ancha factible

5. Resumen
Los sensores de emisión acústica son componentes esenciales que convierten las ondas elásticas en señales eléctricas medibles. Su rendimiento depende de factores como la respuesta en frecuencia, la sensibilidad y la calidad de la instalación. Al conocer los tipos de sensores y sus parámetros, los ingenieros pueden seleccionar los sensores adecuados para aplicaciones específicas y garantizar una supervisión fiable de las emisiones acústicas.
