Cómo los sensores de emisiones acústicas mejoran el mantenimiento predictivo de los activos industriales

{{{sourceTextContent.subTitle}}}

¿Busca sensores de emisiones acústicas o soluciones de supervisión para mantenimiento predictivo?

{{{sourceTextContent.description}}}

Los activos industriales rara vez fallan sin previo aviso. Antes de que crezca una grieta, se deteriore un rodamiento, se debilite un recipiente a presión o empiece a gotear una válvula, el material o componente suele liberar pequeñas ondas de tensión. Estas señales pueden ser demasiado sutiles para que las perciban los operarios, pero los sensores de emisiones acústicas pueden detectarlas.

La emisión acústica, a menudo denominada EA, es una tecnología de supervisión pasiva que "escucha" los procesos de daño activo en el interior de materiales y sistemas mecánicos. A diferencia de los métodos de inspección tradicionales, que sólo comprueban los equipos a intervalos programados, los sensores de emisión acústica pueden realizar una supervisión continua o periódica del estado de los activos mientras están en funcionamiento.

Para las industrias centradas en el mantenimiento predictivo, esto convierte a la EA en una valiosa herramienta. Ayuda a los ingenieros a identificar los daños en sus primeras fases, reducir los tiempos de inactividad imprevistos, mejorar la seguridad y tomar decisiones de mantenimiento basadas en las condiciones reales de funcionamiento.

1. ¿Qué es la monitorización de emisiones acústicas?

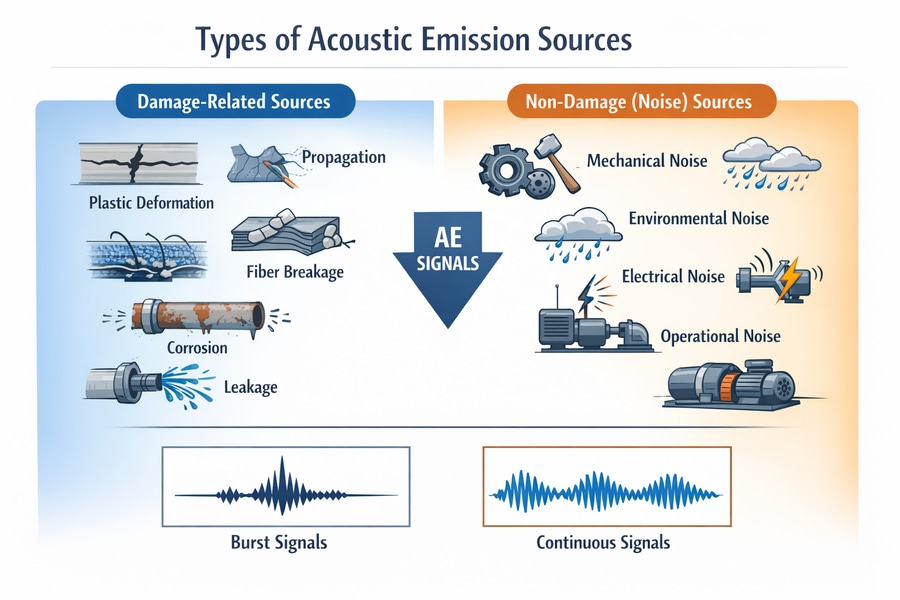

La monitorización de emisiones acústicas se basa en una idea sencilla: cuando un material experimenta tensiones, daños, fricción, fugas o crecimiento de grietas, puede liberar ondas elásticas. Estas ondas viajan a través de la estructura y pueden ser captadas por sensores AE montados en la superficie.

2. Por qué la EA es útil para el mantenimiento predictivo

El mantenimiento predictivo depende de la alerta temprana. El objetivo no es sólo saber cuándo ha fallado una máquina, sino saber cuándo está empezando a fallar.

Los sensores de emisión acústica son útiles porque son sensibles a los mecanismos de daño activo. En muchos casos, la EA puede detectar cambios antes de que sean visibles durante una inspección rutinaria o antes de que aparezcan claramente en los datos de vibración, temperatura o presión.

Por ejemplo, la EA puede ayudar a detectar
- Inicio y crecimiento de grietas
- Fugas en válvulas, tuberías y sistemas de presión
- Fricción, impacto y rozamiento en maquinaria rotativa
- Rotura o deslaminación de fibras en estructuras compuestas
- Actividad relacionada con la corrosión en tanques y recipientes a presión
- Liberación anormal de tensiones en puentes, grúas y grandes estructuras

Esto permite a los equipos de mantenimiento pasar de la inspección con un calendario fijo a la toma de decisiones basada en el estado.

3. Detección de daños mientras el equipo está en servicio

Una de las principales ventajas del control de emisiones acústicas es que se trata de una técnica pasiva. El sensor no necesita enviar energía a la estructura. Sólo escucha las señales generadas por el propio activo.

Esto es especialmente útil para grandes activos industriales que son difíciles, caros o inseguros de apagar con frecuencia.

4. Aplicaciones en el mantenimiento industrial predictivo

4.1 Recipientes a presión y tanques de almacenamiento

Los equipos a presión pueden sufrir grietas, corrosión, deformación y fugas. Los sensores AE pueden supervisar la estructura durante las pruebas de presión o el funcionamiento y ayudar a identificar las zonas con defectos activos.

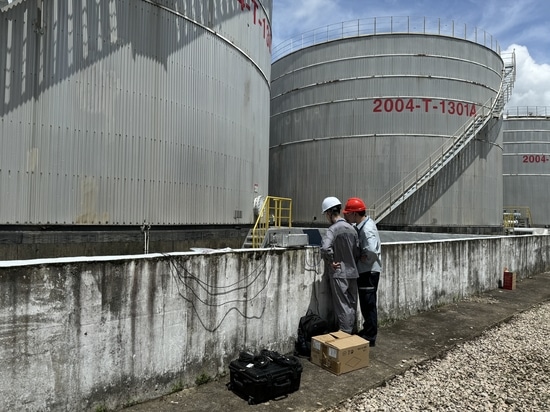

En el caso de los tanques de almacenamiento, la EA puede utilizarse para detectar señales relacionadas con la actividad corrosiva o las fugas. Esto ayuda a planificar el mantenimiento sin necesidad de una parada inmediata o una inspección interna completa.

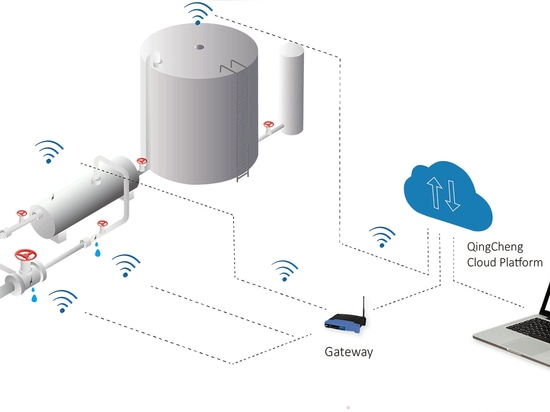

4.2 Tuberías y válvulas

Las fugas generan energía acústica y ultrasónica cuando el gas o el líquido se escapa a través de una pequeña abertura. Los sensores AE pueden detectar estas señales y ayudar a supervisar tuberías, válvulas, líneas de vapor y sistemas de aire comprimido.

4.3 Maquinaria rotativa

La maquinaria rotativa suele producir vibraciones y ruido de fondo, pero la EA puede proporcionar información útil en determinadas aplicaciones. Los sensores AE son sensibles a la fricción, los impactos, los problemas de lubricación, los defectos de los rodamientos y los daños superficiales prematuros.

En comparación con el análisis de vibraciones convencional, la EA puede ser especialmente útil para detectar eventos de alta frecuencia asociados con daños en las primeras etapas.

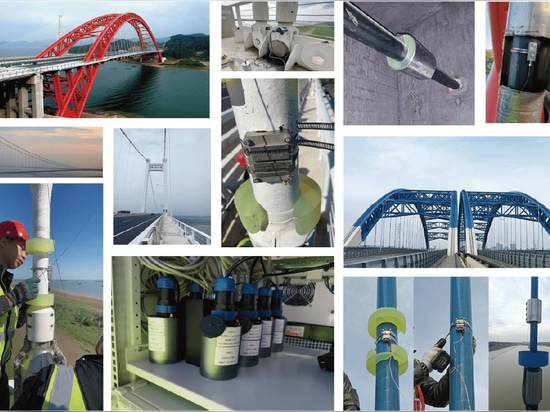

4.4 Puentes y grandes estructuras

En la supervisión de la salud estructural, los sensores de EA pueden utilizarse para detectar el crecimiento activo de grietas, la rotura de cables, los daños en cables o la redistribución de tensiones. Los conjuntos de sensores también pueden ayudar a localizar la fuente de la actividad de emisión acústica.

Esto es valioso para puentes, grúas, equipos de elevación, estructuras de acero e infraestructuras de hormigón.

4.5 Materiales compuestos

Las estructuras de materiales compuestos no siempre fallan del mismo modo que las metálicas. Los daños pueden incluir rotura de fibras, agrietamiento de la matriz, desprendimiento y deslaminación. Estos mecanismos suelen generar señales de emisión acústica.

Por lo tanto, la monitorización de EA es útil para palas de turbinas eólicas, componentes aeroespaciales, tanques de FRP, cilindros de presión y otras estructuras de materiales compuestos.

5. Sensores AE, preamplificadores y selección del sistema

El rendimiento de un sistema de monitorización de emisiones acústicas depende en gran medida de la correcta selección e instalación de los sensores.

Entre los factores de selección importantes se incluyen
- Gama de frecuencias del sensor
- Sensibilidad
- Respuesta resonante o de banda ancha
- Temperatura de funcionamiento
- Preamplificador integrado o externo
- Longitud del cable y apantallamiento
- Método de acoplamiento y montaje
- Protección ambiental
- Número de canales
- Capacidad de localización y procesamiento de señales

Por ejemplo, un sensor AE de alta frecuencia puede ser adecuado para pequeñas muestras de laboratorio o para la detección de señales a corta distancia. Un sensor de baja frecuencia puede ser mejor para grandes estructuras en las que la atenuación de las ondas es significativa.

En aplicaciones de alta temperatura, los ingenieros pueden necesitar sensores de alta temperatura o varillas de guía de ondas para proteger el sensor de la exposición directa al calor.

La instalación correcta también es fundamental. Un mal acoplamiento, un montaje flojo, el ruido eléctrico o un filtrado inadecuado pueden reducir significativamente la fiabilidad de la monitorización.

6. De los datos EA a las decisiones de mantenimiento

La monitorización EA no consiste sólo en recoger señales. El verdadero valor reside en convertir los datos en decisiones de mantenimiento útiles.

Un sistema EA moderno puede ayudar a los ingenieros a evaluar
- Si la actividad EA está aumentando
- Si la fuente es estable o está creciendo
- Dónde se localiza la actividad
- Si el patrón de la señal coincide con una fuga, grieta, fricción o impacto
- Si el activo debe seguir funcionando, inspeccionarse o cerrarse

Con los sistemas multicanal, los algoritmos de localización de fuentes pueden estimar de dónde procede la actividad EA. Con el análisis de la forma de onda y la clasificación de señales asistida por IA, es posible separar mejor los eventos EA útiles del ruido de fondo.

Esto permite un flujo de trabajo de mantenimiento predictivo más fiable.

7. Ventajas para la gestión de activos industriales

Los sensores de emisiones acústicas pueden mejorar el mantenimiento predictivo de varias formas prácticas:

En primer lugar, proporcionan una alerta temprana de daños activos. Esto da a los equipos de mantenimiento más tiempo para responder antes de que se produzca el fallo.

En segundo lugar, permiten la supervisión durante el funcionamiento. Esto reduce las paradas innecesarias y ayuda a detectar daños que sólo aparecen bajo carga o presión real.

En tercer lugar, ayudan a priorizar las áreas de inspección. En lugar de inspeccionar a ciegas toda una gran estructura, los ingenieros pueden centrarse en las zonas con actividad EA anormal.

En cuarto lugar, los datos EA pueden integrarse con otros métodos de control de estado. Cuando se combinan con datos de vibraciones, temperatura, presión, deformación o procesos, las emisiones acústicas pueden proporcionar una visión más completa del estado de los activos.

Por último, la monitorización EA puede mejorar la seguridad. Para activos críticos como recipientes a presión, tuberías, puentes, equipos de elevación y sistemas de alta temperatura, la detección temprana de daños activos es esencial.

8. La emisión acústica no es una respuesta aislada

Aunque la EA es potente, debe aplicarse correctamente. Es sensible a los daños activos, pero puede no detectar los defectos inactivos que no liberan energía. El ruido de fondo, la calidad de la instalación, el tipo de material, la geometría y las condiciones de funcionamiento también pueden afectar a los resultados.

Por este motivo, la monitorización AE debe ser diseñada por ingenieros que conozcan tanto la aplicación como las características de la señal. Suele ser más eficaz cuando se utiliza junto con otras tecnologías de END y de control del estado.

El objetivo no es sustituir todos los métodos de inspección. El objetivo es que el mantenimiento sea más inteligente, más temprano y más específico.

9. Conclusión

El mantenimiento predictivo es cada vez más importante, ya que las industrias buscan formas de reducir el tiempo de inactividad, mejorar la seguridad y prolongar la vida útil de los activos. Los sensores de emisiones acústicas ofrecen una valiosa forma de detectar procesos de daños activos en tiempo real o durante pruebas controladas.

Al escuchar las ondas de tensión generadas por grietas, fugas, fricción, impactos y daños materiales, la monitorización de la EA ayuda a los ingenieros a comprender lo que está ocurriendo en el interior de los activos industriales antes de que el fallo sea crítico.

Para equipos a presión, tuberías, válvulas, maquinaria rotativa, puentes, tanques y estructuras de materiales compuestos, la emisión acústica puede ser una poderosa herramienta en una estrategia moderna de mantenimiento predictivo.

Cuando se combina con los sensores, preamplificadores, sistemas de adquisición y métodos de análisis de señales adecuados, la tecnología AE ayuda a transformar las señales de daños ocultos en decisiones de mantenimiento procesables.
