¿Funciona la termografía bajo el agua?
{{{sourceTextContent.subTitle}}}
Valor práctico de la termografía en escenarios acuáticos a través de casos de uso típicos relacionados con el agua
{{{sourceTextContent.description}}}
La termografía infrarroja, conocida por ventajas como su independencia de la luz visible y su capacidad de detección en cualquier condición meteorológica, se ha utilizado ampliamente en seguridad, inspección industrial y rescate de emergencia. A medida que la tecnología de infrarrojos sigue evolucionando y crece la demanda de exploración marina y operaciones de rescate submarino, la pregunta "¿Pueden funcionar las cámaras termográficas bajo el agua?" ha atraído cada vez más la atención de los usuarios.
En este artículo se analizan las limitaciones técnicas de la termografía en entornos submarinos, examinando los principios de la termografía y el impacto del agua en la transmisión de infrarrojos. También se analiza el valor práctico de la termografía en escenarios acuáticos a través de casos de uso típicos relacionados con el agua, ofreciendo a los usuarios estrategias de detección por infrarrojos fiables para manejar tareas acuáticas complejas.
1. Principios básicos de la termografía
La termografía infrarroja es una tecnología basada en las características de radiación térmica de los objetos. Su principio básico reside en el hecho de que cualquier objeto con una temperatura superior al cero absoluto (-273,15 °C) emite continuamente energía infrarroja. Una cámara termográfica detecta esta radiación infrarroja y la convierte en señales eléctricas. A continuación, estas señales se procesan mediante algoritmos de imagen para visualizar los datos de temperatura y generar una "imagen térmica", que proporciona una representación intuitiva de la distribución térmica del objeto.
A diferencia de los dispositivos de imagen convencionales que se basan en la luz visible, las cámaras termográficas no necesitan iluminación externa y no se ven afectadas por el color de la superficie o el contraste de brillo. Esto les permite funcionar con fiabilidad en la oscuridad total o en condiciones de iluminación adversas, como una luz de fondo intensa. Estas capacidades hacen que la termografía sea ampliamente aplicable en escenarios que requieren detección en cualquier condición meteorológica, como la vigilancia nocturna, el rescate de emergencia y las inspecciones industriales.
2. El impacto del agua en la radiación infrarroja: ¿Por qué es difícil la termografía subacuática?
El rendimiento estable de la termografía infrarroja en el aire se debe en gran medida a la buena transmisividad de la radiación infrarroja dentro de determinadas longitudes de onda de la "ventana atmosférica", a saber, 1-3 μm, 3-5 μm y 8-14 μm. En estos rangos espectrales, la absorción atmosférica es mínima, lo que permite que la radiación infrarroja emitida por objetivos terrestres o aéreos atraviese la atmósfera y llegue al dispositivo de captura de imágenes.
En cambio, la transmisión de la radiación infrarroja en el agua se reduce considerablemente. Sobre todo en las bandas infrarrojas de onda larga y gran parte de las de onda media, la energía infrarroja es absorbida casi por completo por el agua, lo que limita seriamente su propagación.
Además, el calor de los objetos se disipa rápidamente en el agua debido a su elevada conductividad térmica, lo que reduce el contraste de temperatura entre el objetivo y su entorno, dificultando aún más la distinción de los objetos por parte de los sistemas de imágenes térmicas.
En consecuencia, los dispositivos convencionales de termografía por infrarrojos no son adecuados para la captura de imágenes subacuáticas totalmente sumergidas. Por el contrario, son más adecuados para el nivel de la superficie, aguas poco profundas o escenarios costeros en los que el sensor permanece por encima del agua o en contacto parcial con ella.
3.Escenarios típicos de aplicación en entornos acuáticos: El valor práctico de la termografía

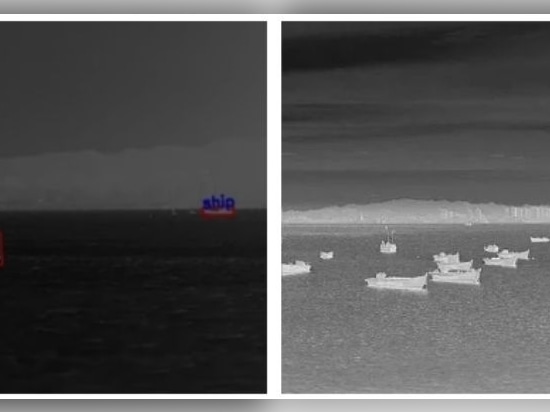

3.1 Vigilancia e identificación de objetivos marítimos
Las cámaras termográficas infrarrojas ofrecen una capacidad excepcional de captación de imágenes en cualquier condición meteorológica sin depender de la luz visible. Pueden funcionar de forma fiable incluso en condiciones de baja visibilidad como la noche, cielos nublados, lluvia o niebla. Estos dispositivos pueden detectar con sensibilidad las señales de calor de los motores de los buques, las actividades en cubierta y la temperatura del cuerpo humano, lo que permite la identificación de objetivos de largo alcance y alta precisión y el seguimiento dinámico. Cuando se combinan con modos automáticos de crucero, permiten captar imágenes y vigilar zonas marítimas clave de forma continua y con alta frecuencia, lo que mejora considerablemente la eficacia de las patrullas. Esta tecnología se utiliza ampliamente en la lucha contra la pesca ilegal, el contrabando y otras actividades marítimas ilícitas.

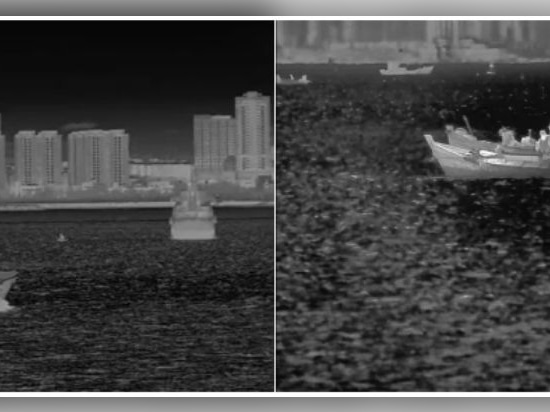

3.2 Búsqueda y rescate marítimo de emergencia
Los dispositivos de imagen térmica por infrarrojos poseen una excelente capacidad de detección de diferencias de temperatura, destacando claramente el contraste térmico entre la superficie del agua y los cuerpos humanos. Incluso en condiciones marítimas de visibilidad extremadamente baja, como la oscuridad, la niebla densa y el oleaje agitado, pueden localizar rápidamente a las personas que han caído por la borda, mejorando significativamente la eficacia de la respuesta dentro del crítico "tiempo dorado de rescate" Durante incidentes repentinos, como incendios de buques, las imágenes térmicas por infrarrojos también pueden identificar zonas sobrecalentadas del buque en tiempo real, ayudando a evaluar el desarrollo del incendio. Esto proporciona un apoyo visual crucial para la formulación de planes científicos de rescate y la coordinación de recursos, lo que mejora eficazmente la precisión y la puntualidad de las operaciones de rescate en general.

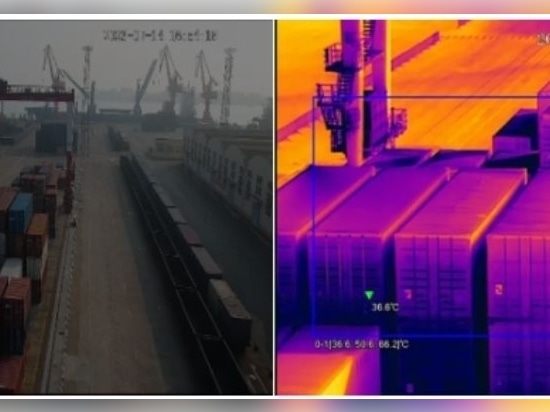

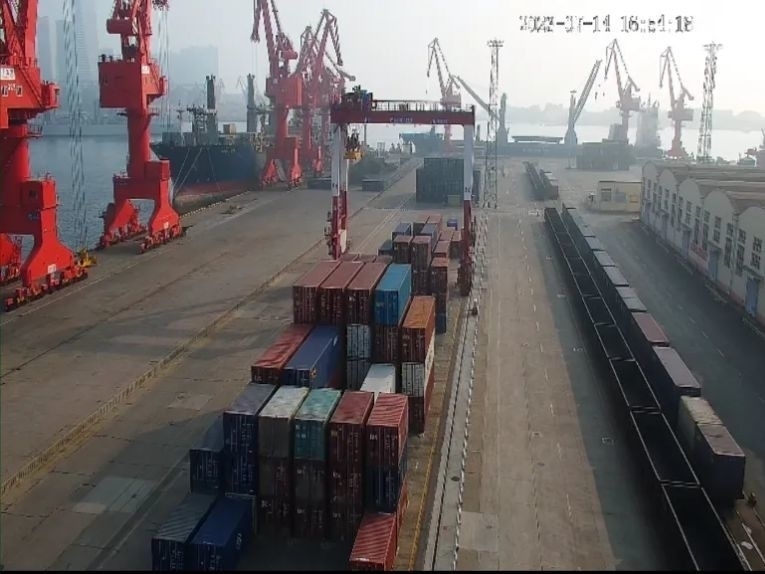

3.3 Vigilancia de la seguridad contra incendios en puertos
En áreas críticas como zonas de operaciones portuarias, depósitos de contenedores, almacenes, zonas de almacenamiento de petróleo y sistemas de energía del puerto, las cámaras termográficas de infrarrojos proporcionan una supervisión continua de la temperatura las 24 horas del día, los 7 días de la semana. Pueden detectar en tiempo real peligros potenciales como el sobrecalentamiento de la maquinaria, fallos eléctricos y aumentos anormales de temperatura en los almacenes, emitiendo alertas tempranas de incendio que mejoran significativamente la puntualidad y precisión de la respuesta en caso de incendio.
Además, combinados con algoritmos analíticos inteligentes, estos sistemas pueden identificar y rastrear automáticamente comportamientos anómalos como la intrusión de personal no autorizado, el merodeo y el cruce de límites. La información sobre alarmas se envía instantáneamente al centro de seguridad a través de una plataforma integrada, lo que permite una gestión inteligente y refinada de la seguridad de las zonas clave. Esta tecnología reduce eficazmente los costes de mano de obra de las patrullas y los índices de falsas alarmas, mejorando la seguridad operativa general, y sirve como dispositivo central crítico en la construcción de un sistema de seguridad contra incendios de "puerto inteligente".

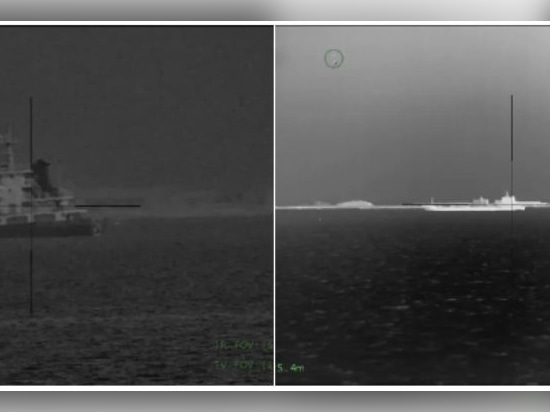

3.4 Ayuda a la navegación y evitación de obstáculos
Las cámaras termográficas de infrarrojos pueden proporcionar imágenes térmicas nítidas y fiables incluso en condiciones de visibilidad extremadamente bajas, como la noche, la niebla espesa, la lluvia o la nieve, superando eficazmente las limitaciones visuales causadas por la iluminación insuficiente y las condiciones meteorológicas adversas. Permiten identificar en cualquier condición meteorológica objetivos clave en las rutas de navegación, como otras embarcaciones, boyas, líneas de costa y restos flotantes. Esto ayuda a los miembros de la tripulación en tiempo real durante el atraque, la navegación por canales estrechos o la travesía de aguas complejas al mantener un conocimiento situacional del entorno, lo que permite evitar obstáculos con antelación y reducir el riesgo de colisiones y encallamientos. Sirve de salvaguardia fiable para mejorar la seguridad y la eficacia de la navegación de diversos tipos de embarcaciones, como buques comerciales y pesqueros.
4.Productos recomendados por Raythink
4.cámara panorámica de infrarrojos Serie 1SilentW-U12
Con un detector de infrarrojos líder en el sector, supervisión panorámica de 360°, detección multiobjetivo, algoritmos inteligentes de inteligencia artificial, bajo consumo de energía e integración perfecta con cámaras PTZ, este sistema garantiza una vigilancia completa, eficiente e inteligente.
4.2 Cámara PTZ de doble espectro de la serie PC6
Equipado con un detector de infrarrojos líder en el sector, imágenes de doble espectro y capacidades de detección de largo alcance, el sistema también cuenta con algoritmos inteligentes de detección de incendios, análisis avanzado de vídeo e integración perfecta de plataformas para una vigilancia completa y automatizada.
4.3 Cámara PTZ de doble espectro de la serie PC4
Alimentado por un detector de infrarrojos no refrigerado de 12μm, el sistema ofrece funciones de imagen de doble espectro, detección de largo alcance, algoritmos inteligentes de detección de incendios, análisis de vídeo avanzado e integración de plataformas sin fisuras, lo que proporciona una vigilancia fiable y automatizada en entornos complejos.
4.4 Cámara PTZ de doble espectro de la serie PC2
Con un detector de infrarrojos no refrigerado de 12μm e imágenes de doble espectro, el sistema permite la medición precisa de la temperatura, la detección inteligente de incendios, el análisis avanzado de vídeo y la integración perfecta de plataformas para ofrecer soluciones de supervisión precisas e inteligentes.

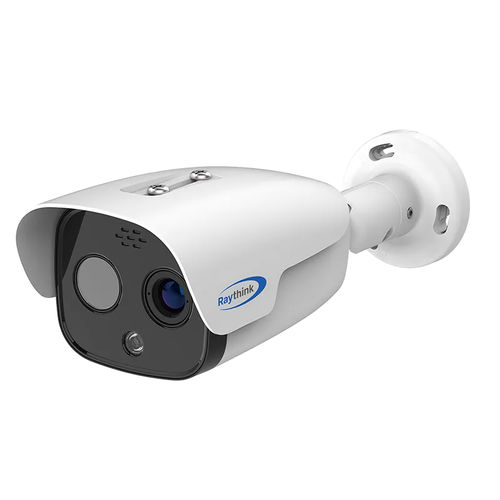

4.5 Cámara Bullet de doble espectro de la serie FC4
Con un detector de infrarrojos no refrigerados de 12μm, imagen de espectro dual y detección de largo alcance, el sistema combina algoritmos inteligentes de detección de incendios, análisis de vídeo avanzado e integración de plataformas para ofrecer capacidades de supervisión completas y automatizadas.
4.cámara domo rápida de doble espectro de la serie 6PD4
Equipado con un detector de infrarrojos no refrigerado de 12μm e imágenes de doble espectro, el sistema admite la medición precisa de la temperatura, la observación de largo alcance, el reconocimiento de objetivos potenciado por IA y la integración perfecta de plataformas, lo que proporciona una supervisión inteligente, fiable y de área amplia.
5.Conclusión: Más allá de las limitaciones, ampliación de las aplicaciones a dominios acuáticos más amplios
Aunque la tecnología de imagen térmica tradicional se enfrenta a retos en la imagen submarina directa, sigue demostrando un valor fundamental insustituible en la vigilancia de la superficie del agua, la seguridad costera y otros escenarios relacionados con el agua. Se ha convertido en un método de detección esencial para garantizar el funcionamiento y la seguridad del agua.
Con las continuas mejoras en el rendimiento de los detectores de infrarrojos, los continuos avances en algoritmos de imagen inteligentes y la mayor integración de tecnologías de detección multimodal, los límites de aplicación de los sistemas de imágenes térmicas en entornos acuáticos complejos se están ampliando constantemente. Suishi Technology seguirá centrándose profundamente en el campo de la detección por infrarrojos, centrándose en escenarios clave como la supervisión de zonas acuáticas, la seguridad portuaria y la respuesta a emergencias, desarrollando de forma persistente soluciones de termografía estables, precisas e inteligentes para ayudar a los usuarios a lograr una toma de decisiones eficiente y operaciones seguras.
Para obtener más información técnica o soluciones de aplicación con respecto a las cámaras termográficas Raythink, no dude en ponerse en contacto con nuestro equipo de consultoría técnica en cualquier momento.
