¿Por qué elegir aislamientos térmicos para inspecciones de sistemas eléctricos?

{{{sourceTextContent.subTitle}}}

explorar sus aplicaciones típicas en los procesos de generación, transmisión, subestación y distribución de electricidad

{{{sourceTextContent.description}}}

Como sustento de la sociedad moderna, los sistemas eléctricos desempeñan un papel fundamental no sólo en el desarrollo económico, sino también en la vida cotidiana de millones de hogares. Desde la generación y transmisión de energía hasta la subestación y distribución, los equipos eléctricos se enfrentan a menudo a un funcionamiento a largo plazo con cargas elevadas y a numerosos riesgos ocultos difíciles de detectar a tiempo. Identificar eficazmente los fallos potenciales y garantizar el funcionamiento seguro y estable de los sistemas eléctricos siguen siendo objetivos fundamentales en el campo del mantenimiento de sistemas eléctricos.

Con las ventajas del funcionamiento sin contacto, la visualización y la supervisión en tiempo real, los aislamientos térmicos por imagen pueden mostrar de forma intuitiva la distribución de la temperatura y detectar rápidamente puntos calientes anómalos sin interrumpir el funcionamiento normal de los equipos eléctricos. Esto mejora significativamente la eficacia y la precisión de la detección de fallos y se está convirtiendo en una herramienta esencial para las inspecciones de los sistemas eléctricos. Este artículo presenta los principios de funcionamiento y las ventajas técnicas de los aislamientos térmicos y explora sus aplicaciones típicas en los procesos de generación, transmisión, subestación y distribución de energía.

1. Principio de funcionamiento de los aislamientos térmicos por termografía
Todos los objetos por encima del cero absoluto (-273,15 °C) emiten radiación infrarroja. Los aislamientos térmicos captan estas señales de radiación y las convierten en imágenes térmicas visibles, lo que permite visualizar eficazmente la temperatura. En estas imágenes térmicas, diferentes colores o niveles de brillo corresponden a diferentes temperaturas.

A diferencia de los termómetros de contacto tradicionales o de las mediciones de temperatura basadas en puntos, los aislamientos térmicos permiten controlar la temperatura sin contacto y a larga distancia en todo el campo de visión. Esto proporciona una representación intuitiva de la distribución de la temperatura. Al hacer claramente visibles los puntos calientes y las anomalías, los aislamientos térmicos mejoran significativamente tanto la seguridad como la eficacia de las inspecciones de los sistemas eléctricos.

2. Ventajas técnicas de la termografía
(1) Inspección sin contacto para mejorar la seguridad
Los equipos eléctricos suelen funcionar a altas temperaturas y bajo tensión. Los métodos tradicionales de medición de temperatura por contacto no sólo son complejos, sino que también conllevan riesgos de descargas eléctricas o cortocircuitos. Los aislamientos térmicos captan la radiación infrarroja emitida por las superficies de los equipos, lo que permite medir la temperatura sin contacto y a larga distancia. Esto permite a los inspectores obtener con rapidez y precisión la distribución de la temperatura sin acercarse a componentes bajo tensión, lo que lo hace especialmente adecuado para zonas de alto riesgo como salas de distribución de alta tensión y subestaciones, al tiempo que garantiza la seguridad de la inspección.
(2)Detección rápida de fallos para mejorar la eficacia de la inspección
Las mediciones de temperatura tradicionales basadas en puntos consumen mucho tiempo y son propensas a pasar por alto zonas críticas. En cambio, los aislamientos térmicos por imágenes pueden escanear un equipo entero en cuestión de segundos, generando mapas de distribución térmica claros que resaltan visualmente los puntos conflictivos anómalos. El personal de mantenimiento puede localizar rápidamente las zonas problemáticas, reduciendo el riesgo de omisiones o falsas detecciones. Esto mejora significativamente la eficacia de la inspección y garantiza que los fallos ocultos se detecten y solucionen rápidamente.
(3) Detección temprana de fallos potenciales para reducir el tiempo de inactividad y las pérdidas
El sobrecalentamiento de los equipos suele ser un indicador precoz de posibles fallos. Las inspecciones tradicionales suelen detectar los problemas sólo cuando las anomalías se hacen evidentes o durante las paradas de mantenimiento, lo que puede retrasar la intervención e incluso desencadenar paradas inesperadas o daños en los equipos. Los aislamientos termográficos pueden detectar anomalías de temperatura en las primeras fases de los fallos, proporcionando una base fiable para el mantenimiento preventivo. Esto permite una intervención proactiva, abordando los riesgos ocultos antes de que se conviertan en accidentes, y reduciendo eficazmente el tiempo de inactividad y las pérdidas económicas asociadas.
(4) Visualización de la temperatura para facilitar el análisis y la toma de decisiones

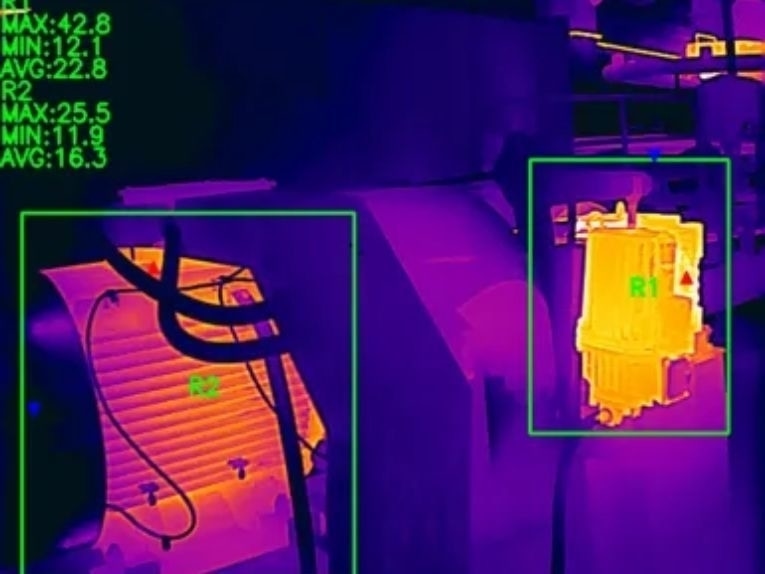

A diferencia de los termómetros puntuales tradicionales, que sólo proporcionan datos de un punto, los aislamientos térmicos por imagen generan un mapa completo de distribución de la temperatura de los equipos. El personal de mantenimiento puede supervisar las temperaturas máximas, mínimas y medias en tiempo real, y observar claramente las diferencias globales de temperatura. Con esta clara visualización de la temperatura, las posibles ubicaciones de fallos son inmediatamente identificables, los diagnósticos son más convincentes y proporciona una base fiable para las posteriores decisiones de mantenimiento.
(5)Trazabilidad de datos para apoyar el mantenimiento inteligente
Los aislamientos termográficos no sólo permiten medir la temperatura en tiempo real y detectar puntos calientes, sino que también almacenan automáticamente los datos de inspección y generan informes de inspección profesionales. Esto ayuda a las empresas a evaluar exhaustivamente el estado de sus equipos eléctricos. Mediante el análisis de las tendencias históricas de temperatura, se pueden predecir con antelación posibles fallos, lo que permite planificar científicamente los programas de mantenimiento y evitar el tiempo de inactividad causado por fallos inesperados. Con esta capacidad, el mantenimiento de los sistemas eléctricos está pasando gradualmente de las "reparaciones posteriores a los fallos" reactivas a la "prevención previa a los fallos" proactiva, avanzando hacia el mantenimiento inteligente.
(6) Aplicaciones versátiles en todo el sistema eléctrico
Los aislamientos termográficos pueden aplicarse con flexibilidad a una gran variedad de escenarios, como líneas de transmisión de alta tensión, equipos de subestaciones y armarios de distribución de baja tensión. No sólo satisfacen las necesidades de inspección rápida del mantenimiento rutinario, sino que también desempeñan un papel crucial en la investigación de averías y la puesta en servicio de nuevos equipos. Esto permite un control exhaustivo de la temperatura en todo el sistema eléctrico, desde la generación hasta la distribución.

3. Aplicaciones de la termografía en sistemas eléctricos
(1) Generación de energía: garantizar el funcionamiento estable de las unidades
En escenarios de generación de energía como centrales térmicas, parques eólicos y estaciones fotovoltaicas (FV), los equipos suelen funcionar a altas temperaturas y con cargas pesadas durante periodos prolongados. Las pequeñas anomalías de temperatura, si no se detectan a tiempo, pueden reducir la eficiencia de la generación e incluso provocar accidentes graves.
Generadores: El sobrecalentamiento de los devanados del estator, las bobinas del rotor y los rodamientos puede provocar desgaste mecánico o paradas imprevistas. Los aislamientos termográficos pueden captar con precisión la distribución de la temperatura de estos componentes críticos mientras la unidad está en funcionamiento normal, lo que permite al personal de mantenimiento identificar los riesgos a tiempo y evitar pérdidas por paradas.
Calderas y tuberías de vapor: Problemas como la acumulación de hollín, el adelgazamiento por corrosión o el envejecimiento de válvulas y bridas pueden causar anomalías localizadas de temperatura. Los aislamientos térmicos pueden detectar rápidamente estos peligros e inspeccionar las tuberías aisladas para identificar las zonas de aislamiento dañadas, mejorando la eficiencia térmica, reduciendo el derroche de energía y minimizando el riesgo de rotura de las tuberías.
Equipos de energías renovables: En las estaciones fotovoltaicas, los "puntos calientes" en los módulos pueden causar degradación de la potencia o incluso daños en los componentes. Los aislamientos termográficos permiten una detección rápida para mantener la eficiencia de la generación. En los parques eólicos, el sobrecalentamiento de los cables es un peligro habitual. Los aislamientos de imagen térmica pueden localizar visualmente las zonas de alta temperatura, evitando fallos debidos al sobrecalentamiento y garantizando una producción estable de energía verde.

(2)Transmisión de energía: líneas seguras y fiables
Las líneas de transmisión suelen estar distribuidas en entornos exteriores, expuestas al viento, el sol, la lluvia, la nieve y el hielo, lo que dificulta su mantenimiento. Los métodos de inspección tradicionales no suelen detectar los peligros a tiempo. La aplicación de aislantes termográficos proporciona una forma eficaz de garantizar el funcionamiento estable de las líneas de transmisión.
Inspección de aisladores: Los aisladores envejecidos o agrietados pueden provocar anomalías de temperatura localizadas, que pueden provocar desconexiones de la línea o incluso cortes de suministro generalizados. Los aisladores de imagen térmica pueden escanear rápidamente las superficies de los aisladores a distancia sin interrumpir el suministro eléctrico, detectando visualmente distribuciones de temperatura anómalas e identificando los defectos en una fase temprana.
Control de la temperatura del conductor: Los conductores que funcionan con cargas elevadas son propensos al sobrecalentamiento. Superar las temperaturas de seguridad acelera el envejecimiento de los materiales y puede provocar roturas en los conductores. Los aislamientos termográficos permiten supervisar en tiempo real las temperaturas de los conductores y las tendencias de aumento de temperatura, lo que ayuda al personal de mantenimiento a evaluar las condiciones de carga de la línea y evitar incidentes de sobrecalentamiento.
Inspección de juntas: Las conexiones de las líneas de transmisión pueden hacer mal contacto, lo que provoca un calentamiento localizado y posibles daños a largo plazo. Los aislamientos termográficos detectan estas anomalías de temperatura en una fase temprana, lo que permite un mantenimiento oportuno y garantiza un funcionamiento seguro y estable de la línea de transmisión.

(3)Subestación y distribución: prevención de riesgos en equipos críticos
Las fases de subestación y distribución implican una gran variedad de equipos, numerosos riesgos ocultos y múltiples puntos de peligro. La supervisión en tiempo real del estado de los equipos y la rápida identificación de peligros potenciales son retos fundamentales para los equipos de mantenimiento.
Inspección de casquillos de transformadores:

Los pasatapas de alta y baja tensión, así como los pasamuros de las barras colectoras, son componentes clave de los transformadores. El mantenimiento programado tradicional suele pasar por alto posibles problemas. Los aislamientos térmicos permiten controlar en tiempo real la temperatura de los pasatapas, lo que permite al personal de mantenimiento identificar rápidamente los puntos calientes anómalos. Combinados con el análisis de tendencias de datos históricos, los fallos potenciales pueden predecirse y abordarse con antelación, evitando eficazmente accidentes inesperados.

-Inspección de contactos y barras colectoras:
Los contactos superiores e inferiores de los interruptores de vacío pueden sobrecalentarse debido a una resistencia de contacto excesiva durante el funcionamiento. Los aislamientos térmicos proporcionan una supervisión de la temperatura sin contacto de los contactos y las barras colectoras, con alarmas de umbral. Cuando se produce un calentamiento anormal, el sistema alerta inmediatamente al personal de mantenimiento, garantizando un funcionamiento seguro de la aparamenta.

-Inspección de abrazaderas de barras colectoras:
Las abrazaderas que fijan las barras colectoras de baja tensión pueden sobrecalentarse debido a la exposición prolongada y a la oxidación. Los fallos de los muelles también pueden provocar un contacto deficiente y un calentamiento localizado. Los aislamientos térmicos permiten supervisar en tiempo real las abrazaderas, los muelles y las conexiones de las barras colectoras, lo que permite detectar rápidamente las anomalías. El mantenimiento selectivo basado en datos térmicos reduce eficazmente los riesgos de avería.

-Medición del nivel de equipos llenos de aceite:
Los transformadores y reactores pueden mostrar niveles de aceite falsos debido a problemas de adherencia. Aprovechando las diferencias de conductividad térmica entre el aceite y el aire, los aislamientos térmicos pueden mostrar visualmente la distribución de la temperatura en el conservador de aceite, ayudando al personal a determinar con rapidez y precisión los niveles de aceite, mejorando la eficacia de la inspección y la seguridad de los equipos.

-SF₆ Detección de fugas:
El SF₆ es un gas aislante crítico en los sistemas de potencia. Con juntas envejecidas o conexiones sueltas, pueden producirse fugas, y los métodos de detección tradicionales suelen tener dificultades para localizarlas con rapidez y precisión. Las cámaras térmicas infrarrojas de imagen de gases detectan diferencias específicas de absorción infrarroja de los gases en relación con el fondo. Utilizando detectores de filtro personalizados de alto rendimiento, los aislamientos térmicos por imágenes pueden visualizar fugas de SF₆ que de otro modo serían invisibles. Esto permite a los equipos de mantenimiento detectar y localizar con precisión las fugas sin contacto y sin interrupción del suministro eléctrico, lo que mejora enormemente la eficacia y la seguridad de las inspecciones.

-Inspección de armarios de distribución:
Los armarios de distribución se encargan de la distribución y protección de la energía, pero tienen estructuras internas complejas y un espacio limitado, lo que dificulta y hace ineficaz la inspección manual. Los dispositivos termográficos compactos, como las cámaras portátiles, se pueden instalar de forma flexible en espacios reducidos para supervisar continuamente componentes críticos como contactos eléctricos y empalmes de cables. Cuando se producen aumentos anormales de temperatura, el sistema proporciona alertas inmediatas y una localización precisa de los fallos, dando tiempo al personal de mantenimiento para responder y mejorando significativamente la seguridad y fiabilidad del funcionamiento de los armarios de distribución.

4.Conclusión
Desde la generación y transmisión de energía hasta la subestación y distribución, los aislamientos térmicos no sólo proporcionan una visualización clara de la distribución de la temperatura de los equipos, sino que también permiten el registro de datos, el análisis de la temperatura y la alerta temprana de fallos. En comparación con los métodos de inspección tradicionales, la tecnología de termografía mejora significativamente la eficacia y la seguridad de la inspección, proporcionando una base sólida para el funcionamiento estable de los sistemas de energía y apoyando el desarrollo de una red eléctrica moderna segura, eficiente y fiable.
