Principales ventajas del uso de cámaras térmicas para la reparación de placas de circuito impreso
{{{sourceTextContent.subTitle}}}
Desbloqueando el conocimiento térmico: Cómo las imágenes infrarrojas revolucionan la gestión térmica y el diagnóstico de fallos en las placas de circuito impreso
{{{sourceTextContent.description}}}
A medida que los productos electrónicos se vuelven cada vez más multifuncionales, los sistemas de circuitos evolucionan hacia una mayor integración, un menor empaquetado de componentes y una mayor densidad de potencia. La industria electrónica está entrando en una era en la que coexisten la alta precisión y las elevadas cargas térmicas.
Sin embargo, una mayor integración conlleva una nueva serie de retos: la gestión térmica y el diagnóstico de fallos. Cuando el calor generado por los componentes electrónicos durante su funcionamiento no se controla o disipa adecuadamente, puede comprometer el rendimiento, la estabilidad y la fiabilidad de la placa de circuitos, e incluso provocar fallos en los componentes durante el desarrollo o en el uso real.
En las placas de circuitos de alta densidad, las diferencias de corriente, tensión y procesos de fabricación dan lugar a patrones de distribución térmica indistintos entre los componentes. Al medir y analizar con precisión el perfil térmico de la placa, los ingenieros pueden identificar posibles puntos débiles en el diseño, optimizar las estrategias de disposición y refrigeración y, en última instancia, mejorar los índices de éxito en el desarrollo de productos y la fiabilidad a largo plazo.
Los métodos tradicionales de medición de temperatura por contacto requieren mucho trabajo, son intrusivos y responden con lentitud, por lo que no son adecuados para la electrónica moderna de alta densidad. En cambio, la termografía por infrarrojos, con su funcionamiento sin contacto, visualización en tiempo real y alta sensibilidad térmica, permite cuantificar con precisión la distribución de la temperatura y detectar rápidamente fuentes de calor anómalas. Por ello, se ha convertido en una herramienta indispensable en I+D electrónica, control de calidad y análisis de fallos.
Este artículo ofrece una visión general sistemática de la termografía infrarroja en las pruebas de PCB y el diagnóstico de fallos, incluidos sus principios de funcionamiento, ventajas clave, escenarios de aplicación típicos y soluciones de producto recomendadas, ofreciendo un enfoque eficaz y basado en datos para el diseño térmico y la optimización de la fiabilidad en la industria de fabricación de productos electrónicos.
1. Principios de la termografía y aplicaciones en placas de circuito impreso
1)Principios básicos de la termografía infrarroja
Todos los objetos con una temperatura superior al cero absoluto (-273,15 °C) emiten energía en forma de radiación infrarroja. Las cámaras térmicas de infrarrojos detectan estas señales de radiación, las convierten en señales electrónicas y las procesan para generar una imagen de distribución de la temperatura. Las distintas regiones de temperatura se muestran en colores diferentes, las zonas de alta temperatura suelen mostrarse en rojo o amarillo y las de baja temperatura en azul o verde.
2)Principios de aplicación de la termografía en placas de circuito impreso
Cuando la corriente fluye a través de los componentes electrónicos, genera calor. En condiciones normales de funcionamiento, la distribución de la temperatura es estable y coherente con el consumo de energía previsto. Sin embargo, cuando se producen fallos como cortocircuitos, circuitos abiertos, juntas de soldadura frías, fugas o envejecimiento, la distribución local de la temperatura se vuelve anormal. Las cámaras térmicas pueden captar estos cambios e identificar de forma rápida e intuitiva las posibles ubicaciones de los fallos.
A diferencia de las herramientas basadas en el contacto, como los multímetros o los osciloscopios, la termografía no requiere conexiones eléctricas ni el desmontaje de componentes, lo que permite una inspección exhaustiva de las placas de circuito impreso multicapa de alta densidad.
2. Escenarios de aplicación típicos
1)Desarrollo de PCB y control de temperatura
Durante la fase de diseño y validación de una PCB, los ingenieros de I+D a menudo necesitan supervisar las temperaturas de varios componentes electrónicos en condiciones de funcionamiento reales simuladas. Al registrar todo el proceso, desde el encendido hasta la estabilización térmica, los ingenieros pueden comprender claramente las características de distribución térmica en diferentes condiciones de carga.
Las cámaras térmicas de infrarrojos permiten obtener imágenes completas de la temperatura de la placa de circuito impreso en tiempo real, lo que ayuda a los ingenieros a generar mapas de distribución de la temperatura y curvas de variación de las zonas críticas. A partir de estos datos, se pueden identificar con precisión los componentes que presentan sobrecalentamiento, disipación de calor desigual o riesgos potenciales de fallo, lo que permite a los ingenieros ajustar la disposición de los circuitos y optimizar los diseños de gestión térmica.

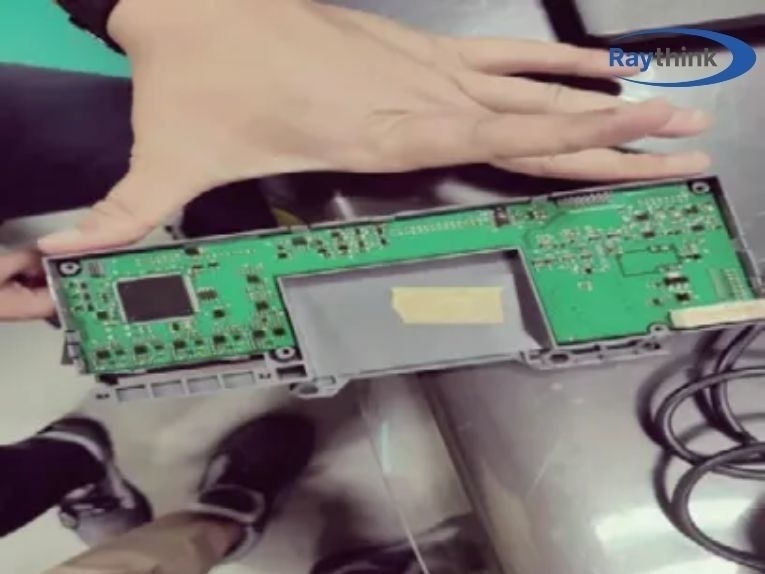

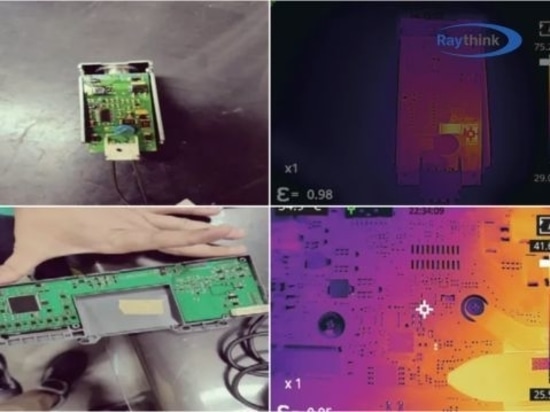

2)Localización y mantenimiento de fallos en la PCB
La placa de circuito impreso actúa como "centro neurálgico" de un sistema electrónico, y su fiabilidad afecta directamente al rendimiento general del dispositivo. Debido a un funcionamiento prolongado, a interferencias externas o al envejecimiento de los componentes, las placas de circuito impreso pueden sufrir fallos como cortocircuitos, soldaduras frías o averías.
Los métodos tradicionales de medición de temperatura por contacto, como las sondas termopar, son ineficaces, proporcionan datos dispersos y son propensos a no detectar. En cambio, las cámaras térmicas de infrarrojos pueden captar toda la distribución de temperatura de la placa en un solo barrido, lo que permite identificar rápidamente las regiones anormalmente calientes.
Cuando se producen cortocircuitos internos en los chips, fallan los condensadores o las soldaduras tienen un contacto deficiente, estos fallos se manifiestan como patrones de calor anormales localizados, que aparecen como anomalías de temperatura distintivas en las imágenes térmicas. Los ingenieros pueden comparar los mapas térmicos de placas normales y defectuosas para localizar con precisión los componentes problemáticos.
Este método reduce considerablemente el tiempo necesario para las mediciones tradicionales punto por punto, lo que hace que el mantenimiento sea más eficaz y fiable, sobre todo en circuitos complejos como los de servidores, estaciones base de comunicaciones y sistemas de control industrial.

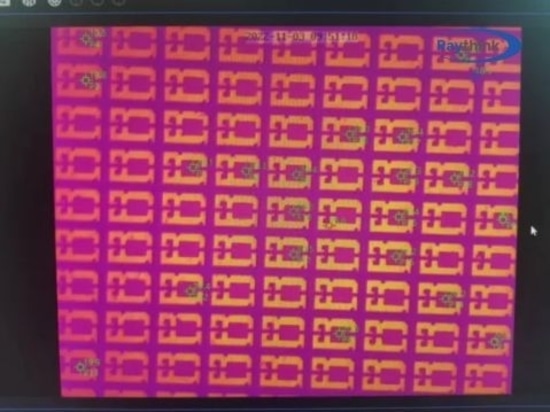

3)Microinspección de chips y ensayos no destructivos
Como componente central de una placa de circuito impreso, la calidad del embalaje y el rendimiento térmico de un chip son fundamentales para la vida útil y el rendimiento general del producto. Durante la producción y el embalaje, los defectos más comunes incluyen un curado insuficiente de la pasta de plata, la contaminación de las juntas de soldadura y una tensión desigual en el armazón del chip, todo lo cual puede aumentar la resistencia de contacto y generar un calor anormal.
Las cámaras térmicas infrarrojas microscópicas ofrecen una alta resolución espacial y una gran sensibilidad, lo que permite medir con precisión la temperatura y obtener imágenes sin entrar en contacto físico con la superficie del chip. Al captar en tiempo real la distribución de la temperatura en el chip, los ingenieros pueden identificar rápidamente los puntos calientes y evaluar los posibles problemas del proceso de envasado o de los materiales.

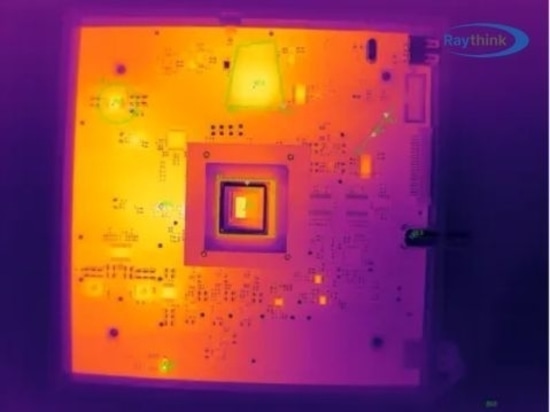

4)Diseño térmico y optimización del calor
A medida que el rendimiento de los dispositivos electrónicos sigue mejorando, el consumo de energía de los chips y los módulos de alimentación aumenta constantemente, lo que convierte el diseño térmico en un factor crítico que afecta a la estabilidad y la vida útil del sistema.
Las cámaras termográficas permiten a los ingenieros evaluar visualmente la distribución de las fuentes de calor, la conductividad térmica de los materiales y la eficacia de las estructuras de refrigeración durante la fase de diseño. Al controlar las temperaturas en tiempo real en distintas condiciones de carga, los ingenieros pueden evaluar si los disipadores térmicos, las almohadillas térmicas y los canales de flujo de aire funcionan eficazmente, e identificar problemas como la acumulación térmica o la transferencia desigual del calor.
Durante la I+D, los ingenieros pueden ajustar las rutas de refrigeración y la disposición de los componentes en función de los resultados de las imágenes térmicas, reduciendo así el riesgo de fuga térmica y mejorando la fiabilidad y la eficiencia energética del sistema. En dispositivos informáticos de alto rendimiento, inversores de potencia y módulos de control de vehículos eléctricos, la termografía se ha convertido en una herramienta estándar para optimizar el diseño de la disipación térmica.

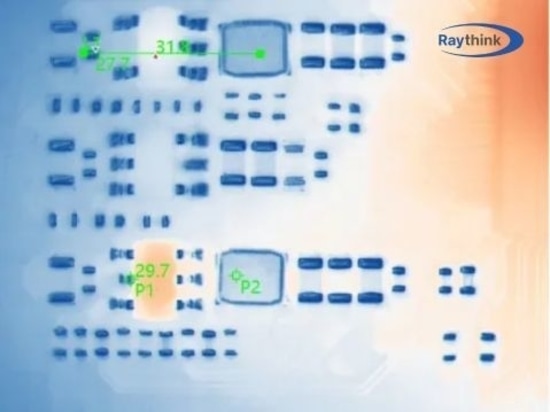

5)Pruebas ambientales y dinámicas
Durante la verificación del diseño y las pruebas de fiabilidad de los productos electrónicos, los investigadores a menudo necesitan evaluar la respuesta térmica dinámica de los circuitos bajo temperaturas extremas, altas corrientes o entornos electromagnéticos complejos.
Las cámaras térmicas de infrarrojos pueden realizar mediciones dinámicas de temperatura en tiempo real bajo estas condiciones extremas, capturando con precisión todo el proceso de aumento de temperatura de los componentes del circuito. Por ejemplo, durante las pruebas de la estación de sondas, a medida que la corriente aumenta gradualmente, la cámara térmica puede registrar simultáneamente las curvas de temperatura de las sondas y los puntos de contacto, evitando errores de medición o daños en los componentes causados por el sobrecalentamiento.

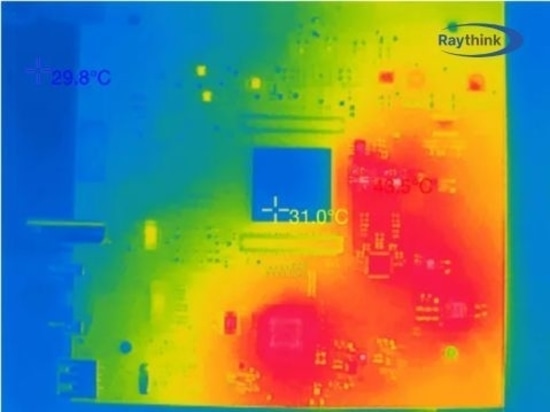

6)Análisis de distribución térmica de placas de circuito impreso
La distribución térmica de una placa de circuito afecta directamente a su rendimiento eléctrico, la integridad de la señal y la vida útil del producto. Gracias a la tecnología de imágenes térmicas por infrarrojos, los ingenieros pueden generar mapas de distribución de temperatura de alta resolución, que proporcionan una visión completa de las características térmicas en todas las áreas de la placa de circuito impreso.
El análisis de mapas térmicos no sólo ayuda a identificar posibles puntos calientes y riesgos térmicos localizados, sino que también permite evaluar la eficacia de distintos diseños de refrigeración, selecciones de materiales o disposiciones de componentes.
7)Monitorización de la temperatura de equipos semiconductores
Las cámaras térmicas de infrarrojos pueden proporcionar supervisión en tiempo real y alertas tempranas de sobrecalentamiento en equipos de fabricación de semiconductores.
Mediante la implementación de la supervisión térmica continua en equipos de alto valor, como las máquinas de litografía y los implantadores de iones, se pueden detectar con antelación aumentos anormales de temperatura en componentes críticos, como motores y rodamientos. Esto ayuda a evitar paradas de los equipos por sobrecalentamiento y reduce las pérdidas de producción.
Además, la capacidad de medición de temperatura sin contacto de las cámaras de infrarrojos evita eficazmente el contacto directo entre el personal y los componentes de alta temperatura, lo que reduce significativamente los riesgos de seguridad al tiempo que mejora la automatización y la eficiencia operativa en el proceso de producción.

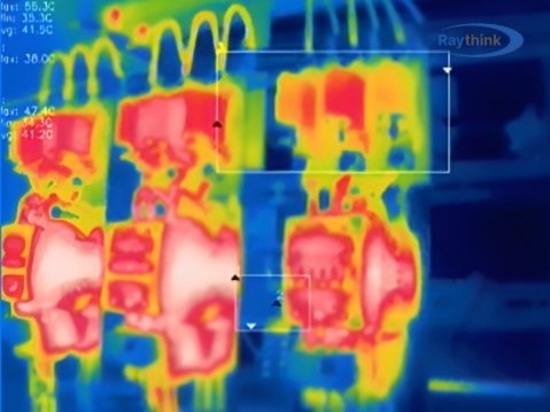

8)Monitorización de temperatura de armarios de distribución de energía
El interior de los armarios de distribución de energía contiene equipos densamente empaquetados y entornos electromagnéticos complejos. Durante un funcionamiento prolongado, componentes como cables, conexiones de barras colectoras y contactos de interruptores son propensos a un aumento de la resistencia local debido a un contacto deficiente, al envejecimiento de los materiales o al desgaste mecánico, lo que puede provocar un sobrecalentamiento, creando posibles riesgos de incendio y fallos en los equipos.
Los métodos tradicionales de sensores de temperatura se enfrentan a retos como una instalación complicada, una respuesta retardada, una distribución poco clara de la temperatura y un mantenimiento difícil, lo que dificulta la supervisión exhaustiva de interiores de armarios complejos.
Para los equipos de conmutación de alta tensión con estructuras complejas y espacio limitado, las cámaras térmicas de infrarrojos ofrecen soluciones de supervisión ligeras y cómodas tipo tarjeta, que permiten la supervisión de la temperatura interna en tiempo real, el diagnóstico automático de fallos y las alertas de anomalías. La termografía permite a los ingenieros detectar visualmente diferencias en la distribución de la temperatura, identificar a tiempo posibles puntos calientes y mejorar significativamente la seguridad y fiabilidad del funcionamiento de los armarios.
Además, el sistema puede emparejarse con plataformas de software específicas para cada escenario, incluido un cliente ligero de supervisión en tiempo real y una plataforma integrada en la nube de medios, que admiten inspecciones de vídeo en línea, gestión centralizada y alertas remotas, proporcionando una solución completa de termografía por infrarrojos para la supervisión inteligente del funcionamiento y la seguridad de los armarios de distribución de energía.
