Supervisión de centrales eléctricas con cámaras térmicas de alta temperatura

{{{sourceTextContent.subTitle}}}

Cómo la termografía de alta temperatura mejora la seguridad y la eficiencia de las centrales eléctricas.

{{{sourceTextContent.description}}}

Este artículo explora la aplicación de cámaras térmicas de alta temperatura en la supervisión de centrales eléctricas modernas. En primer lugar, explicamos por qué las centrales eléctricas necesitan cámaras térmicas de alta temperatura. En segundo lugar, presentamos qué son las cámaras térmicas de alta temperatura y en qué se diferencian de las cámaras térmicas estándar. En tercer lugar, presentamos la solución avanzada de Raythink para la supervisión de temperaturas ultra altas y sus características técnicas. A continuación, demostramos las ventajas de las cámaras térmicas para aplicaciones de alta temperatura en diferentes escenarios de centrales eléctricas. Por último, esbozamos las consideraciones clave para seleccionar la cámara térmica de alta temperatura adecuada para las operaciones de las centrales eléctricas. Con este artículo, obtendrá información exhaustiva sobre el rendimiento y los criterios de selección de las cámaras termográficas para altas temperaturas.

1. Por qué las centrales eléctricas necesitan cámaras térmicas de alta temperatura
1) Retos de supervisión en entornos de alta temperatura de centrales eléctricas
Las centrales eléctricas implican múltiples procesos a temperaturas ultraelevadas. Las temperaturas de la llama de la cámara de combustión de la caldera alcanzan de 1.400 °C a 1.800 °C, y las superficies de los tubos de las paredes de agua superan los 800 °C; las paredes de los tubos del recalentador y del sobrecalentador funcionan a 520 °C a 620 °C, mientras que las temperaturas localizadas de los gases de combustión alcanzan de 800 °C a 1.200 °C; las paredes exteriores de los tubos calientes de los sistemas de recuperación de calor residual pueden alcanzar de 800 °C a 1.200 °C; los hornos rotatorios y los sistemas de escoria fundida/sal funcionan a temperaturas que oscilan entre 1.000 °C y 1.600 °C.

El funcionamiento estable de los equipos mencionados repercute directamente en la eficiencia y la seguridad de la generación de energía. En estas condiciones de alta temperatura, los métodos de supervisión tradicionales se enfrentan a limitaciones fundamentales y no pueden satisfacer las demandas de las centrales eléctricas modernas de una supervisión exhaustiva, continua y precisa.

2) Limitaciones de los métodos de supervisión tradicionales
Los sensores de temperatura de contacto, como los termopares, se deterioran rápidamente en entornos de temperaturas ultraelevadas, lo que conlleva elevados costes de sustitución y mantenimiento. Sus posiciones de instalación están muy restringidas, lo que dificulta una cobertura completa de las zonas críticas de los equipos. Las inspecciones manuales no sólo plantean riesgos para la seguridad del personal, sino que además no pueden proporcionar una supervisión continua, por lo que es muy probable que se pierdan momentos críticos de anomalías de temperatura y, por tanto, se comprometa la eficacia de la alerta temprana de fallos. El límite superior de medición de las cámaras termográficas estándar suele ser de 550 °C (sin superar los 650 °C como máximo), lo que tampoco cumple los requisitos de supervisión de temperaturas ultraelevadas de las centrales eléctricas.

Estas limitaciones de los métodos de supervisión tradicionales dificultan que las centrales eléctricas lleven a cabo una supervisión exhaustiva de los equipos de alta temperatura. Por lo tanto, las centrales eléctricas necesitan cámaras térmicas de alta temperatura diseñadas específicamente para entornos industriales de temperatura ultra alta.

2. Cámaras térmicas de alta temperatura
1) ¿Qué son las cámaras térmicas de "alta temperatura"?
Las cámaras térmicas de alta temperatura son dispositivos de captura de imágenes térmicas por infrarrojos cuyos límites superiores de medición superan con creces los de las cámaras térmicas industriales convencionales, llegando a superar los 1.000 °C. Suelen contar con carcasas resistentes al calor, estructuras protectoras de disipación térmica, objetivos compatibles con altas temperaturas, corrección de emisividad optimizada y carcasas opcionales refrigeradas por aire o agua para adaptarse a entornos de trabajo con temperaturas ultraelevadas.

Estas características permiten a las cámaras térmicas de alta temperatura desempeñar funciones cruciales en escenarios de altas temperaturas en los que los equipos estándar no pueden funcionar, garantizando la precisión de las mediciones incluso en condiciones de funcionamiento extremas.

2) Diferencias con las cámaras térmicas estándar
Las cámaras termográficas industriales estándar suelen adaptarse a escenarios de medición de temperatura de entre -20 °C y 550 °C, y se aplican principalmente para la inspección de equipos a temperaturas bajas o medias y la detección electromecánica. Por el contrario, las cámaras térmicas de alta temperatura están diseñadas específicamente para entornos industriales de temperatura ultra alta y presentan las siguientes diferencias fundamentales:

Límite superior de medición significativamente más alto: Optimizadas específicamente para rangos de alta temperatura, las cámaras termográficas de temperatura ultra alta pueden medir hasta 2000 °C.
Algoritmos de medición más precisos: Capaces de procesar intensas señales de radiación causadas por altas temperaturas, así como factores complejos como interferencias de ruido y radiación de múltiples fuentes.
Tolerancia ambiental superior: Admiten múltiples estructuras resistentes al calor, incluidas las opciones de refrigeración por aire y por agua, lo que permite su funcionamiento en condiciones de alta temperatura extremadamente duras.
En resumen, las verdaderas cámaras térmicas de alta temperatura representan la opción ideal para mejorar la supervisión de equipos en zonas de alta temperatura de centrales eléctricas.

3. Raythink TN460U: Solución de monitorización de ultra alta temperatura
Raythink TN460U es una cámara de imagen térmica infrarroja sin contacto diseñada específicamente para escenarios industriales de temperatura ultra alta. Incorpora un detector infrarrojo FPA de 12μm con una resolución de 640×512, junto con el algoritmo de medición de temperatura de precisión ThermalS 2.0, que ofrece imágenes térmicas nítidas en tiempo real incluso en entornos de temperaturas extremadamente altas y radiación intensa.

Principales características técnicas:

-Rango de temperatura ultra amplio con alta precisión: de 0 °C a 2000 °C que cubre la mayoría de los requisitos de supervisión de altas temperaturas, con una precisión de medición de ±2 °C o ±2%
-Alta frecuencia de imagen en tiempo real: salida sincronizada de datos de temperatura e imagen con una frecuencia de imagen de 25 Hz, que captura los cambios de temperatura en tiempo real
-Diseño compacto y ligero: Mide sólo 50×50×90mm y pesa aproximadamente 260g, permitiendo una instalación flexible en espacios reducidos
-Disipación térmica optimizada y protección contra altas temperaturas: Carcasas opcionales refrigeradas por aire o por agua que soportan temperaturas ambiente de hasta 220 °C (refrigeradas por aire) o 350 °C (refrigeradas por agua)
-Especificaciones de lentes múltiples: Tres opciones de lentes -4,1 mm (100°×82°), 6,9 mm (62,9°×50,4°) y 19 mm (22,9°×18,4°)- que se adaptan a diferentes requisitos de campo de visión (FOV) en diversos escenarios
-Integración en red abierta: Compatible con alimentación PoE, Modbus TCP/RTU, ONVIF, GB28181, MQTT y otros protocolos
-Paquete de software profesional: Software de análisis TI Studio compatible con la supervisión de la temperatura en tiempo real, diversos análisis de temperatura, vinculación inteligente de alarmas y conectividad de datos en la nube

TN460U es especialmente adecuado para la monitorización de centrales eléctricas: Con un rango de medición de temperatura excepcional, una viabilidad de implementación flexible y sólidas capacidades de integración, esta cámara térmica de alta temperatura satisface los exigentes requisitos de las aplicaciones de centrales eléctricas en cuanto a resistencia a altas temperaturas, funcionamiento a largo plazo y supervisión de tendencias.

4. Aplicaciones de las cámaras térmicas de alta temperatura en la supervisión de centrales eléctricas
1) Supervisión de cámaras de combustión de calderas y hornos
Las cámaras de combustión de las calderas de las centrales eléctricas son zonas de temperaturas extremadamente altas, con temperaturas de llama en algunas áreas de combustión que alcanzan aproximadamente entre 1400 °C y 1600 °C. Las cámaras termográficas de alta temperatura pueden penetrar en las llamas y los gases de combustión para supervisar las distribuciones de temperatura en el interior de los hornos, los tubos de las paredes de agua y las paredes de los hornos en tiempo real, identificando rápidamente anomalías como escorias, acumulación de cenizas o sobrecalentamiento localizado. Gracias a la supervisión continua mediante imágenes térmicas, el personal de operaciones puede optimizar los parámetros de control de la combustión, mantener patrones de llama estables, mejorar la eficiencia de la combustión y las tasas de utilización térmica de la caldera, al tiempo que reduce eficazmente las emisiones contaminantes de la combustión incompleta.

2) Supervisión de sobrecalentadores, recalentadores y tuberías de vapor
Los sobrecalentadores, recalentadores y tuberías de vapor de las calderas son superficies que absorben el calor del núcleo y que funcionan bajo un estrés térmico elevado y sostenido, con temperaturas en las paredes de los tubos que suelen oscilar entre 500 °C y 600 °C y temperaturas localizadas de los gases de combustión que alcanzan entre 800 °C y 1.200 °C. Las cámaras térmicas de alta temperatura permiten una supervisión continua y sin contacto, identificando aumentos de temperatura anómalos localizados causados por obstrucciones, incrustaciones, corrosión o fallos en la capa de aislamiento. Gracias al análisis de la temperatura, es posible detectar con antelación posibles riesgos de fuga, optimizar la calidad del vapor y la eficiencia térmica del sistema, evitar la sobrecarga del sobrecalentador o la pérdida de energía del vapor, y garantizar un funcionamiento estable del equipo a largo plazo.

3) Sistemas de recuperación de calor residual y monitorización de humos a alta temperatura
En los sistemas de recuperación de calor residual y de combustión a alta temperatura de las centrales eléctricas, algunas secciones de tuberías y las paredes exteriores de las tuberías calientes pueden alcanzar entre 800 °C y 1.200 °C aproximadamente. Las cámaras termográficas de alta temperatura pueden realizar una supervisión exhaustiva de la temperatura sin contacto de tuberías, válvulas, dispositivos de distribución de gases de combustión y secciones antes y después de los sistemas de captación de polvo en filtros de mangas, identificando con precisión problemas como fallos de aislamiento, atascos de válvulas o desprendimiento de capas refractarias. Esto reduce significativamente los riesgos de daños en los equipos por corrosión a alta temperatura, al tiempo que mejora la eficiencia de utilización del calor residual y las tasas de recuperación de energía, ayudando a las centrales eléctricas a alcanzar el doble objetivo de conservación de energía y funcionamiento seguro.

4) Monitorización de hornos rotatorios y equipos industriales de alta temperatura
En las centrales eléctricas y las instalaciones de cogeneración metalúrgica que utilizan combustibles de biomasa, residuos o subproductos industriales, los hornos rotatorios y los sistemas de escoria fundida/sal suelen funcionar en entornos de altas temperaturas que superan los 1.400 °C. Las cámaras termográficas de alta temperatura detectan signos tempranos de desprendimiento de ladrillos refractarios, deformación de la coraza y solidificación de la escoria mediante la supervisión continua de la superficie exterior de las corazas de los hornos o de los contenedores fundidos. Esto no sólo proporciona datos de apoyo para el mantenimiento preventivo, sino que también ayuda a los operarios a estabilizar las temperaturas del horno y optimizar los procesos de combustión, mejorando así la utilización de la energía y garantizando el funcionamiento seguro y fiable del sistema a largo plazo.

5. Cómo seleccionar la cámara termográfica de alta temperatura adecuada para centrales eléctricas
1) Rango de medición de temperatura y precisión
Los equipos de las centrales eléctricas operan en rangos de temperatura muy diferentes: las tuberías de vapor y los sobrecalentadores funcionan a aproximadamente 500-650 °C, mientras que las cámaras de combustión o los sistemas de escoria pueden superar los 1400 °C. Estas condiciones tan complejas exigen cámaras termográficas de alta temperatura con rangos de medición de temperatura suficientes para satisfacer los diversos requisitos de supervisión. Los modelos con un rango que abarca de 0 °C a 2.000 °C pueden manejar con flexibilidad múltiples escenarios de alta temperatura dentro del mismo sistema, lo que los hace especialmente adecuados para tareas de supervisión de temperaturas ultraelevadas. La precisión debe alcanzar ±2 °C o ±2% para garantizar una evaluación fiable de la temperatura y una toma de decisiones operativas precisa.

2) Resolución de infrarrojos y calidad de imagen
La resolución de infrarrojos afecta directamente a la claridad de la termografía y a la representación detallada de la temperatura. Las resoluciones más comunes son 320×256, 640×512 y 1280×1024. Entre ellas, la resolución de 640×512 se ha convertido en la configuración principal de las cámaras térmicas de alta temperatura, ya que logra un equilibrio entre el área de cobertura y el detalle de la imagen térmica. Combinados con detectores de alta sensibilidad y la optimización de algoritmos, los sistemas pueden alcanzar una sensibilidad térmica (NETD) con una resolución de diferencia de temperatura inferior a 40 mK, identificando con precisión anomalías localizadas de sobrecalentamiento, escorificación y eficiencia térmica incluso en entornos con interferencias de gases de combustión o fondos complejos.

3) Adaptabilidad medioambiental y protección de equipos
Los emplazamientos de las centrales eléctricas suelen presentar altas temperaturas, altos niveles de polvo y elevada humedad, por lo que requieren equipos con una excelente tolerancia ambiental. La cámara térmica debe funcionar en entornos que oscilen entre -20 °C y 60 °C y, cuando sea necesario, soportar temperaturas ambiente superiores a 200 °C con carcasas refrigeradas por aire o agua. Las carcasas de las cámaras térmicas de alta temperatura suelen estar fabricadas con una aleación de aluminio de alta resistencia, que facilita la disipación del calor al tiempo que garantiza la estabilidad operativa a largo plazo. El grado de protección del equipo no debe ser inferior a IP66 para evitar la entrada de polvo y humedad, garantizando la calidad de las imágenes y la precisión de las mediciones de temperatura.

4) Configuración del objetivo y campo de visión
El campo de visión (FOV) del objetivo determina el rango de cobertura de la monitorización y la capacidad de captura de detalles. Los objetivos de FOV amplio (normalmente 90°-100°) son adecuados para la observación de campos de temperatura de gran área y de corto alcance; los objetivos de FOV estrecho (normalmente 10°-25°) se centran en superficies de calentamiento críticas o en la medición de temperatura a larga distancia. Al seleccionar los objetivos, el FOV debe ajustarse a la posición de instalación de la cámara térmica de alta temperatura, al tamaño del objetivo y a la distancia de observación para garantizar que la supervisión de un solo punto satisface plenamente los requisitos operativos.

5) Interfaces de datos e integración del sistema

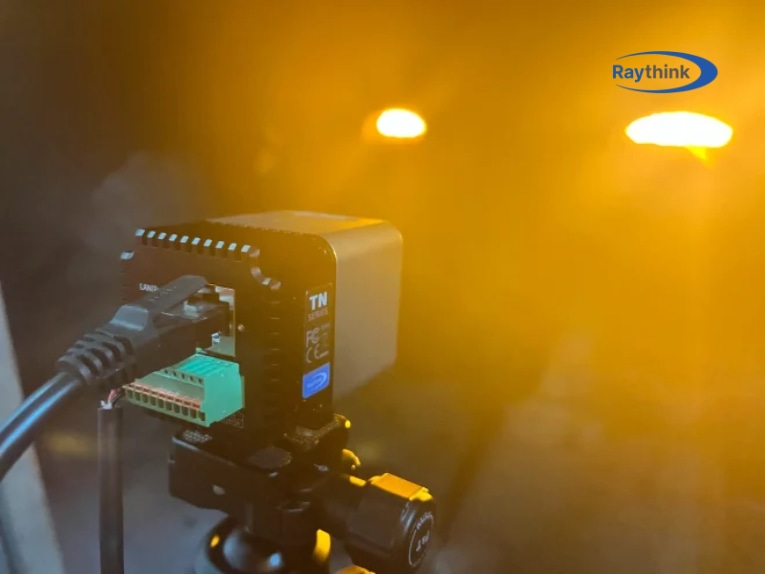

Cámara térmica de ultra alta temperatura en línea TN460U
Las cámaras térmicas de alta temperatura deben admitir protocolos de red estándar como Modbus TCP/RTU, ONVIF, GB28181 y MQTT para una integración cómoda con DCS, PLC, sistemas SCADA o plataformas de datos en la nube. Los modelos que admiten alimentación PoE pueden simplificar el cableado al permitir tanto la entrega de energía como la transmisión de datos a través de un solo cable. Los fabricantes profesionales como Raythink también proporcionan software profesional original para mejorar aún más la comodidad operativa y la eficiencia de la gestión de datos, ayudando a los usuarios a controlar las temperaturas de producción de manera más eficaz.

6. Conclusión
Las cámaras termográficas de alta temperatura se han convertido en equipos fundamentales para la supervisión de centrales eléctricas modernas gracias a su medición de temperatura sin contacto, sus amplios rangos de medición y su excelente adaptabilidad al entorno. Mediante la supervisión precisa de la temperatura en tiempo real y el análisis de imágenes térmicas, estos dispositivos identifican eficazmente posibles fallos en diversos equipos de alta temperatura de las centrales eléctricas, lo que mejora significativamente la eficacia operativa, la seguridad y el mantenimiento inteligente.

La selección de cámaras térmicas de alta temperatura adecuadas para aplicaciones de centrales eléctricas requiere una consideración exhaustiva de factores clave, como el rango de medición de temperatura, la resolución, la adaptabilidad al entorno y las capacidades de integración del sistema. Raythink proporciona soluciones completas de monitoreo de temperatura ultra alta con la Cámara Térmica de Temperatura Ultra Alta TN460U. Contáctenos para recibir soporte técnico personalizado.
