Hacer visible lo invisible: Última solución de termografía para la detección de fugas de gas en 3D

{{{sourceTextContent.subTitle}}}

Revolucionando la seguridad industrial: Cámaras OGI mejoradas con IA para la detección de fugas de gas en tiempo real

{{{sourceTextContent.description}}}

Según MarketsandMarkets™, se espera que el mercado de detección de gases alcance los 5 180 millones de USD en 2030, frente a los 3 840 millones de USD de 2025, debido al aumento de las normas de seguridad industrial, un cumplimiento normativo más estricto y un creciente énfasis en la protección del medio ambiente. En respuesta, la industria está desarrollando tecnologías innovadoras de detección de gases para satisfacer esta creciente demanda. Entre ellas, la cámara OGI (Optical Gas Imaging Camera) destaca como uno de los instrumentos más precisos, ya que ofrece una visualización de gases sin contacto, de largo alcance y tridimensional.

Raythink, líder en tecnología de imagen térmica, está impulsando la innovación en la detección de gases. Mediante la integración de cámaras OGI avanzadas con algoritmos impulsados por IA y una plataforma de software completa, Raythink proporciona soluciones integradas de mayor rendimiento que ayudan a las industrias a mejorar la seguridad, garantizar el cumplimiento normativo y reducir el impacto negativo en el medio ambiente.

1. ¿Qué es una cámara OGI?
Una cámara OGI (Optical Gas Imaging Camera) es un dispositivo especializado que utiliza tecnología de imágenes infrarrojas para detectar fugas de gas visualmente. Permite a los operarios identificar y localizar gases invisibles a simple vista, como metano, compuestos orgánicos volátiles (COV), hexafluoruro de azufre y otros gases peligrosos.

2. ¿Cómo funciona una cámara OGI?
Los gases industriales peligrosos (por ejemplo, el metano, los COV y el amoníaco) presentan espectros moleculares característicos de absorción vibracional y rotacional en el determinado rango infrarrojo de 3-17 μm. Cuando la radiación infrarroja atraviesa estos gases, las moléculas de gas absorben energía en sus longitudes de onda características, lo que da lugar a características de absorción específicas de la longitud de onda.

Basándose en este principio, cuando se produce una fuga dinámica de gas dentro del campo de visión de una cámara OGI, se producen diferencias dinámicas de radiación en las correspondientes longitudes de onda de absorción, que aparecen como contraste de escala de grises en la imagen infrarroja. Cuanto mayor es la concentración de gas, más intensa es la absorción y más pronunciado es el contraste de escala de grises.

3. ¿Por qué elegir la tecnología OGI para la detección industrial de gases?
En comparación con otros instrumentos como detectores de gas fijos, detectores de gas portátiles y analizadores de gas, la cámara OGI presenta múltiples ventajas:

Visualización
Las cámaras OGI pueden visualizar directamente la forma, dirección y dispersión de los penachos de gas mediante imágenes infrarrojas, lo que constituye su ventaja más significativa frente a los detectores de gas tradicionales. Cuando un detector de gas convencional dispara una alarma, los operarios todavía tienen que confirmar manualmente si la alarma es real o un falso positivo y luego buscar punto por punto para localizar la fuga. En cambio, las cámaras OGI muestran visualmente la fuga al instante, lo que permite a los operarios identificar rápidamente su ubicación exacta, evaluar su gravedad y tomar medidas inmediatas.
Sin contacto
La detección oportuna de gases es fundamental porque muchos gases industriales son tóxicos, inflamables o peligrosos. Los métodos de detección tradicionales, como los detectores de gas portátiles, a menudo requieren que los operarios se acerquen a zonas potencialmente peligrosas para localizar fugas, exponiéndolos a riesgos de seguridad. Las cámaras OGI, sin embargo, permiten a los operarios identificar y evaluar visualmente las fugas de gas desde una distancia segura, eliminando la exposición innecesaria a la vez que proporcionan información precisa e inmediata para el mantenimiento o la respuesta de emergencia.
Alta eficacia
En comparación con los instrumentos puntuales, la cámara OGI mejora significativamente la eficacia de la detección de gases al permitir un escaneado rápido de grandes áreas en cuestión de segundos. Además, puede visualizar varios gases dentro de su rango espectral sin necesidad de cambiar de sensor ni de equipo, lo que agiliza aún más los flujos de trabajo de inspección.
4. De los puntos a la detección de gases en 3D
La inspección de un solo punto y las redes de sensores distribuidos son dos enfoques convencionales para detectar fugas de gas. Sin embargo, ambos están limitados por patrones de cobertura fijos y no pueden lograr de forma independiente una supervisión de toda la zona en tiempo real. Para superar estas limitaciones, la tendencia actual es combinar varios métodos de detección complementarios en un espacio tridimensional con el fin de obtener un conocimiento exhaustivo de la distribución de las fugas de gas.

Los sensores puntuales vigilan continuamente los puntos críticos, como las juntas de las tuberías y los tanques de almacenamiento, y alertan con antelación de posibles fugas. Las cámaras fijas de OGI proporcionan una supervisión visual ininterrumpida, revelando la forma, dirección y propagación de los penachos de gas sin exponer al personal a riesgos. Los dispositivos OGI portátiles y montados en drones permiten realizar inspecciones flexibles, localizar fugas con precisión y acceder a zonas de difícil acceso.

Todos los datos procedentes de sensores, cámaras y drones se integran en una plataforma centralizada para un análisis inteligente y alertas en tiempo real. Este enfoque multifuente mejora el conocimiento de la situación, reduce las falsas alarmas y permite responder a las fugas de forma más rápida y segura.

5. Raythink: potenciando la detección industrial de gases
Como innovador en tecnología de imágenes térmicas, Raythink ofrece una serie completa de cámaras OGI para satisfacer diversas necesidades de detección de gases industriales.

Cámaras fijas OGI
La cámara PTZ de imagen de gas a prueba de explosiones TE464G1 de Raythink es una solución ideal para el monitoreo continuo 24/7 de áreas de alto riesgo como tuberías, tanques de almacenamiento y unidades de procesamiento químico. Equipada con un detector infrarrojo no refrigerado de alta sensibilidad (NETD ≤ 20 mK), imagen de doble espectro (infrarrojo + visible) y cobertura PTZ completa, la TE464G1 puede patrullar automáticamente grandes zonas industriales, visualizar penachos de gas, detectar fugas en tiempo real e integrarse con sistemas de monitorización de plantas para alertas automatizadas. Su doble certificación antideflagrante y su carcasa con clasificación IP68 garantizan un funcionamiento seguro y fiable incluso en entornos peligrosos.
Cámaras OGI portátiles
Para inspecciones rutinarias y localización rápida de fugas, Raythink ofrece cámaras OGI portátiles para una detección eficiente in situ. La serie RG600 permite a los operarios identificar cientos de gases industriales, incluidos SF₆, metano (CH₄) y COV, desde distancias de hasta 20 metros. Su diseño portátil y robusto lo hace ideal para comprobaciones puntuales, inspecciones de mantenimiento, comprobaciones en espacios confinados y verificación rápida de alarmas en petróleo y gas, plantas químicas e instalaciones industriales.
Módulo de cámara OGI
Para integradores de sistemas y fabricantes de equipos, Raythink ofrece módulos de cámara OGI refrigerados de alto rendimiento como el Photon C330B y el Photon C330L. Construidos con una matriz de plano focal infrarroja refrigerada por MCT y operando en la banda espectral de 3,2-3,4 µm, estos módulos ofrecen una sensibilidad de detección excepcional (NETD ≤ 10 mK) y una rápida frecuencia de imagen de 25 Hz, lo que los hace muy eficaces para visualizar COV de baja concentración. Con lentes opcionales de enfoque fijo y zoom continuo, los módulos pueden adaptarse a múltiples escenarios industriales, desde sistemas de supervisión estacionarios hasta dispositivos de inspección móviles.
Algoritmos basados en IA y plataforma de software inteligente

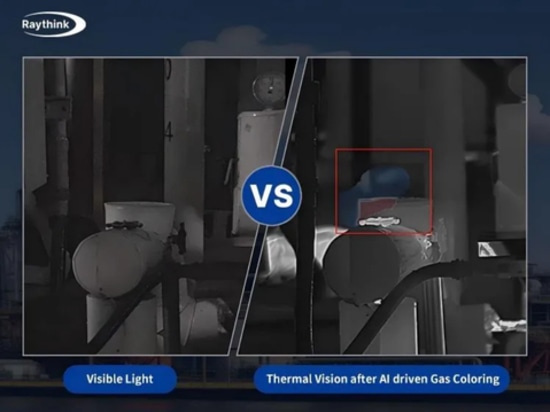

Para mejorar aún más la inteligencia de la monitorización de gases industriales, Raythink está avanzando activamente en toda una pila de tecnologías de IA especialmente diseñadas para aplicaciones OGI. Raythink ha desarrollado algoritmos patentados que mejoran significativamente la precisión de reconocimiento de gas e introdujo la tecnología de visualización de penacho impulsada por IA. Al modelar tanto el fondo como las características específicas del gas en escala de grises, el sistema puede extraer con precisión la forma y el movimiento de los penachos de gas y aplicar automáticamente el color en función de los niveles de concentración, ofreciendo una visualización más precisa e intuitiva de las fugas.

Para complementar sus cámaras OGI, el software VIS Patrol Gas de Raythink proporciona una completa plataforma de supervisión de gases industriales. Integra previsualización de vídeo en directo, medición de temperatura por infrarrojos y gestión de mapas electrónicos con detección de gases y visualización de pseudocolores, lo que permite a los operarios ver los penachos de gas en tiempo real. El software ofrece parámetros de alarma configurables, como la sensibilidad y el tiempo de filtrado de la alarma. Admite la vinculación de alarmas para eventos como fugas de gas, puntos de incendio e intrusiones, activando automáticamente sonidos, instantáneas o salidas IO.

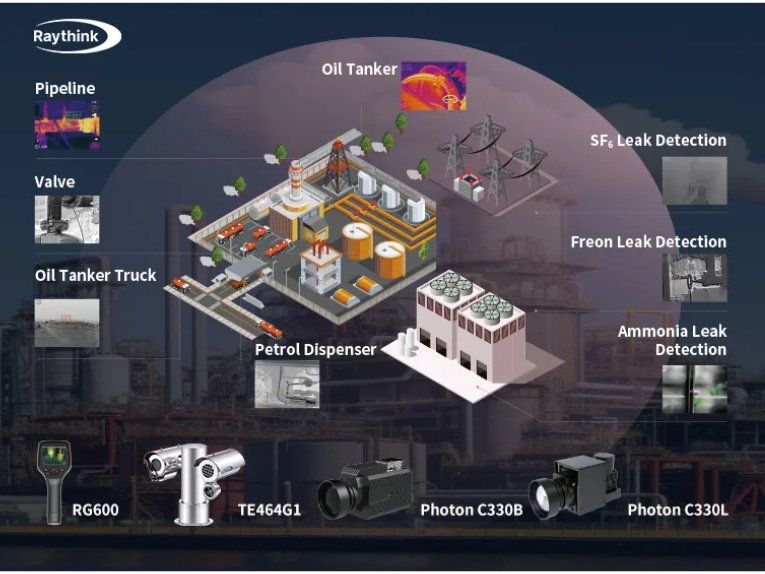

6. Aplicaciones de las soluciones OGI de Raythink
La tecnología OGI de Raythink y la plataforma VIS Patrol Gas se aplican en todas las industrias para hacer frente a los retos operativos y de seguridad críticos.

En instalaciones de petróleo y gas, ayudan a detectar fugas antes de que se conviertan en incendios o explosiones. En las plantas químicas, minimizan las paradas imprevistas identificando rápidamente pequeñas fugas que podrían interrumpir la producción. En operaciones de almacenamiento y transporte, controlan las emisiones volátiles para garantizar el cumplimiento de la normativa medioambiental y reducir los riesgos reglamentarios. En la generación de energía y los sistemas eléctricos, estas soluciones permiten la detección precoz de fugas en conmutadores aislados en gas (GIS) y transformadores, evitando así costosas averías en los equipos y manteniendo la fiabilidad de la red.

En todas las aplicaciones, el sistema apoya la gestión proactiva de riesgos, mejora la planificación del mantenimiento y aumenta la seguridad de los trabajadores al proporcionar información procesable sobre el comportamiento del gas y la progresión de las fugas.

Al convertir las fugas de gas invisibles en penachos visibles, la tecnología de imágenes térmicas permite detectarlas y evaluarlas con precisión y en tiempo real. Las cámaras OGI de Raythink y el software VIS Patrol Gas proporcionan a los operadores industriales las herramientas para actuar con rapidez, minimizar los riesgos y garantizar la seguridad incluso en los entornos más difíciles.
