Cubo termográfico TN220: El dispositivo infrarrojo del tamaño de un paquete de cigarrillos abre nuevos escenarios de supervisión de la seguridad en todas las industrias

{{{sourceTextContent.subTitle}}}

Un dispositivo de infrarrojos del tamaño de un paquete de cigarrillos abre nuevos escenarios de control de la seguridad en todas las industrias

{{{sourceTextContent.description}}}

En el campo de la supervisión de la seguridad industrial, los equipos de operación y mantenimiento se han enfrentado durante mucho tiempo a tres problemas fundamentales: dificultad para desplegar equipos en espacios estrechos, peligros ocultos difíciles de detectar y manejo engorroso de los dispositivos tradicionales. La cámara cúbica de medición de temperatura en línea de espectro dual Raythink TN220, con su diseño compacto del tamaño de un paquete de cigarrillos, su capacidad de medición precisa de la temperatura y su adaptabilidad flexible, supera las limitaciones de los escenarios y se convierte en la opción preferida para la supervisión de la seguridad en la distribución de energía de alta tensión, las estaciones de almacenamiento de energía, la producción de baterías de litio y otros campos.
Medición de temperatura por contacto tradicional Medición de temperatura con cámara termográfica de infrarrojos

Ventajas:
- Rentable
- Precisión de medición de temperatura relativamente alta Ventajas:
- Permite la medición de cobertura total de áreas objetivo
- Visualización intuitiva de la distribución de la temperatura del objeto
- Funcionamiento sencillo sin dañar la estructura del objetivo
- Admite trazabilidad de vídeo
- Cableado sencillo

Desventajas:
- Cableado complejo, fácil de dañar la estructura del objetivo
- Distribución poco clara de la temperatura del objetivo, propenso a omitir detecciones
- Respuesta lenta con retardo por conducción de calor
- Sin trazabilidad de vídeo Inconvenientes:
- Coste relativamente más elevado

Presentación del dispositivo

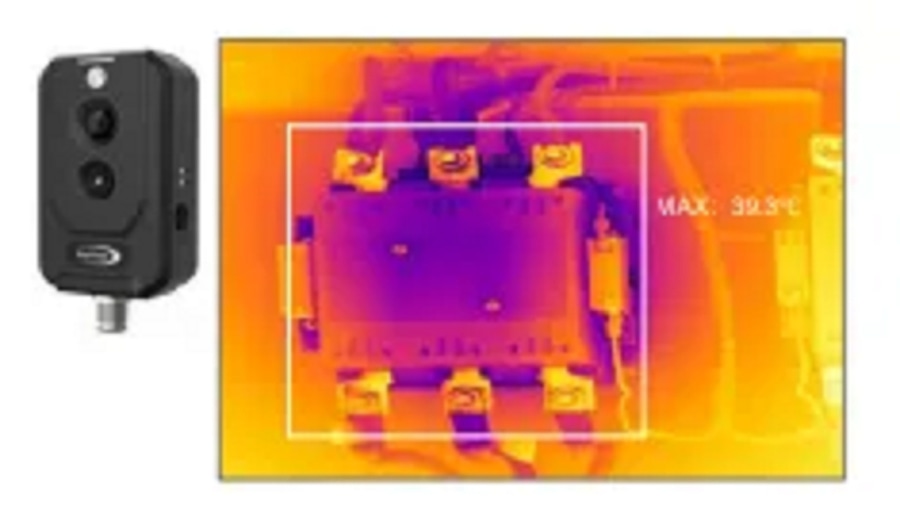

Cámara termográfica cúbica TN220

- Estructura compacta: 93×56×31.5mm, elegante y portátil como un paquete de cigarrillos, especialmente diseñada para escenarios estrechos.
- Medición de temperatura de rango completo: Medición precisa de la temperatura con gran riqueza de detalles, con una resolución de 256×192 infrarrojos y un amplio campo de visión (90°×65,1° para infrarrojos).
- Imagen panorámica: Imagen térmica infrarroja + vista de luz visible de 2MP.
- Soporte multiprotocolo: Compatible con los protocolos ONVIF, Modbus, GB/28181 e IoT MQTT, admite salida de alarma IO independiente.
- Alto Nivel de Protección: Clasificación IP67 para una fuerte adaptabilidad a entornos difíciles.
- Despliegue flexible: Admite alimentación POE, lo que permite la transmisión simultánea de energía y datos a través de un único cable, reduciendo los costes de construcción y puesta en marcha.

1. Aparamenta de alta tensión
Como equipo central de los sistemas de energía, la aparamenta de alta tensión presenta componentes internos densos y entornos electromagnéticos complejos. Un mal contacto o el envejecimiento de las juntas de los cables y los contactos de las barras colectoras pueden provocar fácilmente un sobrecalentamiento local. Las inspecciones manuales no sólo son ineficaces, sino que también conllevan riesgos significativos de no detección. La medición tradicional de la temperatura de los contactos requiere el despliegue de un gran número de sensores, lo que da lugar a un cableado complejo y una respuesta retardada, difícil de satisfacer las necesidades de supervisión en tiempo real. Con su tamaño compacto de 93×56×31,5 mm, el TN220 puede instalarse fácilmente en el estrecho espacio de los cuadros eléctricos sin modificar la estructura original del equipo. Su nivel de protección IP67 puede soportar entornos húmedos, polvorientos y otros entornos adversos dentro del armario. Equipado con fuente de alimentación POE, consigue la transmisión de energía y datos a través de un único cable, lo que reduce en gran medida los costes de construcción y puesta en marcha. El dispositivo está equipado con un detector de infrarrojos de 256×192 de resolución, que cubre un rango de medición de temperatura de -20℃~650℃ con una precisión de ±2℃ o ±2%. Admite configuraciones de medición de temperatura multidimensionales (punto, línea y área) y puede captar con precisión sutiles aumentos de temperatura de 0,04℃.

2. Estaciones de almacenamiento de energía
Con el rápido desarrollo de las estaciones de almacenamiento de energía electroquímica, el riesgo de embalamiento térmico causado por el despliegue de densos paquetes de baterías es cada vez mayor. Se requieren tecnologías digitales para lograr la percepción del estado de seguridad y la alerta temprana, y el TN220 se adapta perfectamente a esta demanda. El espacio dentro de los contenedores de almacenamiento de energía es limitado, y el diseño del TN220, del tamaño de un paquete de cigarrillos, puede instalarse de forma flexible entre los paquetes de baterías. Su compatibilidad con múltiples protocolos (ONVIF, Modbus, GB/28181 e IoT MQTT) permite una conexión perfecta con el sistema de supervisión de la estación de almacenamiento de energía. El dispositivo puede establecer umbrales de alarma de varios niveles para piezas clave como los paquetes de baterías y las uniones de cables. Cuando se produce una ligera acumulación de calor en las celdas de la batería, puede activar inmediatamente alarmas acústicas y visuales y enlazar con los sistemas de refrigeración o de extinción de incendios, proporcionando una alerta temprana horas antes que los detectores de humo tradicionales. En situaciones de almacenamiento de energía en baterías de litio, el TN220, mediante la tecnología de fusión de imagen térmica por infrarrojos + luz visible de doble espectro de 2MP, no sólo puede presentar visualmente la distribución del campo de temperatura de la batería, sino también rastrear datos históricos de temperatura, proporcionando datos de apoyo para la evaluación del estado de salud de la batería y construyendo una sólida línea de seguridad para las estaciones de almacenamiento de energía.

3. Producción de baterías de litio y tratamiento de residuos peligrosos
Durante la producción de baterías de litio, procesos como la formación, la clasificación y las pruebas de rendimiento eléctrico implican operaciones de carga y descarga, lo que plantea riesgos potenciales de fuga térmica. La medición tradicional de la temperatura de contacto sólo permite controlar un único punto y no puede captar la distribución global del campo térmico en la superficie de la batería. Con un amplio campo de visión de 90°×65°, el TN220 puede cubrir una estación de pruebas de 2,4 m (horizontal) × 1,8 m (vertical). Combinado con vehículos de guiado automático (AGV), realiza una supervisión de crucero las 24 horas del día, los 7 días de la semana, el registro en tiempo real de los datos de temperatura de la batería y el análisis de tendencias. Cuando se detecta un aumento anormal de la temperatura, se activa inmediatamente una alarma, lo que garantiza el rendimiento del producto y la seguridad de la producción. En los escenarios de tratamiento de residuos peligrosos, el electrolito de las baterías de litio es una sustancia inflamable, por lo que la supervisión de la temperatura de su zona de almacenamiento es crucial. La capacidad de monitorización ininterrumpida 24/7 del TN220 puede captar en tiempo real los cambios de temperatura de los equipos de almacenamiento de electrolito, evitando incendios o explosiones causados por altas temperaturas. Mientras tanto, el dispositivo admite la salida de alarma IO independiente, que puede enviar información de alerta temprana a la plataforma de supervisión en primer lugar, ganando un tiempo valioso para la eliminación de peligros ocultos.

4. Soporte técnico básico del TN220
La adaptabilidad a múltiples escenarios del TN220 se deriva de su sólido núcleo técnico. El dispositivo adopta un detector de infrarrojos no refrigerado de 12μm de desarrollo propio de Raythink, que garantiza imágenes claras y datos de temperatura precisos. Su nivel de protección IP67 le permite adaptarse a diversos entornos adversos, como armarios de alta tensión, contenedores de almacenamiento de energía y almacenes de residuos peligrosos. La fuente de alimentación POE y el diseño de transmisión con un solo cable simplifican el proceso de despliegue y reducen los costes de instalación. Equipado con un software profesional de medición y análisis de temperatura, puede realizar la configuración de alarmas multizona, el seguimiento de datos históricos y la vinculación con plataformas de terceros, satisfaciendo las necesidades de supervisión inteligente de diferentes industrias.
Desde la distribución de energía de alta tensión hasta la seguridad del almacenamiento de energía, y desde la producción de baterías de litio hasta la gestión de residuos peligrosos, el TN220, con sus ventajas fundamentales de compacidad, flexibilidad, precisión y fiabilidad, se ha convertido en un "jugador versátil" en la supervisión de la seguridad industrial.
Si se enfrenta a retos como el despliegue en espacios estrechos o la supervisión de peligros ocultos, el TN220 puede ser una solución más rentable. Póngase en contacto con nosotros para obtener más información sobre los productos Raythink.
