Termografía pasiva frente a activa: Cómo las cámaras térmicas permiten diferentes técnicas de inspección

{{{sourceTextContent.subTitle}}}

En las inspecciones de redes eléctricas, el mantenimiento de equipos industriales y los escenarios de supervisión de la seguridad, las cámaras térmicas se han convertido en herramientas esenciales para detectar peligros ocultos y reducir los riesgos operativos.

{{{sourceTextContent.description}}}

En las inspecciones de redes eléctricas, el mantenimiento de equipos industriales y los escenarios de supervisión de la seguridad, las cámaras térmicas se han convertido en herramientas esenciales para detectar peligros ocultos y reducir los riesgos operativos. Sin embargo, a medida que la tecnología se aplica cada vez más, aparecen con mayor frecuencia conceptos como "termografía pasiva" y "termografía activa". Este artículo presenta el principio de funcionamiento y el ámbito de aplicación de estos dos enfoques y aclara las principales diferencias entre ellos, lo que ayuda a los ingenieros y al personal de mantenimiento a comprender y seleccionar la solución de termografía adecuada.
1. Principios básicos de la termografía infrarroja
La esencia de la termografía es "ver" la radiación infrarroja invisible para el ojo humano. Cualquier objeto por encima del cero absoluto emite continuamente energía infrarroja, que las cámaras térmicas detectan y convierten en imágenes térmicas visuales.
Fundamentalmente, una cámara termográfica típica funciona mediante estos pasos:
- Detección de infrarrojos: Un objetivo recoge la radiación infrarroja de la superficie del objeto y la enfoca hacia un conjunto de sensores
- Conversión de señales: El sensor convierte la intensidad de la radiación en señales eléctricas, con diferentes niveles de radiación correspondientes a diferentes temperaturas
- Generación de imágenes: Mediante la calibración y el cálculo de la temperatura, la distribución de la temperatura se asigna a una imagen térmica en pseudocolor o en escala de grises
Partiendo de esta base, la termografía infrarroja emplea dos enfoques de uso: la termografía pasiva (sin estimulación externa) y la termografía activa (con energía externa aplicada).
2. Termografía pasiva: La solución principal en aplicaciones industriales
La termografía pasiva detecta el calor captando la radiación térmica natural emitida por un objeto sin aplicar calor externo. La cámara termográfica analiza las diferencias de temperatura estáticas o que cambian lentamente ya presentes en el terreno, descubriendo así anomalías. En aplicaciones industriales y de seguridad, la termografía pasiva se ha convertido en la solución principal.
1) Aplicaciones de la industria energética: Detección de fuentes de calor ocultas
En los sistemas de generación, transmisión y distribución de energía, los contactos eléctricos deficientes, los conductores de tamaño insuficiente o las sobrecargas locales pueden provocar aumentos de temperatura perceptibles, que a menudo son los primeros signos de advertencia de fallos y accidentes. La termografía pasiva permite una inspección rápida y sin contacto de numerosos nodos eléctricos sin necesidad de apagar el equipo.
Entre las aplicaciones típicas de la termografía pasiva en sistemas eléctricos se incluyen:
- Inspecciones de subestaciones y conmutadores: detección de calentamientos anómalos en barras colectoras, disyuntores e interruptores de desconexión para planificar el mantenimiento a tiempo
- Comprobaciones de conexiones y líneas de transmisión aéreas: identificación de aumentos anormales de temperatura en abrazaderas, terminales y sujeciones para reducir los riesgos de quemaduras y desconexiones
- Supervisión de salas y paneles de distribución: detección rápida de numerosos circuitos en cuadros de baja tensión y cajas de distribución, dando prioridad a los que presentan anomalías térmicas
La termografía pasiva se integra bien con la inspección rutinaria. Esta integración permite el análisis de tendencias a lo largo del tiempo para distinguir entre un aumento temporal de la temperatura y uno persistente o que empeora.

2) Metalurgia y fabricación industrial: Inspección durante la producción
En los entornos metalúrgicos y de fabricación, los equipos generan de forma natural un calor considerable durante su funcionamiento. La termografía pasiva permite evaluar el estado de los componentes críticos sin interrumpir la producción.
Entre las aplicaciones habituales de la termografía pasiva en la fabricación industrial se incluyen:
- Supervisión de motores eléctricos y cojinetes: detección de temperaturas superficiales anormales causadas por sobrecarga, desalineación o lubricación deficiente
- Inspecciones de transmisiones y cajas de cambios: observación de patrones de temperatura en las carcasas para identificar un engranaje deficiente o la degradación de la lubricación
- Comprobaciones de hornos y tuberías de alta temperatura: evaluación del rendimiento del aislamiento e identificación de daños estructurales locales a través de la distribución de la temperatura superficial de hornos de calentamiento metalúrgicos, hornos de tratamiento térmico y sistemas de tuberías de alta temperatura
Gracias a la termografía pasiva, los ingenieros pueden identificar problemas rápidamente mediante el análisis de patrones de temperatura: es necesario actuar de inmediato cuando la temperatura de un componente es significativamente superior a la de unidades similares o líneas de base históricas.

3) Seguridad y vigilancia: Identificación de amenazas en la oscuridad
Las cámaras térmicas ofrecen claras ventajas en entornos con poca luz y muy oscuros porque no dependen de la luz visible, sino que detectan la propia radiación térmica del objetivo.
Entre las aplicaciones de seguridad más comunes de la termografía pasiva se incluyen
- Protección perimetral de instalaciones críticas: detección de intrusos durante la noche o con mal tiempo, eliminando los puntos ciegos de las cámaras de luz visible
- Vigilancia de puertos y aeropuertos: identificación de firmas térmicas de personas, embarcaciones, aeronaves y fauna a larga distancia para facilitar la identificación y la alarma
- Seguridad de grandes instalaciones al aire libre: patrullas nocturnas en plantas químicas, parques de tanques e instalaciones de almacenamiento, donde la termografía ayuda a detectar actividades sospechosas y posibles focos de incendio
La termografía pasiva en aplicaciones de seguridad no hace hincapié en la medición precisa de la temperatura, sino en la capacidad de identificar personas, vehículos y objetos basándose en el contraste térmico, junto con la resistencia a las interferencias ambientales.

4) Prevención de incendios y alarma temprana: Detección de "puntos calientes" antes de la combustión
Muchos incendios comienzan con un sobrecalentamiento no detectado. La termografía pasiva puede revelar puntos calientes peligrosos mucho antes de que aparezcan las llamas, proporcionando una ventana crítica para la intervención preventiva.
Entre las aplicaciones típicas de alerta de incendios por termografía pasiva se incluyen:
- Almacenes y centros logísticos: detección de fuentes de calor anómalas en mercancías apiladas, infraestructura eléctrica o zonas de carga

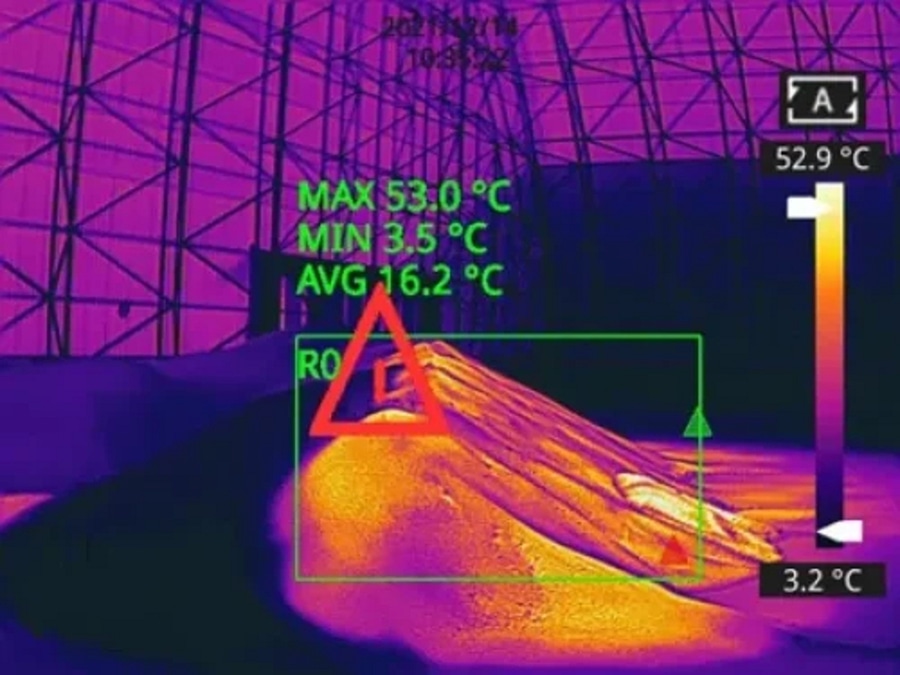

- Vertederos y depósitos de carbón: supervisión continua de la distribución de la temperatura de la superficie para identificar posibles puntos de autoignición en los que exista riesgo de combustión espontánea
- Baterías e instalaciones de carga: supervisión de zonas de carga de dispositivos eléctricos para detectar a tiempo baterías sobrecalentadas o cargadores anómalos mediante imágenes térmicas
La supervisión térmica pasiva se combina eficazmente con los sistemas de alarma, activando alertas cuando las temperaturas superan los umbrales establecidos o surgen patrones de puntos calientes anómalos, con lo que se gana un tiempo de respuesta crítico.

5) Inspecciones de edificios: Hacer visible la pérdida de calor: Hacer visible lo invisible
En el campo de la eficiencia energética y el diagnóstico de edificios, la termografía pasiva proporciona una representación visual clara de la pérdida de calor que se produce en las paredes exteriores, puertas, ventanas y estructuras de tejados de los edificios.
Entre las aplicaciones típicas de la termografía pasiva para inspecciones de edificios se incluyen:
- Evaluación del rendimiento del aislamiento de paredes exteriores: identificación de lagunas de aislamiento, defectos de construcción y ubicaciones de puentes térmicos
- Comprobación de la integridad del sellado de marcos de puertas y ventanas: observación de puntos de infiltración de aire frío y fugas de calor a través de patrones de distribución de temperatura
- Detección de fugas y daños por humedad en el tejado: reconocimiento de que las zonas húmedas presentan características térmicas diferentes a las secas, realizando juicios basados en patrones de imágenes térmicas
Para los equipos de operaciones y mantenimiento de edificios, la termografía pasiva proporciona un método de diagnóstico no destructivo y de grandes áreas que ayuda a desarrollar planes de ahorro energético y mantenimiento más específicos.

3. Termografía activa: Inspección basada en la excitación para detectar defectos finos
La termografía activa se emplea ampliamente como técnica de ensayo no destructivo (END). Aplica energía externa al objetivo, creando cambios térmicos controlados, y después utiliza cámaras térmicas para observar cómo se propagan y atenúan las ondas térmicas a través del material, revelando así los defectos internos.
Los métodos típicos de excitación externa incluyen
- Excitación óptica: utilizando lámparas de flash, lámparas halógenas o láseres para producir un calentamiento periódico o de corta duración (termografía pulsada, termografía lock-in)
- Calentamiento convectivo: utilización de corrientes de aire caliente para calentar la superficie objetivo y análisis de la distribución de la temperatura durante el enfriamiento
- Excitación ultrasónica o mecánica: generación de calentamiento local en el material mediante métodos como la vibración ultrasónica, para después capturar esta diferencia térmica mediante imágenes térmicas
En la termografía activa, la atención se centra en la "respuesta térmica dinámica": las regiones que se enfrían más lentamente o se calientan más rápidamente suelen estar relacionadas con huecos internos, desprendimientos o grietas.
En el caso de los componentes inmediatamente después de la soldadura, un breve calentamiento externo revela defectos internos como porosidad, grietas e inclusiones de escoria mediante la observación de los patrones de propagación del calor. En los materiales compuestos, la excitación térmica pulsada detecta la delaminación y el desprendimiento. Estas aplicaciones son cada vez más comunes en las industrias aeroespacial y del automóvil, donde la integridad de los materiales es fundamental.
4. Termografía activa frente a pasiva: Diferencias clave
Desde una perspectiva práctica de ingeniería, la distinción entre termografía activa y pasiva refleja diferentes estrategias de uso más que un hardware fundamentalmente diferente. La misma cámara de infrarrojos, cuando se combina con un software diferente de excitación externa y procesamiento de datos, puede realizar termografía pasiva y activa.
Dimensión Termografía pasiva Termografía activa
Fuente de calor Radiación térmica natural emitida por el objeto en condiciones reales de funcionamiento Energía externa (luz, calor, ultrasonidos) aplicada al objeto para crear un cambio térmico controlado
Foco de análisis Distribución de la temperatura superficial o cercana a la superficie y puntos calientes estáticos Efectos de defectos internos en la propagación de ondas térmicas; énfasis en procesos dinámicos
Escenarios de aplicación típicos Inspección de redes eléctricas, control de equipos industriales, vigilancia de la seguridad, auditorías energéticas de edificios, alerta temprana de incendios Materiales compuestos aeroespaciales, evaluación de la calidad de las soldaduras, inspección de uniones adhesivas
Complejidad del sistema Relativamente sencillo; normalmente sólo se necesita la cámara térmica y la óptica adecuada Más elevado; requiere una fuente de excitación controlada, adquisición sincronizada y algoritmos especializados de procesamiento de datos
Despliegue y coste Fácil de desplegar o utilizar; adecuado para la inspección de grandes áreas y la supervisión continua en línea; menor coste total Exigentes condiciones de despliegue y amplia puesta en marcha; normalmente reservado para laboratorios o estaciones de inspección dedicadas
Velocidad de detección Inspección rápida; permite el escaneado rápido de muchos activos o grandes áreas Tiempo de detección limitado por la excitación y el procesamiento; ciclo de medición más lento
Requiere conocimientos operativos y formación en interpretación de imágenes, aunque se puede aprender fácilmente Necesita formación profesional en END para la configuración del sistema y la interpretación de los resultados
Las cámaras térmicas estándar suelen funcionar en modo pasivo porque la mayoría de las aplicaciones, como el diagnóstico energético, industrial, de seguridad y de edificios, ya contienen suficientes diferencias de temperatura naturales, lo que elimina la necesidad de excitación externa.
Por lo tanto, para las empresas que implantan soluciones de termografía en estos sectores, los sistemas pasivos de alto rendimiento suelen ser más económicos y fáciles de implantar; los sistemas especializados de termografía activa se reservan principalmente para aplicaciones END de gama alta que requieren detección de defectos internos.
5. Recomendaciones de la cámara infrarroja pasiva Raythink
Las cámaras infrarrojas pasivas de Raythink emplean detectores VOx no refrigerados y algoritmos avanzados de procesamiento de imágenes para ofrecer imágenes térmicas claras y precisas en diversas condiciones ambientales. Nuestros productos ofrecen ventajas fundamentales como la monitorización de la temperatura en tiempo real, la capacidad de realizar pruebas no destructivas y el funcionamiento en cualquier condición meteorológica.
PD464T Cámara Speed Dome de doble espectro
FC465T Cámara Bullet de doble espectro
Cámara termográfica portátil RM620
Cámara termográfica en cubo TN220
6. Conclusión
La termografía pasiva y la activa abordan diferentes necesidades de aplicación en lugar de competir por cuál es más avanzada. Los sistemas de termografía pasiva de alto rendimiento logran el mejor equilibrio entre coste de implementación, facilidad de uso y valor práctico, lo que los convierte en la opción preferida para la mayoría de las aplicaciones industriales y de seguridad. Raythink se especializa en soluciones de imágenes térmicas infrarrojas pasivas adaptadas a las condiciones operativas reales de diferentes industrias. Póngase en contacto con el equipo de expertos de Raythink para obtener orientación profesional sobre la selección e implantación de sistemas.
