Aplicación de la termografía en END
{{{sourceTextContent.subTitle}}}
los ensayos no destructivos (END) se han convertido en un método esencial para garantizar la calidad y la seguridad
{{{sourceTextContent.description}}}
En industrias como la manufacturera, la aeroespacial y la de la construcción, la seguridad de los equipos y materiales repercute directamente en la eficacia de la producción y la fiabilidad operativa. Para detectar rápidamente posibles defectos sin dañar el objeto, los ensayos no destructivos (END) se han convertido en un método fundamental para garantizar la calidad y la seguridad. Con la creciente demanda de velocidades de inspección más rápidas, una cobertura más amplia y capacidades de supervisión en tiempo real, los END de termografía por infrarrojos -como método de inspección sin contacto, rápido y visual- se están convirtiendo en un complemento esencial de las técnicas tradicionales de END, proporcionando soluciones eficaces para la detección temprana de defectos ocultos y condiciones anormales.
1. Qué son los END
Los ensayos no destructivos (END) son métodos de inspección y evaluación que permiten determinar los defectos internos y superficiales, las condiciones estructurales o el estado operativo sin dañar la estructura o el rendimiento del objeto sometido a ensayo. Entre los métodos NDT más comunes se incluyen las pruebas ultrasónicas, radiográficas, de partículas magnéticas, de líquidos penetrantes, de corrientes de Foucault y de termografía infrarroja.
2. Qué es el ensayo no destructivo por termografía
1) Principios básicos
El ensayo no destructivo por termografía es un método END basado en las características de radiación infrarroja de los objetos. Todos los objetos con temperaturas superiores al cero absoluto emiten continuamente energía infrarroja. Cuando existen defectos internos, anomalías estructurales o variaciones de las propiedades térmicas en un objeto, la distribución de la temperatura de su superficie cambia en consecuencia. Las cámaras térmicas de infrarrojos capturan y visualizan estas diferencias de temperatura mediante mediciones sin contacto, convirtiendo la información térmica invisible en imágenes térmicas intuitivas. Esto permite analizar y evaluar tanto los defectos superficiales como los subsuperficiales del objeto inspeccionado.
2) Métodos de ensayo
En función de si se requieren fuentes de calor externas, la termografía de infrarrojos END se clasifica normalmente en tipos pasivos y activos.
Passive Pruebas no destructivas por termografía:
Este método utiliza las características naturales de radiación infrarroja del objeto sometido a ensayo para obtener una imagen térmica de su superficie y la analiza para obtener la información necesaria.
Active Termografía Ensayos no destructivos:
Este método introduce calor externo para aumentar la diferencia de temperatura entre la superficie del objeto y su entorno, haciéndola suficientemente pronunciada para que las cámaras térmicas infrarrojas la detecten o mejoren la precisión de la detección.
3. Ventajas y limitaciones de la termografía en los END
1) Ventajas
Non-Inspección por contacto:
La termografía infrarroja END emplea la medición sin contacto, adquiriendo información de la temperatura de la superficie sin contacto directo con el objeto probado. La inspección se completa sin afectar a la integridad estructural ni a las propiedades del material, evitando daños mecánicos, riesgos de contaminación o destrucción secundaria que podrían causar los métodos tradicionales basados en el contacto. Esto lo hace especialmente adecuado para escenarios de inspección que implican altas temperaturas, sistemas eléctricos bajo tensión, equipos giratorios o entornos peligrosos.
High Sensibilidad:
Los ensayos no destructivos por termografía pueden captar sutiles variaciones de temperatura causadas por defectos internos en los objetivos. Esta alta sensibilidad a las diferencias de temperatura proporciona a la termografía infrarroja claras ventajas en la identificación temprana de defectos, la evaluación de la consistencia de la calidad y la prevención de riesgos de fallos, lo que supone un gran apoyo para el control de calidad y el diagnóstico de fallos.
High Eficacia de la inspección:
Los ensayos no destructivos por termografía pueden capturar información sobre la distribución de la temperatura en toda el área de inspección en un solo fotograma sin necesidad de escanear punto por punto, lo que permite una inspección de alta velocidad y una amplia cobertura. Esta característica la hace especialmente adecuada para la supervisión en línea de la calidad de líneas de producción a gran escala, la inspección rápida de productos por lotes y el mantenimiento preventivo de equipos, ayudando a desplazar la identificación de defectos de la detección posterior al evento a la supervisión del proceso.
2) Limitaciones
Limited Detección de defectos profundos:
La termografía infrarroja refleja esencialmente las características de distribución de la temperatura superficial del objeto analizado. Cuando los defectos internos se encuentran a una profundidad considerable y no alteran significativamente la conductividad térmica de la superficie, su manifestación en las imágenes térmicas puede ser poco pronunciada o incluso difícil de identificar directamente. Por lo tanto, para detectar grietas profundas o estructuras internas complejas, los ensayos no destructivos por termografía normalmente deben combinarse con ultrasonidos, radiografías u otros métodos END para lograr una evaluación más exhaustiva de los defectos.
Susceptibility a las condiciones ambientales:
Factores externos como las fluctuaciones de la temperatura ambiente, la radiación solar, la velocidad del viento y la humedad pueden interferir con los datos térmicos infrarrojos, comprometiendo la estabilidad y precisión de las mediciones de temperatura. Las aplicaciones reales de los ensayos no destructivos por termografía requieren condiciones ambientales controladas adaptadas a escenarios operativos específicos o técnicas algorítmicas de compensación y corrección de datos para mitigar el impacto ambiental en los resultados.
Requirements para el estado de la superficie de los objetos probados:
La rugosidad de la superficie, las variaciones de emisividad y las propiedades reflectantes del objeto de ensayo afectan directamente a la calidad de la señal de radiación infrarroja adquirida. Por lo tanto, antes de realizar pruebas termográficas no destructivas, suele ser necesario evaluar el estado de la superficie del objeto sometido a prueba y tomar las medidas de corrección de la emisividad adecuadas para mejorar la fiabilidad de los resultados de la inspección.
En los últimos años, con las continuas mejoras en el rendimiento de los detectores de infrarrojos, los algoritmos de procesamiento de imágenes y las capacidades de integración de sistemas, la tecnología de END por termografía de infrarrojos se ha desarrollado rápidamente, convirtiéndose gradualmente en un complemento importante de los métodos de prueba tradicionales, como las pruebas láser y ultrasónicas, e incluso logrando una sustitución efectiva en algunos escenarios de aplicación. Además, esta tecnología puede integrarse con otros métodos de END para mejorar aún más la precisión, fiabilidad y capacidad de diagnóstico integral de las pruebas.
4. Aplicaciones de la termografía en END
1) Aeroespacial
Los ensayos no destructivos por termografía se utilizan ampliamente para inspeccionar componentes críticos como estructuras de materiales compuestos y álabes de motores en aeronaves y naves espaciales. Identifica eficazmente defectos ocultos como delaminaciones, huecos y grietas. Al captar las diferencias de conducción térmica entre las zonas defectuosas y los materiales normales, los ensayos no destructivos por termografía de infrarrojos permiten realizar inspecciones rápidas sin contacto ni desmontaje, lo que desempeña un papel fundamental para garantizar la integridad estructural aeroespacial y la seguridad de los vuelos.
2) Sistemas de energía eléctrica
El calor anormal generado durante el funcionamiento de los equipos eléctricos suele ser un indicador directo de fallos. Los ensayos no destructivos por termografía pueden utilizarse para la inspección en línea de transformadores, conmutadores, cables, barras colectoras y otros equipos primarios. Al identificar fenómenos de sobrecalentamiento localizados, permite detectar a tiempo riesgos potenciales como contactos deficientes, sobrecargas y envejecimiento del aislamiento, lo que constituye una herramienta importante para la supervisión del estado y el mantenimiento preventivo de los sistemas eléctricos.
al identificar fenómenos de sobrecalentamiento localizados, permite detectar a tiempo riesgos potenciales como contactos defectuosos, sobrecargas y envejecimiento del aislamiento, lo que constituye una herramienta importante para la supervisión del estado y el mantenimiento preventivo de los sistemas eléctricos.
3) Industrias petrolera y petroquímica
Los equipos petrolíferos y petroquímicos funcionan en condiciones de alta temperatura, alta presión y corrosión, lo que supone un importante riesgo para la seguridad. La termografía por infrarrojos NDT permite la supervisión sin contacto y en línea de tuberías, recipientes y reactores, detectando rápidamente aumentos anormales de temperatura y una distribución desigual del calor. Esto proporciona datos críticos para la evaluación del estado de los equipos y las decisiones de mantenimiento, reduciendo el riesgo de fallos inesperados.
4) Edificación y construcción
En el sector de la construcción, la aplicación de la termografía en END se destina principalmente a la inspección de envolventes de edificios y sistemas de calefacción, ventilación y aire acondicionado. Mediante el análisis de la distribución de la temperatura de la superficie del edificio, se puede evaluar el rendimiento del aislamiento, localizar puntos de fuga e identificar defectos estructurales. En auditorías energéticas e inspecciones de sistemas HVAC, ayuda a descubrir puentes térmicos y anomalías en el consumo de energía, mejorando la eficiencia energética y la seguridad general del edificio.
5) Fabricación industrial

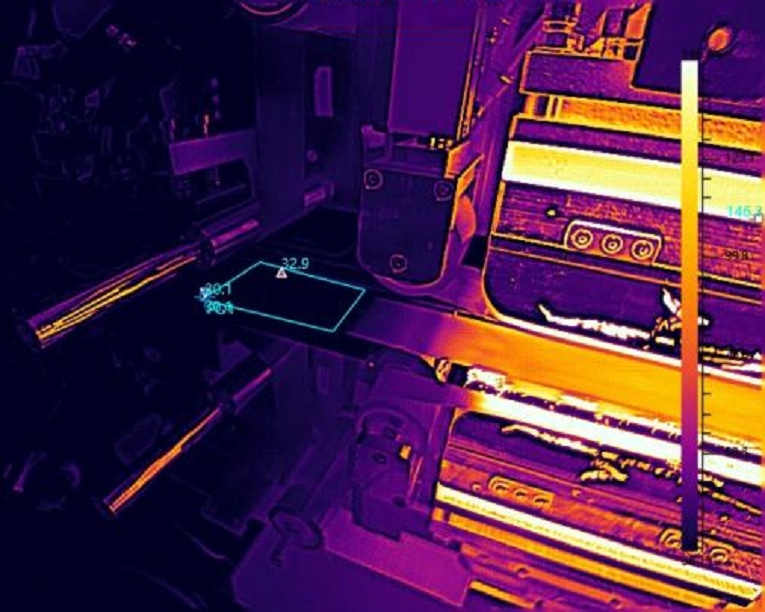

En la fabricación industrial, las pruebas no destructivas por termografía pueden utilizarse para supervisar el estado de funcionamiento de los equipos, inspeccionar la calidad de los productos y analizar la eficiencia energética. Al identificar rápidamente los puntos calientes de los equipos y las anomalías del proceso, permite una alerta temprana de fallos. Combinado con el análisis de las características térmicas del producto, ayuda al control de calidad y a la optimización del proceso, mejorando la estabilidad de la producción y la eficiencia de la utilización de la energía.
6) Medicina y sanidad
En el campo de la medicina, la termografía infrarroja se utiliza principalmente para la detección precoz de enfermedades y el diagnóstico auxiliar. Las zonas patológicas del cuerpo humano suelen presentar cambios en el metabolismo local y el flujo sanguíneo, lo que provoca una distribución anormal de la temperatura de la superficie corporal. Mediante la detección sin contacto del estado de equilibrio térmico del cuerpo humano, puede proporcionar datos de referencia objetivos para el diagnóstico clínico y la evaluación de la eficacia del tratamiento.
5. Recomendaciones de productos Raythink
Cámara termográfica portátil profesional RM600G
Cámara termográfica RT630 Expert
Cámara termográfica en cubo TN220
Cámara Térmica de Enfoque Motorizado AT61
Cámara Térmica de Montaje Fijo TN460
6. Conclusión
Como método de ensayo no destructivo que utiliza campos de temperatura como portadores de información, la termografía infrarroja está evolucionando progresivamente desde una herramienta de inspección auxiliar a una de las tecnologías centrales en aplicaciones de ingeniería. Sus características de no contacto, alta eficacia y visualización están transformando los END de la "determinación posterior al evento" hacia la "supervisión de procesos" y la "alerta temprana" Con las continuas mejoras en el rendimiento de los detectores de infrarrojos, las capacidades algorítmicas y los niveles de integración de sistemas, la aplicación de la termografía en END ofrecerá un mayor valor en condiciones de funcionamiento más complejas y en industrias críticas, proporcionando un soporte técnico más orientado al futuro para la seguridad de los equipos, el control de calidad y un funcionamiento fiable.
Raythink proporciona cámaras térmicas fiables y fáciles de usar, así como un completo soporte técnico a usuarios de todo el mundo. Si está explorando el valor de aplicación de la termografía infrarroja END en escenarios específicos, o buscando soluciones de inspección adaptadas a sus condiciones operativas, póngase en contacto con Raythink para explorar conjuntamente enfoques de prácticas END más eficientes y fiables.
