Detectores infrarrojos refrigerados y no refrigerados: Diferencias clave en la selección de cámaras termográficas

{{{sourceTextContent.subTitle}}}

A la hora de seleccionar cámaras térmicas, el tipo de detector de infrarrojos suele ser el factor clave que determina el rendimiento del equipo y los escenarios de aplicación adecuados.

{{{sourceTextContent.description}}}

A la hora de seleccionar cámaras térmicas, el tipo de detector de infrarrojos suele ser el factor clave que determina el rendimiento del equipo y los escenarios de aplicación adecuados. En este artículo se analizan las diferencias entre los conjuntos de plano focal infrarrojos (IR FPA) refrigerados y no refrigerados desde el punto de vista de su clasificación, principios de funcionamiento y características. Basándose en las necesidades prácticas, también proporcionará una guía de selección de cámaras térmicas de infrarrojos para ayudar a los usuarios a tomar decisiones informadas y evitar errores comunes.
1. Principios de funcionamiento y tipos de matrices de plano focal de infrarrojos
1) Principio básico de funcionamiento
Una matriz de plano focal infrarroja (IR FPA) integra la conversión fotoeléctrica y el procesamiento de lectura de señales. Se compone de elementos sensores de infrarrojos dispuestos en un patrón específico y una unidad de procesamiento de señales. El sistema óptico enfoca la luz infrarroja incidente sobre los elementos sensores. Los elementos sensores convierten la energía de la radiación infrarroja recibida en señales eléctricas mediante conversión fotoeléctrica. La unidad de procesamiento de señales se encarga de integrar, amplificar, muestrear y mantener estas señales eléctricas. Por último, estas señales se envían al sistema de vigilancia a través de un búfer de salida y un sistema de multiplexación, lo que permite la visualización de una imagen infrarroja correspondiente a la escena real.
2) Tipos de matrices de plano focal de infrarrojos
Los conjuntos de plano focal infrarrojo (IR FPA) pueden clasificarse como refrigerados o no refrigerados en función de sus requisitos de refrigeración.
A. Conjuntos de plano focal de infrarrojos refrigerados
Los conjuntos de plano focal infrarrojos refrigerados se basan en la tecnología de refrigeración criogénica y en los principios de detección de fotones. Requieren un dispositivo de refrigeración para mantener un entorno de baja temperatura para lograr un alto rendimiento. Los FPA infrarrojos refrigerados ofrecen una alta sensibilidad y un gran alcance de detección, por lo que destacan especialmente en aplicaciones como la búsqueda y seguimiento de objetivos, la teledetección por satélite y la investigación científica de alto nivel. Sin embargo, debido a las limitaciones de los equipos y materiales de refrigeración, los FPA IR refrigerados son más caros y consumen más energía.
Materiales del núcleo
Los FPA IR refrigerados se fabrican principalmente con dos tipos de materiales: Telururo de mercurio y cadmio (HgCdTe) y antimonuro de indio (InSb). De ellos, el HgCdTe se ha convertido en el material dominante para los detectores infrarrojos de alto rendimiento debido a su amplia respuesta espectral, su excelente capacidad de integración y su idoneidad para la teledetección espacial. El InSb, que a menudo emplea la tecnología de interconexión flip-chip, es especialmente adecuado para detectar la radiación infrarroja de 3-5 μm debido a su mayor movilidad de portadora, lo que le confiere un rendimiento excepcional en tareas dinámicas de búsqueda y seguimiento de objetivos.

Módulo infrarrojo Photon M615L refrigerado por onda media>>
B. Sistemas de plano focal infrarrojos no refrigerados
Los conjuntos de plano focal infrarrojos no refrigerados (IR FPA) constan de detectores piroeléctricos o microbolómetros junto con los circuitos y sistemas correspondientes. No necesitan dispositivo de refrigeración y pueden funcionar a temperatura ambiente. En comparación con los conjuntos de plano focal infrarrojo refrigerados, los tipos no refrigerados ofrecen claras ventajas en cuanto a tamaño, coste y vida útil, lo que los hace especialmente adecuados para aplicaciones civiles en las que la portabilidad y la rentabilidad son fundamentales, como la inspección industrial, la vigilancia de la seguridad, la conducción asistida y la electrónica de consumo.
Materiales básicos
En la actualidad, el desarrollo de matrices de plano focal infrarrojas no refrigeradas se centra principalmente en la banda infrarroja de onda larga (LWIR) de 8-14 μm. Su rendimiento depende en gran medida de la selección del material de detección térmica. Entre los materiales utilizados, el óxido de vanadio (VOx) es ampliamente reconocido por su excelente sensibilidad y precisión en la medición de la temperatura. El silicio amorfo (α-Si), debido a la madurez de su proceso de fabricación y a su idoneidad para la producción a gran escala, también ocupa una posición importante en el mercado.

Módulo infrarrojo no refrigerado Turing A640 (medición de temperatura)>>
3) Conjuntos de planos focales infrarrojos refrigerados y no refrigerados
Los conjuntos de plano focal infrarrojos (IR FPA) refrigerados y no refrigerados difieren en el diseño estructural, los materiales clave y los procesos de fabricación, lo que conlleva diferencias en sus aplicaciones adecuadas. Las principales diferencias radican en varios aspectos:
(1) Sensibilidad: Los FPA IR refrigerados deben funcionar en un entorno de baja temperatura para suprimir el ruido y la corriente oscura causados por la excitación térmica, consiguiendo así una mayor sensibilidad de detección y calidad de imagen. Por el contrario, los FPA IR no refrigerados funcionan a temperatura ambiente y, aunque no requieren un sistema de refrigeración, suelen ser menos sensibles y fiables.
(2) Precio: Los FPA IR refrigerados son más caros debido a su dependencia de sistemas de refrigeración criogénicos y a los complejos procesos de fabricación de sus materiales básicos. En comparación, los FPA IR no refrigerados no requieren componentes de refrigeración, tienen menores costes de fabricación y, por tanto, son más rentables.
(3) Vida útil: La vida útil de los FPA IR refrigerados suele estar limitada por la fiabilidad del mecanismo de refrigeración, lo que se traduce en una vida operativa relativamente más corta. Los FPA IR no refrigerados, al tener una estructura más simple y carecer de unidades mecánicas de refrigeración, suelen tener una vida útil más larga. Sin embargo, su sensibilidad puede disminuir a medida que envejecen los componentes.
2. ¿Cómo elegir entre cámaras térmicas refrigeradas y no refrigeradas?
Las diferencias en los principios de funcionamiento, los materiales y los procesos de fabricación entre las matrices de plano focal infrarrojas refrigeradas y no refrigeradas dan lugar a diferencias significativas en las cámaras térmicas en cuanto a sensibilidad, consumo de energía, tamaño, precio y escenarios aplicables. Por lo tanto, a la hora de seleccionar una cámara térmica de infrarrojos, los usuarios deben tener en cuenta sus necesidades de aplicación específicas y se les aconseja que realicen una evaluación basada en las siguientes dimensiones clave:
1) Precio
Las cámaras térmicas refrigeradas tienen un proceso de fabricación más complejo y requieren componentes caros y de alto rendimiento, por lo que su precio de venta es significativamente más elevado que el de los modelos no refrigerados. Si el presupuesto de su proyecto es limitado o sus requisitos de precisión de imagen son relativamente bajos, las cámaras térmicas sin refrigeración ofrecen una mejor relación calidad-precio.
2) Vida útil
La vida útil de las cámaras térmicas de infrarrojos refrigeradas está estrechamente relacionada con el rendimiento de su sistema de refrigeración. Un fallo del refrigerador o un mantenimiento inadecuado pueden afectar directamente a la vida útil total del equipo. Por el contrario, las cámaras térmicas de infrarrojos sin refrigeración no dependen de un sistema de refrigeración, por lo que ofrecen una vida útil más larga y una mayor estabilidad a largo plazo. Aunque los conjuntos de plano focal de infrarrojos no refrigerados tienen una estructura más sencilla y carecen de unidades de refrigeración mecánicas, lo que se traduce en una vida útil más larga, su sensibilidad también disminuye a medida que envejecen los componentes.
3) Sensibilidad
Las cámaras térmicas infrarrojas refrigeradas ofrecen una mayor sensibilidad de detección y tiempos de respuesta más rápidos, lo que las hace adecuadas para aplicaciones exigentes como la identificación de objetivos a larga distancia y la detección en entornos que cambian rápidamente. Aunque las cámaras térmicas infrarrojas no refrigeradas son ligeramente menos sensibles, su rendimiento es suficiente para las necesidades de la mayoría de las aplicaciones estándar, como la inspección industrial y la supervisión de la seguridad.
4) Consumo de energía
El sistema de refrigeración que requieren las cámaras térmicas refrigeradas necesita una fuente de alimentación continua, lo que se traduce en un mayor consumo general de energía. Por el contrario, las cámaras térmicas no refrigeradas no necesitan equipos de refrigeración adicionales, consumen menos energía y, por tanto, son más adecuadas para aplicaciones sensibles al consumo de energía.
5) Tamaño
Limitadas por el tamaño del mecanismo de refrigeración, las cámaras térmicas refrigeradas suelen ser más grandes. Las cámaras térmicas sin refrigeración tienen una estructura más compacta, lo que facilita su integración y despliegue portátil y ofrece una mayor flexibilidad de aplicación.
6) Áreas de aplicación
Las cámaras térmicas de infrarrojos refrigeradas son adecuadas para aplicaciones de alta gama que requieren una gran calidad de imagen, precisión en la medición de la temperatura y velocidad de respuesta, como por ejemplo:
Long-búsqueda y seguimiento de objetivos
teledetección basada en Space
Gas detección
High-investigación científica
..
Las cámaras térmicas infrarrojas no refrigeradas, gracias a su portabilidad, bajo consumo de energía y rentabilidad, se utilizan ampliamente en aplicaciones civiles, industriales y de seguridad, entre otras, como:
Industrial inspección

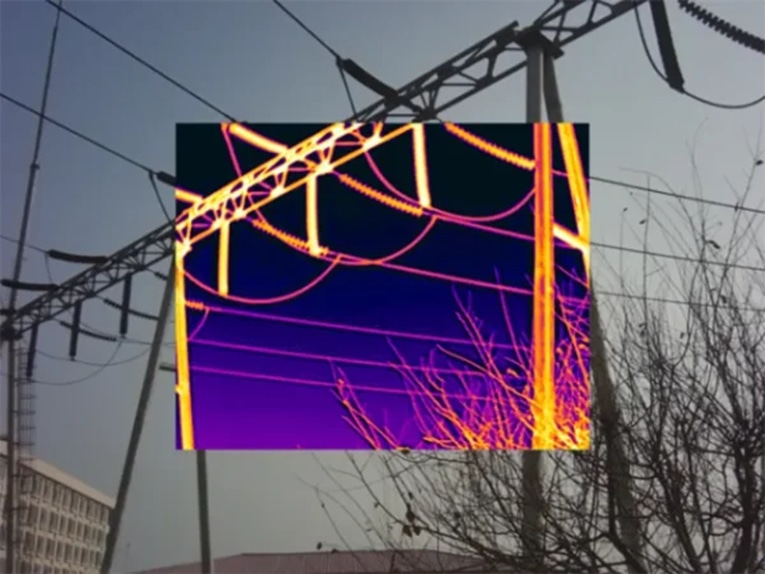

Electrical inspección
Building inspección
Security protección
Automotive (conducción asistida)
Firefighting y rescate
Outdoor visión nocturna
Consumer electrónica
..
Una evaluación exhaustiva basada en estas dimensiones puede ayudar a los usuarios a ajustar rápidamente sus necesidades a las prestaciones del producto, evitando así las trampas de la especificación excesiva o insuficiente.
3. Conclusión
Las cámaras térmicas de infrarrojos refrigeradas y no refrigeradas tienen cada una sus propias ventajas, y la clave está en hacer una elección informada basada en el escenario de aplicación específico y los requisitos presupuestarios.
