Cámaras térmicas SWIR vs MWIR vs LWIR

{{{sourceTextContent.subTitle}}}

las tecnologías de infrarrojos de onda corta (SWIR), infrarrojos de onda media (MWIR) e infrarrojos de onda larga (LWIR) -cada una con características de longitud de onda distintas- han desarrollado escenarios de aplicación únicos.

{{{sourceTextContent.description}}}

En aplicaciones civiles como la inspección industrial, la vigilancia de la seguridad y la supervisión medioambiental, las cámaras térmicas de infrarrojos se han convertido en equipos fundamentales por su capacidad de percepción que supera a la luz visible. Entre ellas, las tecnologías de infrarrojos de onda corta (SWIR), infrarrojos de onda media (MWIR) e infrarrojos de onda larga (LWIR) -cada una con características de longitud de onda distintas- han desarrollado escenarios de aplicación únicos. En este artículo se examinan a fondo los principios técnicos, las características fundamentales y los escenarios de aplicación civil de estas tres tecnologías, con especial atención al amplio valor de aplicación de las cámaras térmicas infrarrojas de onda larga. Su objetivo es proporcionar orientación para la selección de equipos en diversos sectores.
1. Definición y alcance de las tres bandas básicas de infrarrojos
La radiación infrarroja se refiere a ondas electromagnéticas con longitudes de onda entre 0,75 y 1000 μm. La tecnología de imagen térmica suele seleccionar tres ventanas atmosféricas con alta transmitancia atmosférica como bandas operativas principales, evitando las regiones de fuerte absorción por moléculas como el vapor de agua y el dióxido de carbono en la atmósfera para garantizar un rendimiento estable de la imagen.
Los rangos de longitud de onda de las tres bandas principales están claramente definidos:
Short-onda infrarroja (SWIR): 1-2,5 μm, una banda de transición entre la luz visible y el infrarrojo de onda media.
Mid infrarrojo de onda media (MWIR): 3-5 μm, banda dominada por la radiación térmica.
Long-onda infrarroja (LWIR): Longitudes de onda de 8-14 μm, la banda principal para la radiación térmica de objetos a temperatura ambiente y la banda más utilizada en aplicaciones civiles de imagen térmica.
Aunque estas divisiones de bandas no son absolutas (los productos de distintos fabricantes pueden presentar ligeras variaciones), los rangos centrales se centran sistemáticamente en las ventanas de transmisión atmosférica. Esto garantiza una adquisición eficaz de la información del objetivo incluso en entornos complejos.
2. Cámara térmica SWIR: Tecnología de imagen de alta resolución basada en luz reflejada
1) Principio de formación de imágenes y características principales
El principio de formación de imágenes de las cámaras infrarrojas de onda corta es más parecido al de las cámaras normales de luz visible. Su función principal es detectar la luz infrarroja reflejada por los objetivos en lugar de la propia radiación térmica de los objetos. Las cámaras de infrarrojos de onda corta deben depender de fuentes de luz externas -como la luz infrarroja emitida por el sol, la luz de la luna, la luz de las estrellas o iluminadores activos- que forman una imagen tras reflejarse en el objetivo.
Sus principales características son:
High imágenes de alta resolución con una reproducción excepcional de los detalles, ofreciendo una experiencia visual comparable a la de la luz visible.
Ability para penetrar ciertos materiales como obleas de silicio, vidrio, humo y bruma, lo que la hace ideal para pruebas no destructivas en entornos complejos.
los sensores Core utilizan principalmente material de arseniuro de indio y galio (InGaAs), que ofrece tiempos de respuesta rápidos y un funcionamiento estable a temperatura ambiente.
2) Aplicaciones típicas
Industrial Inspección: Detección de defectos en obleas de semiconductores, control de calidad de células solares e inspección de juntas de soldadura en placas de circuitos electrónicos, aprovechando su capacidad de penetración en materiales de silicio para realizar ensayos no destructivos.
Agricultural e Inspección alimentaria: Identificación de granos mohosos y detección de magulladuras internas en frutas, distinguiendo las diferencias de composición de los materiales mediante características espectrales de infrarrojos de onda corta.
3. Cámara térmica MWIR: Tecnología de imágenes de radiación térmica centrada en objetivos de alta temperatura
1) Principio de captura de imágenes y características principales
Las cámaras infrarrojas de onda media detectan principalmente la radiación térmica inherente de un objeto, mostrando una mayor sensibilidad a las emisiones térmicas de los objetos de alta temperatura. Según la ley de Planck, el pico de radiación de los objetos de alta temperatura se concentra en la banda infrarroja de onda media. Por lo tanto, las cámaras MWIR que operan en esta banda pueden captar eficazmente señales térmicas de objetos de alta temperatura con alta intensidad de señal y gran capacidad antiinterferente.
Sus principales características son:
No requieren una fuente de luz externa; la captura de imágenes se basa únicamente en la propia radiación térmica del objetivo, lo que permite su funcionamiento en completa oscuridad.
Sensitive a los cambios de temperatura, capaz de detectar sutiles diferencias de temperatura, adecuado para la identificación precisa de objetivos a alta temperatura.
Good transmisión atmosférica, adecuada para la detección de medio a largo alcance con menos interferencias del vapor de agua y los aerosoles en comparación con los infrarrojos de onda larga.
2) Aplicaciones típicas
Remote control de objetivos a alta temperatura: Supervisión de la temperatura de hornos y calderas industriales; inspección remota de equipos de alta temperatura en la industria energética, evitando la exposición del personal a riesgos de alta temperatura.
Environmental vigilancia: La vigilancia de la actividad volcánica y los sistemas de alerta temprana de incendios forestales captan señales de fuentes de calor de alta temperatura, proporcionando datos de apoyo para la prevención y mitigación de catástrofes.

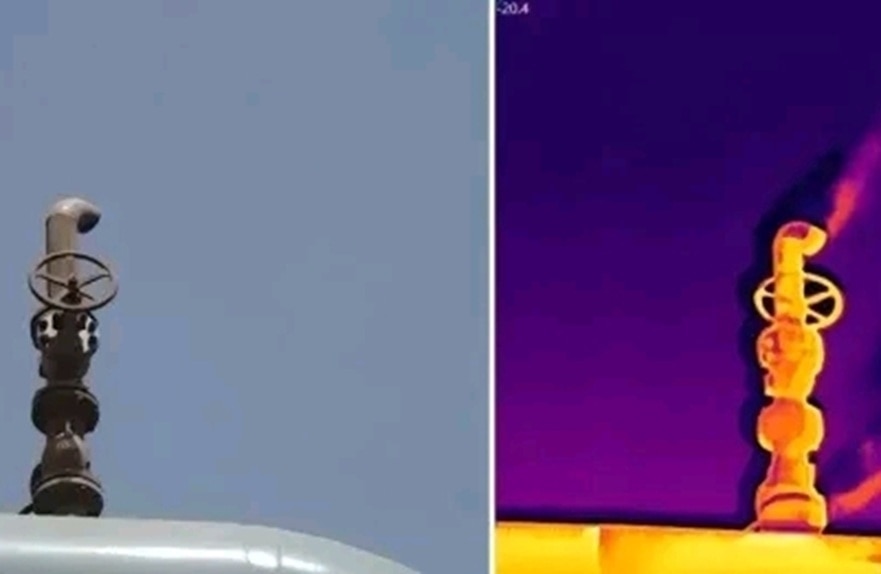

Gas detección de fugas: En las industrias del petróleo y el gas, se utiliza para detectar fugas de gases hidrocarburos como el metano y el propano. Se obtienen imágenes nítidas gracias a las características de absorción del gas en el espectro infrarrojo de onda media, lo que garantiza la seguridad de la producción industrial.

3) Productos relacionados con Raythink
Módulo infrarrojo refrigerado de onda media Photon M615L
Módulo infrarrojo refrigerado de onda media Photon M615S
Módulo infrarrojo Photon H615 de onda media con refrigeración por calor
4. Cámara térmica LWIR: Tecnología de termografía polivalente para escenarios de temperatura ambiente
La principal ventaja de la cámara infrarroja de onda larga reside en su captura precisa de señales de radiación térmica de objetos a temperatura ambiente (-20 °C a 150 °C). De acuerdo con la ley de desplazamiento de Wien, los picos de radiación térmica de los objetos a temperatura ambiente -como humanos, edificios y maquinaria- caen precisamente dentro de la banda infrarroja de onda larga de 8-14μm, lo que la convierte en la tecnología ideal para percibir el mundo a temperatura ambiente.
1) Principio de imagen y características principales
Las cámaras de infrarrojos de onda larga generan imágenes detectando la radiación térmica emitida por los propios objetos, sin necesidad de una fuente de luz externa. Funcionan de forma fiable incluso en condiciones de oscuridad total, humo denso, niebla espesa y otros entornos difíciles. Entre sus principales características se incluyen:
High sensibilidad para objetos a temperatura ambiente: Capacidad excepcional para captar la radiación térmica de objetivos como cuerpos humanos (36-37 °C), edificios (temperatura ambiente) y equipos industriales (que funcionan a temperatura ambiente).
Strong Adaptabilidad al entorno: La banda infrarroja de onda larga se ve mínimamente afectada por la dispersión atmosférica, lo que permite la penetración a través de humo denso, niebla, polvo y otros obstáculos, haciéndola adecuada para operaciones en condiciones meteorológicas complejas.
Mature Tecnología y bajo coste: Utilizando detectores no refrigerados como el óxido de vanadio (VOx) y el silicio amorfo (a-Si), el equipo presenta un tamaño compacto y un bajo consumo de energía, adaptándose a diversas configuraciones de montaje, como portátil, fijo y montado en vehículo.
Stable imágenes sin interferencias: No se ve afectada por la luz solar intensa, los reflejos u otras fuentes de luz ambiental, por lo que ofrece un rendimiento de imagen constante de día y de noche en cualquier condición meteorológica.
2) Aplicaciones típicas
Diagnóstico de edificios: Mejora de la eficiencia energética y la seguridad
Insulation Inspección de capas: Localiza rápidamente las zonas dañadas, huecas o desprendidas en las capas de aislamiento de paredes y tejados para evitar el derroche de energía y proporcionar una base para las adaptaciones de ahorro energético.

Electrical Seguridad: Detecta calentamientos anómalos en circuitos, interruptores y cajas de distribución de edificios, avisando con antelación de cortocircuitos, sobrecargas y otros peligros para evitar incendios.
Leak Detección: Identifica fugas ocultas en tejados y paredes captando imágenes térmicas claras gracias a la diferente conductividad térmica de la humedad en comparación con los materiales circundantes, lo que reduce los costes de reparación.

Mantenimiento industrial predictivo: Reducción de las tasas de fallo de los equipos
Mechanical Inspección de componentes: Detección de calor en maquinaria rotativa como motores, rodamientos y cajas de engranajes para identificar problemas como lubricación insuficiente y desgaste, prolongando así la vida útil de los equipos.
Metallurgical e industrias químicas: Supervisión de la distribución de la temperatura en tuberías y recipientes para evitar incidentes de seguridad causados por sobrecalentamientos localizados y garantizar la continuidad de la producción.
Electrical Inspección de equipos: Supervisión de la temperatura de componentes eléctricos como transformadores, conmutadores y empalmes de cables para detectar rápidamente problemas como un mal contacto o una sobrecarga, evitando que los equipos se quemen.

Rescate en caso de incendio: Salvaguardar vidas
Fire Detección de localización: Penetra en el humo denso para identificar los focos de incendio y las direcciones de propagación, lo que permite a los bomberos desarrollar estrategias de extinción científicas.
Trapped Búsqueda y rescate de personas: Capta señales de radiación térmica humana para localizar rápidamente a personas atrapadas en entornos llenos de humo, mejorando la eficacia del rescate.
Post-Inspección de riesgos de catástrofes: Tras la extinción del incendio, detecta puntos calientes ocultos en paredes y escombros para evitar riesgos de reignición.
Vigilancia de seguridad y ADAS para automóviles: ampliación de los límites de la percepción
Security Vigilancia: Permite la vigilancia sin luz por la noche y en condiciones meteorológicas adversas, identificando con precisión intrusos y objetivos anormales en movimiento. Adecuada para la protección de la seguridad en campus, zonas perimetrales e instalaciones críticas.

Automotive ADAS: Como sensor principal de los sistemas de asistencia a la conducción autónoma, las cámaras térmicas infrarrojas de onda larga detectan objetivos como peatones, vehículos no motorizados y obstáculos. Proporcionan un reconocimiento estable incluso bajo una intensa luz deslumbrante o en condiciones de lluvia/niebla, mejorando la seguridad de la conducción.
3) Productos relacionados de Raythink
Cámara termográfica de mano
Cámara termográfica fija
Cámara panorámica de infrarrojos
5. Comparación de las tres principales tecnologías de ancho de banda y recomendaciones de selección
Tipo de tecnología Ventajas principales Aplicaciones principales Factores clave de selección
SWIR (infrarrojo de onda corta) Alta resolución, fuerte penetración Inspección de semiconductores, inspección agrícola Condiciones externas de la fuente de luz, propiedades del material objetivo
MWIR (infrarrojo de onda media) Sensibilidad a altas temperaturas, detección de medio a largo alcance Detección de fugas de gas, supervisión de equipos a altas temperaturas Temperatura del objetivo, requisitos de distancia de detección
LWIR (infrarrojo de onda larga) Detección a temperatura ambiente, gran adaptabilidad al entorno Diagnóstico de edificios, operaciones industriales, rescate en caso de incendio, seguridad y ADAS Resolución de temperatura, adaptabilidad al entorno, configuración de montaje
Para la mayoría de las aplicaciones civiles, las cámaras térmicas infrarrojas de onda larga son la solución preferida debido a su compatibilidad con la temperatura ambiente, su funcionamiento en cualquier condición meteorológica y su rentabilidad. Los infrarrojos de onda media son la mejor opción para la detección de objetivos a altas temperaturas o para la detección a medio y largo alcance. Los infrarrojos de onda corta, por su parte, son ideales para situaciones que requieren imágenes de alta resolución o penetración a través de materiales específicos.
Como fabricante profesional de cámaras termográficas de infrarrojos, Raythink ha lanzado productos que cubren las bandas SWIR, MWIR y LWIR, incluidas cámaras térmicas portátiles, cámaras térmicas fijas y cámaras panorámicas. Estas soluciones responden a las necesidades específicas de múltiples sectores, como el industrial, el de seguridad, el de extinción de incendios y el de la construcción. Para la selección de productos específicos o soluciones técnicas, póngase en contacto con el equipo profesional de Raythink para obtener más detalles.
