Agilidad y eficacia en una forma moderna

La nueva serie de frenos industriales de RINGSPANN marca pautas en diseño y número de conmutaciones

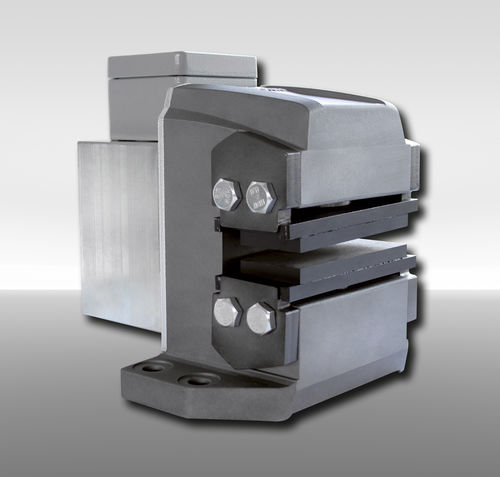

Bad Homburg, marzo de 2025. - Su forma cerrada sigue las reglas del diseño industrial moderno, sus altas velocidades de conmutación abren al usuario amplios potenciales de rendimiento y flexibilidad y sus requisitos energéticos son mínimos. Además, disponen de electrónica inteligente y funcionan con un mecanismo de cierre muy eficaz. Se trata de los nuevos frenos de disco accionados por resorte y liberados electromagnéticamente de la serie MV de RINGSPANN. Diseñados para fuerzas de apriete de hasta 25.000 N y disponibles de serie para diámetros de disco de freno de 200 a 900 mm, cubren una amplia gama de aplicaciones de retención, parada de emergencia y deceleración en la construcción de máquinas e instalaciones. Sus campos de aplicación específicos incluyen la construcción de máquinas herramienta, la tecnología de turbinas, ventiladores y soplantes, la tecnología de cabrestantes y bobinados, la industria de la energía eólica y la tecnología de accionamiento en general. Resultan especialmente atractivos para los diseñadores que desean evitar a los usuarios y operarios los elevados costes de instalación y mantenimiento de los sistemas de freno hidráulicos y neumáticos.

"Un gran salto en innovación"

Desde un punto de vista puramente cronológico, los frenos de disco electromagnéticos de la nueva serie MV también podrían verse como un desarrollo posterior de la ampliamente establecida serie de frenos electrónicos EV/EH de RINGSPANN. "Sin embargo, el salto en innovación en este caso es tan grande que podemos hablar de una nueva generación de frenos con la conciencia tranquila", afirma Franz Eisele, responsable de la división de frenos y embragues de RINGSPANN. Además del moderno diseño industrial de los frenos, dos aspectos técnicos en particular son decisivos para esta opinión: su extraordinario rendimiento de conmutación y una nueva tecnología de cierre. Con hasta 360 conmutaciones por hora, las pinzas de freno MV de RINGSPANN se encuentran probablemente entre los frenos de disco eléctricos más rápidos y ágiles del mercado mundial. En combinación con su diseño cerrado y robusto, lo predestinan para su uso en entornos exigentes con frenadas frecuentes. Las pruebas que está realizando RINGSPANN indican que la serie MV alcanzará un valor B10d de varios millones de ciclos de conmutación. Además, el nuevo mecanismo de bloqueo, ahora patentado, proporciona a los frenos un entrehierro superior a la media con una pérdida mínima de fuerza del muelle durante el puenteo del entrehierro. "Como resultado, la nueva serie MV cubre una gama excepcionalmente amplia de aplicaciones en el campo de los frenos electromagnéticos", explica Franz Eisele. También cabe destacar el montaje flotante integrado de los frenos, que compensa las pequeñas asimetrías axiales del disco de freno.

Económicos e inteligentes

RINGSPANN ofrece los nuevos frenos de disco MV para tensiones de servicio de 220 a 240 VCA y de 380 a 480 VCA. En términos de eficiencia energética, se basan en los excelentes valores de la serie EV/EH. Opcionalmente, se puede montar un codificador inductivo para la supervisión sensorial de la función de frenado (abierto/cerrado) y el grado de desgaste de la zapata de freno. La sustitución del bloque de fricción se realiza en unos sencillos pasos y sin desmontar el freno. Otra opción es una palanca para la apertura manual y controlada del freno. "Con vistas a las modernas aplicaciones de la Industria 4.0, también nos hemos asegurado de que las funciones de supervisión de los sensores puedan integrarse en sistemas de seguridad y control de nivel superior", subraya Franz Eisele. Todas estas son contribuciones importantes para mejorar la eficiencia, la seguridad operativa y la disponibilidad de los sistemas de accionamiento industriales.

Mayor alcance para los diseñadores

Además de su gama de frenos de disco eléctricos, RINGSPANN ofrece ahora a los diseñadores de sistemas de accionamiento otros seis tipos básicos de innovadores frenos eléctricos de la nueva serie MV. Ahora están disponibles en los tres tamaños de bastidor 022, 033 y 044 con fuerzas de apriete de 4 a 25 kN y pueden utilizarse de forma muy flexible como frenos de parada, de emergencia o de servicio. El tamaño de bastidor 022 es adecuado para discos de freno de 12,5 y 20 mm de grosor, el 033 para discos de 12,5 y 25 mm y el 044 para discos de 25 y 30 mm. En combinación con discos de freno más gruesos, los frenos MV de los tamaños 033 y 044 también pueden utilizarse para procesos de frenado térmicamente sensibles. El diseño compacto de los frenos RINGSPANN y sus reducidos pesos propios también aportan ventajas constructivas. "Ambos resultan ser una ventaja para todos los casos en los que el freno forma parte integrante de una unidad móvil", explica Franz Eisele.

RINGSPANN ofrece los nuevos frenos MV en versiones con ajuste manual del desgaste (tipo FEM). El ajuste manual es adecuado sobre todo para aplicaciones de retención o aplicaciones con un frenado más bien infrecuente. ms
