Distribución segura de las fuerzas incluso bajo elevadas cargas de flexión

{{{sourceTextContent.subTitle}}}

RINGSPANN ofrece elementos de sujeción cónicos para aplicaciones con momentos flectores

{{{sourceTextContent.description}}}

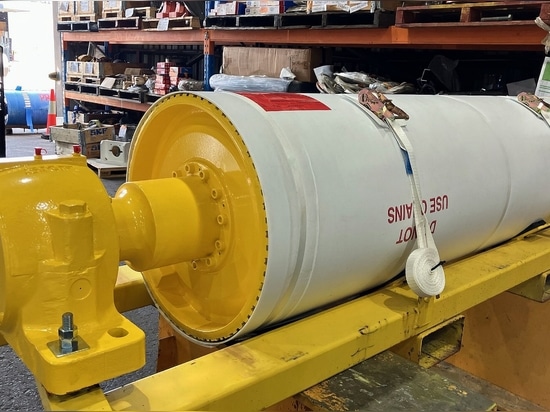

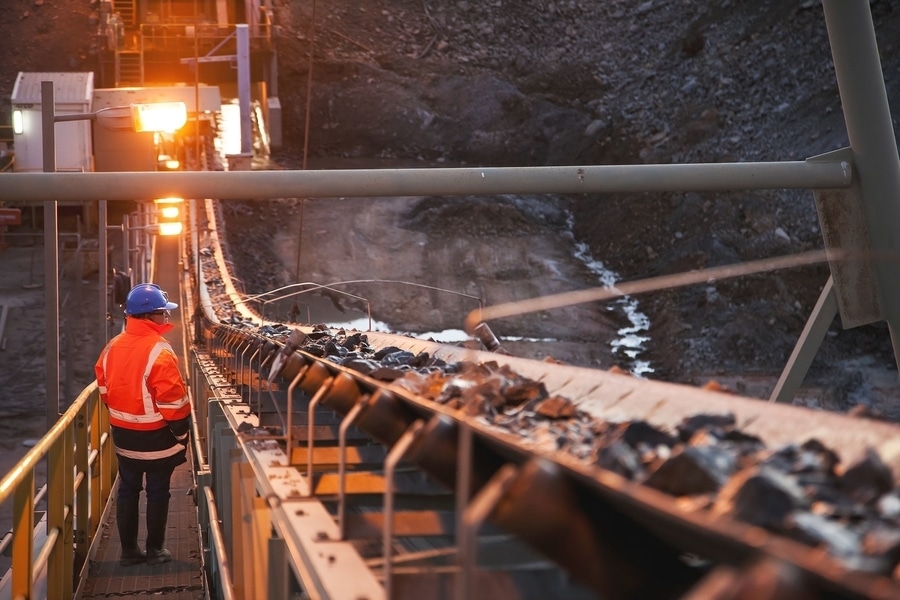

Bad Homburg, junio de 2026. – «El uso en tambores motrices y desviadores de sistemas transportadores destinados al traslado de material a granel grueso y abrasivo en minas, la extracción de materias primas y la industria minera constituye, sin duda, una de las aplicaciones más exigentes para los conjuntos de sujeción de eje y cubo. A diferencia de muchas aplicaciones estándar de la tecnología de accionamiento industrial, no solo tienen que absorber pares de torsión, sino también elevados momentos flectores. Esto se debe a que, en los sistemas transportadores de alta resistencia, durante el funcionamiento se producen constantemente situaciones de carga en las que los tambores giratorios se doblan considerablemente —y en absoluto de manera uniforme, sino en distintos grados, dependiendo de la carga—. Los conjuntos de sujeción montados entre el eje del tambor y sus extremos frontales deben ser capaces de hacer frente a esta interacción de forma fiable y permanente, garantizando al mismo tiempo en todo momento la transmisión de fuerza sin pérdidas en la cadena cinemática. Con el fin de ofrecer a los diseñadores de tecnología de accionamiento una solución de alta calidad para esta compleja tarea, RINGSPANN ha desarrollado específicamente los elementos de sujeción cónicos de la serie RLK. Están hechos a medida para el escenario descrito y se encuentran entre los productos estrella de la oferta integral de la empresa. «Su diseño constructivo, la selección de materiales, el acabado de las superficies… todo está adaptado con precisión a aplicaciones con altos momentos flectores. La gestión de la calidad en la producción de nuestros juegos de sujeción cónicos RLK es extremadamente estricta e incluye la optimización de la concentricidad, lo que garantiza el cumplimiento de los más altos estándares de precisión», afirma André Artmann, jefe del equipo de atención al cliente para las áreas de productos de elementos de sujeción y acoplamientos en RINGSPANN.

Los juegos de sujeción garantizan la disponibilidad del sistema

Tanto a los fabricantes como a los operadores de sistemas con trenes de transmisión, que deben funcionar de forma segura bajo la carga de momentos flectores variables, el diseño de alta calidad de los juegos de sujeción RLK de RINGSPANN les ofrece un elevado valor añadido. Esto se debe a que contribuyen de manera significativa a la seguridad operativa y a la disponibilidad del sistema, ya que minimizan el riesgo de daños durante el funcionamiento, de reparaciones que requieren mucho tiempo y de costosos tiempos de inactividad. «Problemas habituales como la deformación del fondo del tambor, los desplazamientos axiales indeseados, el desmontaje complicado o el fallo del eje —indicado por la corrosión por fricción— pueden descartarse casi por completo si el diseño es correcto. Además, nuestros juegos de sujeción cónicos facilitan el montaje y permiten una sustitución rápida», destaca André Artmann. Por cierto, a la hora de diseñar los juegos de sujeción RLK, los ingenieros de RINGSPANN siguieron las especificaciones habituales de los fabricantes de tambores más conocidos.

Siete variantes para numerosos tambores

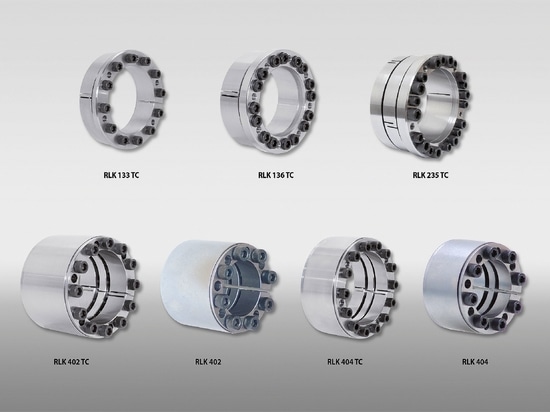

Actualmente, RINGSPANN ofrece sus elementos de sujeción para aplicaciones con momentos flectores en siete versiones básicas que no requieren mantenimiento, cada una de las cuales está disponible de serie en hasta 30 tamaños. Todas las versiones son autocentrantes con alta precisión, también son aptas para su uso en sistemas de accionamiento reversibles y se suministran listas para su instalación. En general, los diseñadores pueden elegir entre juegos de sujeción cónicos para pares transmisibles de hasta 1 727 560 Nm y momentos flectores de hasta 1 122 900 Nm (Mb máx.). André Artmann explica: «Nuestros juegos de sujeción están diseñados para su uso en tambores y son aptos para diferentes tipos de tambores y distintos escenarios de instalación. Dependiendo de la serie y el tamaño, permiten momentos flectores excepcionalmente altos, de hasta el 60 % del par transmisible. Su diseño estructural se basa en los resultados actuales de proyectos de investigación conjuntos con universidades e institutos de investigación líderes». Además de las versiones de serie, la realización de modificaciones específicas para el cliente y soluciones especiales también forma parte de la cartera de productos de RINGSPANN. ms
