SDT340: ultrasonidos para la integridad eléctrica: máxima seguridad y cero tiempos de inactividad imprevistos

{{{sourceTextContent.subTitle}}}

La electricidad es la fuerza motriz de la industria. Pero sus fallos representan la amenaza más costosa y peligrosa para cualquier operación.

{{{sourceTextContent.description}}}

En un entorno de fabricación, el tiempo de inactividad no planificado cuesta una media de 107.000 euros por hora, alcanzando cifras asombrosas como 2 millones de euros por hora en el sector de la automoción. Cuando se trata de sistemas de alta tensión, la ecuación es sencilla: un fallo eléctrico total suele costar diez veces más que un mantenimiento preventivo planificado.

La mayoría de estos desastres tienen un culpable silencioso e insidioso: Las descargas parciales (DP).

Un riesgo invisible, un impacto devastador
La descarga parcial es una rotura localizada del aislamiento, un "minicortocircuito" que no provoca la parada inmediata del equipo, sino que destruye metódica y progresivamente sus componentes internos. Estos fenómenos son la principal causa de degradación del aislamiento. Los estadísticos son categóricos: hasta el 85% de los fallos críticos y perturbadores en equipos de media y alta tensión están directamente relacionados con daños causados por descargas parciales.

Estas descargas se manifiestan de tres formas distintas, cada una de las cuales genera una firma ultrasónica única:

Corona: Ruptura del aislamiento en el aire alrededor de los conductores de alta tensión, lo que provoca una degradación progresiva de las superficies.
Arco voltaico: Una descarga continua e intensa, a menudo localizada en contactos sueltos o dañados.
Tracking: Tracking: La creación de un camino conductor a lo largo de la superficie del aislador.
Ignorar estas señales es una estrategia peligrosa que conduce, en el peor de los casos, a una descarga y un fallo catastrófico, exponiendo al personal a riesgos mortales y a la empresa a pérdidas millonarias.

El SDT340: diagnóstico no intrusivo y seguro
Ante esta amenaza, la inspección eléctrica por ultrasonidos con el SDT340 es la herramienta de detección precoz más segura y eficaz que existe. Los equipos eléctricos sanos son acústicamente silenciosos; sin embargo, cualquier EP genera una señal acústica localizada y direccional en el rango de 20 kHz a 50 kHz. El SDT340, equipado con su sensor acoplado al aire de alto rendimiento, capta este zumbido distintivo antes de que cause un aumento significativo de la temperatura o daños visibles.

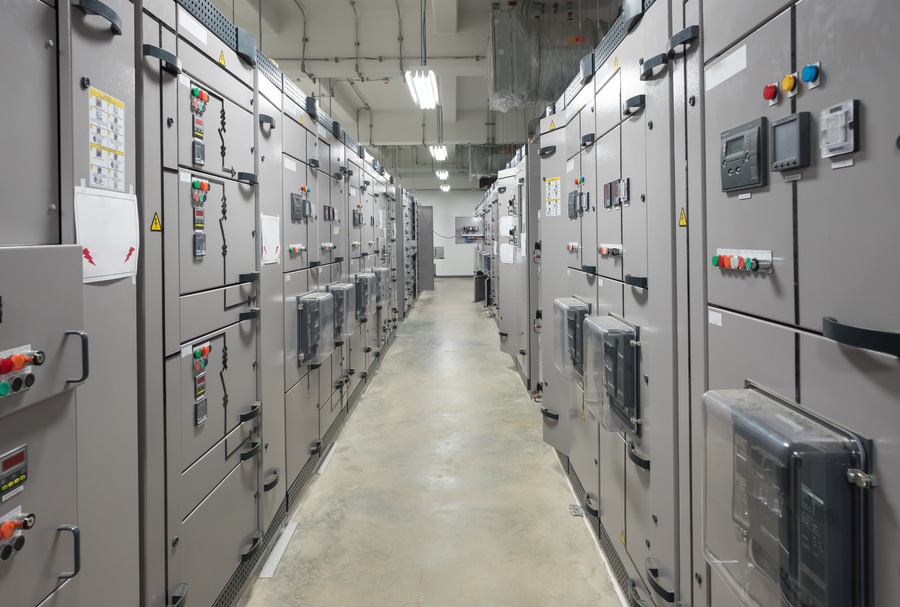

La mayor ventaja reside en la seguridad. La inspección se realiza sin contacto, lo que permite a los técnicos supervisar cuadros eléctricos y equipos en tensión de forma remota, minimizando la exposición a entornos de alto riesgo.

La ventaja tecnológica del análisis de descargas parciales
Las señales de descarga parcial son eventos ultratransitorios que duran entre nanosegundos y microsegundos. Para detectarlas y, lo que es más importante, analizarlas de forma fiable, el instrumento debe tener una capacidad de captura excepcional. Aquí es donde la arquitectura técnica del SDT340 ofrece una ventaja decisiva:

Modo Focus a 256 kHz: El SDT340 utiliza una frecuencia de muestreo máxima de 256.000 muestras por segundo. Esta velocidad, utilizada por el modo patentado focUS, está optimizada específicamente para identificar los transitorios de impacto más cortos. Esta alta resolución de señal (HSR) le permite "ver defectos que otros simplemente no pueden ver", garantizando que incluso los impulsos de descarga parcial más sutiles no pasen desapercibidos.
Análisis en tiempo real sobre el terreno: La gran pantalla en color de 3,5 pulgadas del SDT340 permite a los inspectores ver inmediatamente la forma de onda temporal (TWF) y el espectro FFT de la señal capturada. Con las funciones de ampliación y zoom, el equipo puede diagnosticar la naturaleza del defecto sobre el terreno, listando los 10 valores más altos del espectro para identificar al instante las frecuencias dominantes.
Integridad de los datos: El SDT340 puede registrar formas de onda de hasta 10 minutos de duración para realizar análisis complejos. Los datos se almacenan en más de 4 GB de memoria interna y, a continuación, se analizan y analizan mediante el software de gestión Ultranalysis® Suite 3 (UAS3). Esta cadena de datos segura elimina el riesgo de error humano o pérdida de datos, mejorando la fiabilidad de las alarmas.
Caso práctico: Detección de corona en un transformador
La eficacia del SDT340 en entornos eléctricos no es sólo teórica. Una compañía eléctrica europea, deseosa de mejorar la fiabilidad de sus activos de alta tensión, ha integrado el SDT340 en sus procesos de inspección.

Al escanear los respiraderos y puntos de acceso de un transformador crítico, los inspectores pudieron detectar la señal acústica característica del efecto corona. Este defecto se manifestaba en descargas periódicas que degradaban gradualmente el aislamiento. Gracias a la detección temprana por ultrasonidos, la empresa pudo programar una limpieza a fondo del transformador, deteniendo la degradación destructiva y evitando una avería costosa y potencialmente catastrófica.

Conclusión: Transformación del mantenimiento eléctrico
Integrar el SDT340 para la detección de descargas parciales es una inversión estratégica que se traduce directamente en retorno de la inversión. Al identificar los fallos eléctricos en su fase más temprana, las empresas garantizan la seguridad de sus empleados, protegen activos valorados en millones y garantizan la continuidad de la producción. El SDT340 no se limita a detectar ruido; proporciona la inteligencia necesaria para transformar el mantenimiento eléctrico de un gasto reactivo en un potente motor de beneficios.
