Guía de configuración de actuadores con servocontrolador Thanos AMC-AASD15A

{{{sourceTextContent.subTitle}}}

para simulador (carreras/vuelo/entrenamiento/maletero)

{{{sourceTextContent.description}}}

El propósito de esta guía de inicio rápido es ayudarle a configurar su servoaccionamiento AASD para que funcione con los controladores Thanos Motion. Por favor, no dude en contactar con nosotros para el manual del servo.

Cables de blindaje del motor

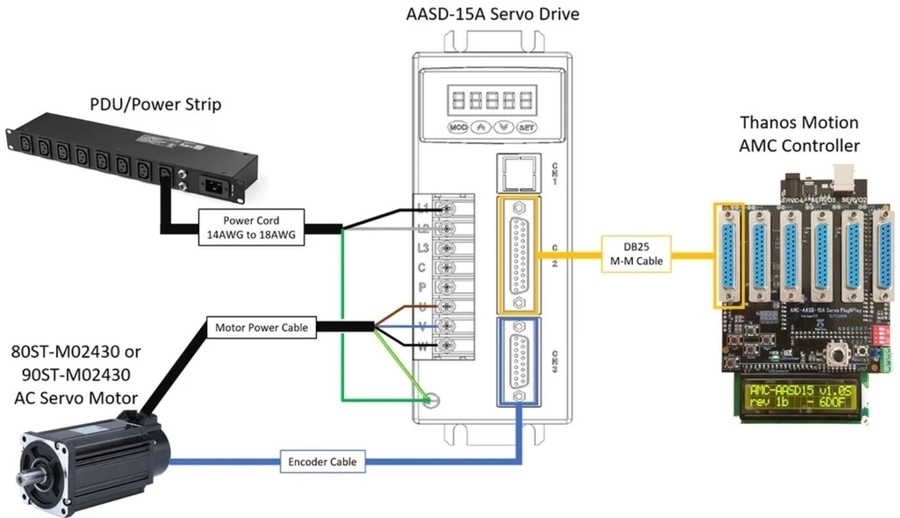

En la mayoría de los casos, el servomotor de CA, el servoaccionamiento AASD, el cable de alimentación del motor y el cable del codificador se venden juntos. Conecte el servomotor de CA al servoaccionamiento AASD con los cables incluidos según el diagrama anterior. Se recomienda utilizar un cable de alimentación del motor blindado para evitar problemas de EMI con otros dispositivos.

Cables del controlador Thanos AMC
Los cables de extensión estándar DB25 macho a macho se utilizan para conectar el servoaccionamiento AASD al controlador Thanos AMC. Se recomiendan cables blindados para reducir posibles problemas de EMI.

Restablecer valores de fábrica
Antes de configurar el servoaccionamiento AASD, se recomienda restablecer los valores predeterminados de fábrica

Pulse el botón Modo (MOD) hasta que aparezca Fn000 en la pantalla LED
Seleccione Fn004 con los botones de flecha arriba y abajo
Mantenga pulsado el botón SET durante 3 segundos para entrar en la función
Mantenga pulsado el botón SET durante 3 segundos para restablecer los valores predeterminados de fábrica
La pantalla LED mostrará "done" si el reset se ha realizado correctamente y "Err" si ha fallado
Configuración del AASD
Configure los siguientes parámetros en su servoaccionamiento AASD para trabajar con los controladores Thanos Motion

Guía de configuración del actuador con el controlador Thanos AMC-AASD15A

El controlador de movimiento servo AMC-AASD15A puede controlar los servomotores AASD-15A de forma segura y precisa. El controlador permite configurar los siguientes parámetros para adaptarlos a sus actuadores:

Carrera ajustable de 10mm a 1300mm
Paso de husillo ajustable, 4mm, 5mm, 10mm o 25mm de avance por revolución
Dirección ajustable para colocación Inline o Foldback del servomotor
Selección opcional de relaciones de reducción de la correa (1:1, 1:1,5, 1:2) para actuadores foldback.
Soporta plataformas de hasta 6DOF (También es posible el cableado manual extra para 7DOF).

Otros software de movimiento que también son compatibles son SIM RACING STUDIO, Simtools, FlyPT mover y el software de movimiento 6DOF BFF de Ian, ya que utiliza el mismo formato de datos que todos mis controladores de movimiento AMC.

Este controlador fue diseñado para permitir la conversión de plataformas 4DOF de SFX100 a la compatibilidad con Simtools. Fue construido sobre el ya probado controlador AMC1280USB pero tiene firmware servo dedicado y conectores DB25 para un fácil uso plug and play.

¿Qué lo hace especial?
Su forma totalmente autónoma y segura de interconectar su plataforma 4DOF o 6DOF a Simtools, con un montón de medidas de seguridad y protección, al tiempo que permite una sencilla operación plug and play.

Ejemplo de servomotores AASD compatibles de distintos tamaños de brida:
Brida 80mm, 80ST-M02430
Brida 90mm, 90ST-M02430
Brida 110mm, 110ST-M04030
Brida 130mm, 130ST-M06025
