Escaneo 3D de alta precisión para la fabricación de maquinaria de construcción: la historia de LiuGong

{{{sourceTextContent.subTitle}}}

Descubre cómo el escaneo 3D de alta precisión mejora el control de calidad, la verificación de plantillas y la ingeniería inversa en la fabricación de maquinaria de construcción en LiuGong.

{{{sourceTextContent.description}}}

Antecedentes del cliente

Como una de las empresas líderes en China en la fabricación de maquinaria de construcción, Guangxi LiuGong Group Co., Ltd. lleva más de seis décadas impulsando la innovación en todo el sector. Desde el desarrollo de tecnologías revolucionarias hasta la fabricación inteligente y la gestión integral de la calidad, la innovación se ha convertido en una parte integral de cada etapa del proceso de fabricación de LiuGong.

Para respaldar su continua transformación digital, LiuGong se asoció con SHINING 3D y adoptó varios escáneres 3D de alta precisión de su marca de metrología. Los escáneres se utilizan ahora en una amplia gama de aplicaciones de medición a lo largo de todo el proceso de fabricación, lo que ayuda a LiuGong a mejorar la inspección dimensional, la precisión del mecanizado y la eficiencia en el desarrollo de productos.

Reto

A medida que la maquinaria de construcción sigue evolucionando hacia un mayor rendimiento y diseños más sofisticados, los fabricantes se enfrentan a retos cada vez mayores en materia de inspección dimensional y control de calidad.

Muchos paneles exteriores y componentes estructurales presentan superficies de forma libre complejas que no pueden medirse con precisión utilizando herramientas convencionales, como cintas métricas o calibres. Al mismo tiempo, el posicionamiento de los accesorios y la precisión del montaje requieren métodos de inspección rápidos y fiables que minimicen el tiempo de inactividad en la producción. En el desarrollo de productos, los componentes heredados suelen carecer de datos CAD completos, lo que hace que el rediseño y las actualizaciones de los productos requieran mucho tiempo y mano de obra.

LiuGong necesitaba una solución de medición versátil capaz de ofrecer alta precisión, portabilidad y una adquisición eficiente de datos digitales a lo largo de todo el flujo de trabajo de fabricación.
Solución

Mediante la introducción de la tecnología de escaneo 3D de alta precisión de SHINING 3D, LiuGong estableció un flujo de trabajo de medición digital que permite la inspección de calidad, la verificación de las plantillas y la ingeniería inversa.

Inspección digital para un control de calidad fiable

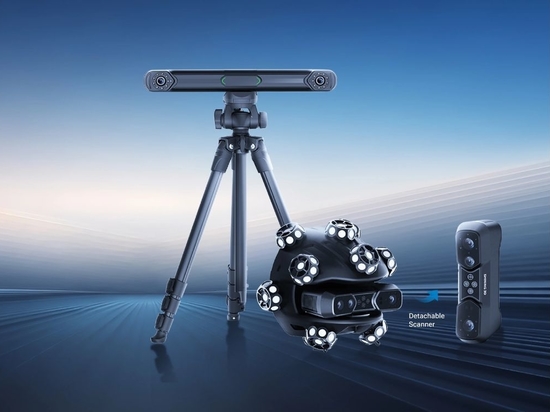

A diferencia de las herramientas de medición tradicionales, los escáneres 3D portátiles capturan con precisión geometrías complejas, independientemente del tamaño de la pieza o de la complejidad de su superficie. Los ingenieros pueden generar rápidamente datos 3D de alta resolución y comparar directamente los resultados del escaneo con los modelos CAD, lo que permite identificar de inmediato las desviaciones dimensionales.

«Muchos de nuestros complejos paneles exteriores simplemente no se pueden medir con herramientas convencionales», afirma el Sr. Li, ingeniero técnico de LiuGong. «Con un escáner 3D, podemos capturar toda la pieza en cuestión de minutos y comparar el escaneo directamente con el modelo CAD. Cualquier desviación se hace visible de inmediato, lo que hace que la inspección sea mucho más rápida y fiable».

Inspección rápida de los accesorios de sujeción para una mayor precisión de mecanizado

La producción inicial del bastidor principal de la maquinaria de construcción es indisociable de los accesorios de sujeción, cuya precisión de posicionamiento afecta directamente a la calidad de fabricación del producto.

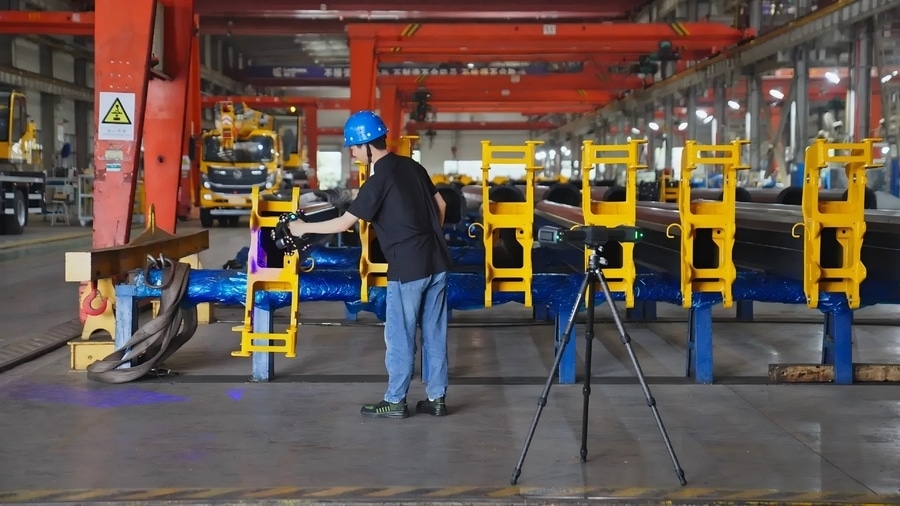

Los accesorios de sujeción de producción presentan numerosas dimensiones espaciales complejas, lo que dificulta su inspección precisa y eficiente con herramientas de medición convencionales. Durante la producción, los escáneres 3D de alta precisión permiten una inspección rápida y in situ de los soportes con una interrupción mínima de las operaciones de fabricación. Su diseño portátil permite a los ingenieros verificar las dimensiones críticas y las tolerancias geométricas directamente en la planta de producción, garantizando que los soportes cumplan de forma sistemática con los estándares de precisión requeridos.

Aceleración del desarrollo de productos mediante ingeniería inversa

El escaneo 3D de alta precisión también se ha convertido en una herramienta esencial para el desarrollo de productos.

En el caso de muchos productos antiguos cuyos modelos CAD originales no están disponibles o están incompletos, los ingenieros pueden digitalizar los componentes físicos y reconstruir rápidamente modelos 3D precisos para su rediseño y optimización. Este flujo de trabajo de ingeniería inversa elimina uno de los mayores obstáculos a la hora de actualizar productos antiguos, al tiempo que reduce significativamente el tiempo de desarrollo.

Un ejemplo fue el rediseño de una cabina de operador. En lugar de recrear la geometría manualmente, los ingenieros capturaron la estructura existente mediante escaneo 3D y utilizaron el modelo digital como base para el nuevo diseño, lo que mejoró enormemente la eficiencia del desarrollo.

«Para algunos de nuestros productos más antiguos, los datos CAD originales ya no están disponibles», explicó el Sr. Li. «Ahora podemos capturar la pieza física con un escáner 3D y crear un modelo digital preciso para su posterior optimización. El proceso de escaneo es muy eficiente, la precisión es excelente y el sistema es muy fácil de usar».

Resultados

Hoy en día, el escaneo 3D de alta precisión se ha convertido en una parte integral del flujo de trabajo de fabricación de LiuGong. Desde la inspección digital de la calidad y la verificación de los accesorios hasta la ingeniería inversa y la innovación de productos, esta tecnología permite realizar mediciones más rápidas, precisas y eficientes a lo largo de todo el ciclo de vida de la producción.

Al adoptar la metrología 3D digital, LiuGong ha reforzado la calidad de sus productos, ha mejorado la eficiencia de la fabricación, ha acortado los ciclos de desarrollo y ha acelerado su transición hacia una fabricación más inteligente.

A medida que las industrias manufactureras continúan adoptando la transformación digital, SHINING 3D mantiene su compromiso de ofrecer soluciones de medición 3D precisas, eficientes y fáciles de usar que permitan a los fabricantes alcanzar una mayor productividad y una calidad de producto superior.
