Escáner 3D frente a MMC: diferencias clave y mejores casos de uso
{{{sourceTextContent.subTitle}}}
Descubre las principales diferencias entre un escáner 3D y una máquina de medición por coordenadas (CMM), por qué el escáner 3D se denomina «CMM portátil», y aprende cuándo utilizar cada uno de ellos para obtener una precisión y una velocidad óptimas en la inspección.
{{{sourceTextContent.description}}}
La elección entre un escáner 3D y una máquina de medición por coordenadas se reduce a una pregunta: ¿necesitas datos 3D rápidos y de toda la superficie, o una inspección dimensional basada en puntos con la máxima fiabilidad?
Ambas herramientas miden objetos físicos. Ambas pueden utilizarse para el control de calidad, la ingeniería inversa, el desarrollo de productos y la inspección de la fabricación. Pero lo hacen de formas diferentes, y esas diferencias son importantes cuando están en juego la precisión, la velocidad, la portabilidad y la complejidad de las piezas.
¿Qué es un escáner 3D?
Un escáner 3D es una herramienta de medición que captura la forma de un objeto y la convierte en un modelo 3D digital o en una nube de puntos. Dependiendo del escáner, puede utilizar líneas láser o luz estructurada LED para recopilar datos de la superficie.
En términos sencillos, un escáner 3D «ve» el exterior de una pieza y registra miles o millones de puntos de la superficie con gran rapidez.
¿Qué es una MMC?

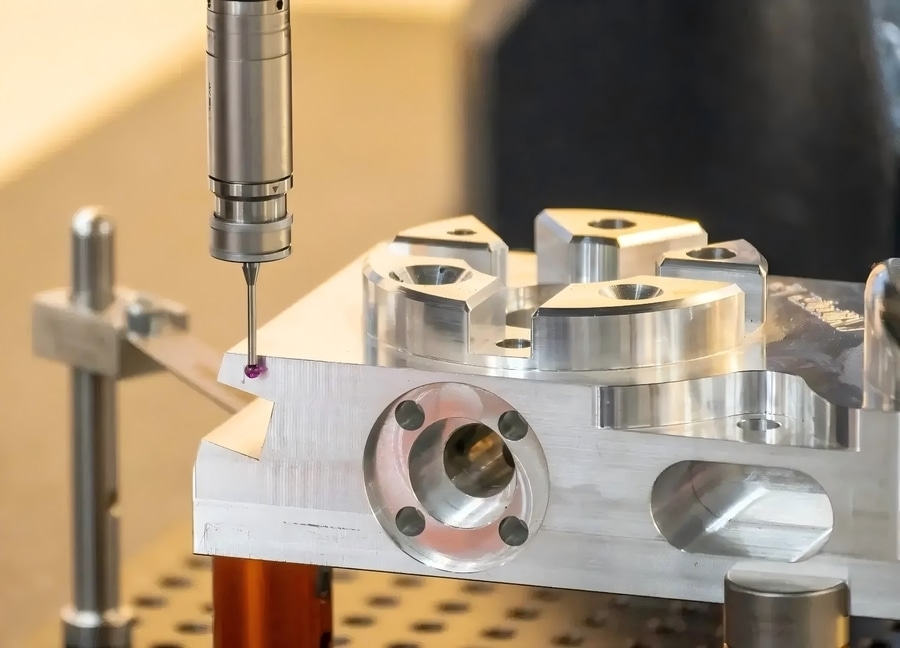

Una MMC, o máquina de medición por coordenadas, es un sistema de inspección de precisión que mide puntos en el espacio 3D. La tecnología tradicional de las MMC utiliza una sonda que entra en contacto físico con la pieza para recopilar datos exactos de coordenadas. Algunas MMC también utilizan sondas ópticas o de escaneo.
Las MMC suelen encontrarse en laboratorios de calidad o salas de inspección. Se utiliza ampliamente cuando los fabricantes necesitan una alta precisión, mediciones repetibles e informes dimensionales formales para características críticas.
Escáner 3D frente a MMC: la diferencia práctica
Una forma sencilla de entender la diferencia es la siguiente: un escáner 3D captura la forma completa rápidamente. Una MMC mide puntos seleccionados con gran precisión.
Esto no significa que uno sea automáticamente mejor que el otro. Significa que están diseñados en función de diferentes puntos fuertes.
1. Método de medición
El escáner 3D captura la geometría de la superficie utilizando luz y cámaras, recopila grandes cantidades de datos rápidamente y, a menudo, genera una nube de puntos o una malla. Un escáner 3D es ideal para comprender la forma general y la desviación de la superficie.
La MMC utiliza una sonda o un sensor para medir puntos específicos; recoge menos puntos, pero con una precisión muy controlada. Las MMC suelen generar informes de inspección dimensional y son ideales para la medición basada en características y la validación de tolerancias estrictas.
2. Velocidad
El escáner 3D suele ser más rápido para formas complejas y la inspección completa de piezas, ya que puede capturar grandes superficies en cuestión de minutos, lo que reduce la necesidad de seleccionar manualmente cada punto de medición.
La MMC puede resultar más lenta, especialmente con piezas complejas. Requiere programación, configuración, sujeción de la pieza y una estrategia de sondeo, pero resulta eficaz para la inspección repetida de dimensiones críticas conocidas.
3. Precisión
La precisión de un escáner 3D depende del tipo de escáner, la calibración, la técnica del operador, el acabado de la superficie, el tamaño de la pieza y el entorno; suele oscilar entre unas pocas décimas de micrómetro y varios micrómetros.
Las MCM suelen ofrecer una precisión muy alta, que suele oscilar entre unas décimas de micrómetro y varios micrómetros.
4. Portabilidad
Los escáneres 3D portátiles son fáciles de transportar. Permiten inspeccionar piezas en el taller, sobre el terreno o en las instalaciones del cliente. Resulta útil cuando la pieza es demasiado grande, pesada, frágil o cara como para llevarla a un laboratorio.
Mientras que las MMC de puente tradicionales son fijas, existen sistemas de MMC con brazos portátiles y ópticos, pero muchos flujos de trabajo de las MMC siguen requiriendo una configuración controlada. El mejor rendimiento suele obtenerse en entornos estables y con una sujeción adecuada.
¿Por qué se denomina «CMM portátil» a un escáner 3D?
A veces se denomina «CMM portátil» a un escáner 3D porque puede realizar mediciones basadas en coordenadas fuera de un laboratorio de inspección tradicional. Al igual que una CMM, puede medir un objeto en el espacio 3D y comparar los resultados con los datos CAD.
Un escáner 3D portátil es «similar a una MMC» porque permite la inspección dimensional, la medición de coordenadas y la comparación entre la pieza y el CAD. Es «portátil» porque, a menudo, el escáner puede llevarse hasta la pieza en lugar de tener que llevar la pieza hasta la máquina.
Sin embargo, un escáner 3D no siempre sustituye directamente a una MMC tradicional. Ambos sistemas pueden diferir en cuanto a la incertidumbre de medición, la trazabilidad, la capacidad de palpado, el flujo de trabajo del software y la idoneidad para tolerancias ajustadas. En muchos talleres, funcionan mejor juntos.
¿Cuándo se debe utilizar un escáner 3D?
Utiliza un escáner 3D cuando la velocidad, la cobertura y la flexibilidad sean lo más importante.
Un escáner 3D suele ser la mejor opción cuando:
- Necesitas capturar toda la superficie de una pieza, no solo unos pocos puntos
- La pieza presenta curvas complejas, superficies de forma libre, geometría de fundición o una forma orgánica
- Necesitas realizar una inspección visual rápida comparándola con un modelo CAD
- La pieza es demasiado grande o difícil de trasladar a una MMC
- Deseas medir deformaciones, desgaste, abolladuras o variaciones superficiales
- Deseas disponer de un registro digital del objeto para comparaciones futuras
Por ejemplo, si se está inspeccionando una carcasa de plástico moldeada, la forma de un álabe de turbina, una pieza fundida o un conjunto fabricado de gran tamaño, un escáner 3D puede ofrecer una visión más rápida y completa que el sondeo punto por punto.
¿Cuándo se debe utilizar una MMC?
Utilice una MMC cuando la prioridad sea la medición controlada y de alta fiabilidad de las características.
Una MMC suele ser la mejor opción cuando:
- Necesita una inspección automatizada y altamente repetible en grandes volúmenes de producción.
- Necesita mediciones con baja incertidumbre en condiciones ambientales controladas.
- Su flujo de trabajo de inspección ya se basa en programas de MMC validados y en normas de elaboración de informes.
Por ejemplo, a la hora de certificar la posición real de orificios mecanizados con precisión en un componente aeroespacial o de verificar las dimensiones críticas necesarias para la aceptación por parte del cliente, suele preferirse una MMC.
Para muchos fabricantes, la mejor solución no es elegir entre un escáner 3D y una MMC. Es un escáner 3D más una MMC. Un escáner puede identificar rápidamente problemas generales de forma y resaltar las áreas que suscitan preocupación. A continuación, una MMC puede verificar las dimensiones críticas mediante un proceso de medición altamente controlado.
Ese flujo de trabajo combinado puede reducir el tiempo de inspección, mejorar la visibilidad y ayudar a los equipos a tomar mejores decisiones antes de que las piezas avancen en el proceso de producción.
