SHINING 3D lanza EinScan Trak: el primer sistema de seguimiento inalámbrico, de doble formato y sin marcadores del mundo

{{{sourceTextContent.subTitle}}}

SHINING 3D presenta EinScan Trak, el primer sistema de seguimiento inalámbrico, de doble formato y sin marcadores, que mejora la eficiencia y la flexibilidad en diversas aplicaciones de digitalización.

{{{sourceTextContent.description}}}

Trak In, Markers Out
Con más de 20 años de experiencia en digitalización 3D de alta precisión, SHINING 3D, un proveedor global de confianza de soluciones profesionales de escaneo 3D, se enorgullece de presentar EinScan Trak, el primer sistema de seguimiento inalámbrico, de doble formato y sin marcadores del mundo.

Diseñado para simplificar los flujos de trabajo de escaneo 3D a gran escala, al tiempo que gestiona a la perfección tanto escenas amplias como objetos pequeños con un rendimiento de nivel profesional, EinScan Trak combina un sistema de seguimiento óptico con un innovador escáner de mano desmontable, lo que permite a los usuarios escanear de forma eficiente objetos grandes en modo de seguimiento y realizar escaneos láser de mano para una captura localizada y de gran detalle.

Gracias a su sistema de seguimiento sin marcadores, EinScan Trak permite a los usuarios escanear directamente grandes superficies de objetos sin necesidad de colocar marcadores en el propio objeto, mientras que el modo de escáner de mano también admite el escaneo sin marcadores con láser azul para superficies con gran cantidad de detalles, lo que permite flujos de trabajo eficientes sin marcadores tanto en el modo de seguimiento como en el modo de escáner de mano, reduciendo significativamente el tiempo de preparación y mejorando la productividad general.

Con tres modos de escaneo láser, funcionamiento inalámbrico, configuraciones de hardware flexibles y una integración inteligente de los flujos de trabajo, EinScan Trak ofrece una solución profesional de digitalización 3D para ingeniería inversa, personalización de vehículos, conservación del patrimonio cultural, diseño de ingeniería y digitalización de objetos de gran tamaño.

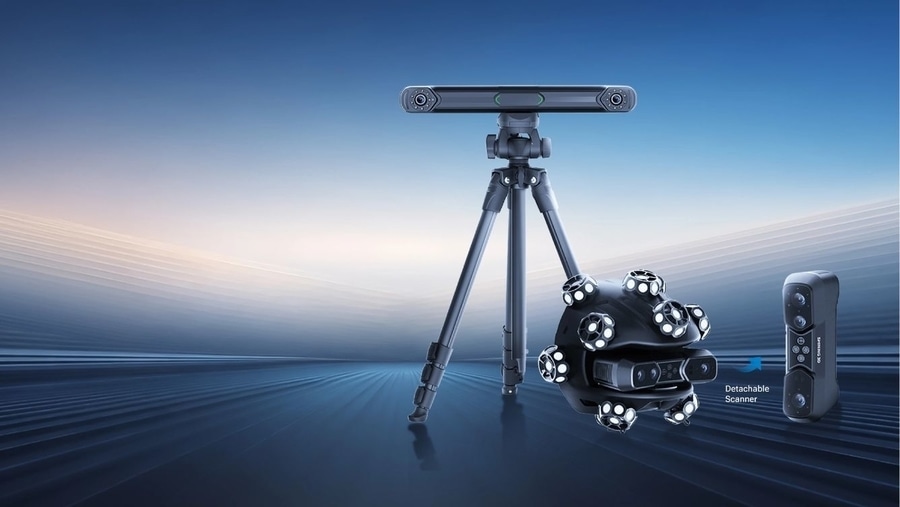

Un sistema, dos modos de trabajo

Rastreador + escáner esférico para objetos de gran tamaño, escáner de mano para una flexibilidad máxima

Los sistemas tradicionales de escaneo a gran escala suelen requerir diferentes soluciones de escaneo para distintas tareas, así como configuraciones complejas y un tiempo de preparación considerable. La serie EinScan Trak simplifica el proceso al integrar dos flujos de trabajo de escaneo en un solo sistema.

1. Modo de seguimiento

En el modo de seguimiento, el escáner esférico funciona de forma inalámbrica junto con el rastreador para proporcionar un escaneo rápido y de gran alcance para objetos de tamaño mediano a grande, lo que lo hace idóneo para aplicaciones como carrocerías de automóviles y modificaciones posventa, lanchas rápidas y yates privados.

El rastreador sigue con precisión la posición del escáner esférico mediante sus marcadores retrorreflectantes, lo que elimina la necesidad de depender de características continuas del objeto o de marcadores para el seguimiento. Esto permite un flujo de trabajo de escaneo más flexible, lo que permite a los usuarios desplazarse de forma eficiente entre las distintas zonas de escaneo, al tiempo que se mantiene una captura de datos estable y fiable en objetos de gran tamaño.

2. Modo de escáner portátil

Para tareas que exigen mayor alcance y flexibilidad, el escáner se puede desmontar rápidamente y utilizar de forma independiente como un escáner láser portátil inalámbrico.

Este modo resulta especialmente eficaz para capturar datos de pequeños componentes mecánicos, cavidades profundas, espacios estrechos y otras zonas de difícil acceso. Como escáner de mano, no requiere configuración del rastreador, lo que facilita su despliegue, transporte y manejo para el escaneo.

Los usuarios pueden cambiar del modo de seguimiento al modo de escáner dentro del mismo proyecto, lo que garantiza una captura completa de datos al tiempo que mejora la flexibilidad y la eficiencia del flujo de trabajo.

El interior del sistema de seguimiento

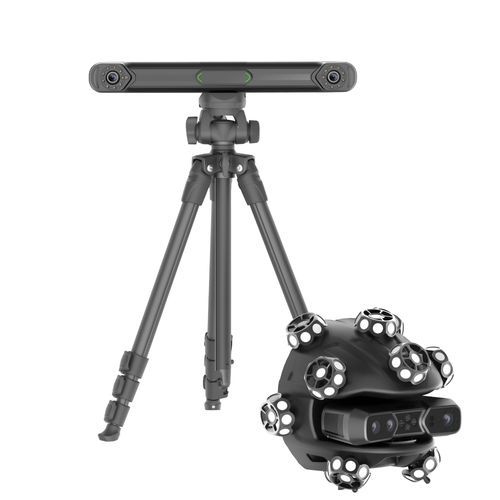

El sistema EinScan Trak se basa en dos componentes estrechamente coordinados: un seguidor óptico y un módulo de escáner esférico diseñado para una cobertura de superficie de alta eficiencia. El módulo de escáner esférico integra un escáner portátil desmontable, que puede separarse para un funcionamiento portátil flexible.

El escáner integra dos cámaras de profundidad de 2 MP y una cámara de textura de 5 MP para la captura simultánea de datos geométricos y de color. Su sistema de proyección láser consta de líneas láser cruzadas para un escaneo de alta eficiencia, líneas láser paralelas para capturar detalles finos y una única línea láser para el escaneo de características profundas, estando cada modo optimizado para aplicaciones específicas. El rastreador también está equipado con una cámara de profundidad de 5 MP para mejorar el rendimiento del seguimiento y la captura espacial.

Tres modos de láser azul diseñados para diversas necesidades

Alta eficiencia, detalles finos y rasgos profundos

La serie EinScan Trak integra tres modos de escaneo láser específicos para adaptarse a diferentes aplicaciones.

Líneas láser cruzadas
Diseñado para el escaneo de alta velocidad y la máxima eficiencia, el proyector de líneas láser cruzadas está disponible con 19+19 líneas en el EinScan Trak. El mayor número de líneas láser captura más datos en cada fotograma, lo que permite una adquisición de datos más rápida al tiempo que proporciona un seguimiento más fluido. La cobertura ampliada de la configuración Pro mejora aún más la eficiencia del escaneo y la productividad general.

7 líneas láser paralelas
Con 7 líneas láser paralelas, este modo está diseñado para capturar bordes afilados y detalles finos con una claridad excepcional, lo que lo hace especialmente adecuado para ingeniería inversa, componentes mecánicos y flujos de trabajo de medición. Permite la captura precisa de bordes, contornos y características superficiales complejas, lo que ayuda a los usuarios a obtener datos de alta calidad para aplicaciones en las que el detalle es fundamental.

Línea láser única
Optimizado para situaciones de escaneo complejas, el modo de línea láser única destaca en la captura de datos de orificios profundos, canales estrechos, estructuras internas y otras geometrías de difícil acceso. Al ampliar la accesibilidad del escaneo a zonas que suelen resultar problemáticas para los métodos de escaneo convencionales, permite a los usuarios obtener datos detallados y fiables para piezas complejas y proyectos exigentes de ingeniería inversa.

Escaneo inalámbrico de grandes superficies
Diseñada para flujos de trabajo de escaneo flexibles, la serie EinScan Trak admite tanto el funcionamiento inalámbrico como por cable, lo que permite a los usuarios moverse libremente por diferentes entornos sin las limitaciones de los cables. Combina el escaneo rápido de gran alcance con la captura localizada de detalles de alta precisión, lo que permite una cobertura eficiente de objetos completos sin dejar de permitir la reconstrucción de detalles finos cuando sea necesario. Equipado con una batería de gran capacidad y un módulo de comunicación Wi-Fi 6, el sistema se conecta a través de una red LAN independiente y se empareja automáticamente al iniciarse, lo que garantiza un escaneo inalámbrico estable y fluido en un alcance de hasta 4 metros.

La alineación precisa de múltiples proyectos permite fusionar a la perfección los conjuntos de datos capturados desde diferentes posiciones del rastreador mediante una alineación basada en características, sin necesidad de marcadores en el objeto. Esto garantiza un alto nivel de detalle constante en proyectos de escaneo a gran escala.

La función Hybrid Leapfrog amplía aún más la flexibilidad de escaneo al permitir a los usuarios reposicionar continuamente el rastreador, al tiempo que se mantiene un seguimiento ininterrumpido y una fiabilidad de medición estable, lo que amplía significativamente el alcance efectivo de escaneo para la digitalización de grandes superficies.

Como complemento a este eficiente flujo de trabajo, la serie EinScan Trak ofrece velocidades de escaneo de hasta 2 900 000 puntos por segundo, lo que permite a los usuarios capturar objetos de gran tamaño de forma rápida y eficiente, al tiempo que se aceleran los proyectos de escaneo más exigentes.

Escaneo 3D sin marcadores para todo tipo de situaciones

La colocación de marcadores ha sido tradicionalmente uno de los aspectos que más tiempo consumen en el escaneo 3D. En muchas aplicaciones, como la restauración de vehículos antiguos, la conservación del patrimonio cultural y la digitalización de obras de arte, la colocación de marcadores también puede resultar poco práctica, indeseable o incluso prohibida debido a la naturaleza y el valor de los objetos que se escanean.

La serie EinScan Trak aborda estos retos con tecnologías avanzadas sin marcadores, lo que permite el escaneo sin marcadores no solo en modo de seguimiento a través de su sistema de seguimiento sin marcadores, sino también en modo de escáner de mano, gracias a la tecnología láser sin marcadores de SHINING 3D. En el caso de objetos con características geométricas complejas y no repetitivas, el escáner de mano utiliza las características de la superficie para el seguimiento y la alineación, lo que permite a los usuarios comenzar a escanear de inmediato sin necesidad de una configuración adicional. Para aplicaciones que requieren el máximo nivel de detalle en el escaneo, los marcadores globales siguen estando disponibles como opción.

Crea modelos 3D completos de forma eficiente
Escaneo flexible, fusión inteligente

La serie EinScan Trak combina la cobertura de grandes superficies con la captura de detalles precisos en un mismo proyecto. Durante el escaneo, los usuarios pueden alternar entre diferentes resoluciones y aplicar la «resolución local» a las zonas que requieran mayor detalle, lo que permite un flujo de trabajo más flexible que equilibra velocidad y detalle. Con un alcance de escaneo de hasta 4 m y resoluciones de hasta 0,05 mm, el sistema permite tanto el escaneo eficiente de objetos de gran tamaño como la captura de detalles de alta precisión.

Los datos capturados en modo de seguimiento y en modo de escáner pueden fusionarse eficazmente en un único proyecto, con compatibilidad entre los distintos modos láser. Este flujo de trabajo optimizado reduce los datos redundantes, al tiempo que permite a los usuarios crear modelos 3D más completos y coherentes con mayor eficiencia.

Flujo de trabajo inalámbrico flexible y altamente adaptable
La serie EinScan Trak está diseñada para funcionar de forma fiable en entornos reales exigentes. Sus avanzadas capacidades de escaneo permiten una captura estable de datos en superficies difíciles, incluidos materiales negros, acabados reflectantes, componentes metálicos y llantas de automóvil, lo que minimiza la pérdida de datos y reduce la necesidad de preparar la superficie. Esta versatilidad permite a los usuarios abordar con confianza una gama más amplia de aplicaciones de escaneo en flujos de trabajo industriales, de automoción y de ingeniería.

El sistema también ofrece un rendimiento de escaneo fiable tanto en interiores como en exteriores, incluidos entornos al aire libre con condiciones de iluminación de hasta 110 000 lux.

La autonomía de la batería permite hasta 5,5 horas de funcionamiento en modo de seguimiento y hasta 3,5 horas en modo de escáner, mientras que las baterías intercambiables en caliente ayudan a garantizar flujos de trabajo ininterrumpidos.

Su estructura de fibra de carbono de alta resistencia proporciona una excelente durabilidad, al tiempo que mantiene la portabilidad para su transporte y despliegue sobre el terreno.

Captura de texturas HD de 5 MP
Alta definición. Color real.

Tradicionalmente, los sistemas de seguimiento láser se han valorado por su velocidad, detalle y capacidades de medición, pero rara vez se han asociado con la adquisición de color de alta calidad. Equipado con una cámara de texturas de 5 MP, el EinScan Trak rompe este estereotipo al ofrecer una reproducción realista del color y los materiales, junto con datos geométricos precisos. Esto permite a los usuarios conservar no solo la forma de un objeto, sino también su aspecto visual, lo que convierte al sistema en la opción ideal para la conservación del patrimonio cultural, los museos, la investigación científica, la educación y el archivo digital.

Escaneo flexible, medición precisa, ingeniería inversa optimizada
Solución de medición profesional integrada: EXMeasure

Medición precisa. Informes visuales claros.
Para satisfacer diversos requisitos de medición y ofrecer una experiencia de mayor nivel, la serie EinScan Trak se integra a la perfección con EXMeasure. El software admite múltiples métodos de alineación de modelos y la creación de características para puntos, líneas, planos, cilindros, esferas y otros elementos geométricos, lo que proporciona una base flexible para el análisis dimensional. Con EXMeasure, puede realizar una comparación mediante mapa de colores con un solo clic entre el modelo de referencia y el modelo medido. Mide la planitud, el paralelismo, la cilindricidad y otros parámetros en la sección de inspección GD&T; obtén rápidamente el ángulo, el área y el volumen del modelo, o simula mediciones con calibrador para el diámetro, la longitud y otras dimensiones. EXMeasure ofrece un completo conjunto de herramientas dentro de un flujo de trabajo optimizado. En combinación con la generación de informes visuales, permite comunicar los resultados de las mediciones de forma más clara y eficiente, acelerando los procesos de control de calidad y verificación de ingeniería.

Ingeniería inversa optimizada. Modelos listos para CAD.
Para salvar la brecha entre los datos de escaneo 3D de alta calidad y los flujos de trabajo CAD posteriores, la serie EinScan Trak se integra a la perfección con la serie EXModel. El software permite la edición eficiente de mallas, la alineación de coordenadas, la extracción de primitivas, secciones transversales, bocetos en 2D/3D, modelado de forma libre, generación automática de superficies y reconstrucción basada en características, lo que proporciona una base flexible para la ingeniería inversa y el rediseño de productos. Con EXModel, los usuarios pueden convertir mallas de escaneo complejas en geometría editable lista para CAD, crear referencias a partir de una amplia gama de elementos geométricos y construir superficies y perfiles precisos para un mayor perfeccionamiento del diseño. En combinación con la exportación estándar a CAD y la transferencia optimizada de características, EXModel ayuda a los usuarios a pasar de los datos de escaneo a modelos digitales aptos para la fabricación de forma más eficiente, acelerando los flujos de trabajo de ingeniería inversa, optimización del diseño y validación de la producción.

Diseñada para adaptarse a diversos requisitos de escaneo, la serie EinScan Trak permite a los profesionales de todos los sectores digitalizar el mundo físico con mayor eficiencia y flexibilidad. Desde la personalización específica para cada sector y el diseño industrial y de productos hasta la medición de ingeniería, el sistema ofrece un flujo de trabajo fiable y optimizado para la captura de datos 3D precisos. Más allá de las aplicaciones industriales, su capacidad para capturar tanto geometría precisa como información de color realista también lo hace idóneo para crear activos digitales para RA, RV y otras aplicaciones de contenido digital, al tiempo que abre nuevas posibilidades para la conservación del patrimonio cultural, la digitalización de obras de arte, la educación y la investigación científica, llevando la tecnología avanzada de digitalización 3D a un abanico aún más amplio de usuarios.

Ampliando el futuro de la digitalización 3D profesional

Desde 2004, SHINING 3D se ha dedicado al desarrollo de hardware y software de escaneo 3D avanzados pero accesibles, sentando unas bases sólidas en I+D y en la fabricación de soluciones profesionales de digitalización 3D. A lo largo de las últimas dos décadas, las tecnologías de la empresa han servido de apoyo a profesionales de una amplia gama de sectores, entre los que se incluyen la metrología industrial, la inspección de campo completo, el modelado 3D, la ingeniería inversa y la odontología digital, lo que ha consolidado a SHINING 3D como un proveedor global de confianza de soluciones profesionales de escaneo 3D.

Con el lanzamiento de la serie EinScan Trak, SHINING 3D da otro paso decisivo hacia adelante en la digitalización 3D profesional.

Inalámbrica, sin marcadores y diseñada para toda la complejidad del escaneo en el mundo real, aúna la velocidad, la flexibilidad y la precisión que exige la ingeniería moderna, todo ello en una única plataforma integrada. Ya sea para capturar detalles mecánicos intrincados o para digitalizar grandes activos industriales, la serie EinScan Trak permite a los profesionales trabajar más rápido, de forma más eficiente y con mayor confianza en una amplia gama de proyectos de digitalización.
