Explicación sobre la fabricación de bobinas de solenoide: estructura, funcionamiento y aplicaciones
{{{sourceTextContent.subTitle}}}

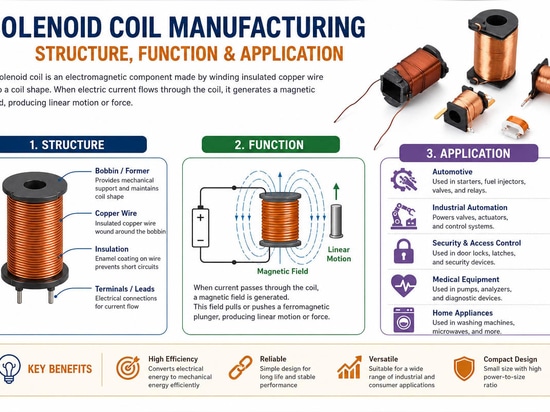

Introducción a la fabricación de bobinas de solenoide
{{{sourceTextContent.description}}}
Las bobinas de solenoide son componentes electromagnéticos clave que se utilizan habitualmente en la automatización industrial, la automoción, los instrumentos médicos, las cerraduras electrónicas y los productos de control de fluidos. La transformación de la energía eléctrica en movimiento mecánico lineal de forma controlada es posible gracias a la fabricación profesional de bobinas de solenoide.
Una buena bobina de solenoide requiere un enfoque profesional en ingeniería en lo que respecta a la selección del alambre, la técnica de bobinado, el recubrimiento aislante, la creación del circuito magnético, la gestión térmica y las pruebas de fiabilidad. Conocer los principios de diseño, el proceso de fabricación, los materiales y las aplicaciones de las bobinas de solenoide puede ayudar a elegir la solución adecuada para sus productos.
Esta guía abarca los fundamentos de la fabricación de bobinas de solenoide, su funcionamiento, los tipos de materiales utilizados, cómo seleccionar el tamaño adecuado de la bobina y sus aplicaciones en la industria moderna.
Capítulo 1: ¿Qué es una bobina de solenoide?
Una bobina de solenoide es un dispositivo electromagnético que transforma la energía eléctrica en movimiento mecánico lineal. La bobina de solenoide está formada por alambre de cobre aislado, enrollado alrededor de una bobina o núcleo magnético. Se crea un campo electromagnético cuando la corriente eléctrica fluye a través del bobinado.
El émbolo ferromagnético, situado en la bobina, es empujado o tirado por este campo electromagnético y genera un movimiento lineal. El movimiento de la bobina de solenoide se utiliza para controlar:
Válvulas solenoides
Cerraduras magnéticas
Actuadores para aplicaciones industriales
Relés e interruptores
Frenos y embragues
Maquinaria de automatización
El principio básico de funcionamiento de la bobina solenoide es:
Energía eléctrica -> campo magnético -> movimiento mecánico
En el proceso de fabricación profesional de bobinas solenoides, la optimización de la fuerza magnética, el consumo de energía, la temperatura de funcionamiento y la vida útil son aspectos clave para cada aplicación concreta.
Capítulo 2: ¿De qué están hechas las bobinas de solenoide?
La bobina de solenoide se compone de varios materiales clave. La selección del material para cada fase de la fabricación de la bobina de solenoide influye en el rendimiento y la eficiencia del producto.
1. Alambre de cobre 2.
El alambre de cobre es el material conductor más habitual debido a su alta conductividad eléctrica y a sus propiedades térmicas.
Ventajas:
Baja resistividad eléctrica
Alta conductividad eléctrica
Alta resistencia al calor.
Larga vida útil
En algunos casos se puede utilizar alambre de aluminio para reducir el peso o el precio.
2. Recubrimiento aislante
El alambre de cobre debe recubrirse con un material aislante para evitar cortocircuitos eléctricos en el bobinado.
Los materiales aislantes pueden ser:
Pintura esmaltada
Pintura de poliuretano
Aislantes resistentes al calor
La clase de aislamiento debe ser compatible con la temperatura de funcionamiento de la aplicación.
3. Bobina
La geometría de la bobina se mantiene enrollando el alambre sobre la bobina.
Materiales habituales para las bobinas:
Plásticos de nailon y PBT
Resina fenólica
Termoplásticos con alta resistencia al calor
La bobina debe presentar:
Propiedades mecánicas
Aislamiento eléctrico
Estabilidad térmica
4. Émbolo y núcleo magnético
El núcleo magnético del solenoide está compuesto por:
Hierro dulce
Acero con bajo contenido en carbono
Acero inoxidable magnético
Estos materiales son altamente permeables a la fuerza magnética y, por lo tanto, generan una fuerte fuerza electromagnética.
5. Materiales de embalaje protectores
Las bobinas de solenoide pueden utilizarse en aplicaciones industriales:
Resina epoxi
Sobremoldeo de plástico
Embalaje metálico
Estos materiales protegen la bobina de:
Humedad
Polvo
Vibraciones
Golpes mecánicos

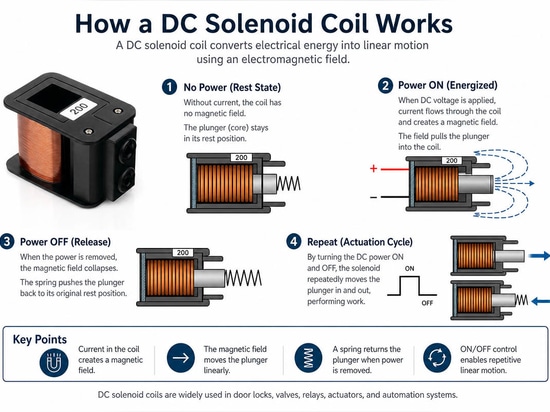

Capítulo 3: ¿Cómo funciona una bobina de solenoide de CC?
La bobina de solenoide de CC funciona según el principio de la inducción electromagnética.
Si se aplica tensión de CC:
La corriente eléctrica fluye a través del devanado de la bobina.
Esto genera un campo electromagnético alrededor de la bobina.
El émbolo metálico es atraído por el campo electromagnético.
El émbolo se desplaza linealmente y realiza trabajo mecánico.
Si se desconecta la fuente de alimentación:
El campo electromagnético desaparece.
El émbolo retrocede con la ayuda de un resorte de retorno.
El sistema vuelve al estado anterior.
La fuerza magnética depende de varios factores.
Número de espiras de la bobina (N)
Intensidad de la corriente (I)
Material del circuito magnético
Distancia del entrehierro
Tamaño de la bobina
CAPÍTULO 4: SELECCIÓN DE MATERIALES PARA LA FABRICACIÓN DE BOBINAS DE SOLENOIDE
La selección del material adecuado es uno de los pasos más importantes en el proceso de fabricación de bobinas de solenoide.
Elección del alambre de cobre
Los ingenieros deben tener en cuenta:
Resistencia del alambre
Diámetro del alambre
Capacidad de corriente
Temperatura nominal
Alambre grueso:
Baja resistencia
Alta capacidad de corriente
Mejor rendimiento térmico
Alambre fino.
Permite un mayor número de espiras
Posibilidad de una mayor fuerza magnética
Alta resistencia
Opciones de materiales para el núcleo
Un buen núcleo magnético mejora:
La eficiencia magnética
La fuerza de tracción
El tiempo de reacción
Se seleccionan materiales magnéticos blandos para una magnetización rápida y la ausencia de magnetización tras desconectar la alimentación.
Materiales de construcción
Condiciones ambientales: Los fabricantes pueden utilizar:
Plásticos técnicos.
Acero inoxidable
Acero al carbono
Aleación de aluminio
La carcasa protege los componentes internos y mejora la fiabilidad mecánica.

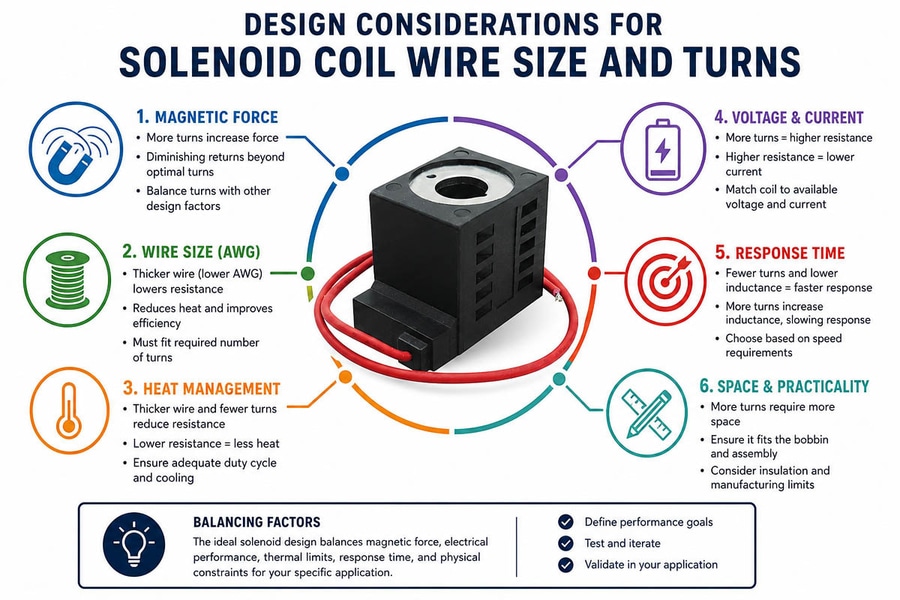

Capítulo 5: Consideraciones de diseño: tamaño del cable y espiras
El diseño de una bobina consiste en encontrar el equilibrio entre la fuerza generada, el consumo de energía y las necesidades de refrigeración. La resistencia de la bobina, la corriente y los amperios-vueltas dependen del número de vueltas y del calibre del alambre. A continuación se presenta un ejemplo de análisis de diseño:
• Alambre fino (por ejemplo, AWG 30) y muchas vueltas = alta resistencia y baja corriente. La bobina no se calienta, pero es posible que la fuerza magnética generada no sea suficiente para fines prácticos. • Un alambre de grosor moderado (por ejemplo, AWG 23) es óptimo en lo que respecta al equilibrio entre la fuerza y la refrigeración. Esta opción garantiza los amperios-vueltas adecuados y evita un calentamiento excesivo. • Un alambre grueso (p. ej., AWG 20) con pocas espiras producirá la mayor cantidad de energía y fuerza magnéticas. Sin embargo, las pérdidas I²R pueden ser muy elevadas (más de 1,2 kW) y, por lo tanto, este diseño solo será utilizable en aplicaciones con refrigeración activa.
La energía magnética almacenada en la bobina depende más de la fuerza que de la propia inductancia. Una bobina con gran inductancia y baja corriente puede producir menos fuerza que una bobina con baja inductancia y alta corriente.
La selección del tamaño correcto de la bobina del solenoide supone un equilibrio entre el rendimiento electromagnético, los requisitos mecánicos y las limitaciones térmicas.
Los parámetros clave de diseño son:
1. Tensión y corriente
La bobina debe ser compatible con la fuente de alimentación:
CC 5 V, CC 12 V, CC 24 V, CC 48 V, CA 110 V, CA 220 V
La elección de la tensión influye en:
El consumo de corriente
El calentamiento de la bobina
El campo magnético
2. Longitud de la carrera
La distancia que recorre el émbolo se denomina «la carrera».
Consideraciones:
Carrera corta: mayor potencia
Carrera larga: se requiere una bobina más grande
3. Fuerza necesaria
La fuerza necesaria depende de:
El tamaño de la bobina
El diseño del circuito magnético
El diámetro del alambre
4. Ciclo de trabajo
El ciclo de trabajo es el periodo de tiempo durante el cual la bobina está energizada.
Por ejemplo:
Funcionamiento intermitente
Ciclo de trabajo del 25 %
Funcionamiento continuo: 100 %
5. Entorno de funcionamiento
Los ingenieros deben tener en cuenta:
Humedad
Temperatura
Protección contra el polvo
Características antivibratorias
Normas de estanqueidad
Capítulo 6: Procesos de producción. Montaje de bobinas y bobinado de precisión
El proceso de producción comienza con el bobinado del alambre magnético sobre una bobina o un mandril. La precisión del bobinado da como resultado un espaciado uniforme y una tensión homogénea de las espiras, ambos requisitos necesarios para el comportamiento electromagnético predecible del producto. El alambre se bobina mediante máquinas de bobinado automatizadas para formar capas compactas. De este modo, caben más espiras de alambre en el espacio de bobinado disponible.
El bobinado de la bobina estándar se fija sobre una bobina de plástico fabricada previamente. Los extremos del alambre se conectan a los pines de salida o terminales a través de zócalos moldeados en las bridas de la bobina. Recientemente han aparecido diseños de alojamientos para pines integrados en la carcasa de la bobina para facilitar el proceso de fabricación y reducir su vulnerabilidad derivada de la inserción de los pines de salida.

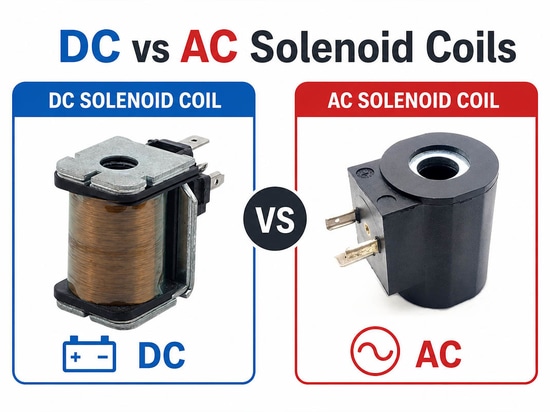

Capítulo 7: Bobinas de solenoide de CC frente a CA
Durante la fabricación de bobinas de solenoide, es fundamental conocer las diferencias entre las bobinas de solenoide de CC y las de CA.
Bobinas de solenoide de CC
Ventajas:
Funcionamiento silencioso
Fuerza magnética constante
Construcción sencilla
Control preciso
Aplicaciones:
Dispositivos alimentados por batería
Automatización industrial
Dispositivos médicos
Cerraduras electrónicas
Bobinas de solenoide de CA
Ventajas:
Respuesta rápida
Ideales para conmutación a alta velocidad
Gran fuerza de tracción
Los solenoides de CA suelen requerir un núcleo magnético laminado y anillos de apantallamiento para reducir la vibración y el ruido.
Comparación entre bobinas de solenoide de CC y de CA
Característica Bobina de CC Bobina de CA Ruido Menor Mayor Respuesta Estable Más rápida Control Aplicación Vibración Moderada Excelente Baja Mayor Sistemas de precisión Aparamenta industrial
Capítulo 8: Resistencia de las bobinas de solenoide y su relación con la temperatura
El control de la temperatura es una parte esencial del proceso de fabricación de las bobinas de solenoide.
A medida que aumenta la temperatura de la bobina, aumenta la resistencia del cobre.
Esta relación puede representarse mediante la fórmula:
R(T)=R_{0}[1+\alpha(T-T_{0})]
Donde:
R_T: Resistencia a la temperatura de funcionamiento; R₀: Resistencia a la temperatura de referencia; α: Coeficiente de temperatura del cobre; T: Temperatura de funcionamiento
La generación de calor es:
P = I² R
El aumento de la resistencia implica:
Menor intensidad de corriente
Menor fuerza de tracción magnética
Pérdida de energía
Por lo tanto, los fabricantes profesionales de bobinas de solenoide optimizan:
El diámetro del alambre de cobre
La densidad de bobinado
El diseño de disipación de calor
El ciclo de trabajo
Capítulo 9: Aplicaciones de las bobinas de solenoide
Las bobinas de solenoide se utilizan ampliamente en muchas industrias debido a su estructura compacta y su funcionamiento fiable.
1. Aplicaciones en cerraduras electrónicas
Por ejemplo:
Cerraduras inteligentes
Cajas de seguridad
Máquinas expendedoras
Sistemas de control de acceso
2. Aplicaciones en el sector de la automoción
¿Dónde se utilizan las bobinas de solenoide?
Sistema de transmisión.
Sistema de inyección de combustible
Sistemas del motor
Sistemas de accionamiento de válvulas
3. Dispositivos médicos
Entre sus aplicaciones se incluyen:
Válvulas médicas
Sistemas de bombeo
Automatización de laboratorios
Instalaciones de control de gas
4. Ferrocarriles
Aplicaciones:
Control de puertas
Frenos
Equipos de señalización
5. Automatización industrial
Entre las aplicaciones típicas se incluyen:
Válvulas neumáticas
Sistemas hidráulicos
Robótica
Automatización de líneas de montaje

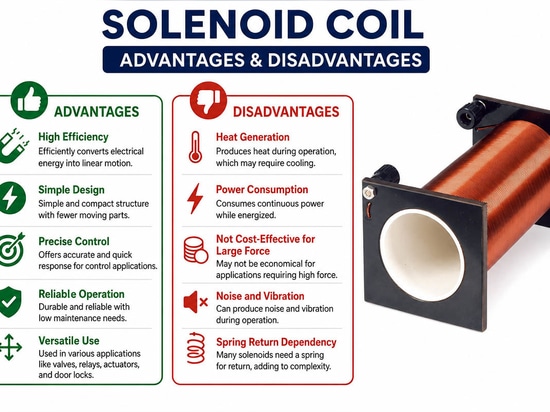

Capítulo 10: Ventajas y desventajas de la bobina solenoide
La bobina solenoide es un electroimán que convierte la energía eléctrica en movimiento lineal o rotatorio. Esta es la razón por la que se utilizan ampliamente en motores de arranque de automóviles, válvulas industriales, cerraduras y otras aplicaciones. La bobina solenoide presenta algunas ventajas y limitaciones específicas.
Ventajas:
La primera y más importante ventaja es el accionamiento remoto e instantáneo. Concretamente, es posible activar un solenoide de forma remota e inmediata enviando señales de baja potencia, lo cual es fundamental desde el punto de vista de la seguridad y la automatización. Cuenta con pocas piezas móviles, lo que las hace muy fiables y duraderas si se utilizan de acuerdo con sus especificaciones. En el caso de los solenoides de enclavamiento (bloqueo), la fuerza de retención es extremadamente potente. Si hay un imán permanente, no se necesita energía para mantener la posición del bloqueo, lo que ahorra energía.
También resulta rentable, ya que la fabricación de solenoides es mucho más económica que la de complicados conjuntos de motor y reductor. Otra ventaja del solenoide es su sencillo control. El solenoide de corriente continua solo requiere la aplicación o retirada de una tensión determinada. Por último, pero no por ello menos importante, funciona de forma silenciosa y sin fluidos, lo cual es fundamental en aplicaciones en salas blancas o en hospitales.
Limitaciones
Sin embargo, la principal limitación es el elevado consumo de energía y la generación de calor. La bobina tiene una resistencia en corriente continua muy baja; por lo tanto, la corriente de arranque es muy alta. Esto provoca un calentamiento rápido (pérdidas I2R), lo que podría provocar la quemadura de la bobina si el ciclo de trabajo no se regula adecuadamente. La mayoría de los solenoides están diseñados únicamente para un uso intermitente.
Además, la carrera es extremadamente corta —varios milímetros—, lo que limita las aplicaciones que requieren una carrera larga. Por otra parte, la fuerza disminuye exponencialmente al aumentar la distancia entre el polo y el núcleo. La fuerza magnética inicial es relativamente baja y solo alcanza su máximo cuando el émbolo se encuentra en su posición final. Por lo tanto, tarda un tiempo en alcanzar el valor necesario (arranque «suave»).
También es propenso a la magnetización residual, lo que dificulta la liberación del émbolo. Los solenoides son sensibles a los cambios de tensión y, si el nivel de tensión es bajo, el campo magnético será demasiado débil para iniciar el accionamiento. Por último, el funcionamiento constante a alta velocidad provoca el desgaste mecánico del émbolo y sus contactos.
Capítulo 11, Preguntas frecuentes: bobinas de solenoide
P1: ¿Por qué se calienta una bobina de solenoide?
La bobina de solenoide se calienta. Esto se debe a la pérdida por resistencia (I²R) y a la transformación de la energía eléctrica en energía térmica. Es necesario un diseño adecuado y una refrigeración adecuada.
P2: ¿Puedo utilizar un solenoide sin núcleo?
Sí, pero la fuerza magnética es mucho menor. La mayoría de los solenoides industriales requieren un núcleo ferromagnético.
P3: ¿Cómo puedo aumentar la fuerza de un solenoide?
La fuerza podría aumentarse mediante:
El aumento del número de bobinas
El aumento de la corriente
La mejora de los materiales magnéticos
La reducción de los entrehierros
P4: ¿Cuál es la vida útil de una bobina de solenoide?
Una bobina de solenoide industrial, si está bien diseñada, puede funcionar durante cientos o millones de ciclos, dependiendo de las condiciones de aplicación.
P5: ¿Es posible reparar las bobinas de solenoide?
La mayoría de los solenoides industriales, que están sellados herméticamente, se sustituyen pero no se reparan.
Capítulo 10: Conclusión – Cómo seleccionar al mejor fabricante de bobinas de solenoide
La bobina de solenoide es un dispositivo electromagnético que acopla señales de control eléctricas al movimiento mecánico.
El proceso de fabricación de bobinas de solenoide requiere conocimientos especializados en los siguientes campos:
Tecnología de bobinado
Selección de materiales
Diseño de circuitos magnéticos
Control de la temperatura
Pruebas de fiabilidad
Fabricación de equipos originales (OEM)
Las bobinas de solenoide garantizan un control del movimiento fiable, preciso y eficiente en diversas aplicaciones, desde sistemas de automoción hasta automatización industrial y dispositivos médicos.
Si elige un fabricante de bobinas de solenoide con experiencia, obtendrá un mejor rendimiento, una larga vida útil y la solución más optimizada para las necesidades de su aplicación.
Un socio OEM profesional puede ofrecerle una solución integral que abarca desde el desarrollo de prototipos, la validación técnica, el diseño de utillaje, la producción en serie y las pruebas de calidad.
Acerca de Weilong Technology
Fundada en 2007, Weilong Technology cuenta con más de 20 años de experiencia en la fabricación de solenoides y bobinas electromagnéticas. Nos especializamos en el diseño, el desarrollo y la producción de soluciones electromagnéticas a medida para clientes de todo el mundo.
Nuestras capacidades de fabricación incluyen un laboratorio de pruebas profesional, un taller de estampación de metales, mecanizado CNC, desarrollo de utillaje, bobinado de precisión y líneas de producción de montaje. Gracias a nuestros equipos avanzados, a nuestros ingenieros experimentados y a nuestros estrictos sistemas de control de calidad, ofrecemos prototipos fiables y soluciones de producción de alta calidad para diversas aplicaciones industriales.
